Во время настройки горелку подносят вплотную к поверхности металла и с помощью газовых клапанов устанавливают необходимый режим. Ядро пламени не должно быть слишком большим. Цвет восстановительного пламени должен быть правильным.
Ацетиленовая сварка: особенности и технология
Помните, как в детстве вы собирали кусочки карбида на стройках или за гаражами, наполняли находки пластиковой бутылкой с водой и играли в разрушение? Это было веселое и опасное детство. Теперь мы выросли и знаем, что такие вещи нужно использовать строго по назначению и со всеми мерами предосторожности.
Вспомним уроки химии: ацетилен – бесцветный, горючий газ с резким запахом. Ненасыщенный углерод из класса алкинов с формулой C2Н2. Вещество взрывоопасно и способно к самовозгоранию при определенных условиях. Во время горения пламя достигает температуры 3150 °C. Этого достаточно для разжижения даже тугоплавких металлов. Поэтому ацетилен идеально подходит для сварки и резки металлических конструкций.
Ацетиленовая сварка
Для начала небольшой экскурс в историю. Патент на ацетилено-кислородную сварочную горелку датируется 1903 годом. Интересно, что ее конструкция принципиально не изменилась в наше время. В промышленности ацетиленовая сварка начала использоваться в 1906 году, когда появились достаточно надежные ацетиленовые генераторы. В то время уже была известна электродуговая сварка для соединения металлов, но ацетиленовая сварка прочно закрепилась и активно используется до сих пор.
Раньше сварщикам приходилось самим добывать ацетилен. Карбид кальция засыпали в бак генератора, наполненный водой. В результате реакции образовывался газ, который по шлангу подавался к горелке. Кислород также подавался из отдельного баллона для работы в качестве катализатора. Процесс приготовления занимал много времени, но оставшийся карбид можно было использовать повторно. В наши дни все стало проще. Все, что вам нужно сделать, – это купить баллон, наполненный газом ацетиленом.
Путь вперед
Чтобы установить давление 0,2 МПа на регуляторе C2H2, откройте ручку против часовой стрелки и поверните винт на регуляторе по часовой стрелке. Таким же образом установите давление на регуляторе O2 на 0,5 МПа.

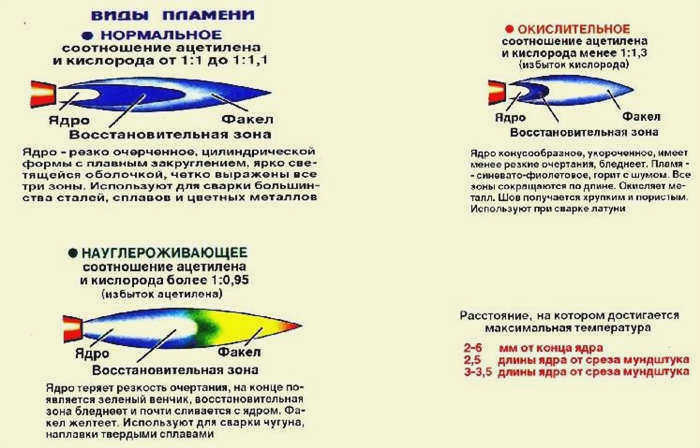

Существует два способа настройки сварочного пламени:
- Открыть вентиль C2H2 на горелке, затем зажечь пламя, оно не должно сходить с мундштука, затем отрегулировать его кислородом. Пламя должно иметь ядро, восстановительную часть и факел;
- или откройте оба клапана одновременно, каждый на пол-оборота, затем зажгите пламя. Затем отрегулируйте его до нормального состояния. У вас должно получиться три отдельных зоны.
Как видите, первый метод наиболее подходит для начинающих.
Нагрев металла до температуры плавления
Чтобы создать сварочную ванну, горелку необходимо установить под углом 90 градусов к основному металлу, а расстояние между ядром пламени и металлом должно составлять около 1-3 мм. Металл будет постепенно нагреваться до красного цвета. Сначала появится характерный соломенный цвет, а затем образуется сварочная ванна. Начните выполнять колебательные движения "полумесяцем" без припуска. Для наплавки установите горелку на 30-40 градусов и подавайте пруток сверху, капая или погружая его в жидкую лужу. Не забывайте "рисовать" "полумесяцы" горелкой, медленно двигаясь вдоль шва. Старайтесь, чтобы стержень не касался сварочной ванны.
One thought on " Кислородно-ацетиленовая сварка для начинающих. Как это делается "
- Pingback: Газовая сварка | Ручная сварка
Добавить комментарий Отменить ответ
Вы должны войти в систему, чтобы добавить комментарий.
Стоит КУПИТЬ, отзывы сварщиков:
ПРИМЕНЯЙТЕ и ВЕРЬТЕ объявления:
- Без заголовков (106)
- Вспомогательные инструменты (38)
- Газосварочное оборудование (22)
- ГОСТ (1)
- Пайка (9)
- Сварочные материалы (49)
- Сварочные электроды (23)
- Сварочные маски (12)
- Оборудование для плазменной резки (8)
- Аргонодуговая сварка (32)
- Полуавтоматическая сварка (32)
- Ручная дуговая сварка (55)
- Точечная сварка (7)
- Организация 100% безопасности сварки, или почему соблюдения FNP недостаточно!
- Шесть удивительных советов по сварке для бурильщика
- Рейтинг сварочного оборудования
- Какой стабилизатор выбрать
- Как научиться сварке Первый сварочный проект: сварка грузовика своими руками
Взрывоопасный газ
Ацетилен – взрывоопасный газ. Он самопроизвольно воспламеняется при температуре 335 °C, а при смешивании с кислородом – при 300 °C.
Факторы, повышающие вероятность взрыва
- Высокое давление и температура (до 200 кПа и до 400 °C);
- длительный контакт с серебром и медью;
- смешивание с чистым кислородом или воздухом.
При взрыве выделяется большое количество тепла (в два раза больше эквивалентной массы тротила), что приводит к огромным разрушениям.
Действия в случае пожара
При неправильном использовании ацетилена и возникновении пожара предпримите следующие действия
- Уберите все емкости с ацетиленом из опасной зоны (охладите горячие баллоны водой или специальным средством, пока они не остынут);
- Используйте неискрящий гаечный ключ, чтобы перекрыть газ, если он воспламенился на выходе из баллона, и охладить его;
- При возникновении небольшого пожара тушите его с безопасного расстояния.
Подготовка к использованию
Перед началом работы рабочая зона газового оборудования должна быть освобождена от всех посторонних предметов, а легковоспламеняющиеся поверхности должны быть тщательно защищены.

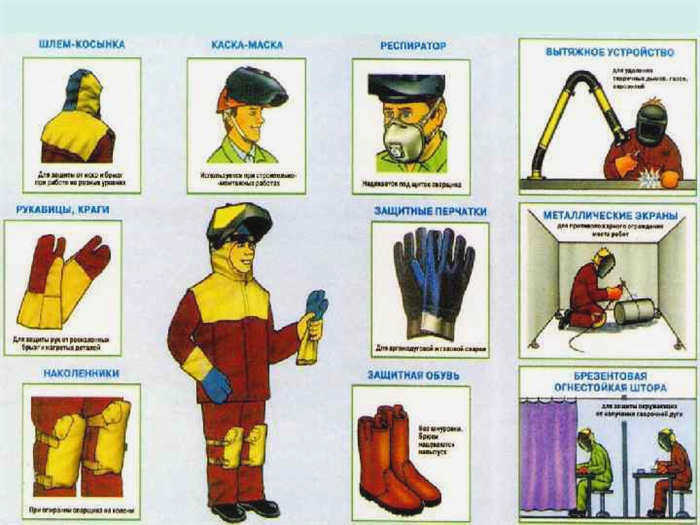

Защитное оборудование
Газосварщик всегда должен использовать специальные очки для защиты от негативного воздействия высоких температур:
- специальные очки;
- специальные перчатки;
- огнестойкую одежду и обувь.
Инструменты и оборудование
Для работы необходимы следующие инструменты:
- плоскогубцы;
- гаечные ключи
- измерительные инструменты;
- металлическая щетка;
- присадочная проволока;
- зажигалка;
- огнетушитель.
Кроме того, необходимо подготовить следующее оборудование
- ацетиленовый шланг и баллон с ацетиленовым газом;
- ацетиленовый и кислородный регуляторы;
- кислородный шланг и кислородный баллон;
- газовый резак и сопло.

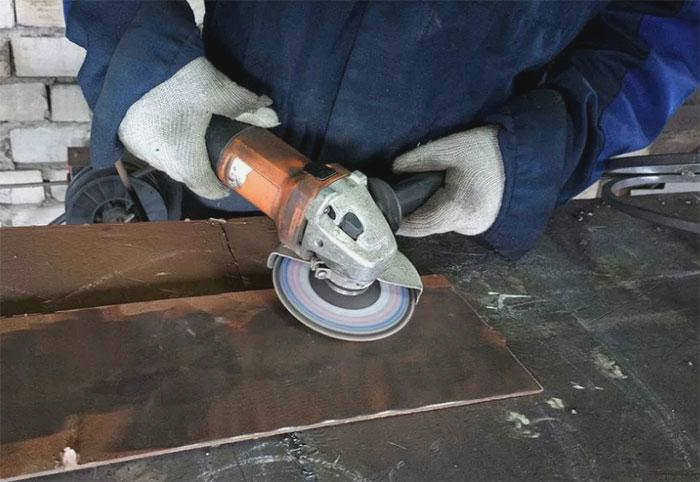

Подготовка металла
На этом этапе необходимо удалить грязь, ржавчину и следы обслуживания. Для этого используется металлическая щетка.
Важные особенности
Качество и надежность сварных швов, полученных оксиацетиленовой сваркой, во многом зависит от соблюдения технологии работ.
Существует три основных фактора, влияющих на качество шва:
- эффективность пламени;
- диаметр присадочного материала;
- угол сварки.
Основными особенностями ацетилено-кислородной сварки являются:
- мощность пламени выбирается в зависимости от характеристик материала свариваемых деталей;
- чем толще свариваемые детали, тем выше должна быть мощность пламени (для тонких деталей наоборот), но чем выше мощность, тем выше расход газа;
- толщина свариваемых деталей влияет на угол наклона горелки (чем толще, тем больше угол), для большинства деталей он составляет 10-80°;
- для нагрева деталей независимо от толщины горелку направляют под углом 90°;
- диаметр сварочной проволоки зависит от толщины соединяемых деталей (чтобы рассчитать толщину в миллиметрах, разделите ее пополам и прибавьте 1 мм);
- горелку отодвигают или приближают друг к другу.
Оборудование
Сварочные горелки. Основная функция горелки – смешивание горючего газа с кислородом и получение сварочного пламени необходимой теплоотдачи, размера и формы.
Газовые сварочные горелки можно классифицировать по ряду общих характеристик, таких как:
1) По количеству пламени – на однопламенные и многопламенные.
2) По виду топлива – ацетиленовые, водородные, бензиновые и другие.
Читайте также: Технология и методы сварки меди в домашних условиях.
3) По способу применения – ручные и машинные.
Ацетиленовые генераторы. Это устройства, предназначенные для получения газа ацетилена путем реакции карбида кальция с водой.
Состав сварочного комплекта
Стандартный комплект для сварки содержит следующее оборудование.
- Водяное уплотнение. Его назначение – защитить все компоненты от обратной тяги огня.
- Газовый баллон. Баллоны, окрашенные в соответствии с правилами для содержащегося в них газа. Краска не наносится на их верхнюю часть, чтобы избежать контакта между компонентами и содержимым баллона.
- Редуктор. Может работать в прямом или обратном направлении и предназначен для регулирования давления газа.
- Шланги. Шланги используются для транспортировки газа. Они маркируются цветными полосами в соответствии с параметрами давления, при которых они работают.
- Горелка. Обеспечивает смешивание и сжигание газа. Эффективность горелки зависит от количества горючей смеси в единицу времени.
- Форсунки для горелки. Это необходимый комплект, составляющие которого позволяют получать различные температуры плавления и толщину свариваемой детали.
Газовая сварка проводится в специально оборудованной зоне с вытяжкой и местом для вспомогательных инструментов.
