Сварка обеспечивает наилучшее и наиболее надежное электрическое соединение с распределительной коробкой. Этот метод требует определенного опыта и оборудования. Однако полученный контакт будет очень надежным и прослужит столько же, сколько и сами провода.
Сварка кабелей с помощью домашних и магазинных сварочных аппаратов
Сварка кабелей – один из методов, разрешенных нормативными документами. Этот метод отличается высокой надежностью и гарантирует минимальное переходное сопротивление на скрутку. Поэтому, если требуется надежная и долговечная проводка, сварка – лучший метод.
Процедура сварки электропроводки заключается в плавлении проводов и последующем их соединении. Весь процесс происходит при высокой температуре около 1000°C, когда металл проводника находится в жидком состоянии. Нагрев осуществляется с помощью электрического тока в десятки и даже сотни ампер.
Почему это нельзя сделать с помощью паяльника?
Паяльником нельзя сваривать провода. Сварка и пайка – это совершенно разные вещи. При пайке провода соединяются припоем. Он переносится между проводами под напряжением и действует как электропроводящий клей. При сварке контакт осуществляется по-другому. Провода расплавляются и смешиваются друг с другом в жидком состоянии. Полученное соединение намного надежнее, чем пайка.

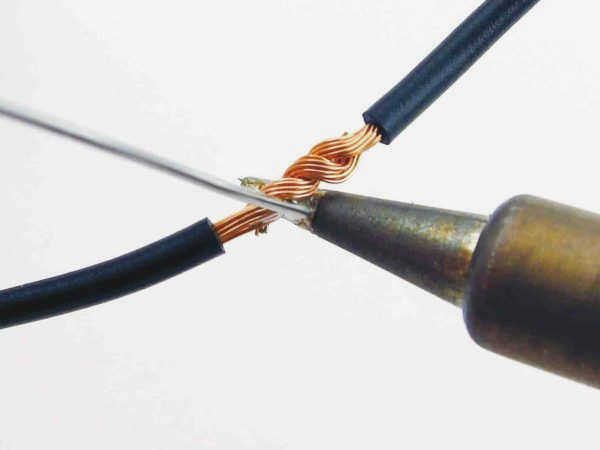

Преимущества и недостатки пайки
Пайка имеет значительные преимущества перед большинством других методов пайки. Ее основными преимуществами являются
- Дешевизна. Достаточно один раз купить паяльник и набор флюсов, и можно смело паять тысячи проводов.
- Простота. Чтобы научиться пользоваться паяльником, достаточно одного часа.
- Надежное соединение. По электрическим и механическим свойствам контакт уступает только сварке. Клеммы Wago, обжим, не говоря уже о скручивании, не могут обеспечить такой хороший контакт, как пайка.
- Универсальность. Возможно одновременное соединение проводников кабеля различного сечения. Причем их количество в одной точке контакта неограниченно.
- Пайка кабелей разрешена ПУЭ. Полученное соединение является надежным.
- Нет необходимости в громоздком сварочном трансформаторе. Гораздо проще носить с собой паяльник.
Этот тип соединения имеет некоторые недостатки:
- Для стандартного паяльника требуется розетка с напряжением сети 220 В. Недостатком является низкая мощность. Существуют паяльники, работающие от встроенного аккумулятора или даже газа. Последние вообще не требуют электричества.
- Соединение не снимается. Спаянные провода можно разъединить только с помощью паяльника и повторного расплавления припоя.

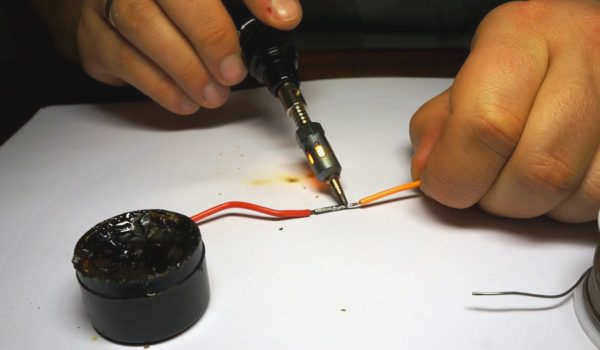

Оборудование для пайки

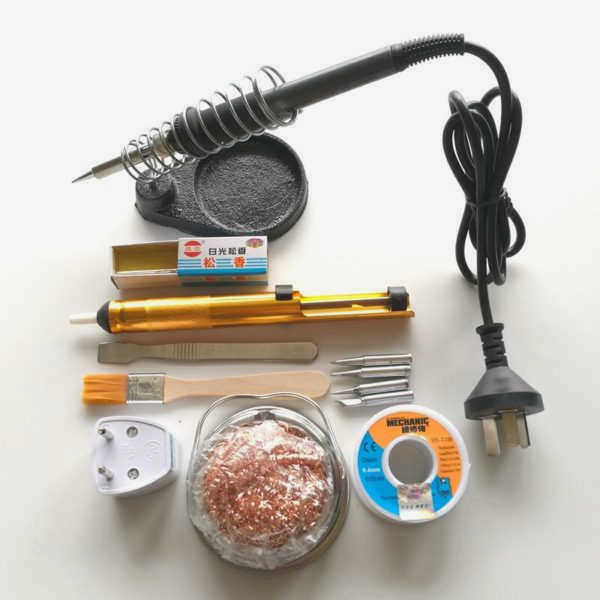

С технической точки зрения пайка проводов – не самый простой способ соединения проводов под напряжением. Для установления контакта необходимы инструменты и расходные материалы. Минимальный набор для пайки включает в себя:
- паяльник и подставка;
- припой;
- флюс.
Однако для более продвинутого и качественного соединения вам также могут понадобиться:
- паяльная паста;
- жгут для удаления припоя.
Электрический паяльник

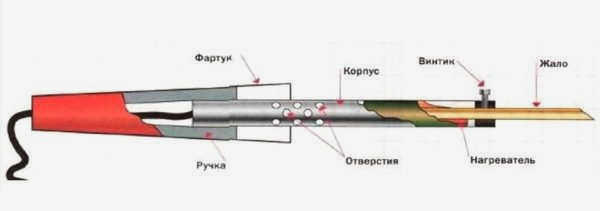

Классический паяльник состоит из 4 компонентов:
- кабель питания;
- рукоятка;
- нагревательный элемент
- жало.
Кабель питания используется для передачи электроэнергии от розетки к нагревательному элементу. На его конце находится стандартная вилка. Нагревательный элемент изготовлен из нихромовой проволоки. Он закреплен в деревянном или пластиковом держателе, обычно с помощью винта. Тепло от нагревательного элемента передается на медный наконечник паяльника. Этот металл выбран потому, что он хорошо передает тепло к месту пайки. Медное жало следует периодически затачивать напильником. Это придает ему нужную форму. Современные паяльники часто оснащаются невоспламеняющимися наконечниками. Они не меняют форму после длительного использования и не требуют заточки.
Оловянно-свинцовый припой
Припой – это мягкая, матовая проволока серебристого цвета диаметром от 0,1 до 6 мм. Она изготавливается из сплава олова и свинца. С советских времен самым популярным припоем является припой типа ПИК-60. Этот припой идеально подходит для пайки медных проводов. Припой 60 содержит 60% олова и 40% свинца.
Другие решения
Существует множество специальных решений для соединения многожильных проводов.

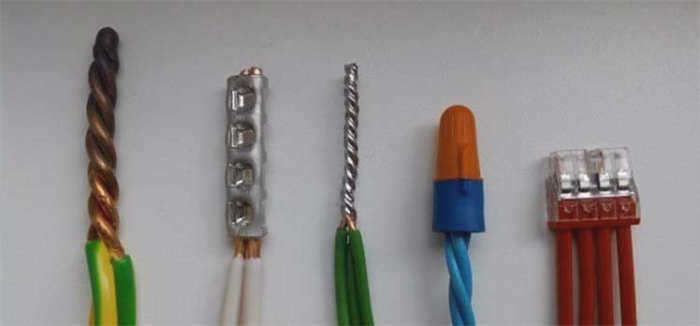

Соединение нескольких проводов
Выше мы описали соединение двух контактов. Когда речь идет о соединении нескольких контактов, мы рекомендуем выбирать из следующих вариантов (в порядке от лучшего к худшему):
- Клеммные колодки Wago;
- опрессовка с помощью цанг;
- пайка
- скручивание;
- изоляционная лента.
Принципы соединения этими методами, а также их преимущества и недостатки были описаны выше.
Соединение проводников разного сечения

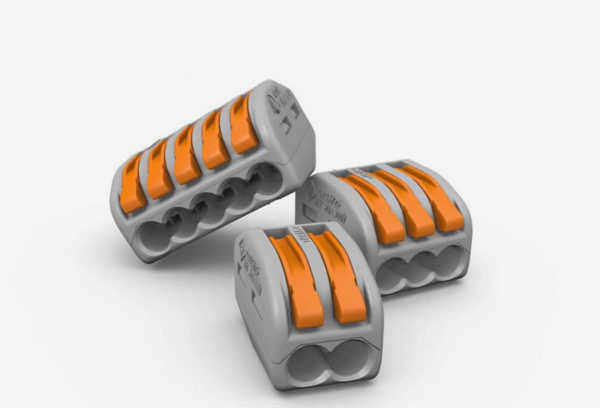

Для соединения проводов разного сечения вам понадобятся клеммные колодки Wago, хотя вполне подойдут и стандартные клеммные колодки – последние дешевле. Убедитесь, что провода надежно зажаты винтом или рычагом.
Примечание: Если провода не только имеют разное сечение, но и сделаны из разных металлов, вам понадобятся специальные зажимы со специальным антиоксидантным составом внутри. Такие зажимы можно приобрести в компании Wago.
Провода с разными сечениями можно также соединить пайкой.
Соединение одножильных и многожильных кабелей
Соединение одножильных и многожильных кабелей осуществляется так же, как и всех остальных кабелей. В этом отношении можно выбрать любой из вышеперечисленных методов, но пайка или зажимы (предпочтительно Wago) имеют наивысший приоритет.
Как проводить работы в земле и воде
Не так уж редко приходится прокладывать электрические кабели под землей или под водой. Давайте вкратце обсудим особенности проведения электромонтажных работ в таких условиях.
Кабели можно прокладывать в воде, например, при установке погружного насоса. В этом случае требуется пайка концов кабеля. Затем соединение покрывается изоляционным материалом (термоклеем), а сверху накладывается термоусадочная пленка. При соблюдении технологии соединение будет очень надежным и безопасным. Однако, если не соблюдать осторожность, может произойти короткое замыкание.
Проводка в земле защищается таким же образом, как описано выше, но для достижения надежного соединения можно использовать более совершенную технику. Концы кабеля следует обжать клеммной колодкой, а герметичную распределительную коробку загерметизировать силиконом. Рекомендуется поместить подземную линию в прочный кабелепровод или трубу для предотвращения проникновения грызунов. Поврежденные концы кабеля лучше всего соединять с помощью муфт.
Альтернативные методы сращивания
Сварка токопроводящих жил не всегда возможна. Отсутствие инвертора (сварочного аппарата) или недостаток опыта в этом виде работ могут вызвать трудности. В этом случае рекомендуется рассмотреть альтернативные методы соединения проводников.
Методы создания прочного контакта между несколькими проводниками:
-
Скручивание (обжим). Отличается от описанного выше процесса тем, что отсутствует сварное соединение. Не рекомендуется, так как существует высокая вероятность отсутствия прямого контакта между несколькими проводниками, что может привести к эффекту резистивного нагрева. Пайка. В отличие от сварки, используются припой и флюс. Они должны заполнить пространство между сращиваемыми проводами. Удобны для соединения проводов с малым сечением. Контактные клеммы. Они могут быть винтовыми или механически закрепленными. Первые используются для соединения большого количества проводов. Механический обжим рекомендуется для соединения проводов большого диаметра в сетях с большой нагрузкой.
Каждый метод предполагает индивидуальные рабочие процедуры. Однако в каждом случае соблюдаются общие правила безопасности.
Процедура сварки электрических проводов

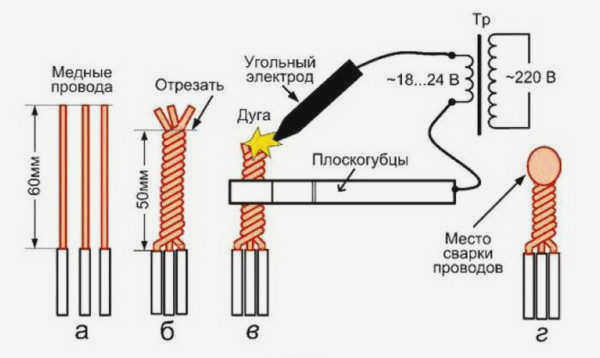

Технология сварки электрических проводов основана на расплавлении токопроводящих жил и последующем их соединении. Весь процесс происходит при высоких температурах порядка 1 000°C, когда металл проводника находится в жидком состоянии. Нагрев осуществляется с помощью электрического тока в десятки и даже сотни ампер.

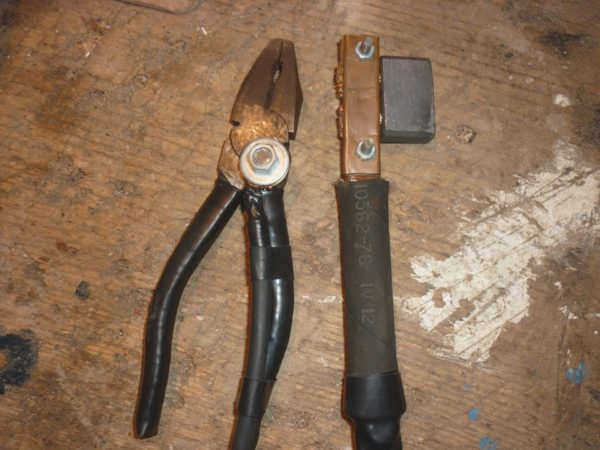

Сварочные проволоки с угольным электродом

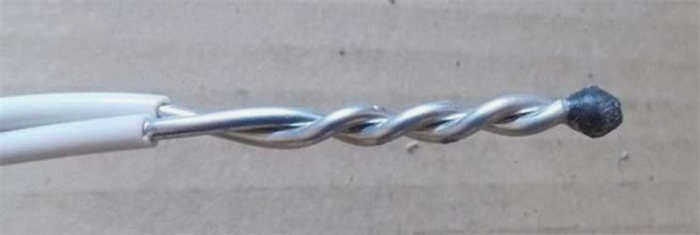

Особенности сварки алюминиевыми проволоками
Использование алюминиевых проводов запрещено действующим Электротехническим кодексом. Однако этот тип проводки все еще можно встретить в некоторых старых домах. Полная замена связана с финансовыми затратами и может занять много времени. Однако при сварке алюминиевой проводки необходимо учитывать некоторые специфические соображения.
К ним относятся следующие:
- очистка контактных частей от оксидного слоя;
- использование специального флюса для сварки алюминия
- место сварки после остывания следует покрыть быстросохнущим лаком.
Не рекомендуется использовать механические типы соединителей для алюминиевых проводов. Также не допускается скрутка алюминиевых проводов с медными. Для этого следует использовать специальные переходники.
Альтернативные методы соединения
Сварка проводов не всегда возможна. Отсутствие инвертора (сварочного аппарата) или неопытность в этом виде работ могут вызвать трудности. В этом случае рекомендуется рассмотреть альтернативные варианты соединения проводов.
Методы создания надежного контакта между несколькими проводами:
- Скручивание (обжим). Отличается от описанного выше процесса тем, что отсутствует сварное соединение. Не рекомендуется, так как велика вероятность отсутствия прямого контакта между несколькими проводами, что может привести к эффекту резистивного нагрева.
- Пайка. В отличие от сварки, используются припой и флюс. Они должны заполнить пространство между сращиваемыми проводами. Удобно для соединения проводников малого сечения.
- Контактные клеммы. Могут быть винтовыми или механически закрепленными. Первые используются для соединения большого количества проводников. Механический обжим рекомендуется для соединения проводников большого диаметра в сетях с высокой нагрузкой.
Каждая техника предполагает индивидуальные рабочие процедуры. Однако во всех случаях соблюдаются общепринятые правила безопасности.
