Важный момент: при нагреве трубы важно придерживаться "золотой середины". Если при сгибании поверхность недостаточно нагрета, труба может лопнуть. Слишком близкое поднесение нагревательного элемента к трубе во время нагрева может привести к воспламенению полимера.
Сварочные аппараты для труб из ПНД
Для прокладки канализационных труб используются специальные трубы, которые могут быть изготовлены из пластика, керамики или металла. Как и многие пластиковые трубы, трубы ПНД можно сваривать с помощью термических инструментов или холодноштампованных муфт.
Технологически возможно соединение труб ПНД без сварки или с помощью специального сварочного аппарата. Оба метода имеют свои преимущества и недостатки, и следует рассмотреть преимущества каждого метода крепления.

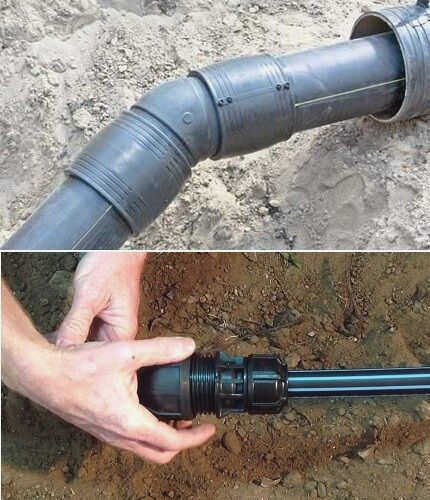

Холодная сварка или экструзия – самый простой вариант, это очень дешевый и доступный метод, который выполняется с использованием специальных фитингов. Этот метод в основном используется для трубопроводов большого диаметра от 20 до 300 мм. Компрессионные фитинги, изготовленные методом холодной сварки, имеют следующие преимущества:
- Простота использования;
- Широкий диапазон размеров;
- Обеспечение герметичного соединения с высокими показателями уплотнения.
Однако компрессионные фитинги в основном используются для крепления безнапорных водопроводных соединений. Пластиковые трубы обладают относительно низкой жесткостью, а это значит, что при высоком внутреннем давлении соединение может просто развалиться, в отличие от сварных соединений, которые считаются "мертвыми".
Классическая сварка или пайка труб ПНД, как их еще называют, может быть выполнена электросваркой или с помощью специального сварочного аппарата. Электрические муфты – это очень практичный способ соединения металлических газовых труб, а также пластиковых водопроводных труб. На свободный участок патрубка надевается муфта определенного диаметра, а затем в нее вставляется второй участок трубы. Такая пайка также известна как сварка встык, поскольку для получения максимально плотного и прочного соединения отрезки труб должны прилегать очень плотно с минимальным зазором.

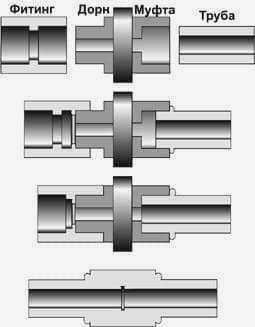

Раструбное соединение
Следует отметить, что в национальных документах нет стандартов на раструбную пайку. Он описан только в европейском стандарте DVS 2207-15 "Пошаговые инструкции", как сваривать трубы ПНД с фитингами:
- Перед началом работ необходимо подготовить трубопроводную сеть. Для этого внешнюю поверхность необходимо очистить от различных загрязнений: пыли, жира. Это можно сделать с помощью влажной ткани и спиртового раствора или специальной смеси. Ее можно приобрести в магазинах сантехники;
- Затем стык приводится в порядок. Гладкость среза зависит от плотности соединения. Конец трубы следует отшлифовать наждачной бумагой или очистить скомканной газетой. После того как соединение труб из ПЭНД отрезано, необходимо сделать фаску 1 мм под углом 45 градусов, что очень важно для плотного прилегания;
- Затем колена следует установить в раструб. Он делится на две половины: первая надевается на трубу (это оправка), а вторая часть (это гильза) вставляется в другую половину. Следует отметить, что вставлять муфту можно только после того, как инструмент разогрет;
- разогретая насадка вставляется как можно быстрее в коммуникацию, а затем вставляется вторая гильза;
- Вдавливать детали нужно очень аккуратно, но быстро, иначе полиэтилен может перегреться. Если все сделано правильно, жидкий пластик начнет вытекать из-под раструба.
По окончании нагрева и сварки снимите раструб и закрепите трубы на твердой поверхности.

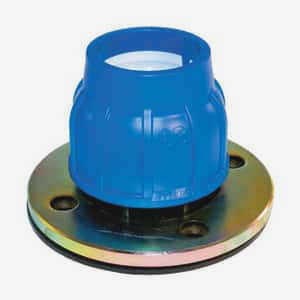

Фланцы использовать еще проще. Они представляют собой резьбовые соединения для монтажа. Поэтому на одном конце соединения нарезается резьба, в которую вкручивается деталь, а на нее надевается труба. Соединение нагревается с помощью фена или муфты.
Эффективные методы соединения труб ПНД
С технологической точки зрения трубы ПНД могут быть соединены двумя основными методами – неразъемным и разъемным.
Первый требует использования сварочных аппаратов, а второй реализуется без них.
Каждый метод монтажа имеет свои преимущества и недостатки, поэтому оптимальный вариант соединения полимерных труб выбирается исходя из конкретных условий
Неразъемные сварные соединения обеспечивают максимальную герметичность, что особенно важно при строительстве трубопроводов под давлением. Разъемные соединения просты в установке и позволяют в любой момент разобрать трубопроводную систему, чтобы изменить конфигурацию линии или добавить новые колена.
Неразъемные соединения
Для соединения труб из ПЭНД используются два неразъемных метода: сварка встык или установка электросварной муфты.
В обоих случаях эти методы соединения должны отвечать следующим требованиям
- Максимальный угол смещения свариваемых сегментов не должен превышать 10% по отношению к толщине стенок соединяемых труб.
- Стыковое соединение должно быть выполнено выше уровня наружной поверхности соседних сегментов.
- Высота шва хорошо выполненного стыкового соединения должна составлять от 2,5 мм до 5 мм.
Оптимальная высота шва зависит от толщины стенки соединяемого компонента. Для тонкостенных труб (до 5 мм) она не должна превышать 2,5 мм. Если толщина стенки трубы составляет от 6 до 20 мм, высота шва не должна превышать 5 мм.

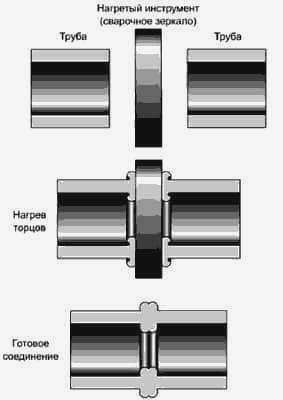

Стыковая сварка труб
Неразъемное соединение достигается путем размягчения материала в вязкую субстанцию, благодаря чему детали сплавляются друг с другом. Она используется для труб с толщиной стенки более 5 мм.
Стыковая сварка используется при строительстве трубопроводов, по которым жидкости должны транспортироваться под высоким давлением.
Этот метод сварки используется на прямых участках водопроводных труб, которые должны работать под давлением. Это единственный метод, позволяющий получить герметичное соединение при диаметре более 200 мм, поскольку он не вызывает потери жесткости трубы, приводящей к деформации.
Трубы можно сваривать вручную с помощью специального инструмента. Этот метод предполагает нагрев концов соединяемых деталей до пластичного состояния с помощью нагревательной насадки. Размягченные концы просто соединяются под давлением, после чего соединение охлаждается.

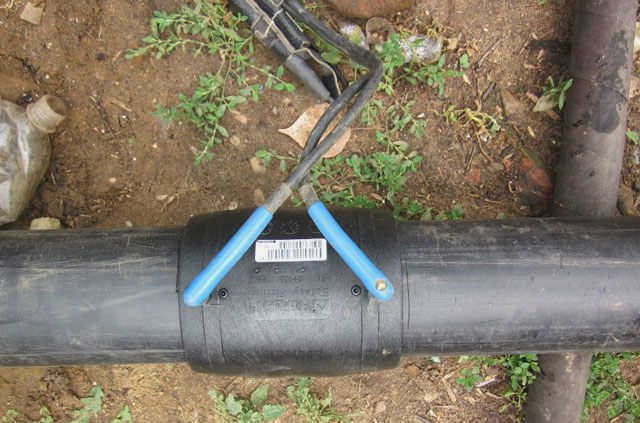

Преимущества применения электросварки
Электромуфтовые соединения обычно используются там, где стыковая сварка полиэтиленовых труб неудобна или нецелесообразна. Чаще всего это встречается в канализационных колодцах, узких и неудобных коллекторах, монтажных траншеях в фундаментах и стенах домов. Строго говоря, электромуфтовые фитинги приходят на помощь, когда невозможно использовать стыковую сварку.
Читайте также: Что такое бура? Бурение: применение. Значение слова "бура".
Еще одним преимуществом этого способа соединения полиэтиленовых труб является его удобство в случае аварии или повреждения трубопровода. В таких ситуациях обычно требуется очень быстро устранить проблему. Сварка труб ПНД с помощью электрических фитингов очень проста – не требуется никаких специальных знаний.
Легкость установки хомута обеспечивается благодаря специальным отверстиям в хомуте. Для определения оптимальной температуры сварки современные сварочные аппараты, оснащенные электрическими фитингами, имеют функцию считывания необходимой информации непосредственно со штрих-кода. Процедура соединения осуществляется с помощью самых простых инструментов – инструмента для зачистки концов труб, инструмента для электромуфтовой сварки и сварочного аппарата.
Рекомендации по правильной сварке полиэтиленовых труб

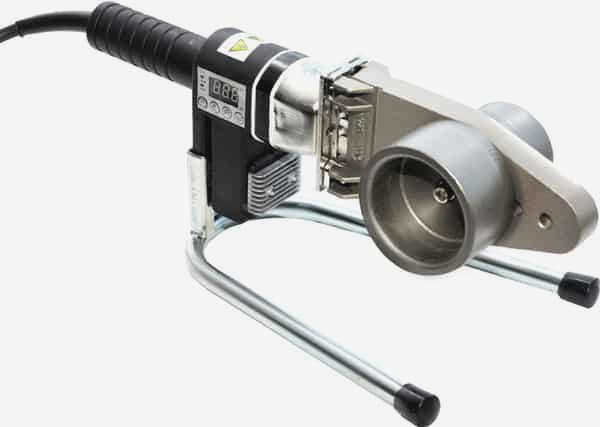

Полиэтиленовые трубы можно сваривать с помощью специального инструмента, называемого паяльником. Существуют определенные правила, которые позволят сделать соединение деталей ровным, качественным и герметичным.
Требования следующие:

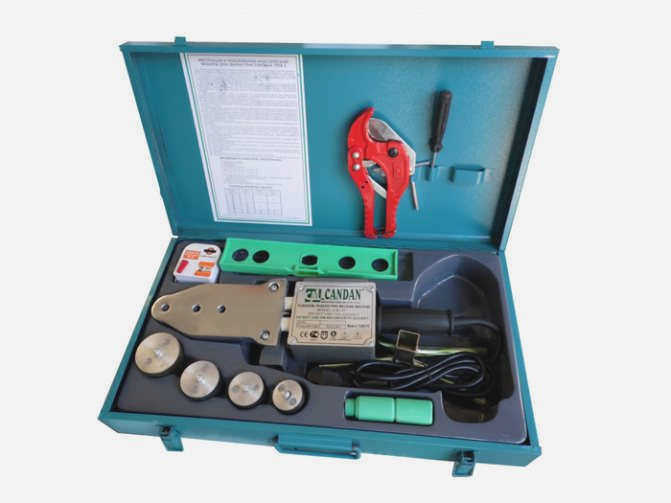

Обзор аппаратов для сварки полиэтиленовых труб
- Перед началом работы желательно ознакомиться с характеристиками ПНД для каждой трубы и проверить сертификаты соответствия. В противном случае трубы просто не будут подходить друг к другу, образуя плотную конструкцию.
- Для монтажа коммуникации внутренний зазор труб (диаметр) должен быть одинаковым в каждой секции.
- Концы полиэтиленовых труб перед сваркой своими руками необходимо очистить от пыли и грязи и обезжирить.
- Сварка должна производиться только в отапливаемом и сухом помещении, без сквозняков и повышенной влажности.
- После того как два куска полиэтилена сварены вместе, следует избегать любых перемещений трубопровода до его полного остывания во избежание нарушения коммуникационного зазора.
- Также рекомендуется защитить сварной шов от воздействия прямых солнечных лучей.
Важно: Концы труб, противоположные свариваемым, должны быть надежно закрыты во избежание попадания холодного воздуха в отверстие. Низкие температуры могут помешать сварке труб из ПНД.
Описание видео
В этом видео показан один из вариантов соединения полиэтиленовых труб с помощью специального паяльника, изначально предназначенного для пайки полипропилена:
Читайте также:
Трубы ПНД: расшифровка, технические характеристики, назначение и размеры
Основы в двух словах
Сварка полиэтилена при соединении отдельных элементов трубопроводных систем может осуществляться с помощью паяльника для полипропилена. Однако он используется для соединения труб с небольшими диаметрами. Часто его даже используют в неответственных местах.

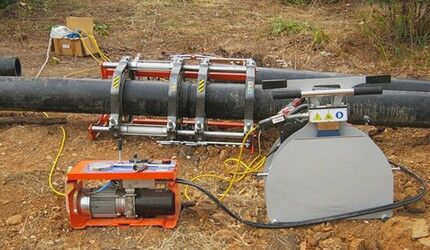

Более качественная сварка осуществляется с помощью оборудования, позволяющего сваривать трубы встык. Их помещают в центратор, выравнивают, зажимают, нагревают и подают давление.
Еще более технологичным методом является использование электрических фитингов. Они отличаются тем, что имеют встроенные нагревательные элементы, которые расплавляют полиэтилен при подключении к оборудованию.
Независимо от метода, соединяемые части трубопроводной системы сначала очищаются от мусора. При необходимости их концы обрезаются вплотную перпендикулярно продольной оси.
