Свесы крыши – классификация и этапы монтажа, отличия конструкции, фото
В нашем обзоре мы подробно опишем важный конструктивный элемент каждого дома, который называется свесы крыши. Дана подробная информация о разновидностях карнизов и основных вариациях их монтажа. Поскольку свесы крыши выходят за пределы кровли и подвергаются значительным снеговым и ветровым нагрузкам, важно знать строительные нормы и правила возведения этого элемента. В этой статье вы можете прочитать о том, как сделать минимально допустимый отступ от стены, о рекомендуемых нормах строительства свесов крыши с наиболее распространенными кровельными материалами. Подробно рассматривается важный вопрос вентиляции пространства под крышей, образующегося за карнизом.
Виды карнизов
Карнизы крыши защищают стену от попадания талой воды, проходящего дождя, а также укрывают дом от жарких лучей солнца.
В строительстве карнизы классифицируются в зависимости от их конструктивных разновидностей:

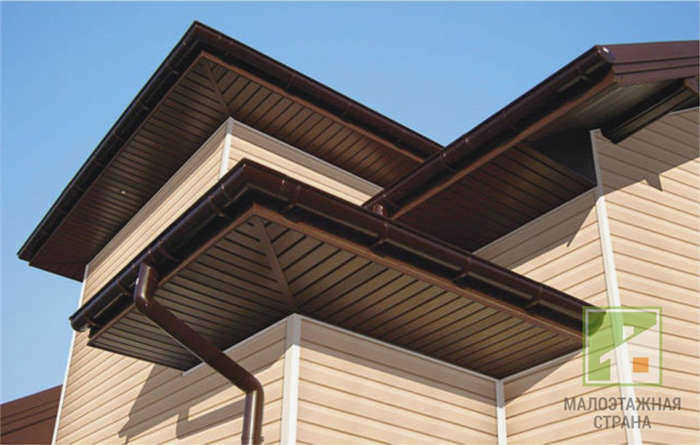

- Фронтальный. Эта конструкция служит для защиты внешних фасадов здания и, по сути, является продолжением крыши, выходя за внешние границы скатных крыш. Длина фронтального карниза может составлять от 400 мм до 1 000 мм и зависит от расположения карнизного выпуска. В каждом конкретном случае эта длина может быть увеличена до необходимого размера. В отличие от боковых карнизов, эти карнизы почти всегда закрытого типа и облицованы различными материалами.
- Боковой. Обычно используются на скатных крышах и располагаются по бокам крыши здания. Длина боковых свесов составляет от 500 до 600 мм.
Свесы крыши должны быть оснащены ограждением и обеспечивать задержание снежной массы.
Хорошо ли утеплен чердак?
Фото: Dörken.
Читайте также: Пол с подогревом: советы и рекомендации, как сделать самому (110 фото)
- Кровля Какая крыша лучше для гаража: выбор конструкции и типа кровельного материала

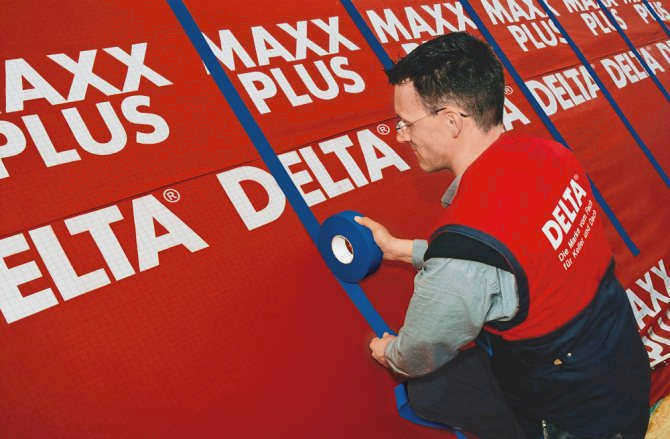

При укладке подкладочных и гидроизоляционных мембран соблюдайте рекомендуемые значения нахлеста и герметизируйте стыки между полосами мастикой или специальной лентой
Если планируется мансарда, крыша должна быть комплексно изолирована. Основными задачами являются предотвращение образования тепловых мостов, защита изоляции от влаги и обеспечение вентиляции под крышей.
Скрытые щели
Интенсивные диффузионные и конвекционные потоки могут накапливаться в толще кровли, поэтому зазоры, щели и негерметичные стыки резко снижают ее теплоизоляционные свойства. Особое внимание следует уделить теплоизоляции, прилегающей к стропилам, и труднодоступным карманам вблизи карниза.
Разрушение пароизоляции
Этот слой, состоящий из полос полиэтиленовой или полипропиленовой пленки, обычно крепится к стропилам снизу. Он защищает теплоизоляцию от влаги, содержащейся в воздухе помещения. Обычная пленка не очень прочна – лучше выбрать армированный материал. Однако ее можно проколоть во время отделки помещения и установки электрооборудования. Чтобы избежать этого, не прижимайте пароизоляцию к стропилам тонкой обрешеткой, а используйте балки 40 х 40 мм, чтобы обеспечить зазор под отделкой.
Типы карнизных свесов
Конструкция зависит от конструкции крыши. Для односкатного варианта есть только одно решение: боковой свес. Двускатная или многоскатная крыша накрывает двускатную стену и боковые стены. Появляется двускатный карниз. В случае шатровой крыши, которая имеет 4 угла наклона, возможен только боковой свес.
Скатная крыша
Передний свес защищает фасад здания от дождя и снега.

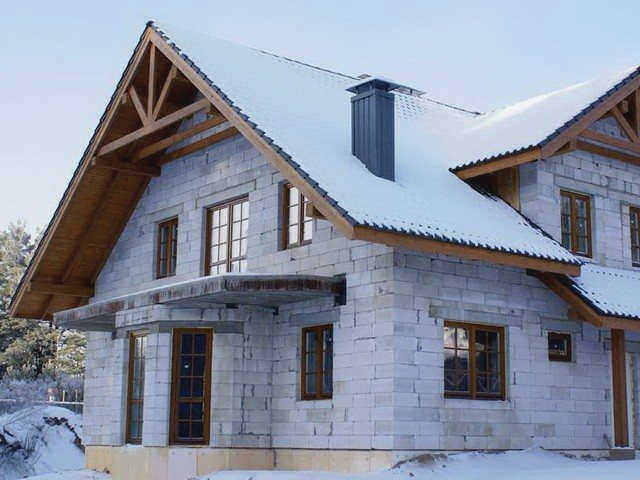

Он защищает фронтон – завершающую, обычно треугольную часть стены, которая появляется между двумя фронтонами. Он образуется свесами обеих фронтонных стен. Ширина карниза колеблется от 40 до 100 см. Существует 2 типа этой конструкции.

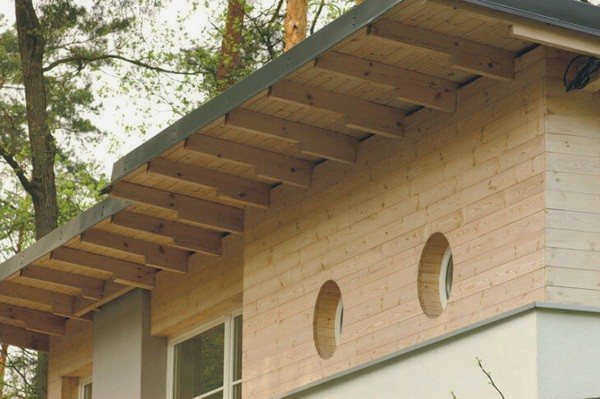

Свес крыши может быть образован стропилами. Для этого горизонтальная обрешетка и конек должны быть вынесены за периметр. При этом используются бревна одинакового сечения, а свесы подшиваются досками. Этот вариант очень прочный и надежный, поэтому его длина может достигать 1 метра. Для покрытия крыши допускаются тяжелые материалы: керамическая черепица, шифер.

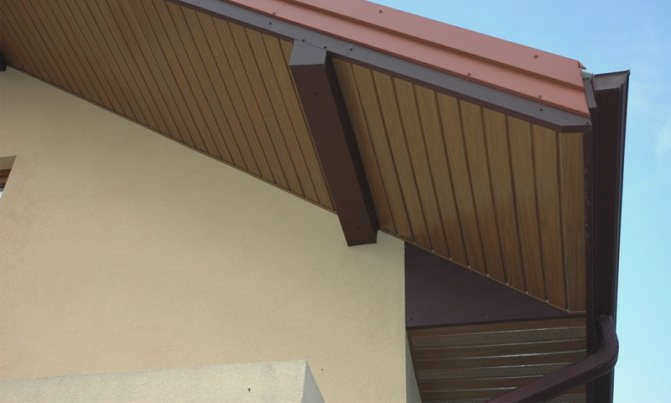

Более легкая конструкция достигается путем удаления только обрешетки. Такие карнизы не превышают 50-60 см и покрываются легким материалом, таким как металлическая черепица, ондулин или мягкая черепица. Фронтальный карниз почти всегда означает закрытый и обшитый досками, обрешеткой карниз.
Боковой
Боковой карниз
Свес над стеной здания, расположенный по бокам крыши. Его длина составляет 50-70 см. Его размеры зависят от погодных условий в регионе, ширины карниза и высоты дома.
Длина карниза может превышать определенные параметры, но делать свес уже нецелесообразно. В этом случае он не сможет защитить стены от дождя, а чердак – от взрыва.
Защита от влаги
Для защиты свесов крыши от влаги используется специальный элемент – каплесборник.
Он представляет собой дополнительный элемент в виде углового кронштейна со слегка изогнутым нижним краем, расположенным вертикально. Влага из водосточного желоба попадает на каплесборник и отводится с него. Это исключает возможность появления сырости на поверхности стены.
Обратите внимание, что такие элементы используются не только на крышах без водосточной системы. Для водостоков также устанавливаются каплесборники, так как они оптимально организуют поток влаги именно в водосточный желоб.
Защита от птиц, мышей и насекомых
Грызуны и птицы очень любят селиться в пространстве под крышей. Здесь они находятся в безопасности, а условия жизни являются комфортными. Однако присутствие таких "соседей" нежелательно – птицы повреждают гидроизоляцию и способствуют преждевременному разрушению стропил. Грызуны в этом отношении еще более активны – они разрушают все материалы, которые им удается прогрызть.

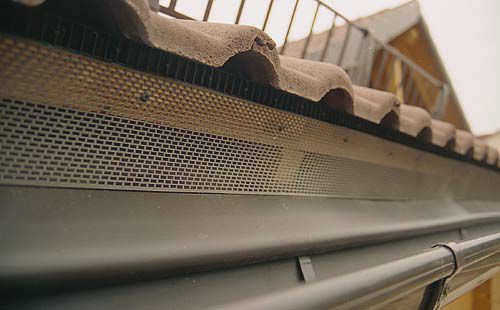

Для защиты от незваных гостей следует использовать специальную сетку или перфорированные металлические полосы. Выбирайте наиболее прочный и долговечный материал (сетки и планки из нержавеющей стали – лучший вариант). Они устанавливаются по всей длине вентиляционной щели.
Строительные решения: Как спроектировать фронтонный свес?
Существует несколько вариантов оформления фронтонного свеса. Как правило, выбирается наиболее подходящая конструкция для существующего проекта. Поскольку фронтонный свес изготавливается одновременно с монтажом всей стропильной системы, все возможные варианты включаются в его конструкцию еще на стадии проектирования.
Их необходимо тщательно продумать:
Первая пара стропил
Свес образуется полотном крыши, выходящим за периметр стен, уложенным на стропильную систему соответствующего размера. Крайние стропила располагаются вне плоскости двускатных стен. Они устанавливаются на удлиненный коньковый брус и на балки с одинаковой длиной колонн.
Этот вариант хорош для относительно небольших зданий, где нет опор или подкосов для поддержки длинных стропил.
Первая пара стропил может использоваться в качестве ветрозащиты, а также в качестве герметичной торцевой доски. Верхняя часть используется для поддержки ската крыши, а нижний край становится линией крепления для внешнего края софита. Это потребует установки второй линии, прикрепленной к поверхности фронтонной стены.
В качестве части обрешетки, выступающей за периметр дома.
Это популярный вариант, поскольку он не требует изменения традиционной установки стропил. Свес создается за счет установки более длинной обрешетки, выходящей за плоскость фронтона.
Торцевая доска, выполняющая функцию ветрозащиты, крепится к крайним точкам обрешетки. Это удобное и простое решение, но оно не подходит для регионов с большой снеговой нагрузкой. Весь вес ложится на обрешетку, которая сама по себе выполняет несущую функцию. Если снеговая нагрузка слишком велика, конструкция может не выдержать давления и деформироваться или разрушиться.
Деревянные бруски, врезанные в крайнюю пару стропил
Это более надежное решение, чем предыдущее. Несущие элементы формируются из деревянных брусьев, прикрепленных к крайней паре стропил. Они врезаются по краям так, чтобы их поверхность была заподлицо с вершинами стропил. Лицевая доска крепится к ним так же, как и к стропилам.
Оптимальный вариант
Рассмотрим, какие варианты конструкции являются оптимальными для различных типов кровли:
Кровля со стоячим фальцем
Крыша со стоячим фальцем наиболее удобна в конструкции с расширенным карнизом обрешетки. Полотно укладывается на сплошной короб, планки которого имеют минимальный зазор (не более 1-1,5 см). Такая герметичность обеспечивает достаточно высокую несущую способность без необходимости применения дополнительных усиливающих элементов.
Рубероид имеет гладкую поверхность, с которой снег падает сам по себе, не скапливаясь в большие сугробы. Поэтому выступающая часть обрешетки справляется со своей задачей и обеспечивает надежную поддержку кровельного покрытия.
Глиняная черепица
Свес при монтаже глиняной черепицы должен быть изготовлен из прочных и надежных элементов. Вес глиняной черепицы очень велик – в 6-8 раз больше, чем у кровли из стоячего фальца. На поверхности черепицы много углублений и впадин, которые задерживают снежные массы и не дают им скатываться самостоятельно.
Высокие нагрузки заставляют выбирать наиболее прочные варианты конструкций. Подойдут внешние стропила с удлиненными коньковыми балками и мауэрлатами или дополнительные балки по всей длине ската.
На что следует обратить внимание при выборе?
Выбор типа фронтонного свеса осуществляется после тщательного анализа состояния крыши, возможных нагрузок и воздействий. Декоративный аспект рассматривается во вторую очередь, но не игнорируется полностью. Необходимо учитывать вес снега в регионе, возможность сильных или штормовых ветров.
Кроме того, необходимо учитывать эксплуатационные характеристики кровли. Необходимо учитывать свойства ее поверхности, устойчивость к самопроизвольному сходу снега и устойчивость к ветровым нагрузкам. После учета всех свойств конструкции и кровли выбирается оптимальное конструктивное решение, способное без потерь выдержать предполагаемые нагрузки.
