Мансардные окна: типы, конструкции и требования
Назначение зенитных фонарей – Световые решения для производственных, общественных зданий с большими площадями, для которых недостаточно солнечного света через окна, светопрозрачные стены, в том числе зенитные фонари.
Из-за своего расположения большинство световых люков предназначены для включения в системы защиты от дыма промышленных зданий, заводов и даже жилых домов.
Зенитные фонари для промышленных зданий необходимы для освещения длиннопролетных технологических, обрабатывающих и сборочных цехов.

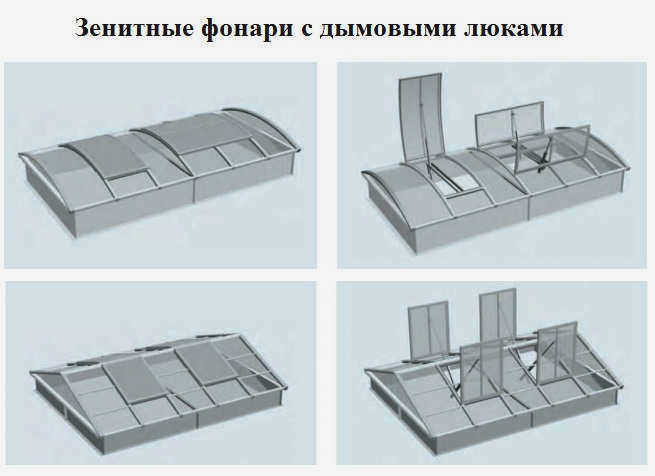

Преимущества световых люков и дымовых клапанов:
- Эффективное и равномерное освещение.
Верхний свет дает в два раза больше света, чем боковое освещение. Поскольку свет проникает в помещение не на 5-7 метров, как в случае с окном, а охватывает почти каждый квадратный метр, расходы на освещение ниже. Дневной свет также важен для хорошего самочувствия и продуктивности.
- Естественная вентиляция.
Благодаря притоку свежего воздуха извне в здании поддерживается комфортная температура. Расходы на принудительную вентиляцию снижаются. При необходимости люк в крыше обеспечивает доступ на крышу.

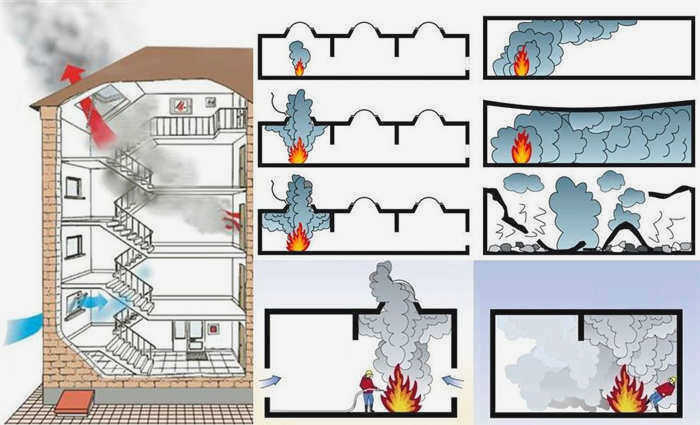

Отвод дыма и тепла в случае пожара позволяет использовать пути эвакуации и эффективно работать пожарной бригаде. Это спасает жизни людей, имущество и само здание от перегрева и последующего обрушения.
- Возможность упростить инженерные системы очень больших зданий.
Преимущество в стоимости, поскольку можно обойтись без использования воздуховодов.
Преимущества мансардных окон
Типы
Зенитные фонари – это тип световых люков для промышленных зданий, общественных зданий большого размера, которые не позволяют освещать рабочие места в соответствии с требованиями нормативных документов, эвакуационные пути, выходы через проемы в боковых стенах.
В таких случаях специальные проемы с остекленной надстройкой – зенитные фонари – делают в крышах – скатных, плоских, сложных/неправильных покрытиях зданий цехов, отдельных производств, складов сырья, готовой продукции промышленных предприятий; а также общественных зданий, таких как крытые стадионы, велотреки, бассейны, выставочные комплексы.
Они также используются для естественной вентиляции помещений, т.е. в качестве зенитных фонарей. Стоит более подробно рассказать, чем они отличаются.
Виды световых люков

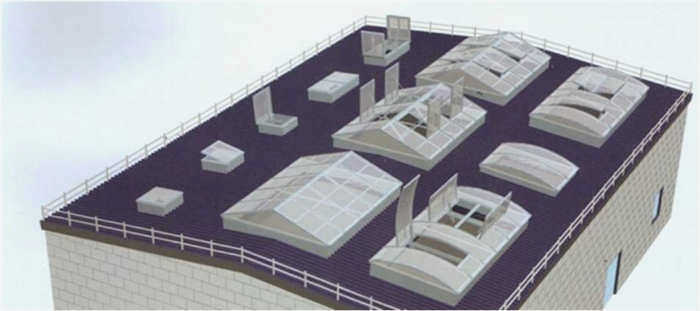

Существует несколько типов зенитных фонарей, названных в зависимости от места расположения, устройства, формы контура конструкции:
- Прямоугольные, квадратные, с вертикально расположенными плоскостями остекления, что значительно снижает их световую активность.
- Треугольные, с плоскостями остекления, наклоненными на 70-80˚ к горизонту.
- Трапециевидные – те же 45˚.
- Круглые.

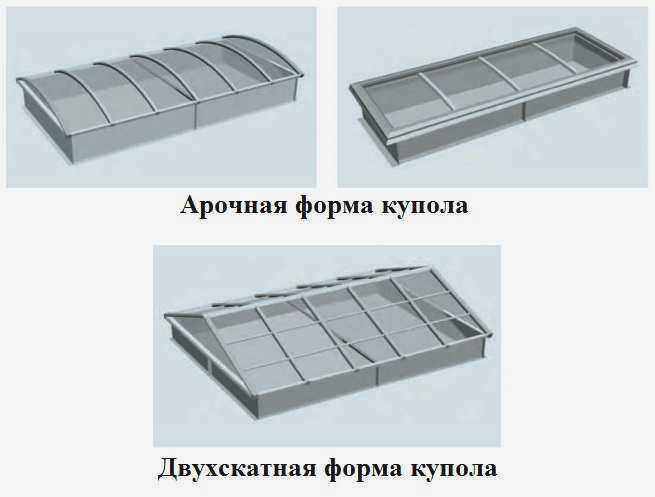

- Куполообразные – с выпуклым сферическим, многогранным или пирамидальным фонарем.
- М-образная – с вертикальным или наклонным остеклением.
- Конькообразные – расположенные на коньке односкатных или скатных крыш зданий.
- Навесы – со скатной крышей и вертикальным остеклением.
- Зенитные фонари, в том числе коньковые, с остеклением в наклонной плоскости, устанавливаемые в скатах, вдоль конька крыш больших зданий.
Световые люки

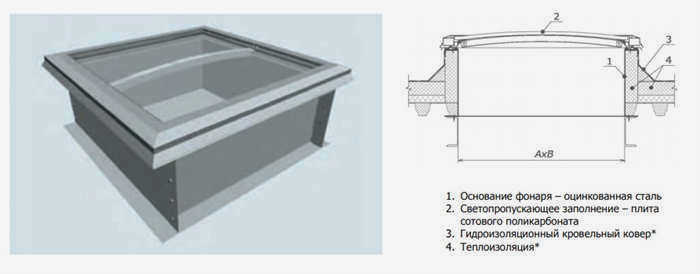

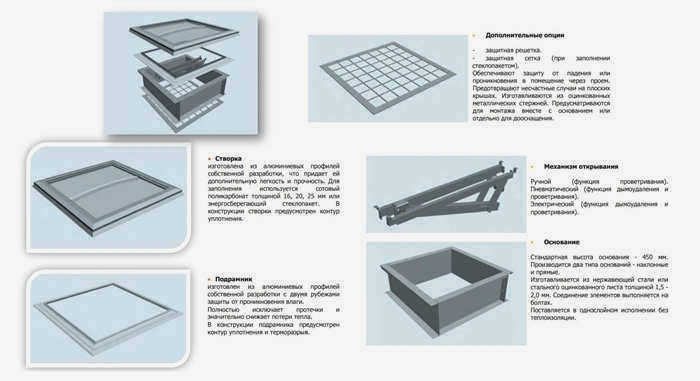

Зенитный фонарь – это конструкция из светопрозрачного материала. Она устанавливается в крыше дома для освещения и вентиляции помещения. Состоит из прочной стальной или алюминиевой рамы, прозрачного стеклянного заполнения, несущего контура, вентиляционных механизмов, теплоизоляции, уплотнительных прокладок, вставок, фартуков, крепежа. Пропускает в помещение больше естественного света, чем обычные окна. Вентилирует жилые и коммерческие здания, но защищает от ветра и дождя. Вместе с системами отопления обеспечивает необходимую температуру воздуха. Способствует удалению дыма в случае пожара.

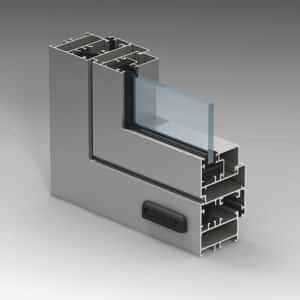

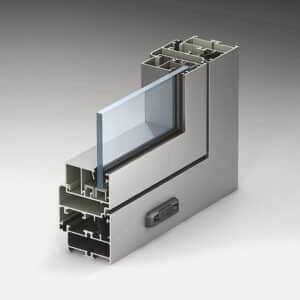

ALT C43
Окна, двери, перегородки
Тип профиля
Холодный
Монтажная глубина
43 мм
Толщина стеклопакета, макс.
24 мм
Ручка пакета
Профиль штапика
Открывание
Внутрь и наружу
Звукоизоляция
Воздухопроницаемость
Водопроницаемость
Сопротивление ветровой нагрузке
под ключ: от 9 000 руб.
от 8 000 руб.
от 7 000 руб.
ALT C48
Окна, двери, перегородки
Тип профиля
Холодный
Монтажная глубина
48 мм
Толщина стеклопакета, макс.
28 мм
Ручка пакета
Профиль стекла
Открывание
Внутрь и наружу
Звукоизоляция
Воздухопроницаемость
Водопроницаемость
Сопротивление ветровой нагрузке
под ключ: от 9 000 руб.
от 8 000 руб.
от 7 000 руб.

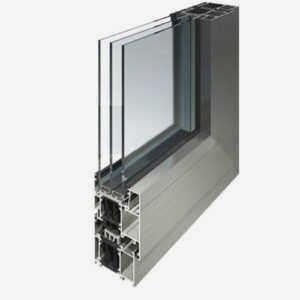

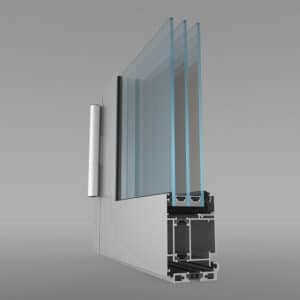

ALT W62
Окна
Тип профиля
Теплый
Монтажная глубина
62 мм
Толщина стеклопакета, макс.
54 мм
Ручка пакета
Профиль стекла
Открывание
Поворотно-откидное, поворотно-откидное и комбинированное.
Звукоизоляция
Воздухопроницаемость
Водопроницаемость
Сопротивление ветровой нагрузке
под ключ: от 18 000 руб.
от 16 000 руб.
от 15 000 руб.
ВП-02
Окна, двери
Тип профиля
Холодный
Монтажная глубина
40 мм
Толщина стеклопакета, макс.
24 мм
Ручка пакета
Профиль стекла
Открывание
Внутрь и наружу
Звукоизоляция
Воздухопроницаемость
Водопроницаемость
Устойчивость к ветровой нагрузке
под ключ: от 8 000 руб.
от 7 000 руб.
от 6 000 руб.
Типы легких аэрационных конструкций
Кровельные фонари из алюминиевых профилей представляют собой просто плоские или выпуклые (изогнутые или куполообразные) блоки. Металлические каркасы бывают круглыми, треугольными, четырехугольными, М-образными, выполненными в форме пирамиды. Для установки мансардных окон подходят скатные (односкатные или двускатные), многоуровневые или плоские крыши.
Существует два основных типа мансардных окон: полосовые и точечные. Точечные зенитные фонари необходимы для максимального освещения определенной зоны. Их следует устанавливать над конкретными рабочими зонами. Точечные светильники в промышленных зданиях или офисах обеспечивают экономию энергии и помогают организовать рабочие места в соответствии с гигиеническими и техническими нормами. Однако для затемненных помещений следует использовать искусственное освещение в сочетании с прожекторами. Открывающиеся заслонки облегчают выход пыли, газа и других загрязнений, находящихся в воздухе в процессе производства.
Ленточные световые люки бывают длинными и ленточными. Области применения ленточных моделей включают длиннопролетные склады, большие коммерческие или административные здания, крупные сооружения (торговые центры, бассейны, стадионы). Ленточные световые люки могут быть расположены под любым углом, включая вертикальные системы под прямым углом или в форме купола. Степень наклона определяет форму конструкции. Полосатые блоки могут достигать 15 метров в длину и 6 метров в ширину. Однако способность удерживать тепло обратно пропорциональна размеру световых блоков.
Светоаэрационные фонари обеспечивают приток свежего воздуха в помещение и способствуют удалению дыма. Эти конструкции необходимы для систем вентиляции в производственных цехах и путей эвакуации на крыше в случае пожара. Открывающиеся створки используются для вентиляции и отвода газов.
Огнезащитные фонари изготавливаются из огнестойких профилей с огнестойким светопропускающим заполнением. Алюминиевые противопожарные конструкции оснащены запорными механизмами и электронным открыванием в чрезвычайных ситуациях. Только лицензированные организации могут устанавливать огнестойкие конструкции. Обычные световые фонари требуют обучения и сертификации для работы на высоте.
Выбор материалов
Рамы могут быть из пластика, стали, дерева или алюминиевых сплавов. Наиболее популярным является алюминиевый профиль. Рамы легкие и поэтому не оказывают значительной нагрузки на опорные кронштейны. Благодаря высокой прочности устройство Zenith выдерживает давление атмосферных осадков и вес наполнителя. По сравнению с пластиком алюминиевые рамы более прочны. Среди других преимуществ – устойчивость к коррозии, климатическим воздействиям и другим негативным факторам окружающей среды. Они имеют стильный внешний вид и разнообразную декоративную отделку. Примечательно, что за ними легко ухаживать. Алюминиевый сплав полностью перерабатывается и имеет срок службы более 50 лет.
Для светопрозрачного заполнения зенитных фонарей используются те же материалы, что и для фасадного остекления:
- Армированное стекло, которое проходит специальную обработку для повышения прочности. Сначала стекло упрочняется, затем стекловолоконная сетка склеивается и обжигается в печи. В результате получается материал, устойчивый к механическим повреждениям.
- Закаленное стекло подвергается быстрому охлаждению путем нагревания до 680 градусов Цельсия. Стеклянные листы, обработанные таким образом, становятся более устойчивыми к ударам или изменениям температуры, чем обычное стекло.
- Триплекс – это прочный двух- или многослойный материал, состоящий из нескольких слоев закаленного стекла. В случае разбития осколки остаются на самоклеящейся подложке, что исключает риск получения травмы.
- Стеклопакеты с различным количеством камер, которые вместе с теплоизоляцией повышают показатели теплоизоляции;
- Прозрачные полимерные материалы – сотовый или монолитный поликарбонат, органическое стекло, акриловое стекло.
Наполнитель изготавливается различной толщины. Холодные блоки Zenith изготавливаются с одинарным остеклением или остеклением малой толщины. Для теплоизоляции систем используются материалы с низкой теплопроводностью. Например, для повышения энергоэффективности внутри алюминиевого профиля размещается термовставка, а на стекло наносится оксидное покрытие. Тонировочные пленки используются для защиты от прямых солнечных лучей. Возможна установка стекла различных цветов и нанесение изображений на стеклянные панели.

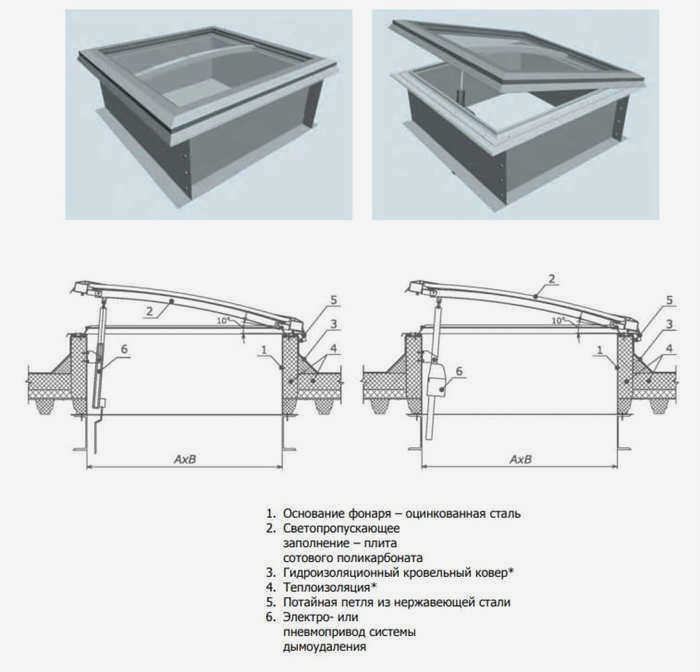

Зенитный фонарь с одностворчатым вентиляционным отверстием
Варианты изготовления мансардных окон описаны выше, купить готовый вариант невозможно: как и пластиковые окна, они изготавливаются строго на заказ, с предварительным проектом, основанным на особенностях здания заказчика. Цена даже идентичных по внешнему виду изделий может значительно отличаться: конечная стоимость зависит от выбора материалов и дополнительной фурнитуры.
Как правило, для изготовления рам используется сверхлегкий алюминий. Он может быть окрашен в любой цвет, а полимерно-порошковые покрытия позволяют продлить срок службы основы и защитить ее от влаги из воздуха. Иногда для каркаса используется пластиковый профиль или клееный брус (брус предварительно пропитывается специальными влагостойкими и антисептическими пропитками).
Для остекления в бюджетном варианте используется прозрачный пластик. Он очень легкий, легко режется и крепится к раме, за ним легко ухаживать. Но пластиком можно покрывать только небольшие конструкции.
В настоящее время остекление мансардных окон все чаще делают из акрила. Его поверхность обеспечивает хорошее проникновение естественного света, и материал подходит для больших моделей, предназначенных для освещения промышленных цехов и крытых бассейнов. Акрил легко поддается формовке, может использоваться для создания фонарей неправильной формы и незаменим там, где требуется собрать купол с минимальным количеством перемычек. На него не влияют солнечные лучи, но акрил не способен аккумулировать тепло. Чтобы уменьшить потери тепла, необходимо сделать фонари, похожие на стеклопакеты (несколько слоев с воздушной прослойкой внутри).
Описание видео

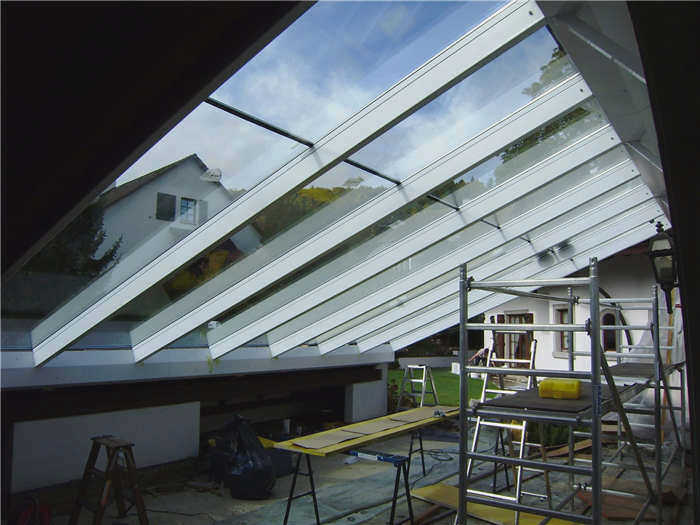

На видео показаны световые люки на крыше здания:
