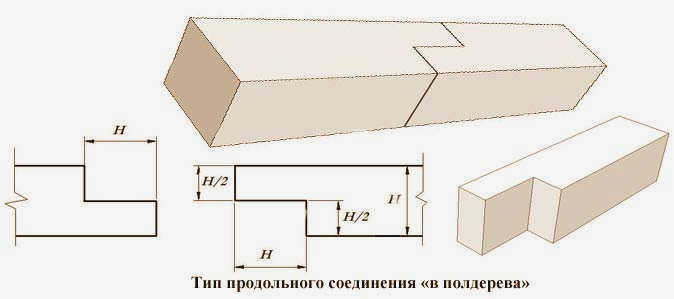

Некоторые мастера используют "фахверк. Половина толщины древесины вырезается на концах. Затем они соединяются и закрепляются скобами, пластинами или гвоздями.
Соединение бруса или бревна под углом и по длине
Одним из самых важных этапов в строительстве дома своими руками из сруба или оцилиндрованного бревна является подъем – возведение бревенчатой избы. Перед началом строительства необходимо знать, как соединить бревна между собой, иначе последствия могут быть плачевными.
Необходимость в соединении возникает при двух обстоятельствах:
- При рубке угла дома.

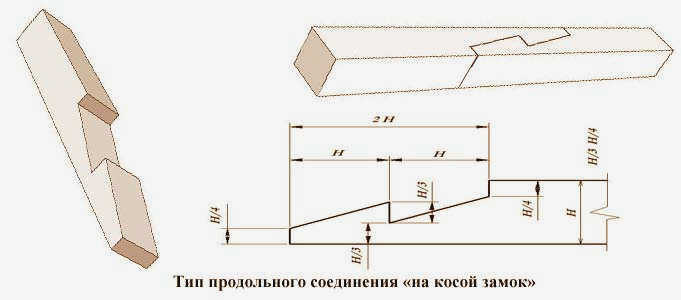

- Удлинение бруса или бревна – когда длины не хватает (такое иногда случается, например, кто-то распилил не на ту длину).
В зависимости от того, что требуется, используются разные методы, поэтому я постараюсь наглядно показать основные способы соединения бревен и оцилиндрованных бревен.
Виды угловых соединений
Способы соединения бревен в бревенчатом доме сильно отличаются от способов соединения брусьев. В бревенчатом деревянном строительстве со времен Древней Руси накоплен многовековой опыт по угловым соединениям и стыкам. Но сейчас 21 век, и древние приемы постепенно приобретают свои модифицированные аналоги, поэтому первое, с чем хочется ознакомиться, это техника укладки балок, а бревно рассмотреть после.
Типы угловых соединений балок
В современной практике деревянного строительства существует два способа соединения:
- С остатком ("облохо", "в чашу").
- Без остатка (шпунт или шпунт-паз).
Как и в случае с древесиной, существует два типа деревянных углов: "шпунт и паз" или "чаша и паз", т.е. без остатка или с остатком.
Соединение углов бревен с остатком "чашка и паз"
Шпунтовое соединение выполняется между двумя балками, которые могут иметь различную конструкцию:
- Односторонний
- Двусторонний
- четырехсторонний.
При таком типе соединения в каждом пиломатериале делается перпендикулярный паз в виде выемки с одной стороны, обычно с верхней. Паз должен соответствовать ширине перпендикулярного участка бруса.
Большинство строителей домов используют эту технику для соединения профилированных балок, так как она требует минимальных усилий и времени.
Двухсторонний метод "шпунт-паз" предполагает нанесение пазов с обеих сторон бруса, т.е. сверху и снизу. Перпендикулярный шов составляет около 1/4 высоты балки. Это высококачественное соединение, но оно требует большого опыта от плотников, чтобы избежать трещин или расколов при выпиливании паза и сборке древесины.
Методы соединения деревянных балок и бревен
Соединение балок и бревен между собой для создания прочной конструкции является ключевым этапом в строительстве зданий и сооружений. Для этой процедуры используются различные методы и приемы, которые подбираются индивидуально для каждого типа здания. Правильная укладка древесины влияет на общую долговечность и надежность конструкции, поэтому при сборке деревянных зданий специалисты используют особые методы и принципы.
Правильное соединение деревянных балок и бревен во время строительства деревянного здания имеет решающее значение для общей надежности конструкции. Использование специальных правил соединения улучшает несущую способность дома на углах, а также повышает общую жесткость конструкции. Для каждого вида пиломатериалов способ соединения элементов подбирается индивидуально. Правильная стыковка может потребоваться и в том случае, если стандартные размеры материала недостаточны для конкретной конструкции. Для того чтобы увеличить длину бревен или брусьев, их необходимо правильно расположить, чтобы обеспечить хорошую жесткость и надежность соединения.
Способы соединения бревен
Бревно – это круглый кусок древесины, который можно использовать для строительства бревенчатого дома. Бревна имеют длительный срок службы, поэтому их используют для строительства различных типов зданий. Эта технология строительства является самой старой и практичной. Существует два основных метода соединения деталей: со свесом и без свеса. При первом способе часть уложенного бруса выступает за дальнюю плоскость стены, что придает зданию в целом уникальный эстетический вид и определенный стиль. При втором способе пиломатериалы укладываются таким образом, чтобы в конце оставались идеально ровные углы. Преимущество ступенчатой укладки в том, что она более устойчива и защищена от внешних воздействий.
Основные способы укладки цельных бревен:
- Внахлест или впритык.
- В охлупень.
- В сибирской миске или охлоп.
- Лапоть.
Эти способы являются наиболее надежными и популярными, поэтому их активно используют для укладки нависающих бревен на открытом воздухе. Однако для такого способа укладки требуется значительно больше древесины.
Способ соединения бревен 1: "В чашу или в бок".
Этот способ соединения пиломатериалов является самым старым, проверенным и надежным вариантом для строительства жилых и технических зданий.
Существует три основных подтипа:

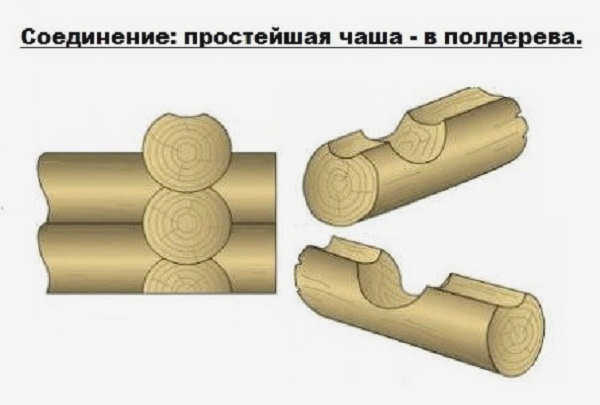

1. вполдерева – самый простой способ соединения углов. Помимо основного переруба в чашу, требуется дополнительный продольный паз для установки последующих бревен. Для герметизации креплений между бревнами укладывается любой уплотнительный материал для готового сруба.
2 Вариант "полубрус" аналогичен варианту "полубревно", но отличается расположением выреза для основного продольного паза. При таком способе монтажа крепежные вырезы делаются снизу, чтобы обеспечить максимальную герметичность соединения.

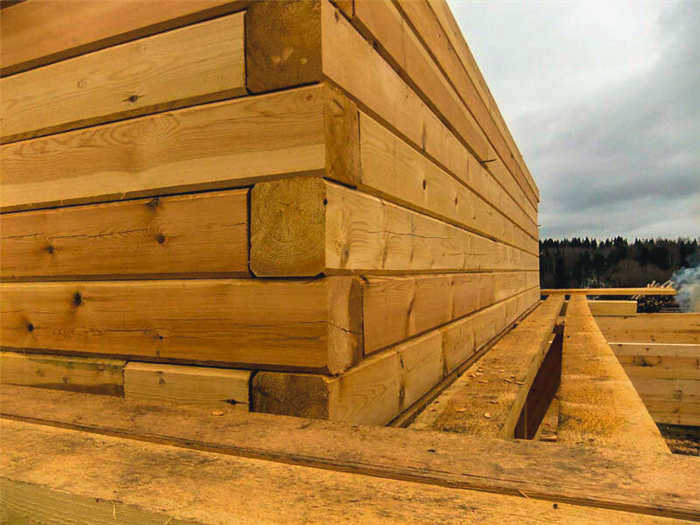

С остатками
Деревянное шпунтованное соединение может быть выполнено только из остатков брусьев, когда концы брусьев выступают за пределы стены. Плотники используют три типа стыковых соединений:
- Одностороннее соединение – самый простой, быстрый и дешевый вариант. В верхней части бруса вырезается поперечный паз шириной, равной ширине изделия. Паз будет иметь квадратную форму.
- Двустороннее соединение – пазы выбираются с обоих концов изделия. Размеры паза рассчитываются в соответствии с размерами древесины, но не менее 25% от высоты изделия.
- Четырехстороннее соединение считается самым сложным, но и самым прочным. Пазы делаются со всех четырех сторон, что делает установку наиболее прочной и надежной во всех плоскостях и по всем осям.
Без остатка
Из-за низкой прочности этого типа сборки древесина очень редко соединяется без остатка. Этот метод используется в одноэтажных или низких домах, нежилых или технических зданиях. Существует три различных метода сборки: шпунт, паз, соединение встык и нагельное соединение. Каждая технология используется для определенного соединения, но стыковое соединение является самым надежным.
Соединение встык – это когда брус укладывается лицевой стороной друг к другу и фиксируется с помощью металлических скоб, скоб, штифтов, спиц, саморезов или гвоздей. Надежность соединения обеспечивается тем, что торцы бруса должны быть ровными, а для повышения герметичности соединений потребуется дополнительная обработка стыков.
Соединение на углах
Чтобы избежать расщепления по длине балок, можно выбрать материал соответствующей длины. Однако невозможно построить дом без углов. Поэтому древесина чаще всего соединяется под углом. Здесь существует множество вариантов, наиболее популярные из которых:
- соединение встык;
- использование нагелей;
- использование шпунта и паза;
- полубрус;
- соединение "ласточкин хвост".
Все эти способы соединения древесины являются достаточно распространенными, надежными и проверенными. О некоторых из них, таких как соединение "ласточкин хвост", многие слышали, другие известны только профессионалам. Давайте поговорим о том, как соединить брус с помощью этих методов.
Соединение бревен "ласточкин хвост" используется при строительстве коммерческих зданий

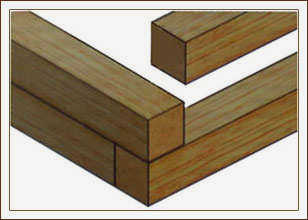

Первый метод, используемый при строительстве деревянных домов, – это соединение встык. Это самый простой способ сделать стыковое соединение на углах. Все, что нужно сделать, это плотно соединить концы брусьев и скрепить их с помощью стальных пластин с нагелями.
Не думайте, что такое соединение будет ненадежным в углах. Все зависит от мастерства плотника. При достаточном опыте соединение может прослужить многие десятилетия, главное – идеальное прилегание торцов.
Хотя метод стыкового соединения считается самым быстрым, его редко выбирают при строительстве. Это связано с тем, что через этот угол уходит много тепла. Зимой теряется много тепла. Поэтому стыковые соединения используются только в пристройках.
Более надежным вариантом соединения балок встык является метод "шпунт-паз". Этот метод значительно усиливает стыковое соединение. Шпонка вставляется в специальный паз в плотно подогнанных балках. Паз может быть выполнен в различных вариантах – поперечном, продольном или диагональном. Последний тип считается самым надежным, но и самым сложным.

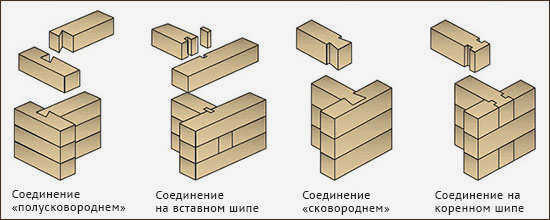

Создание Т-образного соединения
При строительстве дома из деревянных блоков часто возникает необходимость в создании Т-образного соединения. Это происходит в том случае, если необходимо возвести сплошную внутреннюю перегородку. Для данного типа соединения могут использоваться следующие типы:
- шпунт на шпунтовом соединении;
- прямой паз на опорном дюбеле;
- симметричный трапециевидный шпунт – глухой паз;
- симметричный трапециевидный шип – сковорода; – симметричный трапециевидный шип – тупой шип;
- трапециевидный прямоугольный шип – полукруглый шип.
Все эти виды соединений выполняются в одном и том же порядке. Из торца бруса, из которого будет возводиться перегородка, вырезается клин по форме, соответствующей выбранному типу соединения. В стене делается паз соответствующей формы и размера. Затем брус для перегородки просто вставляется в паз и закрепляется.
Способы соединения Т-образных балок
Как видите, существует множество способов соединения двух балок при строительстве деревянного дома. Есть из чего выбрать. Однако какой бы тип соединения вы ни выбрали, важно все делать аккуратно и с предварительной разметкой. Конечно, если у вас есть достаточный столярный опыт, вы можете сделать все пазы и нагели "на глаз", но зачастую мало кто обладает такими навыками.
В настоящее время деревянные дома только набирают популярность, поэтому настоящих мастеров мало. Поэтому лучше заранее все разметить и только потом брать в руки инструмент. В этом случае соединения балок будут надежными и прочными, а значит, ваш дом (или любое другое строение) простоит намного дольше.
На видео ниже вы можете наглядно увидеть, как сделать три основных соединения бруса: наращивание длины, соединение "ласточкин хвост" и Т-образное соединение.

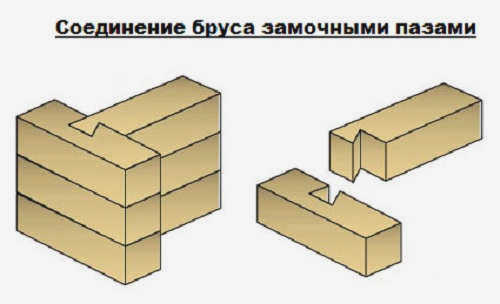

Соединение "шпунт-паз
Шпунтовое соединение – это соединение в виде шпунта и паза.
Этот тип соединения позволяет фиксировать пиломатериалы вдоль горизонтальной плоскости в местах их соприкосновения при возведении стен. Для его реализации используются следующие способы крепления:
- с помощью дюбелей и шипов;
- с помощью металлических дюбелей
- деревянные дюбели;
- использование фрезерованных замков
- использование саморезов
- использование скоб.
Если для крепления используются какие-либо металлические элементы, следует помнить, что в местах соединения металла и дерева происходит усиленная коррозия первого, что со временем приводит к преждевременному выходу из строя элементов конструкции. Этот способ крепления бруса является самым простым, дешевым и ненадежным, поэтому его следует применять только в тех случаях, когда другие варианты соединения по каким-либо причинам не могут быть использованы.
Если вы решили сэкономить время и деньги и скрепить балки гвоздями, используйте специальные гвозди без головки, которые вы можете сделать сами из 6-миллиметровой проволоки, которую нужно зенковать. Для этого верхний брус предварительно просверливается сверлом. В этом случае имейте в виду, что такой способ монтажа со временем приведет к образованию щелей в древесине, которые необходимо будет заделать.
Саморезы и скобы – это дополнительный и временный способ крепления, так как они ненадежны, служат недолго и портят внешний вид стены.
Наиболее распространенным способом устройства вентилируемого стыка является использование деревянных дюбелей. В этом случае вместо металлических изделий используются деревянные шпильки любой формы (круглые, прямоугольные, многогранные), которые вбиваются в подготовленные отверстия, а та часть, которая будет торчать, насаживается на соседнее бревно. Для шипов следует использовать прочную древесину. Нагели должны располагаться перпендикулярно волокнам древесины и иметь меньшую влажность, чем древесина, из которой изготовлены элементы дома. Этот метод прост в исполнении, но при этом достаточно надежен и долговечен.
Соединение на углах
Деревянное угловое соединение может быть выполнено как со шпунтом, так и без него. В первом случае используется соединение "шпунт-паз", которое может быть односторонним, двухсторонним или четырехсторонним. Соединение с односторонним пазом предполагает создание в каждой детали выемки в виде поперечного паза. Этот паз делается с верхней или нижней стороны.
При двухстороннем соединении пазы делаются снизу и сверху. Каждый из них должен быть примерно на ¼ высоты древесины. При использовании четырехстороннего паза пазы делаются с четырех сторон.
Соединение древесины без остатка может быть выполнено с помощью стыковых соединений, соединений "шип-паз" или шпоновых соединений. Самый простой метод – стыковое соединение, когда брус просто соединяется на концах и фиксируется металлическими пластинами с помощью скоб или гвоздей.

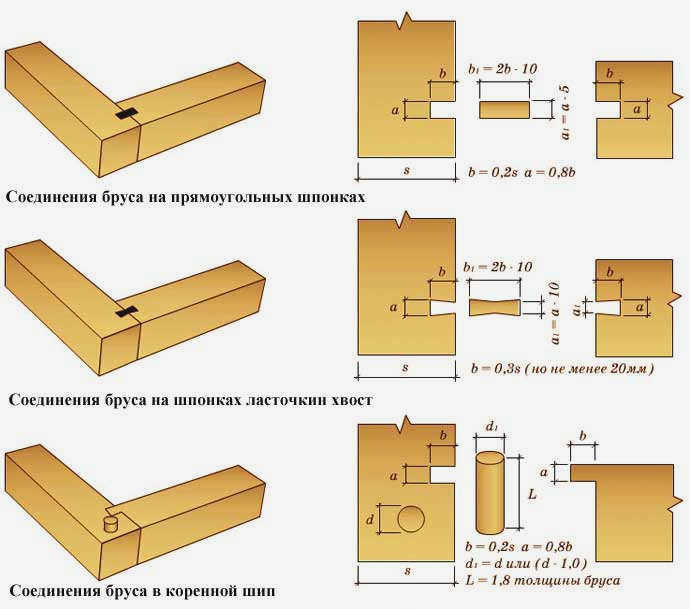

В конструкции нагельного уголка используется специальная вставка из твердой древесины. После установки нагеля на место он предотвращает смещение деревянной конструкции. Наиболее распространенным способом шипования углов является использование шпунта и паза. В этом случае паз делается на конце одной из балок, а вертикальный шип – на конце другого бруса. В этом случае надежность соединения напрямую зависит от количества крепежных элементов и пазов.
Одним из самых важных этапов в строительстве деревянной конструкции является соединение бревен. От его качества зависит надежность и долговечность всего здания. Поэтому выбор типа соединения и его выполнение должны быть выполнены с особой тщательностью.
