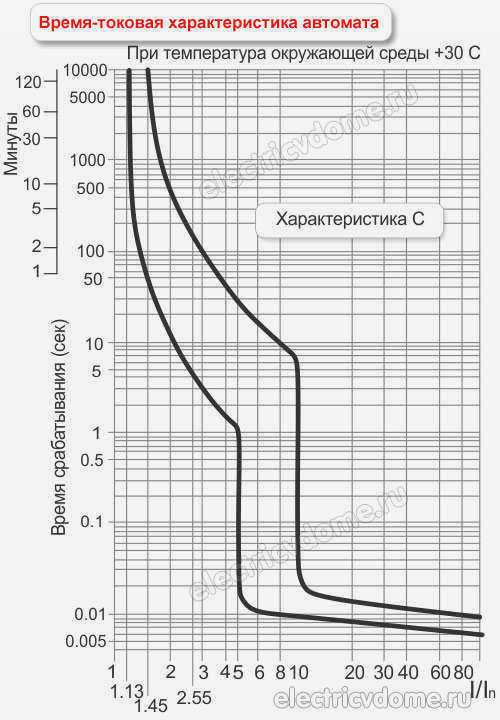

В мощных автоматических выключателях это значение обозначено на передней панели; в модульных автоматических выключателях оно обозначено буквой английского алфавита перед номинальным током. Оно указывает на характеристики тока времени.
Номинальный ток выключателя
Автоматические выключатели являются наиболее часто используемыми защитными устройствами в бытовых электроустановках. В этой статье объясняется, как выбрать номинальный ток автоматических выключателей. Настройка этих устройств не определяется произвольно, а рассчитывается в зависимости от места установки и подключаемых электроприборов.

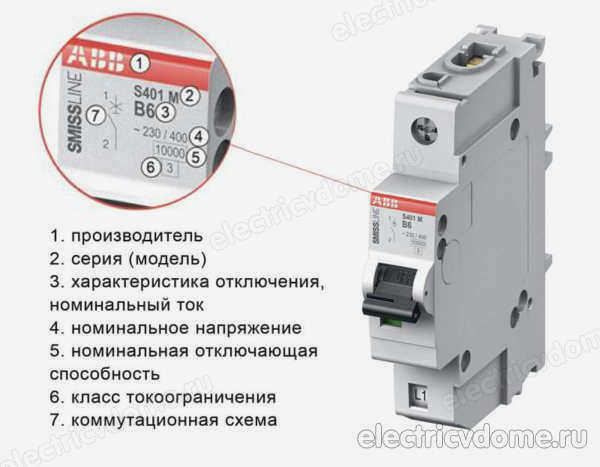

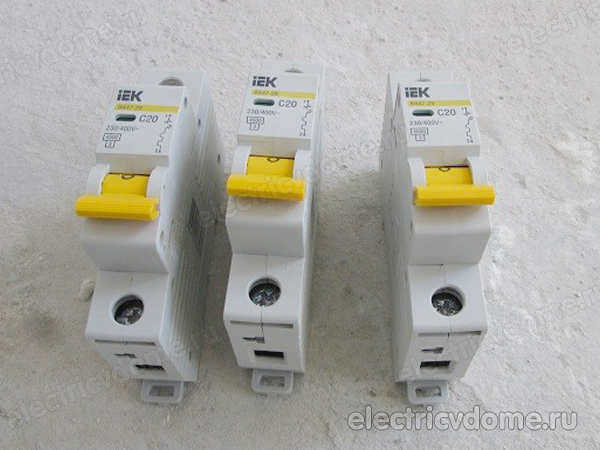

Основным параметром при выборе автоматических выключателей по току является настройка теплового расцепителя. Этот параметр нанесен на лицевой стороне автоматического выключателя, обычно с левой стороны над ручкой.

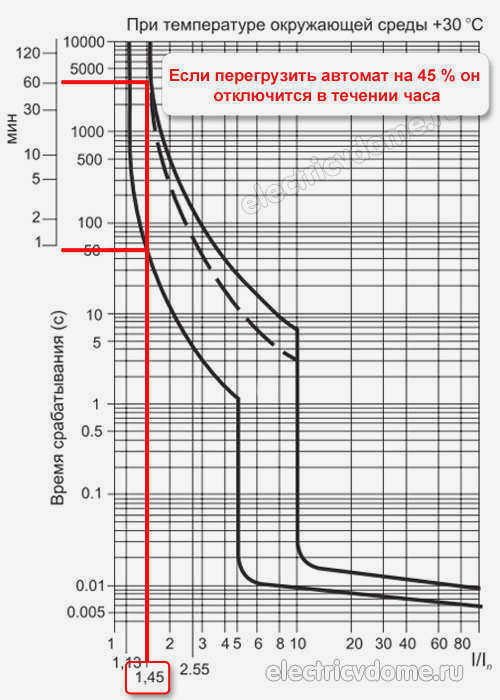

Она определяет, какой ток защитное устройство способно пропускать в течение неограниченного периода времени. При превышении установленного значения срабатывает автоматический выключатель. Время задержки зависит от величины тока, протекающего через автоматический выключатель.
Если ток превышает номинальный ток более чем в 3-20 раз, электромагнитный расцепитель сработает немедленно. Коэффициент сверхтока обозначается буквами "B", "C" и "D" в левой части дисплея. Номинальное значение тока.

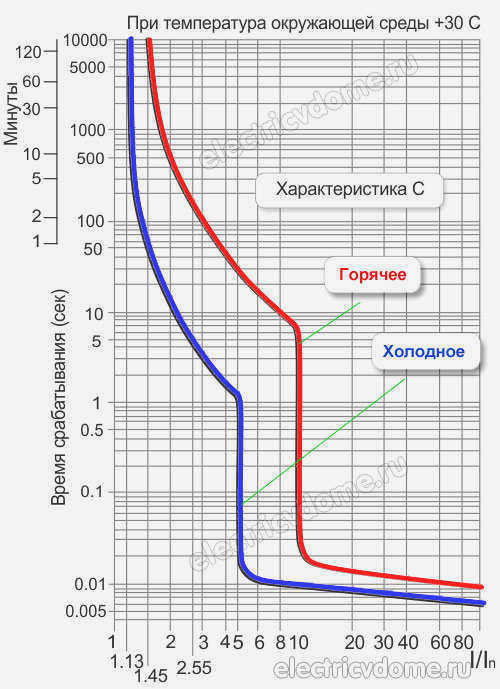

Установленное значение, напечатанное на корпусе, соответствует току срабатывания при температуре +30°C. Более высокие температуры снижают ток срабатывания. При более высоких температурах ток отключения уменьшается. Более высокие температуры уменьшают ток срабатывания, а более низкие температуры, например, при наружной установке в холодную погоду, увеличивают рабочий ток автоматического выключателя.
Кроме того, когда в распределительном устройстве установлено несколько автоматических выключателей, они "нагревают" друг друга. В документации, сопровождающей их продукцию, некоторые производители приводят поправочные коэффициенты, учитывающие эти факторы.

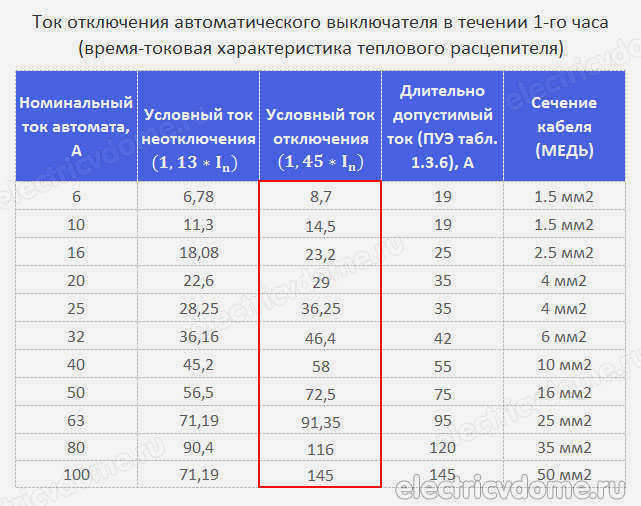

Производители выбирают номинальный ток автоматического выключателя не произвольно, а в соответствии с ГОСТ Р 50345-2010, раздел 5.3. Данный нормативный документ устанавливает рекомендуемые номинальные токи автоматических выключателей:
Аналогичные рекомендации приведены в стандартах других стран.
| Примечание: Некоторые компании выпускают автоматические выключатели с уставками от 0,5 до 4А. |
Основные параметры для выбора автоматических выключателей
Основными факторами, влияющими на выбор параметров автоматического выключателя, являются Номинальный ток и время-токовые характеристики.
Ограничение номинального тока, рассчитанное на основе подключенного оборудования или сечения кабеля, может быть любым, включая дробные значения, такие как 18А или 22,5А. Разумеется, приобрести автоматические выключатели с такими номиналами невозможно.
Номинальный ток автоматических выключателей определяется соответствующим ГОСТом и одинаков для всех производителей. В советское время выпускались автоматические выключатели типа АП или АЕ с уставкой ±20%, но в настоящее время они заменены более удобными и компактными модульными автоматическими выключателями.
При расчете номинального тока и выборе уставки выключателя выбирайте ближайшее стандартное значение, в зависимости от того, что защищает устройство:
- Для кабелей . Для предотвращения перегрева уставка выключателя должна выбираться по стандартной шкале следующего наименьшего значения из рассчитанного.
- Для устройств . Чтобы избежать неприятных отключений, номинальный ток автоматического выключателя следует выбирать как можно ближе к расчетному значению по стандартной шкале.
| Информация! Автоматические выключатели MCCB в бытовых установках в основном защищают кабели с сечением проводников, определяемым номиналом электроустановки. |
Для чего используются автоматические выключатели
Как видно из самого слова "автоматический выключатель" или "автоматический выключатель", это устройство самостоятельно, без вмешательства человека, отключает подачу электроэнергии в линию. Это происходит в двух случаях – при коротком замыкании и при перегрузке.
Это может произойти во время ремонта, если электрик случайно замкнул нулевой и фазный провода, или если была повреждена изоляция в распределительной коробке или любом электрическом устройстве.
В этом случае ток, протекающий в проводниках, может увеличиться до очень высокого значения, ограниченного только сопротивлением проводников и емкостью линии. В этом случае токоведущие проводники нагреваются до температуры воспламенения изоляции, что может привести к пожару, поэтому питание линии должно быть немедленно отключено.
Почему следует отключать электропитание в случае перегрузки?
Перегрузка линии не менее опасна. Когда по проводам течет ток, превышающий номинальный, они нагреваются. Это разрушает изоляционную оболочку кабеля и приводит к короткому замыканию.
Процесс нагревания проводов занимает некоторое время, поэтому защита от перегрузки служит для защиты линии, отключая питание электрооборудования при возникновении проблемы.
| Информация! Перегрузка по току при запуске электродвигателя является нормальным явлением и длится меньше, чем время задержки автоматического выключателя. |
Перегрузка может быть вызвана одновременным включением больших электроприборов, неисправностью электрооборудования или запуском электродвигателя, например, пылесоса или кондиционера.
Хотя практически любой автоматический выключатель сработает в случае короткого замыкания, неправильно подобранное устройство отключит питание при номинальном токе сети или не защитит проводку от перегрева, поэтому перед установкой следует рассчитать номинал автоматического выключателя.
Опасность неподходящих проводников для сетевых нагрузок
Выбор правильного номинала автоматического выключателя является важной задачей при строительстве, ремонте и расширении электрической сети. Ошибки в выборе защитного устройства делают цепь восприимчивой к внезапным скачкам напряжения.
Однако, помимо выбора наиболее подходящего автоматического выключателя, не менее важно правильно рассчитать площадь поперечного сечения кабеля. Если проводка имеет недостаточную мощность, то при увеличении нагрузки, превышающей номинальные значения, проводка начнет заметно нагреваться. Критическое повышение температуры приведет к расплавлению изоляционного слоя и может стать причиной пожара.
См. также:
Справочник компаний, специализирующихся на установке кухонных плит и каминов.
В качестве иллюстрации приведем пример, показывающий опасность, возникающую, когда сечение кабеля не соответствует энергопотреблению подключенных к сети приборов. Предположим, что была приобретена квартира в старом доме и к ней подключены современные приборы с высоким энергопотреблением.

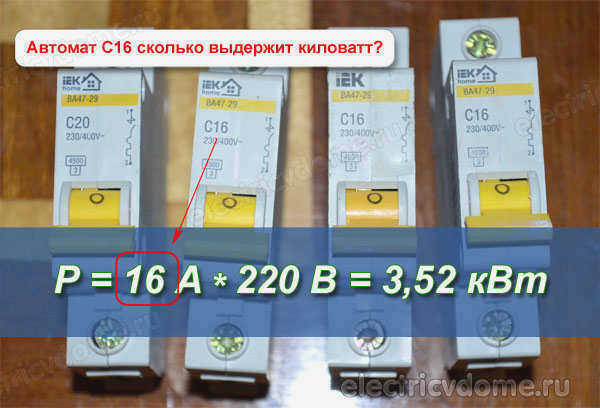

Рассчитав общую мощность, владельцы пришли к выводу, что общая нагрузка составляет 5 киловатт. Это соответствует примерно 23 амперам. Логично было бы установить автоматический выключатель на 25 ампер. Выбор мощности выключателя кажется правильным, и коммуникации готовы к безопасному использованию.
Однако, когда все электроприборы подключены, через некоторое время появляется запах горелого изоляционного слоя и дым в квартире. Если немедленно не отключить сеть от сети, возгорание проводки неизбежно. В этом случае автоматический выключатель не срабатывает, поскольку он не превысил номинальную мощность, на которую был рассчитан.
Защита самого слабого звена
Приведенный выше пример иллюстрирует необходимость расчета номиналов выключателей с учетом не только общей мощности подключаемых устройств, но и несущей способности кабелей, составляющих сеть.
Часто, особенно в старых зданиях, электрические соединения, даже в пределах одного жилища, могут состоять из проводов разного сечения. В этом случае определяется самый тонкий проводник, а защитная цепь рассчитывается на основе минимальных значений.
ПУЭ четко регламентирует этот момент, указывая на необходимость защиты наиболее подверженного воздействию участка сети. Номинал устанавливаемого автоматического выключателя должен находиться в пределах суммарной мощности оборудования, подключенного к сети. Исходя из этого, проводка должна быть способна выдержать эту нагрузку. В противном случае автоматический выключатель должен быть установлен исходя из минимальной площади поперечного сечения проводников в цепи.
Если игнорировать эти требования, то претензии к производителям устройств в случае аварии будут необоснованными. Вследствие выбора неправильного номинала для устройства защиты опасность, связанная с эксплуатацией сети, многократно возрастает.
Читайте также:
Удобно ли пользоваться кухней без ручек?
Какой тип кабеля использовать
Самый распространенный тип электрического подключения в квартирах или загородных домах – однофазный. По этому критерию выбирают двух- или трехжильный кабель. Диаметр сечения должен соответствовать размеру клемм, установленных на выключателе C16. Максимальное сечение, которое может быть использовано в данной ситуации, составляет 25 мм2. Однако это значение в первую очередь зависит от металла проводника, т.е. меди или алюминия.
| Характеристики | Алюминиевая проводка | Медная проводка |
| Минимальное сечение, мм2 | 2,5 | 0,4 |
| Пропускная способность по току, кВт | Менее 3 при минимальном сечении | Превышает коэффициент примерно 1,6 |
| Срок службы, лет | 15-20 | 40-50 |
| Срок службы | Легко хрупкий из-за нескольких изгибов в одной точке | При равномерном сечении жил показатель хрупкости превышает в 2-3 раза. Лучшие пластические свойства позволяют легко прокладывать в самых труднодоступных местах. Изделие не трескается после длительного использования. |
| Простота использования | При подключении к розетке современному потребителю требуется сечение не менее 4 мм2. Исходя из этого, подключение к выключателю C16 невозможно. | При подключении к розетке для современного потребителя требуется сечение 2,0-2,5 мм2. Это означает, что при монтаже не возникнет непредвиденных трудностей. |
| Степень окисления | Жилы, оставленные без изоляции, быстро окисляются. Самовосстанавливающийся слой не способен полностью защитить металл от контакта с воздухом. Чтобы не снижать допустимую нагрузку, используется специальная паста из кварцевого вазелина. | Медь имеет хорошие показатели электропроводности. Однако она снижается при окислении, но не так быстро, как у алюминия. |
Инструкции по подключению

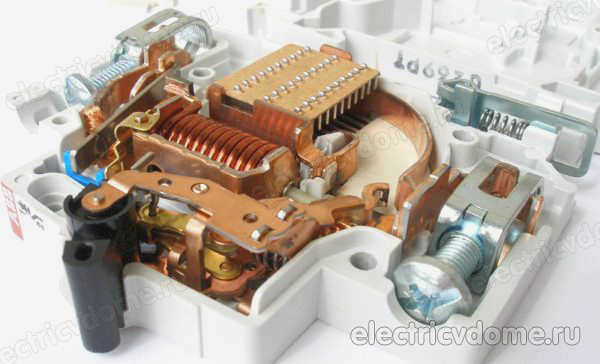

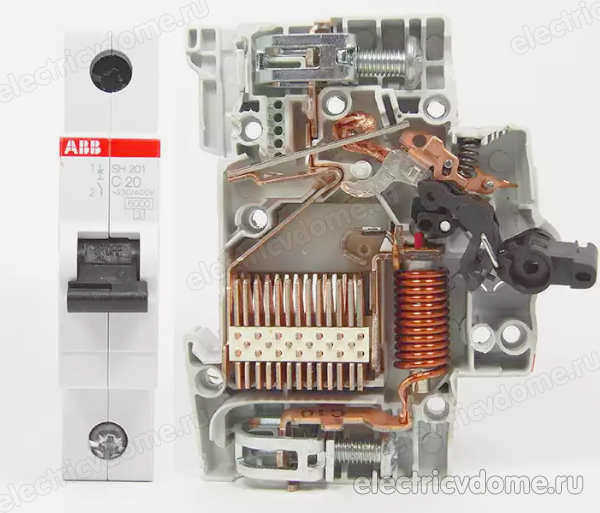

Прежде чем обсуждать, как подключить автоматический выключатель на 16 ампер, важно понять основные элементы конструкции устройства. Он состоит из:
- Верхняя контактная клемма.
- Нижняя контактная клемма.
- Ручка переключения.
- Электромагнитный расцепитель.
- Термический (биметаллический) нормально открытый контакт.
Читайте также:
Подключение автоматического выключателя: определение, функции и схема подключения
При подготовке провода для автоматического выключателя (или любой другой точки в цепи) соблюдайте правила цветовой маркировки. Это простое требование, которое упростит последующую установку и эксплуатацию. Требования указаны в государственном стандарте ГОСТ Р 50462-92 и выглядят следующим образом:
- N – нейтраль, ноль, минус. Синий или голубой рабочий провод. В распределительном щите он крепится к шине с помощью зажима, гайки. В советских коробках он может быть приварен к корпусу.
- PE – земля, заземление. Изоляция с желто-зелеными диагональными полосами.
- L – фаза, плюс. Может иметь широкую цветовую маркировку в соответствии с национальными нормами: красный, белый, черно-коричневый, серый, розовый, бирюзовый. Всегда подключается "в разрыв", с возможностью принудительного отключения цепи.
Полезно! Цветовая маркировка применяется как к однофазным, так и к трехфазным цепям.
