Таблица мощности автоматов на 220 по нагрузке

Чтобы узнать более точную нагрузку, вы можете проверить паспорт или заводскую табличку на всем электрооборудовании.

Расчет силы тока автоматического выключателя

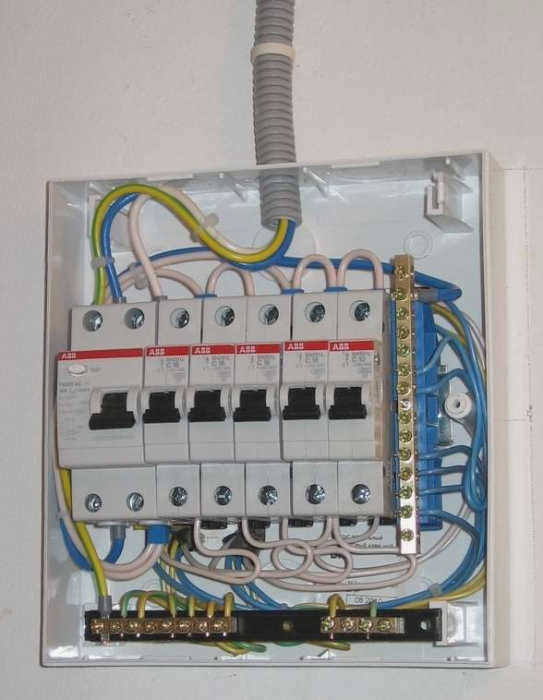

Для обеспечения безопасности проживающих в доме людей, а также для защиты проводки и электроприборов в главном распределительном щите устанавливаются различные автоматические выключатели. Существует множество типов таких устройств, но одним из них обязательно должен быть автоматический выключатель или автоматический выключатель.

Однако первое появившееся устройство не должно быть подключено. Параметры этого устройства должны соответствовать параметрам проводки, характеристикам существующих устройств и другим факторам. Поэтому, планируя проводку при строительстве или ремонте дома, важно знать, как рассчитать силу тока автоматического выключателя.

Какие автоматические выключатели необходимы для

Как видно из самого слова "автоматический выключатель" или "автоматический выключатель", это устройство отключает питание линии самостоятельно, без вмешательства человека. Это происходит в двух случаях – короткое замыкание и перегрузка.

Это может произойти во время ремонта, если электрик случайно замкнул нулевой и фазный провода, или если была повреждена изоляция в распределительной коробке или любом электроприборе.

В этом случае ток, протекающий в проводниках, может увеличиться до очень большого значения, ограниченного только сопротивлением проводников и емкостью линии. В этом случае токоведущие проводники нагреваются до температуры воспламенения изоляции, что может привести к пожару, поэтому линия должна быть немедленно обесточена.

Для чего используется автоматический выключатель

Основной функцией автоматического выключателя является защита электрической сети от перегрузки, короткого замыкания и вытекающих из этого неприятных последствий в виде возгорания электропроводки или выхода из строя электрооборудования.

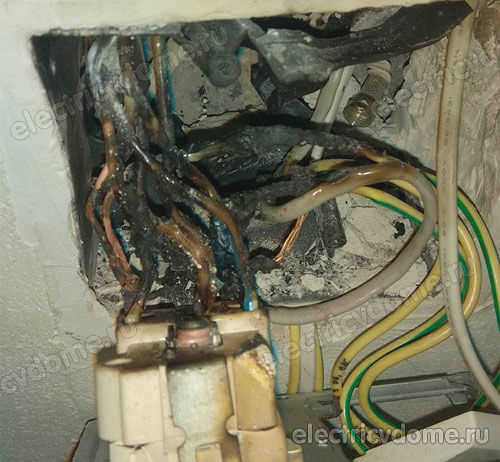

В случае возникновения аварийной ситуации, например, перегрузки, если система не защищена, ток, который может выдержать электрический провод, будет превышен. Проводник нагреется, изоляция расплавится и произойдет произойдет короткое замыканиеСила тока увеличится в тысячи раз, и вся электрическая система мгновенно загорится.

Результаты таких аварий часто можно услышать в СМИ под заголовком "пожар в электроустановке стал причиной пожара и травм".

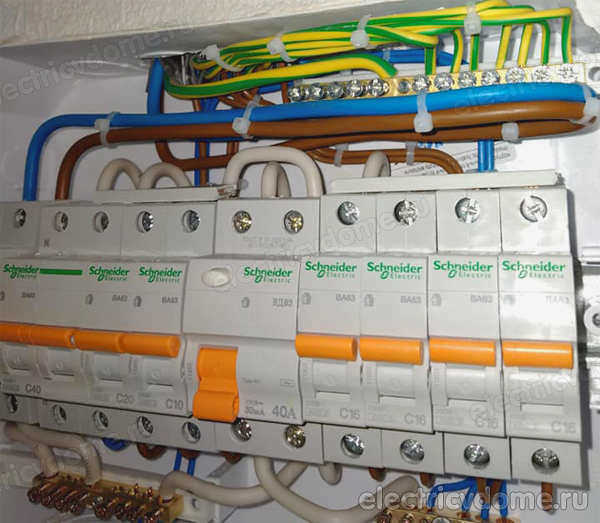

Чтобы предотвратить такие последствия, правила и стандарты в области электрооборудования требуют следующего Устанавливать автоматические выключатели Соответствующий номинал для электропроводки в каждом помещении.

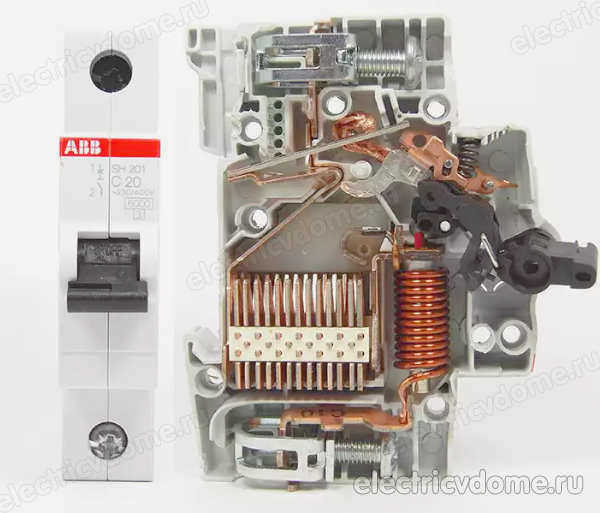

Конструкция автоматического выключателя

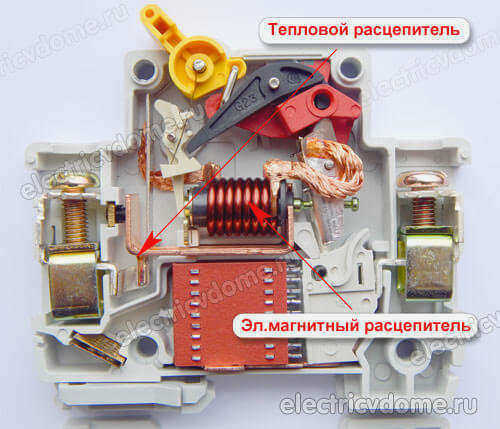

Современные автоматические выключатели принципиально не отличаются и имеют в своем составе два устройства: электромагнитный расцепитель и тепловой расцепитель.

Тепловой расцепитель состоит из биметаллической пластины, которая нагревается при протекании через нее тока. Если ток, протекающий через выключатель, превышает номинальный ток в течение длительного периода времени, пластина нагревается и изгибается, отключая механизм расцепления выключателя.

Электромагнит представляет собой катушку с проволочным сердечником и намотанной на него пружиной. Этот механизм защищает электросеть от высоких токов (например, из-за короткого замыкания) и в случае возникновения такой ситуации немедленно отключает питание. Принцип действия прост: при возникновении сверхтока в катушке возникает индуцированный магнитный поток, который перемещает сердечник, который воздействует на механизм расцепления и отключает автоматический выключатель.

Выбор номинального тока и мощности автоматического выключателя

Для того чтобы выбрать подходящий автоматический выключатель, удобно рассчитать ток на киловатт мощности нагрузки и составить соответствующую таблицу. Используя формулу (2) и коэффициент мощности 0,95 для напряжения 220 В, получаем

1000 Вт / (220 В x 0,95) = 4,78 A

Поскольку часто бывает так, что напряжение нашей сети ниже предела 220 В, более чем справедливо принять значение 5 А на 1 кВт. Тогда таблица зависимости тока нагрузки в таблице 1 будет выглядеть следующим образом:

В этой таблице приведено приблизительное значение переменного тока, протекающего через однофазную электрическую сеть при включении бытовых приборов. Обратите внимание, что речь идет о пиковой, а не о средней потребляемой мощности. Эту информацию можно найти в документации, прилагаемой к прибору. На практике удобнее использовать таблицу предельной нагрузки, учитывающую факт наличия автоматических выключателей определенного номинала тока (Таблица 2):

Выбор номинала автоматического выключателя на основе сечения проводника

После определения номинала автоматического выключателя на основе "подвешенной" нагрузки важно убедиться, что проводка может выдержать соответствующий ток. В качестве ориентира можно использовать следующую таблицу для медных проводников и однофазных цепей (Таблица 3):

Как видите, все три параметра (мощность, ток и сечение проводника) связаны между собой, поэтому в принципе номинал автоматического выключателя может быть выбран в соответствии с любым из них. Однако важно убедиться, что все параметры соответствуют друг другу, и при необходимости внести соответствующие коррективы.

Во всех случаях следует помнить о следующих моментах:

1. Установка автоматического выключателя со слишком высокой силой тока может привести к тому, что электрооборудование, не защищенное собственным предохранителем, выйдет из строя до отключения.
2. Автоматический выключатель с низкой силой тока может стать источником нервного напряжения, отключая электричество в доме или отдельных комнатах при включении чайника, утюга или пылесоса.

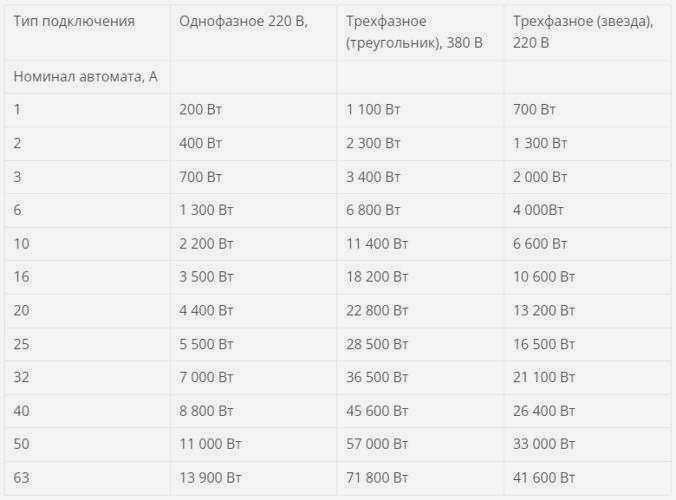

Выбор автоматического выключателя по мощности: таблица

Чтобы выбрать автоматический выключатель по мощности (P), воспользуйтесь формулой для расчета тока нагрузки, а затем, используя полученные данные, выберите автоматический выключатель с большим значением.

Пример выбора автоматического выключателя

Первым шагом является расчет суммы всех мощностей, для которых необходимо выбрать автоматический выключатель. Автоматический выключатель в квартире подключен к кабелю, ведущему на кухню, где к розеткам подключены чайник мощностью 2,2 кВт, микроволновая печь мощностью 700 Вт и хлебопечка мощностью 720 Вт. Общая мощность электроприборов составляет 3 620 Вт = 3,62 кВт. Рассчитаем ток по формуле:

I – потребляемый ток;

P – суммарная мощность потребителей;

U – напряжение сети.

I = 3 620/220 = 16,4А

Как видно, ток, потребляемый нагрузкой, составляет 16,4 А. Исходя из этого, можно выбрать АВ. Можно использовать автоматический выключатель на 16 А, но он будет работать на пределе своих возможностей. Каждый автоматический выключатель рассчитан на определенный номинальный ток 13% и при перегрузке будет работать некоторое время. Зачем брать АВ, который будет работать на пределе. Нужно брать с перегрузкой. Другой номинал АВ – 20 А.

Для более точного определения нагрузки обратитесь к техническому паспорту или возьмите данные с паспортной таблички, которая находится на всех устройствах.

Чтобы выбрать автоматический выключатель в соответствии с его номиналом, обратитесь к таблице номиналов.

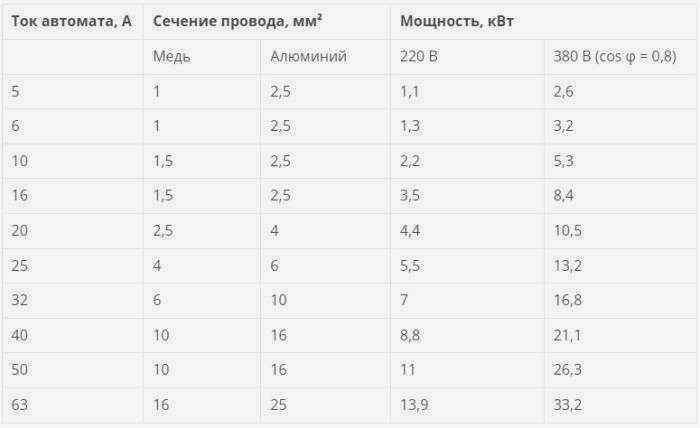

Выбор автоматического выключателя по сечению провода – таблица

Промышленность выпускает провода или кабели определенных сечений. Каждое сечение провода имеет определенную допустимую силу тока. Это также позволяет выбрать автоматический выключатель (АВ) в соответствии с его номиналом. Если вы не уверены в конкретном проводе или кабеле, корпус можно рассчитать по формуле.

Самый простой способ – воспользоваться таблицей, по которой можно с первого взгляда определить, какой тип автоматического выключателя вам нужен. Цифры в таблице не учитывают длину провода (кабеля).

Самое главное при выборе АВ и сечения кабеля – убедиться, что ток автоматического выключателя меньше допустимого тока кабеля.

Не забывайте, что перед выбором провода (кабеля) необходимо знать общую мощность потребителя энергии, и только в конце АВ.

В этой статье вы узнаете, как правильно выбрать автоматический выключатель. Прежде чем купить автоматический выключатель, вы должны знать, какие производители выпускают качественную продукцию. Выбирайте только проверенные компании.
