Таблица пуэ выбор сечения кабеля по току

Как рассчитать площадь поперечного сечения многожильного кабеля? С самого начала подчеркнем, что невозможно просто взять весь пучок кабелей штангенциркулем и произвести измерение за один раз. В этом тонком процессе даже воздушный зазор имеет значение. Вам нужно измерить диаметр одного проводника, затем умножить его на количество проводников в проводе/кабеле. А затем подставить его в формулу сечения, описанную выше.

Содержание

Выбор сечения токоведущей жилы

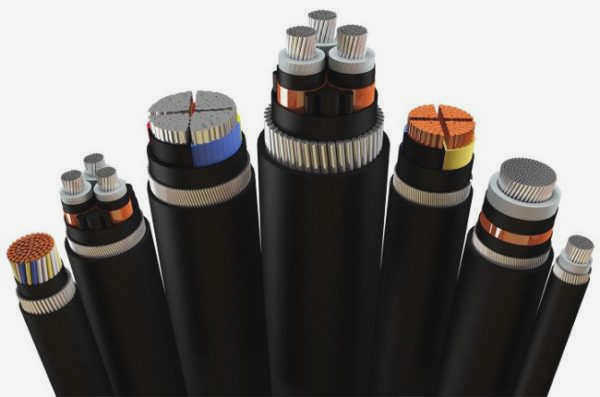

Под сечением токоведущего кабеля понимается усеченная площадь кабеля. Часто она бывает круглой и состоит из 1 жилы – в этом случае площадь сечения равна площади круга. Если кабель сращивается, необходимо рассчитать сумму всех сечений. Во всем мире действуют определенные стандарты сечений, поэтому таблица сечений кабеля будет одинаковой для Европы и стран СНГ.

Расчет сечений на основе плотности тока

Прежде всего, необходимо рассчитать потребляемый ток:

Просто сложите токи всех потребителей и рассчитайте сечение:

Для открытой проводки 10А равны 1 мм2 для медного кабеля; 8А равны одному квадратному миллиметру алюминиевого кабеля;
Для скрытой проводки каждый дополнительный 10А равен 1,25 мм2 для медного кабеля; каждый 8А = 1,25 мм2 для алюминиевого кабеля.

Этот метод называется расчетом плотности тока. Значение в диапазоне 6…10А/мм2 определено специалистами экспериментально.

Расчет с помощью онлайн-калькулятора

Многочисленные онлайн-калькуляторы предлагают автоматический расчет площади поперечного сечения. Как рассчитать площадь сечения кабеля с помощью такого калькулятора? Популярный алгоритм предлагает ввести некоторые известные характеристики: вид тока (переменный или постоянный), материал проводника (Cu или Al), общую мощность подключенной нагрузки (в кВт), номинальное напряжение. Также для систем переменного тока при расчете площади поперечного сечения важно знать тип питания – однофазное или трехфазное.

Способ прокладки кабеля также влияет на максимально допустимую нагрузку из-за различных условий теплоотдачи (открытый монтаж способствует лучшему охлаждению кабеля по сравнению с кабелепроводом, а в земле кабель меньше всего нагревается и может выдерживать более высокие значения непрерывного номинального тока).

Количество нагруженных проводников в пучке будет различным для постоянного и переменного тока, а также для однофазных и трехфазных систем переменного тока. Поэтому в сети постоянного тока все проводники считаются нагруженными, в то время как в сети переменного тока это не так:

В 1-фазной сети нагруженными являются фазный и нейтральный проводники;
В 3-фазной сети нагружены только фазные проводники (нейтральные защитные и рабочие проводники не учитываются).

Это означает, что примерами загруженности проводов в пучке при расчете могут быть: два, три или четыре провода в отдельной изоляции, два или три провода в общей изоляции и т.д.

Обратите внимание, что онлайн-калькулятор расчета сечения предлагает только предварительные и приблизительные результаты. Полученные значения не могут быть использованы в реальных проектах электроснабжения без профессиональной оценки.

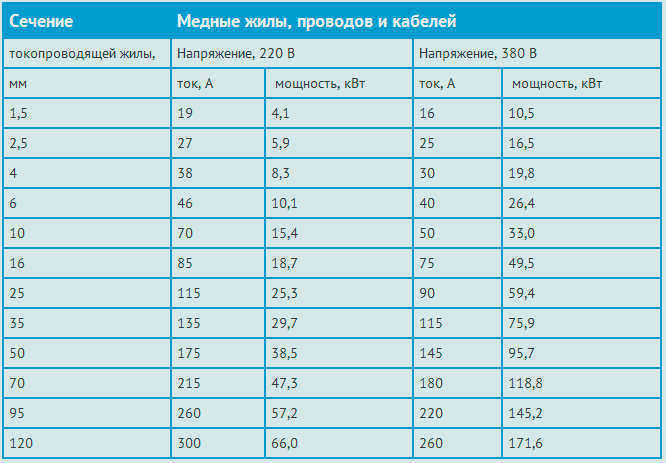

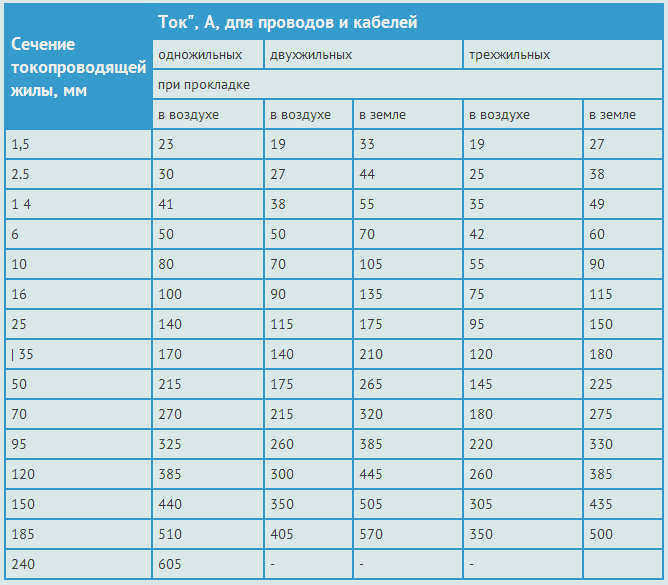

Допустимый длительный ток для медных проводов

Допустимый длительный ток медных проводников с металлической защитной оболочкой и медных кабелей со свинцовой, ПВХ, наиритовой или резиновой оболочкой, бронированных и небронированных.

* Токи относятся к проводникам и кабелям с нулевым проводником и без него.

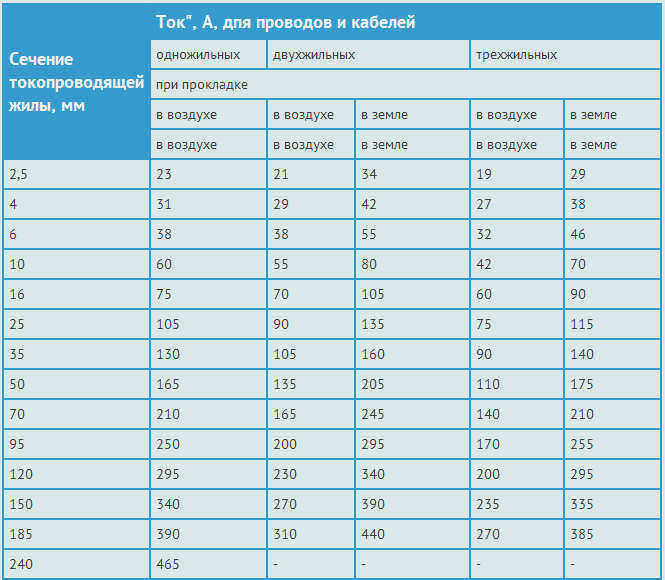

Допустимые длительные токи для кабелей с алюминиевыми жилами

Допустимый непрерывный ток для алюминиевых кабелей с резиновой или пластмассовой изоляцией в свинцовой, ПВХ и резиновой оболочках, бронированных и небронированных.

Примечание. Допустимый длительный ток для четырехжильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ может быть выбран из этой таблицы, как и для трехжильных кабелей, но с коэффициентом 0,92.

Расчет сечения кабеля в зависимости от мощности и длины

Длина кабеля влияет на падение напряжения. Поэтому напряжение на конце кабеля может быть снижено и может быть недостаточным для работы электроприбора. Для бытовых источников питания этими потерями можно пренебречь. Достаточно будет кабеля на 10-15 см длиннее. Этот запас будет использован для прокладки проводов и соединений. Если концы кабеля подключаются к распределительному щиту, дополнительная длина должна быть еще больше, так как будут подключены автоматические выключатели.

При прокладке кабелей на большие расстояния необходимо учитывать падение напряжения. Каждый кабель характеризуется своим электрическим сопротивлением. Этот параметр зависит от:

Длины проводника, единица измерения: м. При ее увеличении возрастают потери.
Площади поперечного сечения, измеряется в мм². При увеличении площади поперечного сечения падение напряжения уменьшается.
Удельное сопротивление материала (справочное значение). Указывает сопротивление проводника площадью 1 квадратный миллиметр на метр.

Падение напряжения численно равно произведению сопротивления и силы тока. Допустимо, чтобы указанное значение не превышало 5%. Если это не так, следует использовать кабель большего сечения. Алгоритм расчета сечения кабеля в зависимости от максимальной мощности и длины:

В зависимости от мощности P, напряжения U и величины cosf isf, находим ток по формуле: I=P/(U*sf). Для электрических сетей, используемых в домашних хозяйствах, cosf = 1. В промышленности cosf рассчитывается как отношение активной мощности к кажущейся мощности. Последняя состоит из активной и реактивной мощности.
Токовое сечение проводника определяется по соответствующим таблицам ПУЭ.
Рассчитайте сопротивление проводника по формуле: Ro=ρ*l/Sгде ρ – удельное сопротивление материала, l – длина проводника, S – площадь поперечного сечения. Учтите, что ток течет по кабелю не только в одном, но и в противоположном направлении. Следовательно, общее сопротивление: R = Ro*2.
Найдите падение напряжения из соотношения: ΔU=I*R.
Определите падение напряжения в процентах: ΔU/U. Если рассчитанное значение больше 5%, выберите наибольшее сечение кабеля из паспорта кабеля.

Открытая и закрытая прокладка кабеля

В зависимости от расположения кабели делятся на два различных типа:

В настоящее время в квартирах прокладываются кабели скрытого монтажа. В стенах и потолках создаются углубления для скрытого монтажа или потолочные углубления для размещения кабелей. После прокладки кабелей углубления заштукатуриваются. В качестве проводника используется медь. Все планируется заранее, поскольку со временем отделку придется снимать, чтобы удлинить проводку или заменить компоненты. Плоские провода и кабели чаще всего используются при скрытом монтаже.

При поверхностном монтаже кабели прокладываются вдоль поверхности помещения. Предпочтительны гибкие кабели круглой формы. Их легко проложить в кабельных каналах и пропустить через гофры. При расчете нагрузки на кабель учитывается способ его прокладки.
