Как проверить сечение кабеля (проводника) по диаметру?

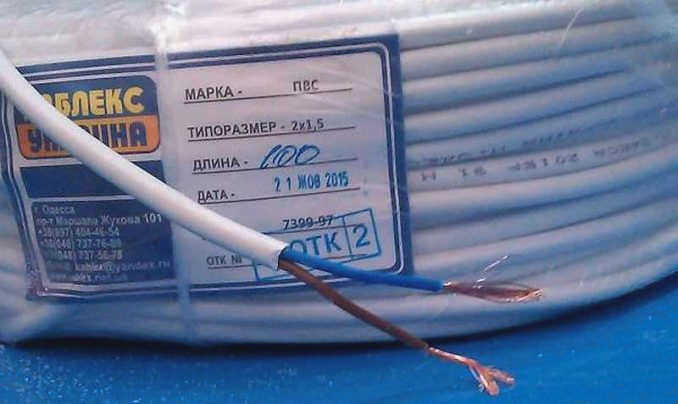

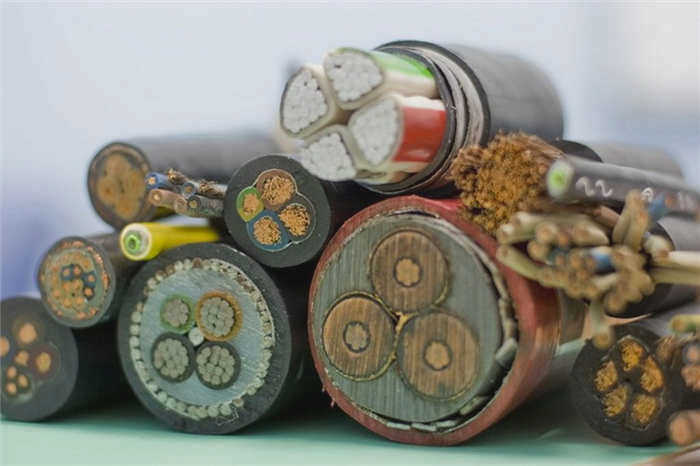

Как правило, диаметр кабеля должен соответствовать заявленному значению. Например, если в маркировке указано, что кабель 3 x 2,5, то сечение проводника должно быть точно 2,5 мм2 . В реальности вы увидите, что фактический размер может отличаться на 20-30%, а иногда и больше. Каковы риски? Перегрев или плавление изоляции со всеми вытекающими последствиями. Вот почему полезно знать размер кабеля перед покупкой, чтобы определить его площадь поперечного сечения. Ниже мы узнаем, как рассчитать площадь поперечного сечения кабеля на основе его диаметра.

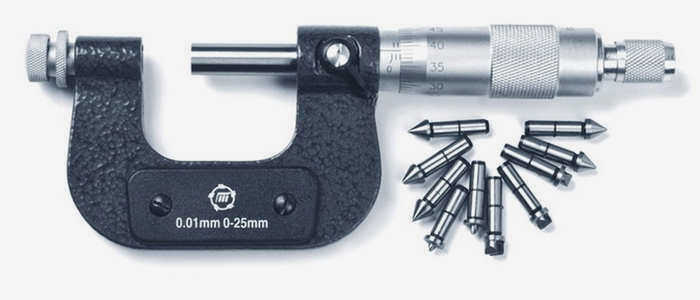

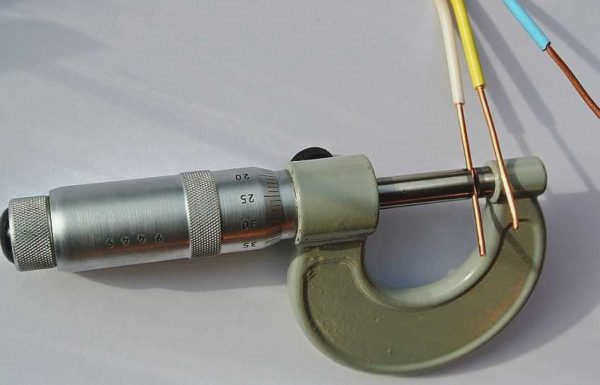

Для измерения диаметра проволоки можно использовать штангенциркуль или любой микрометр (механический или электронный). Электронные проще в использовании, но не у всех они есть. Вам нужно измерить саму жилу без изоляции, поэтому предварительно отодвиньте ее или удалите небольшой кусочек. Вы можете сделать это, если продавец разрешает это. Если нет, купите небольшой кусок для тестирования и измерьте на нем. Измерьте диаметр на зачищенном проводе, а затем вы сможете определить фактическое сечение провода по найденным измерениям.
Какой калибр лучше всего подходит в данном случае? Если мы говорим о механических моделях, то микрометр. Он обладает более высокой точностью измерений. Если речь идет об электронных вариантах, то оба дают вполне надежные результаты для наших целей.

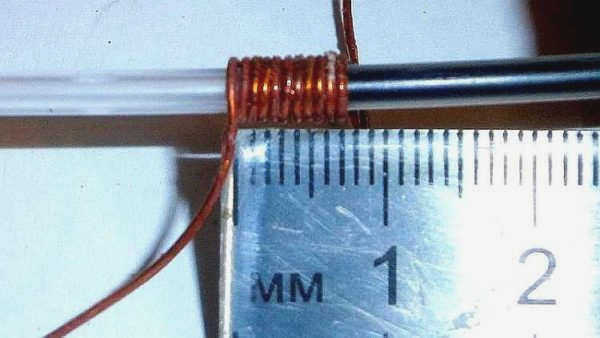

Если у вас нет штангенциркуля или микрометра, возьмите с собой отвертку и линейку. Вам придется отрезать довольно приличный кусок проволоки, так что на этот раз без покупки пробного образца не обойтись. Поэтому снимите изоляцию с куска провода длиной 5-10 см. Оберните провод вокруг цилиндрической части отвертки. Расположите витки вплотную друг к другу, без зазоров. Все витки должны быть полными, т.е. "хвосты" проволоки должны идти в одном направлении – например, вверх или вниз.
Определение сечения провода по его диаметру: формула
Провода в кабеле имеют круглое сечение. Поэтому для расчетов мы используем формулу для площади круга. Ее можно найти как по радиусу (половина измеренного диаметра), так и по диаметру (см. формулу).
Например, рассчитаем площадь поперечного сечения проводника в соответствии с размерами, которые мы вычислили ранее: 0,68 мм. Сначала воспользуемся формулой с радиусом. Сначала найдем радиус: разделим диаметр на два. 0,68 мм / 2 = 0,34 мм. Затем вводим это значение в формулу
S = π * R 2 = 3,14 * 0,34 2 = 0,36 мм 2
Для расчета сначала возведите в квадрат 0,34, а затем умножьте результат на 3,14. Поперечное сечение этого провода составляет 0,36 квадратных миллиметров. Это очень тонкий провод, который не используется в электросетях.
Давайте рассчитаем площадь поперечного сечения кабеля, используя вторую часть формулы. Вы должны получить точно такое же значение. Разница может составлять тысячные доли из-за разного округления.
S = π/4 * D 2 = 3,14/4 * 0,68 2 = 0,785 * 0,4624 = 0,36 мм 2
В этом случае разделите 3,14 на четыре, затем возведите диаметр в квадрат и перемножьте два полученных числа. Это даст вам аналогичное значение, как и должно быть. Теперь вы знаете, как рассчитать диаметр кабеля. Какая бы из этих формул ни была для вас более удобной, используйте ее. Разницы нет никакой.
Диаметр кабеля и материалы, из которых может быть изготовлен проводник
Проводник передает определенное количество энергии. Это количество зависит от ряда факторов, главным из которых является материал проводника. Сердечником проводов и кабелей могут быть следующие цветные металлы:
Алюминий. Их основное преимущество заключается в том, что алюминиевые проводники дешевы и легки. К отрицательным чертам относятся: восприимчивость к механическим повреждениям, низкая электропроводность, высокое переходное электрическое сопротивление окисленных поверхностей.
Медь. Этот металл также является самым популярным по сравнению с другими конкурентными вариантами. Его основные свойства – низкое электрическое сопротивление и низкое контактное сопротивление, он достаточно гибкий и прочный, легко паяется и сваривается.
Оксид алюминия. Тип сплавления двух металлов. Это кабельная продукция с алюминиевыми жилами, покрытыми медью. Они обладают несколько меньшей электропроводностью, чем их медные аналоги. Они также легки, имеют среднее сопротивление и относительно недороги.
Диаметр кабеля и как определить сечение кабеля на основе диаметра

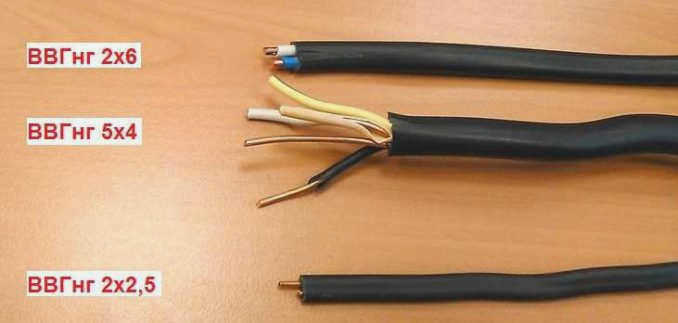

Диаметр каждого кабеля должен соответствовать параметрам, указанным в сопроводительной документации. Однако, к сожалению, это не всегда так. Например, если в маркировке указано, что кабель имеет размер 3 X 2,5его сечение должно быть не менее 2,5 мм2. Но когда вы сами проверите его дома, результат может не соответствовать обещаниям производителя. Неудивительно, если вы обнаружите, что провод на 20-30% меньше заявленного значения. Поэтому лучше дополнительно проверить и определить диаметр провода.
Чтобы определить диаметр провода, его необходимо измерить. Для этого можно использовать штангенциркуль или микрометр .. Используются механические и электронные (с цифровым экраном) приборы. Первые более распространены и измеряются чаще, но в некоторых случаях предпочтение отдается электронным приборам.

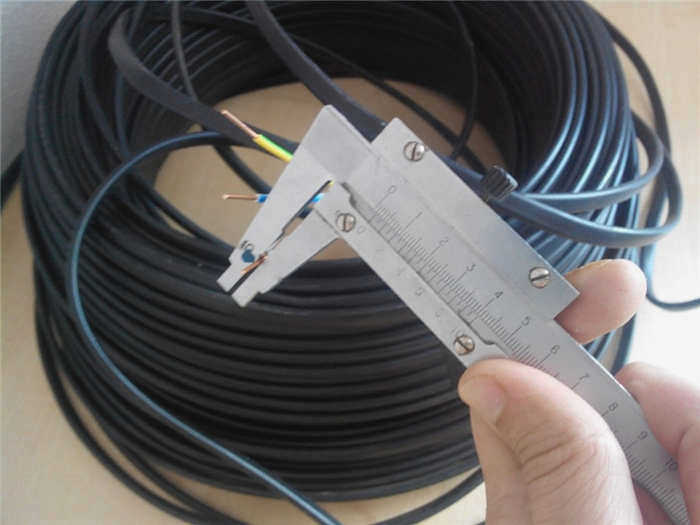

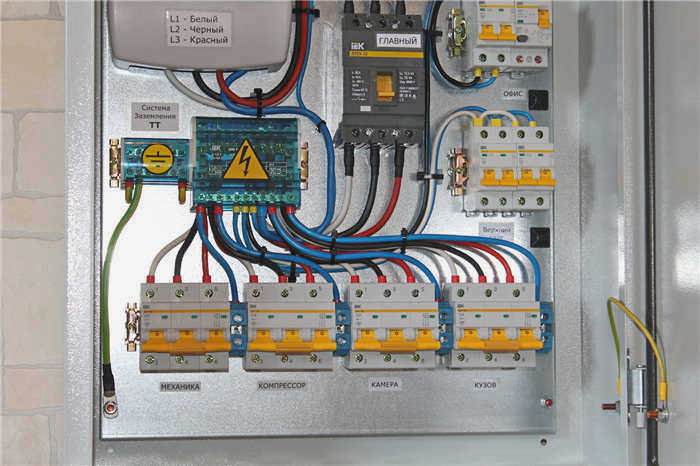

Провода и кабели в основном измеряют штангенциркулем, поскольку этот инструмент есть почти в каждом доме. Его также можно использовать для измерения диаметра проводов в действующей сети, например, в розетке или распределительном щите.
На самом деле существует несколько способов определения диаметра провода. Каждый из них основан на определении диаметраи последующем вычислении конечного результата.
Способ первый. Использование прибора, который помогает измерить диаметр проволоки или жилы. Также может быть использована формула.
Этот вариант лучше всего подходит в первую очередь профессиональным электрикам, которые постоянно занимаются монтажом электропроводки. Это означает, что человек, проводящий измерения, должен иметь опыт работы в этой области. Из двух измерительных приборов штангенциркуль является наиболее точным измерительным прибором. Преимущество этого прибора заключается в том, что его можно использовать для для измерения диаметра провода даже на действующем участке линии, например, в розетке.
Расчет сечения кабеля в зависимости от мощности и длины
Для того чтобы выбрать правильный кабель, сначала необходимо знать его сечение. Наш онлайн-калькулятор длины и мощности кабеля поможет вам рассчитать сечение кабеля, необходимое для безопасной работы вашей электроустановки. Кабель с правильным сечением позволит избежать перегрева, короткого замыкания и электрических неисправностей.
При разработке алгоритмов:
Площадь поперечного сечения кабеля рассчитывается на основе длины и допустимой мощности. Это делается по формуле I = P : U x (COSf), где P – мощность, U – напряжение и COSf – коэффициент. Если работы выполняются на бытовой сети, коэффициент обозначается единицей. Для промышленного подключения он рассчитывается как отношение активной мощности к полной мощности.
- Сечение тока берется из данных ПУЭ.
- Сопротивление кабеля рассчитывается по формуле Ro = (P x I):S, где P – сопротивление, I – длина, а S – площадь поперечного сечения. Однако следует учитывать, что ток течет в обоих направлениях, поэтому сопротивление фактически будет равно R = Ro x 2.
- Падение напряжения учитывается в формуле △U = I x R.
- Падение напряжения в процентах представлено формулой △U ÷ U.
Если вы хотите рассчитать это самостоятельно, в Интернете можно найти справочные материалы или онлайн-калькуляторы.
Медь или алюминий
В СССР в большинстве домов использовалась алюминиевая проводка, это была своего рода норма, стандарт или даже догма. Нет, это не значит, что страна была бедной и медь была в дефиците. В некоторых случаях все было совсем наоборот.
Но, видимо, проектировщики электрических сетей посчитали, что использование алюминия вместо меди экономит много денег. Действительно, темпы строительства были огромными – достаточно вспомнить хрущевские здания, в которых до сих пор живет полстраны, – а это значит, что эффект от такой экономии был значительным. В этом нет никаких сомнений.
Однако сегодня реальность иная, и в новых жилых зданиях не используются алюминиевые кабели, только медные. Это связано с разделом 7.1.34 ПУЭ "В зданиях должны применяться медные кабели и провода…".
Что ж, мы настоятельно рекомендуем не экспериментировать и не пробовать алюминий. Его недостатки очевидны. Алюминиевые проводники не поддаются пайке и трудно свариваются, что означает, что контакты в распределительных коробках могут со временем выйти из строя. Алюминий очень хрупкий, два-три изгиба – и провод отваливается.
Советуем прочитать: Вектор электрического смещения и его свойства
Будут постоянные проблемы с подключением его к розеткам, выключателям. Опять же, с точки зрения проводимой мощности, медный провод того же сечения для алюминия 2,5 мм² пропускает непрерывный ток 19А, а для меди 25А. Разница составляет более 1 кВт.
Поэтому еще раз – только медь! В дальнейшем мы уже будем исходить из того, что сечение рассчитано для медного провода, но в таблицах мы будем приводить значения и для алюминия. Как знать.

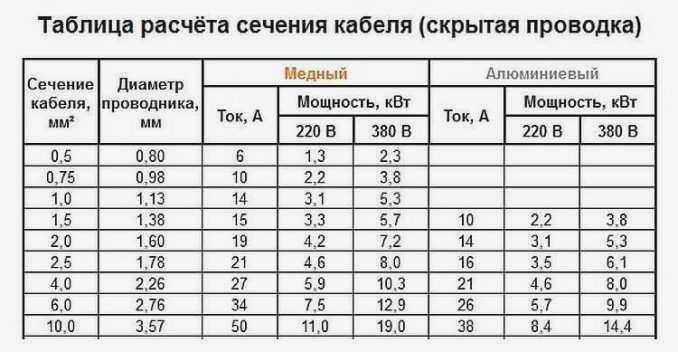

Таблицы для расчета сечения провода в зависимости от диаметра
При покупке кабеля или провода не всегда возможно правильно рассчитать его фактическое сечение. Для того чтобы определить это как можно быстрее и проще, можно воспользоваться таблицей сечений, в которой указаны размеры сечения всех кабелей.
Пользоваться таблицей довольно просто, тем более что продукция маркирована. Зная реалии современной жизни, нелишним будет проверить соответствие фактических свойств указанным.
Работа с таблицей
Первое, что необходимо сделать, это взять с собой в магазин таблицу. Во-вторых, измерьте толщину жилы проволоки любым из описанных выше способов. Затем показания сравниваются с таблицей. Если результаты (хотя возможна погрешность) близки к указанным в таблице, можно с уверенностью говорить о качестве проводов и кабелей.
Если же значения значительно отличаются (на 20%), то можно сказать, что производитель либо безответственен, либо экономит на материалах. Конечно, стоит говорить о некачественной продукции и лучше ее не покупать.
О качестве товара можно судить по его стоимости. Чем качественный продукт, произведенный по технологии, в соответствии с требованиями, такой продукт всегда стоит дороже. Здесь, как и во всех других случаях, не стоит экономить, ведь от качества кабелей и проводов зависит наша безопасность и безопасность наших клиентов.
При покупке провода или кабеля визуально осмотрите изоляционную оболочку. Как правило, дешевые изделия, в которых занижена площадь поперечного сечения кабелей, могут занижать и толщину изоляционной оболочки. В этом случае вы не можете рассчитывать на долгую и надежную работу электропроводки в вашем доме.
Определение сечения одножильных проводников
Различают одножильные проводники, которые являются более жесткими, и многожильные проводники, которые очень гибкие. Многожильные кабели состоят из нескольких тонких проводов, скрученных вместе в единый проводник. Как же определяется сечение многожильных кабелей? Разница лишь в том, что нужно измерить толщину (диаметр) одной жилы, а затем умножить полученный результат на количество тонких проводников. Полученный результат будет отражать фактическое значение. Главное здесь – использовать точный измерительный инструмент.
