Маркировка на полипропиленовых трубах разнообразна и часто отличается от продукта к продукту. Где-то информации больше, где-то меньше. Давайте рассмотрим, что означают различные символы на трубах и каким свойствам они соответствуют.

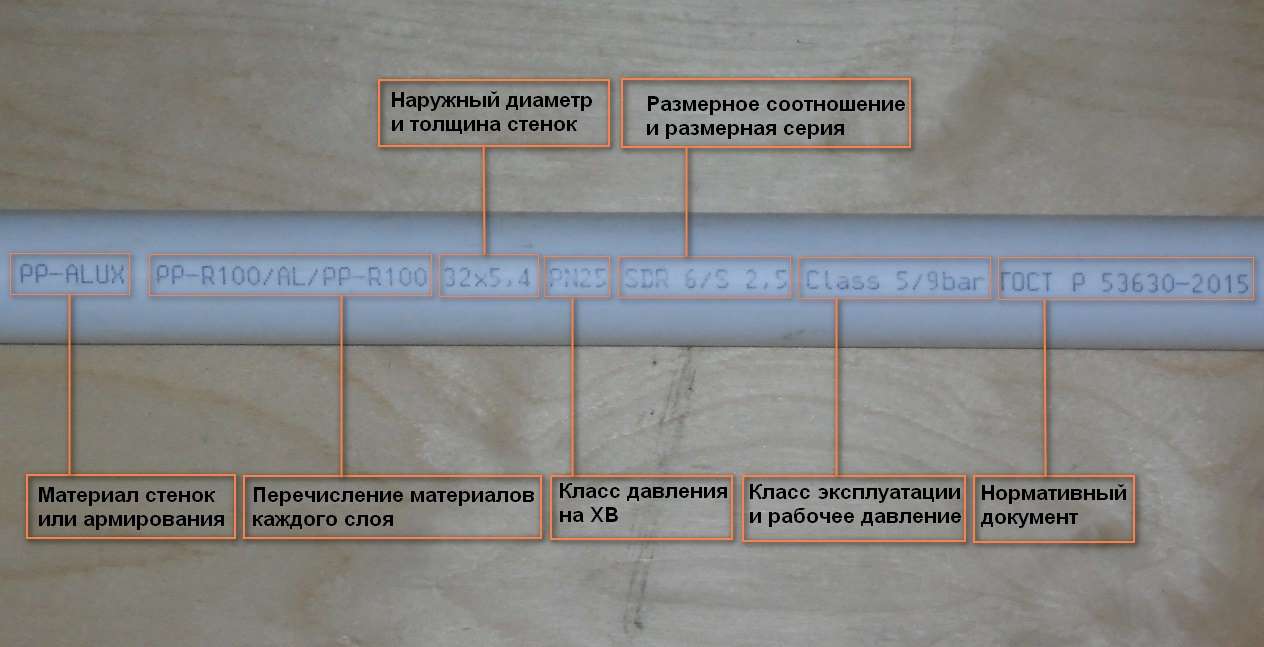

Возьмите в качестве примера рисунок ниже и посмотрите на каждое свойство.
Материал стенок трубы и армирование
Первая надпись после названия производителя обычно указывает на полимерный материал (тип PP) или армирующий материал, если он присутствует. В большинстве случаев эта информация дублируется позже, в описании слоев. Также, если труба армированная и, следовательно, многослойная – указываются материалы каждого слоя от внутреннего к внешнему (но это не точно, см. ниже). Давайте рассмотрим, что означает каждая аббревиатура, как в основном названии трубы, так и в слоях.
Материалы стенок труб:
PP-R (PP-R) – это случайный полимер полипропилена, цифры после аббревиатуры обозначают минимальную долговременную прочность (MRS) в барах, ее может и не быть.
PP-RCT (PP type 4) – сополимер случайного полипропилена с улучшенной термостойкостью и измененной кристалличностью. Более современная модификация PP-R, согласно ГОСТ Р 53630, имеет более высокую прочность (MRS не менее 11,2 МПа у PP-RCT против MRS не менее 8,0 МПа у PP-R).
PE-RT (PE-PT) – полиэтилен с повышенной теплостойкостью, встречается во внутреннем слое некоторых труб.
PP-H и PP-B (гомополимер полипропилена и блок-сополимер полипропилена) – в настоящее время не используется в водопроводных сетях.
В отличие от стенового материала, армирующий материал не регламентируется ГОСТом, и производители “фантазируют” на его счет по своему усмотрению. Маркировка арматуры может немного отличаться, но найти ее не должно быть слишком сложно.
Армирование алюминиевой фольгой чаще всего обозначается так ALреже ALUX. Слой армирующей фольги может находиться рядом с внешней курткой (под кулиской) или посередине (под подкладкой) – это не отражено на этикетках. Внешний слой пленки может быть сплошным или перфорированным – и это обычно не указывается в маркировке труб.
Другим видом арматуры является стекловолокно. Стекловолокно в среднем слое смешивается с полипропиленом, поэтому на этикетках некоторых производителей средний слой обозначается как PP-R-GF или PP-RCT-GF .Другие имеют такое же обозначение, как GF. Средний слой из стекловолокна может быть обозначен как ВОЛОКНОВ целом, все эти обозначения относятся к армированию трубы стекловолокном. Существуют также трубы, армированные базальтовым волокном, с обозначениями BF.
Еще несколько слов о чередовании слоев: хотя наши ГОСТы предписывают маркировать слои, начиная с внутреннего, некоторые (китайские) производители маркируют слои от внешнего к внутреннему. Например, трубы с внутренней облицовкой из PE-RT маркируются следующим образом ПП-Р-АЛ-ПЕ-РТ ..
Что означает PN и класс давления
PN на пластиковых трубах – это номинальное рабочее давление, которое труба выдерживает в течение 50 лет при температуре транспортируемой воды 20℃. Давление измеряется в барах, 1 бар равен 0,1 МПа. Проще говоря, это давление, при котором труба прослужит очень долго в холодной воде.
Если считать давление в атмосферах – 1 ст.ат. (стандартная атмосфера) = 1,01 бар = 0,101 МПа = 10 метров водяного столба.
Номинальное давление не выбирается производителем произвольно – существуют общепринятые значения: PN10; PN16; PN20 и PN25. Как правило, значения ниже 20 используются только для холодной воды.
Очень важным моментом является то, что при повышении температуры воды срок службы и рабочее давление уменьшаются. Таким образом, это обозначение характеризует поведение трубы в холодной воде, но косвенно указывает на производительность в горячем водоснабжении и отоплении.
Для более точного определения свойств транспортировки горячей воды существуют рабочие классы и соответствующие им температуры – часто эта информация не нанесена на саму трубу. Однако можно найти трубы со значениями PN и классами, но в целом – эти две, казалось бы, разные характеристики связаны между собой, о чем чуть ниже.
Класс/давление (в барах или МПа) – Это рабочий класс и соответствующее давление. Говоря человеческим языком, сколько давления может выдержать труба в течение длительного периода времени на горячую воду, температура которой соответствует определенному классу по ГОСТ 32415-2013. Согласно тому же документу, рабочее давление должно соответствовать одному из значений: 0,4; 0,6; 0,8 и 1,0 МПа. По сути, это тот же параметр PN, только для горячей воды и отопления. Рабочие и температурные классы приведены в таблице ниже.
Таблица классов эксплуатации полипропиленовых труб и фитингов
КлассРабочая температура ТОП,
℃Время работы при Tработа,
летМакс. темп. Тмакс.,
℃Срок службы при Tmax,
летРабочая температура T макс.,
℃Диапазон применения1604980195Горячая вода 60℃2704980195Горячая вода 70℃420
40
602,5
20
25702,5100Высокая температура
Высокотемпературный подогрев пола. Низкая температура
Низкотемпературный обогрев пола.520
60
8014
25
10901100Высокая температура
Низкотемпературное лучистое отопление.ГВС2050—Подача холодной воды
Попробуйте повернуть телефон в горизонтальное положение или изменить масштаб браузера. Для просмотра таблицы требуется разрешение экрана не менее 601 пикселя по ширине!
*Примечания к таблице: Время работы при Tавар 100 часов.
Максимальный срок службы трубопровода для каждого класса эксплуатации определяется общим временем работы трубопровода при температуре Tработа, Тmax и Tи составляет 50 лет. При сроке жизни менее 50 лет все временные характеристики, кроме Tавардолжны быть пропорционально уменьшены.
Некоторую путаницу с температурой и сроком службы в классах 4 и 5 можно объяснить тем, что 50-летний срок службы отопления состоит из трех температурных диапазонов: летний (средний холодный), средний и максимальный.
Хотя обозначение PN и класс/давление отличаются, при изучении документации на конкретные трубы можно увидеть взаимосвязь. Обычно PN20 соответствует классам 1 и 2 (горячее водоснабжение), а PN25 – всем классам 5. Но акцент на правильном классе должен быть указан в документации. Таким образом, если труба будет использоваться для чего-то другого, кроме холодной воды, обозначение класса/давления является более полным и предпочтительным. Разумеется, все пять классов труб подходят для использования в системах холодного водоснабжения. Обратите внимание, что приведенное соотношение PN очень относительно, и если класс и давление не указаны в обозначении, лучше обратиться к документации, если труба явно предназначена для ГВС или отопления.
Что такое SDR и другие размерные данные
SDR (standard dimention ratio) – это отношение наружного диаметра к толщине стенки трубы. Это наружный диаметр, деленный на толщину стенки и округленный до стандартного значения. Стандартные значения SDR в соответствии с ГОСТ ISO 4065-2005 составляют: 5; 6; 7.4; 9 и так далее (более высокие значения не используются для полипропиленовых труб). Проще говоря: чем ниже SDR, тем больше толщина стенки трубы.
Вопрос в том, зачем приводить это соотношение, если труба обозначается внешним диаметром и толщиной стенки? Это сделано для упрощения понимания толщины стенок труб разного диаметра: существует довольно много диаметров, и с увеличением диаметра толщина стенок увеличивается пропорционально, поэтому для понимания относительной толщины стенок необходимо иметь под рукой таблицы размеров. В случае с SDR это проще – мы видим значение 5 и понимаем, что это самая толстая труба из имеющихся.
Рядом с SDR почти всегда находится значение S – это размерный ряд трубы, в общем случае это значение не является необходимым для сантехника. Более подробную информацию об этом термине можно найти в ГОСТ ISO 4065-2005.
Внешний диаметр и толщина стенок, думаю, понятны без подробных объяснений. В таблице ниже приведены стандартные диаметры полипропиленовых труб (до диаметра 90), соответствующая толщина стенки и коэффициент SDR.
Таблица размеров полипропиленовых труб с учетом толщины стенки и коэффициента SDR
Наружный диаметр трубы, ммСтандартный SDR567,49Толщина стенки, мм
(внутренний диаметр, мм)204,1
(11,8)3,4
(13,2)2,8
(14,4)2,3
(15,4)255,1
(14,8)4,2
(16,6)3,5
(18,0)2,8
(19,4)326,5
(19,0)5,4
(21,2)4,4
(23,2)3,6
(24,8)408,1
(23,8)6,7
(26,6)5,5
(29,0)4,5
(31,0)5010,1
(29,8)8,3
(33,4)6,9
(36,2)5,6
(38,8)6312,7
(37,6)10,5
(42,0)8,6
(45,8)7,1
(48,8)7515,1
(44)12,5
(50)10,3
(54)8,4
(58)9018,1
(54)15,0
(60)12,3
(65)10,1
(70)
Попробуйте повернуть телефон в альбомный режим или изменить масштаб отображения в браузере. Для просмотра таблицы требуется разрешение экрана не менее 601 пикселя по ширине!
*Примечания: Наружный диаметр зачистных труб немного больше, после зачистки диаметр соответствует данным в таблице.
Нормативные документы
Помимо ГОСТа, на трубе могут присутствовать различные стандарты DIN и ISO – стандарты других стран, особенно тех, откуда родом бренд. Это не обязательно означает, что трубы, соответствующие европейским стандартам, произведены в Европе – многие изделия сегодня производятся в Китае под европейскими брендами. В целом, если труба поставляется в Россию, она должна соответствовать ряду ГОСТов (ссылки в конце).

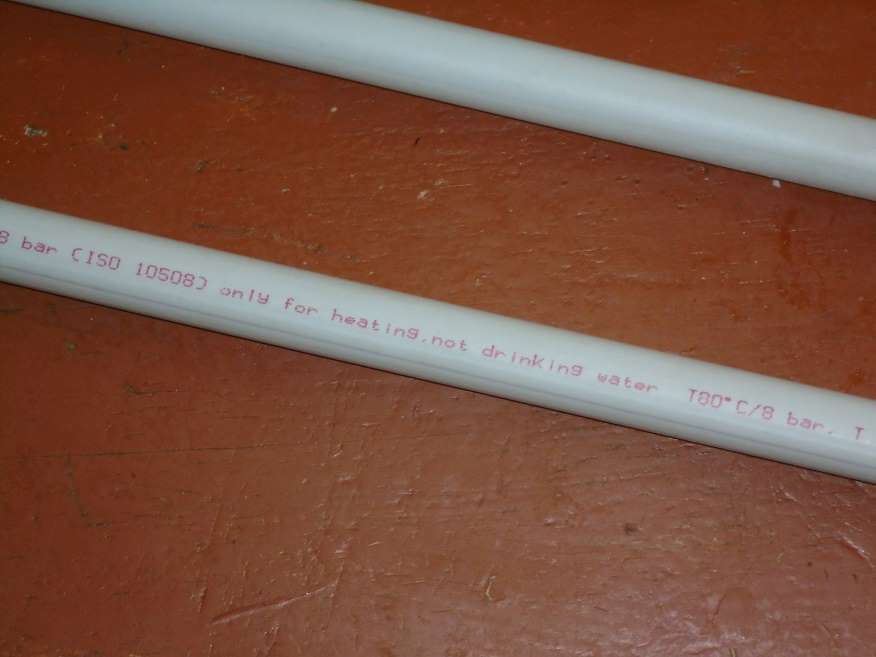

Часто на прилавках встречаются трубы, которые вообще не соответствуют ГОСТу – здесь мы можем лишь посоветовать обратить внимание на эти моменты и не доверять качеству такого товара. Иногда на трубах встречаются надписи на английском языке “only for heating, not for drinking water” – видимо, пластик выделяет вредные вещества, которые противопоказаны для питьевой воды. Поэтому целесообразно перевести непонятные надписи.

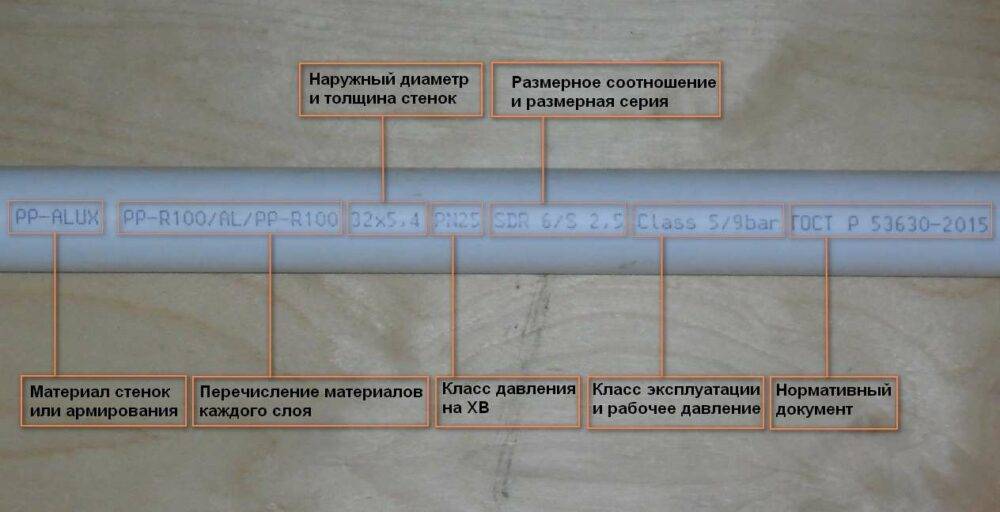

И, наконец, расшифруем надпись на трубе с первой фотографии: PP-ALUX PP-R100/AL/PP-R100 32×5.4 PN25 SDR6/S2.5 CLASS5/9 BAR ГОСТ Р 53630-2015. Это труба, армированная алюминиевой фольгой, трехслойная: полипропилен рандомсополимер снаружи и внутри, фольга внутри. Труба имеет внешний диаметр 32 мм и толщину стенки 5,4 мм. Труба может эксплуатироваться в течение 50 лет в холодной воде под давлением 25 бар. Отношение диаметра к толщине стенки составляет 6, размерный ряд – 2,5. Труба может непрерывно эксплуатироваться во всех 5 классах давления до 9 бар (классы давления 1, 2, 3 и 4 имеют более высокое давление, см. документацию). Продукт соответствует всем параметрам ГОСТ Р 53630-2015.
ГОСТ 32415-2013 Трубы и фитинги напорные из термопластов для систем водоснабжения и отопления. Общая спецификация
ГОСТ Р 53630-2015 Трубы напорные многослойные для систем водоснабжения и отопления. Общие технические условия
ГОСТ ISO 4065-2005 Термопластичные трубы. Таблица универсальных толщин стенок (с поправкой)
Pn16 что это такое

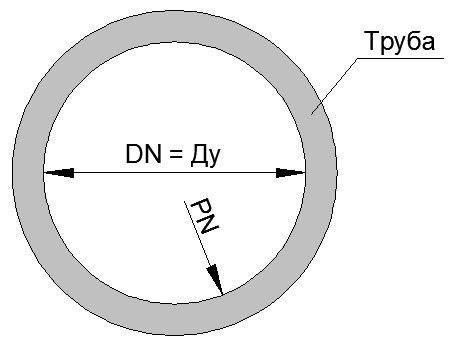

Что такое DN, DN и PN? Эти параметры необходимо знать сантехникам и инженерам!
DN – обычно обозначает номинальный внутренний диаметр.
PN – Стандарт для номинального давления.
Что такое DN?
DN – происходит от двух слов: DN и DN. DN = DN. DN совпадает со стандартным DN. Просто DN – это более международный стандарт. DN – это русскоязычное представление DN. Теперь категорически откажитесь от этого имени DN.
Что такое DN?
DN – Стандартизированное представление диаметра. ГОСТ 28338-89 и ГОСТ Р 52720
Номинальный диаметр DN (номинальный диаметр; номинальное отверстие; номинальный размер; номинальное отверстие): параметр, используемый в трубопроводных системах как характеристика соединяемых частей арматуры.
Примечание – Номинальный диаметр – это приблизительно внутренний диаметр соединяемого трубопровода, выраженный в миллиметрах и соответствующий ближайшему значению в принятом в установленном порядке диапазоне чисел.
В чем обычно измеряется DN?
Согласно условиям стандарта, она не представляется тесно связанной с единицей измерения (как записано в документах). Но это означает именно размер диаметра. А диаметр измеряется длиной. И потому что единицы измерения длины могут быть разными. Например: дюйм, фут, метр и так далее. В случае с российскими документами мы по умолчанию используем измерение в мм. Хотя в документах написано, что он по-прежнему измеряется в мм. ГОСТ 28338-89 Но единица измерения отсутствует:
DN измеряется номинальным диаметром отверстия в мм. (миллиметр=0,001 м.). И если в российских документах появится DN15, это будет означать внутренний диаметр около 15 мм.
Номинальное отверстие – означает, что это внутренний диаметр трубы, выраженный в миллиметрах – условно. Термин “условно” указывает на то, что значение диаметра не является точным. Обычно предполагается, что она приблизительно равна определенным эталонным значениям.
Номинальное отверстие (номинальный размер) – это параметр, используемый в трубопроводных системах в качестве характеристики соединяемых деталей, например, трубных соединений, фитингов и клапанов. Номинальное отверстие (номинальный размер) – это приблизительный внутренний диаметр соединяемой трубы, выраженный в миллиметрах.
В соответствии со стандартом от: ГОСТ 28338-89 принято выбирать те числа, которые были согласованы. И не придумывайте свои собственные числа с запятыми. Например, DN 14,9 будет неправильным названием.
Номинальный диаметр приблизительно равен внутреннему диаметру соединяемого трубопровода, выраженному в миллиметрах, и соответствует ближайшему значению из ряда чисел, принятых в согласованном порядке.
Например, Если фактический внутренний диаметр равен 13 мм, запишем как: DN 12. Если внутренний диаметр составляет 14 мм, берем DN 15. Другими словами, выбираем ближайший номер из списка стандарта: ГОСТ 28338-89.
Если при проектировании необходимо указать как диаметр, так и толщину стенки трубы, то следует указать: f20x2,2, где наружный диаметр равен 20 мм. Внутренний диаметр равен разнице в толщине стенок. В данном случае внутренний диаметр составляет 15,6 мм. ГОСТ 21.206-2012
К сожалению, нам приходится следовать чужим стандартам.
Любой материал, импортируемый из-за рубежа, обычно имеет другие размеры длины: Дюймы
Поэтому размеры обычно ориентированы в дюймах. Обычно вместо слова дюйм ставится перевернутая запятая.
1 дюйм = 25,4 мм. Что также составляет 1″ = 25,4 мм.
Таблица размеров. Вместо слова “дюйм” принято использовать перевернутые запятые.
1/2 ” = 25,4 / 2 = 12,7. Но в действительности 1/2″ равна проходу в 15 мм. Более точно это может быть 14,9 мм для стальной трубы. Как правило, размеры могут отличаться на несколько мм. Поэтому в таких случаях для проведения точных расчетов необходимо отдельно определить внутренний диаметр конкретной модели.
Например, размер 3/4″ = 25,4 x 3/4 = 19 мм. Но в документах мы пишем “номинально” DN20 – приблизительно внутренний диаметр составляет 20 мм.
Это фактические размеры, которым чаще всего соответствуют в русском переводе.
В таблице внутренний диаметр указан в мм.
Номинальное давление PN: Подробности в ГОСТ 26349 и ГОСТ Р 52720.
Он имеет единицу измерения: кгс/см2. Обозначение kgs означает kg x s (килограмм, умноженный на s). s=1. s характеризует своего рода коэффициент силы. То есть, умножая килограмм (массу) на силу, мы преобразуем массу в силу. Это поправка для дотошных физиков. Если вы в основном определяете кг/см2, вы тоже не ошибетесь, если исходить из того, что мы рассматриваем массу как силу. Кроме того, такая единица измерения, как кг/см2, неверна, поскольку давление состоит из двух единиц (силы и площади). Масса – еще один параметр. Потому что масса только на поверхности земли создает силу, которая давит на землю (гравитационная сила). Значение c=1 на поверхности Земли. А если вы полетите на другую планету, сила гравитации будет другой, и масса создаст другую силу. А на другой планете коэффициент c=1 будет иметь другое значение. Например, при c=0,5 давление будет вдвое меньше.
Для чего используется PN?
Значение PN необходимо для указания устройству предела давления, который не может быть превышен для нормальной работы устройства, для которого это значение указано. Другими словами, конструктору необходимо заранее знать, какое максимальное давление должно выдерживать устройство.
Например, Если устройство имеет маркировку PN 15, это означает, что оно предназначено для работы при давлении не более 15 кгс/см2. Это соответствует давлению приблизительно 15 бар.
1 кгс/см2 = 0,98 бар. Приблизительно, значение PN равно барию или атмосферному давлению.
Например, если прибору присвоен PN10, то он рассчитан на давление не более 10 бар.
Определение ПН в соответствии со стандартом
Наибольшее избыточное давление при температуре среды 293 K (20 °C), при котором обеспечивается заданный срок службы деталей корпуса клапана, имеющих заданные размеры, обоснованные расчетами на прочность с использованием выбранных материалов и их прочностных характеристик при 293 K (20 °C).
Dn и pn – расшифровка маркировки
Параметры Dn, pn используются для идентификации элементов трубопроводов: отводов, тройников, фланцев, переходов, опор, задвижек, отводов и других элементов трубопроводов.
Что такое Dn
Dn – это международный стандарт для номинального отверстия, которое приблизительно равно внутреннему диаметру. В России и странах СНГ можно встретить параметр Du, который означает: “номинальный диаметр”. DN = Dn.
Размер измеряется в миллиметрах, в некоторых случаях в дюймах. ГОСТ 28338-89 определяет номинальные размеры трубной арматуры. Подробнее о терминах и определениях можно узнать в ГОСТ Р 52720.
Что такое Рн
Pn – рабочее давление, Ru – является альтернативным русским обозначением. Это значение указывает предельное давление, при котором узел трубопровода будет работать нормально. Если это значение превышено, устройство может выйти из строя. Для обеспечения эффективной работы трубопроводной системы этот параметр определяется на этапе проектирования.
Pn измеряется в:
- мегапаскалей (МПа);
- кгс/см²;
- бар;
- атмосфер (атм).
1 бар = 0,1 МПа = 1 кгс/см² ≈ 1 атм.
Рассмотрим пример обозначения фланец Ду25 Ру25где
- DN 25 – номинальный диаметр в мм;
- Ru 25 – предельное рабочее давление в кгс/см².
Это означает, что фланец нельзя использовать в системах с Pn выше 2,5 МПа.
ГОСТ 26349 определяет Ру как максимальную нагрузку при температуре транспортируемого потока 20 °C, при которой возможна эксплуатация труб с заданными размерами и прочностными характеристиками в течение срока службы, заявленного производителем.
Полипропиленовая труба PN16
Полипропиленовая труба PN16 имеет монолитную структуру и используется для транспортировки жидкостей, воздуха и газов, нейтральных к полимерному материалу изделия. Он выдерживает давление транспортируемой среды 16 бар или 1,6 МПа. От металлических изделий он отличается меньшим весом, долговечностью и простотой монтажа в инженерных коммуникациях. Давайте рассмотрим основные характеристики труб этой категории.
Что такое PN16
PN буквально означает “номинальное давление”. Эта характеристика присваивается всем трубам, включая трубы из полипропилена. Это помогает специалистам выбрать нужный материал для конкретной задачи по прокладке труб. Это наибольшее избыточное давление, при котором стенка трубы, фитинги и другие компоненты сохраняют свои технические свойства в течение документированного срока службы.
В этом случае номинальное давление или класс внутреннего давления рассчитывается для температуры транспортируемой среды +20°C.
Технические данные PN 16
В соответствии с международными и российскими стандартами полипропиленовых труб, изделия с маркировкой PN 16 выдерживают давление 1,6 МПа или 16 кгс/см2. Если температура жидкости или газа внутри превышает + 20oC, предел давления будет снижен.
Области применения труб PN16
Полипропиленовые монолитные трубы PN16 используются в следующих областях:
- Для монтажа сетей холодного водоснабжения в жилых домах и квартирах;
- Для монтажа производственных трубопроводов, в которых протекает холодная техническая или питьевая вода;
- Для подачи воды в ирригационные системы;
- Для транспортировки воздуха в промышленных пневматических системах;
- Для транспортировки жидкостей и газов, которые не вступают в химическую реакцию с полипропиленом и не повреждают его. Передавать можно только холодную или теплую среду.
Ограничения для PN16
Продукция не подходит для использования в отопительных установках и системах горячего водоснабжения. Из-за низкой прочности их нельзя использовать для воздуховодов и скрытой прокладки под полом или внутри стен.
Трубы этой модификации рекомендованы только для открытой прокладки, хотя их можно использовать в системах напольного отопления на основе жидкостей, нагретых до низких температур.
Нормативные документы для PN 16
Максимальные значения давления для труб PN 16 определены ГОСТ 26349-84.
Полипропиленовые трубы PN 16
Трубы, произведенные в Германии, для широкого спектра применения.
Эта система идеально подходит для нагрева воды и подачи воды в бассейны, как для частного, так и для промышленного использования. Также используется для транспортировки химикатов.
Трубы PN
Трубы, произведенные в Германии, широкий спектр применения.
Система труб из инновационного материала фузиолен, специально разработанная для систем охлаждения, поверхностей нагрева, агрессивных сред, сжатого воздуха и геотермальных энергетических систем.
Трубы соответствуют требованиям PN
