Технология монтажа потолков Армстронг

773 0

Потолки Armstrong уже давно используются в коммерческих зданиях. Но вы также можете выбрать его для своего дома. Его легко устанавливать, ремонтировать, заменять отдельные детали и сохранять доступ к потолочному пространству. Несложная конструкция позволяет легко установить его своими руками.

Требования к поверхности потолка

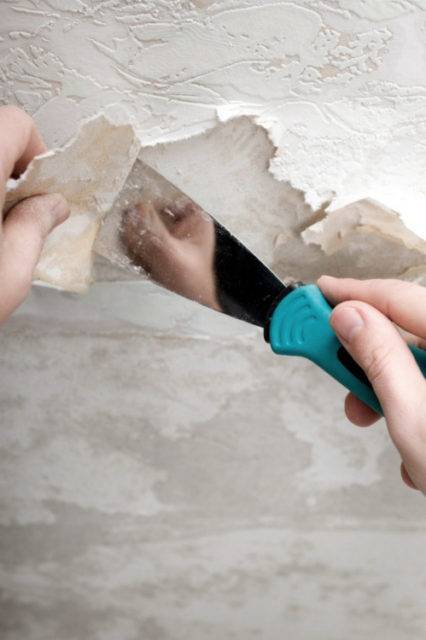

Система Armstrong полностью скрывает основание, поэтому оно не обязательно должно быть в идеальном состоянии. Поскольку подвесной потолок устанавливается с углублением по отношению к основанию, небольшие перепады высоты также допустимы. Однако остатки предыдущих покрытий, таких как краска, штукатурка, обои и т.д., должны быть удалены.

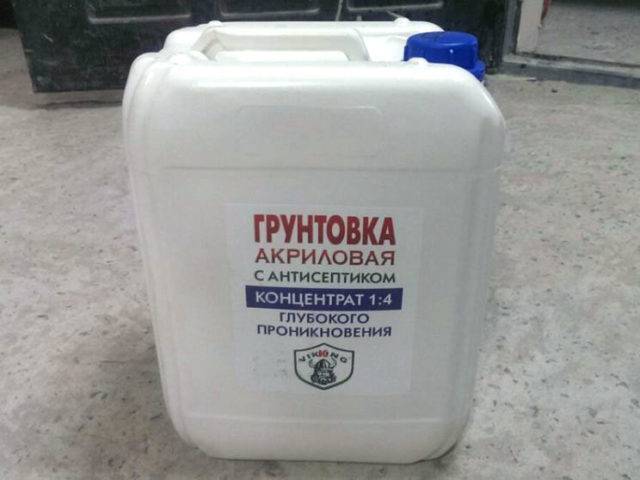

В случае бетонных потолков зазоры между плитками должны быть заделаны, а если какие-то куски откололись, их необходимо удалить и заделать зазоры цементом. Желательно покрыть всю поверхность антисептической грунтовкой для защиты от роста грибков. Проверьте деревянный потолок на наличие признаков гниения и плесени, при необходимости удалите поврежденные части, а затем пропитайте огнезащитным средством и средством против плесени.

Подготовка инструмента

Для установки подвесного потолка Armstrong вам понадобятся

• Лазерный уровень или спиртовой уровень;
• Правило (можно заменить прямым краем);
• рулетка;
• карандаш;
• кружева;
• электродрель или перфоратор;
• плоскогубцы;
• молоток;
• отвёртка или шуруповёрт
• ножницы по металлу;
• угловой элемент;
• строительный нож;
• лестница.

Обязательная схема перед установкой

План потолка необходим для планирования расположения плиток. Это позволит более точно рассчитать материалы и облегчит монтаж.

Наиболее распространенная квадратная плитка Армстронг имеет размер 600х600 мм, поэтому в дальнейших расчетах мы будем использовать этот размер. Чтобы подготовить план планировки, сначала измерьте помещение. Затем сделайте чертеж в масштабе на бумаге или в компьютерной программе.

Обратите внимание, что даже в прямоугольных помещениях стены могут быть не параллельны, поэтому лучше всего измерить все.

Плиты укладываются, начиная с центра. Это создает симметричные срезы по краям. Установка потолка армстронг включает два варианта выравнивания. Первый – поместить одну плитку в центр комнаты. Во втором случае четыре плитки размещаются так, чтобы углы находились точно посередине.

Таким образом планируются плитки для будущего подвесного потолка. Как видно из схемы, первый способ приведет к слишком маленькому зазору по краям и усложнит работу, поэтому лучше выбрать второй способ, начиная с центра комнаты.

Чтобы определить эту точку, с помощью линии краски проведите две диагонали от углов. Точкой пересечения будет центр комнаты. Отметьте две линии, перпендикулярные стенам. Затем проведите параллель через каждые 600 мм и разметьте весь потолок.

Расчет компонентов

Следующий шаг – рассчитать, сколько компонентов вам понадобится, чтобы не пришлось докупать их в середине установки. Лучше брать материалы с учетом припусков на обрезку и погрешности монтажа, обычно добавляющих 10-20%.

Потолок Армстронг представляет собой решетчатый каркас из несущих и поперечных профилей, закрепленных на потолке с помощью подвесов. Плитки укладываются в ячейки каркаса, устанавливаются светильники и вентиляционные решетки соответствующих размеров.

Вычислите количество всех элементов на примере прямоугольной комнаты. Если помещение сложное, то на схеме оно делится на несколько частей. Для каждого из них подсчитывается количество аксессуаров, а затем результаты суммируются.

Вешалки

Для крепления профилей к потолку используются проволочные подвесы. Он состоит из двух стержней, соединенных пружинной пластиной. Верхняя часть имеет ушко для крепления, а нижняя часть – крючок, который продевается через отверстие в профиле. Высота подвесов регулируется с помощью пружинной пластины, что позволяет компенсировать разницу в высоте подвесного потолка.

Существует несколько типов вешалок, рассчитанных на определенный вес (4,5-15 кг/м²). При расчете нагрузки необходимо учитывать вес плиток и профилей (около 0,5 кг/м²). Производитель указывает допустимую нагрузку и вес плит на упаковке.

Подвесы крепятся вдоль линий разметки с шагом 1200 мм. Необходимое количество подвесов должно быть определено следующим образом:

1. Рассчитайте, сколько рядов основного профиля вам понадобится. Для этого разделите ширину комнаты в метрах на 1,2. Округлите это число до целого числа.
2. Определите, сколько вешалок необходимо для каждого ряда. Разделите длину комнаты на 1,2 и округлите в большую сторону.
3. Перемножьте значения.

Пример расчета

Для комнаты размером 3 x 6 метров расчет будет следующим: 3 : 1,2 = 2,5, округлим до 3 (количество рядов), затем 6 : 1,2 = 5 (количество вешалок в каждом ряду), и, наконец, 3 x 5 = 15, поэтому необходимо 15 вешалок.

Панели

Панели изготавливаются из различных материалов. Наиболее распространенным является минеральное волокно, а также металл, стекло, пластик, дерево и т.д. Возможно изготовление на заказ.

Чтобы рассчитать, сколько стандартных панелей размером 600 x 600 мм вам понадобится, сделайте следующее:

1. Вычислите площадь поверхности этой комнаты.
2. Разделите на размер одной панели (0,36 м).
3. Округляется до целого числа.

Пример расчета

Для комнаты размером 3 x 6 м сначала рассчитаем площадь поверхности: 3 x 6 = 18, а затем 18: 0,36 = 50. Тогда потребуется 50 панелей.

Примечание: Иногда панели заменяются встраиваемыми светильниками, вентиляционными решетками и т.д. Для структур стандартного размера (600×600) количество панелей должно быть соответственно уменьшено. Если детали разрезаются на панели, общее количество остается неизменным.

Профиль

В потолках Армстронг используются два вида профиля: несущий и поперечный, которые соединяются между собой, образуя решетку. Рельсы могут быть алюминиевыми или из оцинкованной стали.

Универсальный несущий (или основной) профиль крепится к потолку с помощью подвесов. Стандартная длина составляет 3,6 м. Между ними размещены поперечные рейки длиной 1,2 и 0,6 м. Схема сборки рамы показана на следующем рисунке.

Рейки крепятся к несущей конструкции и образуют ячейки сетки, в которые затем вставляются панели. Если длина профиля недостаточна, рейки скрепляются между собой с помощью встроенных соединений (шпунтов и пазов). Дополнительные крепежные элементы не требуются.

Несущий профиль устанавливается к потолку параллельными рядами. Расстояние между ними должно быть 1,2 м, а от стен не менее 0,3 м и не более 0,6 м. Общее количество профилей рассчитывается следующим образом:

1. Сначала подсчитывается количество строк. Для этого разделите ширину комнаты на 1,2.
2. Затем определите, сколько линейных метров необходимо. Умножьте количество рядов на длину комнаты.
3. Рассчитайте количество профилей. Разделите общий метраж на 3,6 и округлите до целого числа.

Длинный поперечный профиль устанавливается через каждые 600 мм. Для расчета вам необходимо:

1. Определите количество рядов. Разделите длину комнаты на 0,6.
2. Рассчитайте количество линейных метров. Умножьте результат, полученный на первом этапе, на ширину комнаты.
3. Рассчитайте количество профилей. Разделите общий метраж на 1,2. При необходимости округлите до целого числа.

Короткий поперечный профиль вставляется между длинными профилями. Число вычисляется таким же образом, только цифры меняются:

1. Длина помещения делится на 1,2.
2. Полученный результат умножается на ширину помещения.
3. Общая площадь делится на 0,6.

Пример расчета

Для помещения размером 3 x 6 м сначала рассчитайте количество рядов для несущего профиля: 3: 1,2 = 2,5. Округлите результат до 3 и умножьте его на длину комнаты, чтобы получить количество погонных метров: 3 x 6 = 18. Затем разделите полученный результат на длину профиля: 18 : 3,6 = 5. Всего вам понадобится пять опорных планок.

Теперь рассчитаем количество длинных поперечин. Разделите длину помещения на 600 мм: 6 : 0,6 = 10 (именно столько рядов профилей вам понадобится). Затем рассчитайте общую площадь: 10 x 3 = 30. Затем разделите это число на длину профиля: 30 : 1,2 = 25 (количество длинных профилей).

Короткий поперечный профиль рассчитывается аналогичным образом: 6 : 1,2 = 5 (количество рядов), 5 х 3 = 15 (погонных метров), 15 : 0,6 = 25 (количество коротких профилей).

Отделка стен

Эти элементы устанавливаются по периметру помещения и выполняют декоративную функцию, закрывая стыки между плитами и стеной. Они не должны быть несущими!

Плинтусы имеют L-образную форму и ступенчатую форму. Угловые кронштейны выбираются в зависимости от края плитки.

Монтаж потолка Армстронг: расчеты, крепление, установка

Наиболее распространенными видами подвесных потолков являются потолки из плитки Армстронг или просто потолки Армстронг. Установка подвесного потолка Армстронг своими руками – это детская забава по сравнению с установкой других типов подвесных потолков, а по цене Армстронг бьет все рекорды. Однако ничто не идеально. Потолок Армстронг имеет как неоспоримые преимущества, так и существенные недостатки.

Что хорошего и что плохого в Армстронге?

Помимо простоты монтажа и низкой стоимости, потолок Armstrong обеспечивает отличную акустическую и тепловую изоляцию. Пространство между потолками широкое, поэтому светильники и коммуникации легко разместить. Доступ и ремонт потолка прост и не требует применения инструментов.

Однако потолок Армстронг не очень прочен и не защищает от протечек сверху, а если плитки волокнистые, то они сами непоправимо портятся от влаги. Криволинейные конфигурации невозможны при использовании армстронга, а диагональная конструкция потолка сводит на нет его простоту и дешевизну: за такую работу возьмется только высокооплачиваемый мастер, и это займет много времени.

Потолок Армстронг съедает не менее 250 мм высоты, поэтому в городских квартирах это редкое явление. Однако потолок Армстронг используется не только в офисах и супермаркетах, как задумывали его создатели, но и в ресторанах, развлекательных центрах и т.д. Однако в этих случаях Armstrong – это уже не экономическое, а дизайнерское решение (см. рисунок выше).

Как устроен потолок Армстронг

Конструкцию потолка Армстронг можно увидеть на рисунке. Показана номенклатура:

Дизайн потолка Армстронг

1. Потолочная плитка.
2. Поперечное сечение длиной 600 мм.
3. Опорная секция длиной 3700 мм.
4. Несущая секция длиной 1200 мм.
5. Подвеска, где 5a – крючок; 5b – стержень.
6. Периметральный (пристенный) профиль длиной 3000 мм.
7. Крепление узла на первичном потолке.
8. Фрагмент потолочной плитки.

Пояснение к рисунку:

Размеры потолочной плитки составляют 600×600 и 1200×600 мм. Последние почти полностью устарели, так как они недостаточно прочны для потолка.

Плитка доступны мягкие – минеральные и органические, и твердые – металлические и стеклянные, зеркальные и узорчатые. Твердая черепица тяжелая, поэтому профили и подвесы должны быть усилены и поэтому стоят дорого. Мягкие плиты из минерального волокна также редко используются, поскольку содержат вредную минеральную вату. Эко-доски изготавливаются из переработанной бумаги и являются безвредными. Мягкие плиты можно легко разрезать ножом, но твердые плиты требуют специальных инструментов для обработки, а стеклянные плиты – алмазных инструментов.

Профили – окрашенный или пластиковый металлический лист с отверстиями для подвешивания. Ширина полки 15 или 24 мм. Стена – L-образная с перегибом или просто с углом; другие – Т-образные. Профили соединяются между собой по всей длине пружинными замками или гнутыми уголками. Все профили могут быть обрезаны по размеру со стороны, противоположной замку.

Вешалка состоит из пары металлических прутьев диаметром 6 мм, плоских и с крючком, соединенных пружиной с отверстиями в форме листочка – “бабочки”. Сжимая бабочку, можно перемещать стержни для регулировки высоты подвески, а отпуская – надежно фиксировать их на месте. Верхняя часть усиленного подвесного кронштейна имеет форму, обеспечивающую надежную посадку в монтажный блок.

Ремонтный узел – Либо простая шпилька с резьбой, либо металлическая цанга. Последний используется для усиленной подвески или с простой плоской шиной. Такие подвесы необходимы не только для жестких потолков, но и для участков с концентрированной нагрузкой: освещение, вентиляционные решетки и т.д.

Крепление к потолку Armstrong является полностью реверсивным и разборным: шляпка вбивается или вкручивается в крепежный узел без демонтажа подвеса, профиль надевается на крючок и путем отжатия бабочки регулируется высота с помощью туго натянутого троса. Для доступа в межпотолочное пространство одна из панелей поднимается и отодвигается в сторону. Закрытие отверстия происходит в обратном порядке.

О самодельных досках

Доски из деревянных материалов (массив, ламинат, МДФ) для армстронгов почему-то не выпускаются, и не зря. Такой потолок выглядит великолепно. Деревянные доски для армстронгов можно нарезать самостоятельно из досок шириной 600 мм или более узких. В последнем случае каждый квадрат устанавливается в ячейку с обычным шипом и пазом, а излишки ширины равномерно обрезаются с обеих сторон. Если взять самую дешевую “жестянку” для обрамления под мягкие доски, то каждую продолговатую полосу придется поддерживать дополнительным подвесом посередине.

Потолочные блоки Armstrong

Для потолков Армстронг предлагается широкий ассортимент арматуры 600х600 мм: точечные светильники и плафоны, вентиляционные решетки, внутренние блоки кондиционеров и т.д. Круглые отверстия для точечных светильников в мягкой черепице можно легко вырезать монтажным ножом, также можно вырезать фигурные отверстия. Конечно, для жестких панелей необходим специальный инструмент.

Сборные плиты Армстронг

Расчеты Армстронга

Монтаж потолка Армстронг основан на расчетах. Цель расчета двоякая: интегрировать потолок в интерьер и определить его материалоемкость. Вычислить периметр очень просто: измерьте вдоль стен и округлите до величины, кратной 3 метрам. Пристенный профиль можно резать и сгибать под углами, как и любой другой угловой профиль.

Когда речь идет о решетке, производители не рекомендуют разрезать плиты пополам, т.е. менее 300 мм – появляются лишние ячейки, что требует дополнительных трудозатрат и материалов. Однако чрезмерная резка не влияет на прочность потолка, а материалы дешевы, поэтому нередко плитку подгоняют друг к другу, постепенно уменьшая ее ширину к стенам. Это придает потолку менее строгий вид.

Пример 1: Ширина комнаты составляет 4,2 м = 7 x 0,6 м. Доски у стен разрезаются на куски длиной 400 мм и 200 мм.

Общие рекомендации по расположению разделочных досок следующие:

1. Разрезанный ряд по длине комнаты примыкает к стене, наиболее удаленной от входа.
2. Затем обрезанные по этому размеру доски соединяются с обычным размером, деленным на 2, и обрезанные таким образом доски прижимаются к стенам.

Пример № 2: Ширина помещения – 2,7 м = 4х0,6+0,3 м. Возьмите три ряда сплошной плитки размером 0,6×3 = 1,8 м. Разделите оставшиеся 0,6+0,3=0,9 м на 2. К длинным стенам будут примыкать ряды 45-сантиметровых досок. Количество ячеек каркаса не увеличится.

Нормы расхода материалов для помещений с обычной конфигурацией следующие:

Для помещений с квадратными или 3/4 пропорциями:

• 3700 мм несущий профиль – потолок 0,80 м/кв.м.
• 1200 мм продольный профиль – 1,60 м потолочная плитка.
• Секция 600 мм – потолочные плиты 0,80 м.
• Профиль по периметру 3000 мм – 0,5 м Потолочные плитки на квадратный метр.
• Подвесной потолок 0,6 м/кв.м.

Незначительное увеличение для помещений, в которых соотношение 2/3 к 1/2:

• 3700 мм несущая секция – 0,84 м потолок м.
• 1200 мм несущая секция – 1,68 м потолок м.
• Секция 600 мм – 0,87 м Потолочные плитки.
• Профиль по периметру 3000 мм – 0,5 м Потолочные плитки на квадратный метр.
• Подвеска – 0,7 шт/м2 потолка.

В обоих случаях значения округляются до ближайшего целого числа стандартных длин или вешалок. Периметр крепится к стенам на расстоянии 0,6 м в случае мягкой панели без дополнительных нагрузок или 0,3 м в случае жесткого или несущего потолка. Точечные светильники и пластиковые вентиляционные решетки не считаются дополнительной нагрузкой.

Эти стандарты распространяются на площади от 9 до 10 и от 100 до 120 квадратных метров. Для других площадей или сложных помещений расчет потолка Армстронг можно произвести с помощью онлайн-калькулятора, системы автоматизированного проектирования или масштабной диаграммы, см. рисунок в следующем разделе. Главное правило заключается в том, что несущие профили должны быть параллельны более коротким стенам для достижения более прочной конструкции (меньше стыков между несущими профилями) и экономии материала.

Точки подвески

Правила монтажа потолков Армстронг предусматривают точки подвеса с шагом 1,2 м. Точки подвеса должны находиться на расстоянии не более 450 мм от стен. Это последнее условие не всегда возможно выполнить. В этом случае ряды вешалок по длине комнаты располагаются в шахматном порядке взад и вперед, чтобы вешалки располагались в шахматном порядке.

Расчетная схема для потолка Армстронг

Концентрированные нагрузки воспринимаются дополнительными подвесами, расположенными по диагонали от ближайшего основного подвеса. Очень тяжелая облицовка (например, внутренний блок сплит-системы или светорассеиватель) поддерживается в углах и размещается как можно ближе к стене.

Внимание: Крючок вешалки не позволит разместить в камере дополнительное оборудование, поэтому дополнительные вешалки должны располагаться немного в стороне.

При разметке отверстий на потолке для точек крепления подвесов особой точности не требуется: небольшой наклон подвеса легко компенсируется регулировкой его высоты. Пример конструкции потолка Армстронг показан на рисунке.

Сборка потолочной решетки

Монтаж потолков Armstrong начинается с установки отделочных панелей по периметру. СНиП рекомендует использовать лазерный или пузырьковый уровень не менее 1 м, но на практике от высоты периметра часто отталкиваются обратным способом: проверяют уровень пола (грубияны часто обходятся без него, и ничего, сдают работу), в углах делают высотную отметку и три вместе отмеченных линией отбивают контур. Быстро, просто и много.

Схема монтажа потолка Armstrong (увеличить щелчком мыши).

Затем нарежьте стеновой профиль по размеру и закрепите его на кирпичных и бетонных стенах с помощью шурупов в шпильках. Если стены обшиты деревом, то в потолке не будет особого веса и не более 1 на 5 кв. м. м, то периметр можно закрепить гвоздями: основную нагрузку несут подвесы. Рекомендуется не вскрывать подвесы и использовать металлические цанги вместо дюбелей.

После разметки и сверления отверстий в потолке нарежьте несущие профили по размеру, соедините их с полом полосами необходимой длины и уложите по периметру. Затем раздвиньте его по длине, установите подвесы и выровняйте каждую опорную полосу с помощью туго натянутой струны.

Следующий шаг – установка продольной и поперечной арматуры. В основном используются два типа сборки: параллельная и поперечная, см. рисунок; продольные скобы отмечены зеленым цветом. Они равны с точки зрения потребления материалов. Перекрестная система немного более трудоемкая, но более надежная, поэтому ее используют в помещениях, где будут проходить коммуникации, или для дополнительно утепленных потолков. Неполные профили, конечно, должны быть обрезаны по размеру перед установкой рамы.

Установка потолка Армстронг

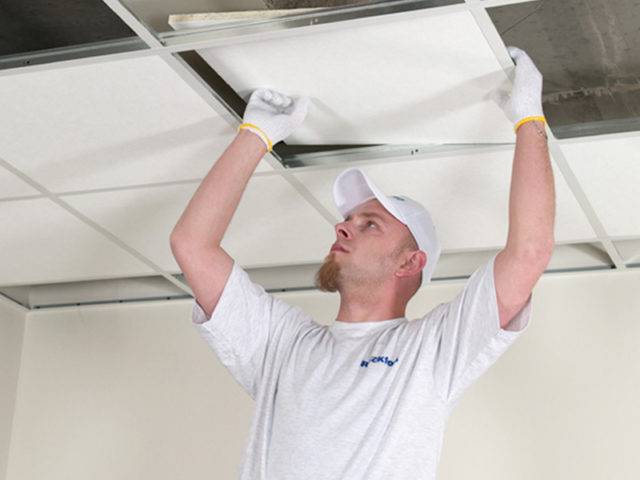

Как установить потолок Армстронг? Все очень просто: ячейки, одну за другой, поднимают, наклоняют, вставляют в пустоту потолка, а затем аккуратно укладывают в ячейку. Если он расположен под углом, вы не сможете вытолкнуть его сверху, чтобы выровнять! Снизу слегка надавите на углы.

Сначала размещаются сфокусированные шкалы и на них направляется коммуникация. Затем монтируются пластины с установленными отражателями, кабели сразу подключаются к светильникам.

Завершающим этапом сборки является укладка пустотелых плит. Последняя доска должна лежать на открытых ладонях обеих рук. Вставьте, расплющите, отпустите; если он смещен, пальцем приподнимите нижний угол. Вот и все, Армстронг готов!

Видеоинструкции по технике сборки

И все же вы можете сделать это в квартире!

Даже в квартире высотой 2,5 метра можно установить потолок Армстронг, если… вы отказываетесь использовать пружинные и штыревые вешалки. В этом случае потолочное пространство может быть уплотнено до 120 мм или даже 80 мм.

Как она будет висеть? Крепеж представляет собой оцинкованные уголки или листовой металл с двумя отверстиями под саморезы, а подвесы – прядь из 4-6 витков медной проволоки 0,6-0,8 мм, натянутой на длину. Длина такого подвеса должна быть немного больше высоты потолочного пространства, а жгут подтягивается к стандарту путем скручивания в центре с помощью металлического штыря, проходящего через жгут.

Проволока предварительно отрезается на нужную длину и поочередно вставляется в профиль и крепежные отверстия с изгибом. Концы проволоки скручиваются. При определенной сноровке установка подвески этого типа занимает не больше времени, чем установка стандартной подвески.

Видео: Реализация варианта плоского зеркала Армстронга

Приложение

Потолки Armstrong далеко не исчерпали свои дизайнерские и эстетические ресурсы. Постоянно разрабатываются новые элементы дизайна и материалы для плитки. Если подвесной потолок в квартире предназначен в первую очередь для акустической и тепловой изоляции, то в первую очередь следует рассмотреть систему Армстронг или, как вариант, самодельные деревянные панели. В гаражах, утепленных балконах и пристройках Армстронг незаменим.

Установка Armstrong

Потолки Armstrong – это подвесные потолки. Его сотовая структура обеспечивает простую установку и легкую замену компонентов. Она скрывает подводку и проводку и придает помещению строгий и сдержанный вид.

Подвесной потолок Armstrong

Преимущества и недостатки потолка Армстронг

Область применения системы Armstrong достаточно обширна: она используется для отделки потолков в общественных помещениях и офисах, спортивных и культурных центрах, кафе и магазинах. Они также хорошо вписываются в интерьер жилых помещений.

Потолок Армстронг семьи Трулок

Преимущества потолков Armstrong

• низкая цена;
• Хорошая акустическая и тепловая изоляция;
• Широкий выбор плиточных материалов позволяет создать любой дизайн;
• Предварительная подготовка потолка не требуется;
• Простая установка без привлечения специалистов;
• Возможность скрыть инженерные коммуникации и вентиляционные системы и легкий доступ для осмотра и ремонта;
• Простая установка встраиваемых светильников;
• Возможность демонтажа и повторного использования (потолочная система полностью разборная).

Потолок Армстронг с панелями из натурального дерева

Недостатками этой конструкции являются

• снижает высоту потолка как минимум на 20 см, поэтому не всегда подходит для квартир;
• не подходит для помещений неправильной формы;
• не защищает от утечек;
• боится влаги, органические панели впитывают ее и деформируются.

Благодаря огромному списку преимуществ, потолки Армстронг не теряют своей популярности, несмотря на новые технологии подвесных и натяжных потолков. Потолки Armstrong легко установить своими руками у себя дома или в офисе.

Цены на потолки Армстронг

В зависимости от высоты помещения потолок Армстронг “съедает” не менее 250 мм, поэтому он редко встречается в городских квартирах.

Устройство потолка Армстронг

Потолки Армстронг имеют каркас из металлических полос в виде ячеек размером 60х60 см, на которые устанавливаются соответствующего размера жесткие или мягкие потолочные плиты.

Потолки Армстронг имеют каркас из металлических полос в виде сотовой структуры, на который крепятся плиты.

Жесткие панели могут быть изготовлены из следующих материалов:

сплошной или перфорированный металлический лист;

Потолочные плитки для подвесных потолков из тонкого стального листа толщиной 0,45 мм с полиэфирным покрытием

Потолок Армстронг с зеркальными вставками

Мягкая плитка изготавливается из минеральных или органических природных материалов. В последние годы в рамках борьбы за экологичность отделочных материалов минеральная плитка практически снята с производства – она содержит минеральную вату, мелкие частицы которой плохо влияют на дыхательную систему.

Цвета потолочных плит Armstrong

Органическая мягкая плитка для потолков Армстронг используется довольно часто, изготавливается из переработанной целлюлозы и является абсолютно безопасной, легкой и легко режется при монтаже.

Потолочные плитки Армстронг из дерева

Конструкция потолка и используемые в нем элементы каркаса показаны на чертеже.

Цены на деревянные потолки Армстронг

Элементы потолка Армстронг

1. Потолочная плитка 60×60 см.
2. Поперечный Т-образный профиль, длина 0,6 м.
3. Т-образный несущий профиль, длина – 3,7 м. Устанавливается параллельно короткой стене и может быть закреплен стандартными кронштейнами или отрезан при необходимости.
4. Продольный Т-профиль, длина – 1,2 м. Крепится к носителю на высоте 0,6 м.
5. Потолочный подвес с крючком (5a) и штангой (5b). Штанга подвеса крепится к потолку с помощью дюбелей или анкеров, крюк крепится к несущему профилю. Отрегулируйте высоту подвеса с помощью зажима (5), чтобы убедиться, что рама расположена ровно.
6. L-профиль для стен, длина 3 м. Он крепится по периметру помещения с помощью спиртового уровня.
7. Анкер или дюбель для крепления подвеса в подвесном потолке.
8. Резка потолочных плит в соответствии с размерами помещения.

Компоненты системы подвески

Профиль рамы может быть металлическим, с порошковым покрытием или пластиковым. Стандартная ширина полки составляет 15 или 24 мм. Первый используется для легких конструкций из органических панелей, второй – для зеркальных, стеклянных и металлических потолков с большим количеством встроенных элементов. Для особо тяжелых конструкций также используются усиленные подвесы. Рама собирается с помощью стандартных крепежных элементов. Он требует минимальной настройки и собирается, как строительный набор, быстро и легко.

Обратите внимание! Потолочные плиты Армстронг можно самостоятельно изготовить из дерева или МДФ. Это придает потолочным плитам очень аутентичный вид.

Расчет материала

Для расчета материалов необходимо знать размеры помещения – длину и ширину. На их основе рассчитывается необходимое количество плиток и профилей. Расчет включает в себя несколько этапов.

Формула для вычисления площади прямоугольного потолка

1. Определите необходимое количество плиток. Для этого рассчитайте площадь помещения, умножив длину на ширину в метрах. Разделите полученный результат на площадь одной плитки, которая составляет 0,36 м для стандартной плитки размером 60х60 см. Округлите результат до целого числа.

ПримерПример: Для комнаты размером 3,5×5 м, размер комнаты составляет Sq = 3,5×5=17,5 м. Количество плиток Np = 17,5/0,36 = 48,6. После округления получаем 49 плиток.

1. Рассчитайте количество стеновых профилей. Для этого определите периметр помещения, сложив длину всех стен и разделив на стандартную длину углового профиля 3,0 м.

ПримерПример: Периметр помещения Pc = 3,5+5+3,5+5 = 17 м. Количество стеновых профилей Nsp = 17/3 = 5,66. При округлении в большую сторону получается 6.

1. Найдите количество несущих профилей. Обычно они размещаются вдоль короткой стены на расстоянии 0,6 м от стены и 1,2 м между профилями. Количество рельсов в ряду рассчитывается следующим образом: ширина помещения делится на стандартную длину рельса 3,7 м, а результат округляется до ближайшего большего целого. Количество рядов рассчитывается путем деления длины помещения на расстояние между несущими профилями 1,2 м и округления до большего целого. Количество рельсов в ряду умножается на количество рядов.

ПримерПример: В примере с комнатой на каждый ряд приходится только один профиль, поскольку ширина комнаты меньше стандартной длины профиля. Количество рядов равно 5/1.2=4.16 рядов, округленное в большую сторону – 5. Всего 5 несущих профилей.

1. Количество несущих профилей рассчитывается следующим образом: длина помещения делится на длину профиля 1,2 м и округляется в большую сторону; ширина помещения делится на шаг установки 0,6 м и округляется в меньшую сторону. Результаты умножаются.

ПримерПример: Количество рядов продольных профилей равно 5/1,2=4,16, результат после округления вниз равен 5. Количество профилей в ряду равно 3,5/0,6=5,8, после округления вниз число будет равно 5. Всего необходимо 5х5 = 25 шт.

Цены на потолочные леса

Продольный и поперечный профили системы подвески

1. Для расчета количества боковых профилей: переведите длину помещения в масштаб 1,2 м и округлите вниз, разделите ширину помещения на длину профиля 0,6 м и округлите вверх.

ПримерПример: количество рядов профилей – 5/1,2=4,16, округленное до 4; количество профилей в ряду – 3,5/0,6=5,8, округленное до 6. Итого 4х6=24 перекладины.

1. Количество подвесов рассчитывается следующим образом: длина и ширина помещения делятся на шаг установки 1,2 м, оба результата округляются в большую сторону и умножаются.

Пример: 5/1,2=4,16, после округления вверх – 5; 3,5/1,2=2,9, после округления вверх – 3; 5х3=15.

Пример расчета для помещения неправильной формы.

Для простого расчета используйте таблицу 1, чтобы найти правильный размер помещения и определить необходимое количество потолочных элементов.

Таблица 1: Расчет материалов для потолка Армстронг.

Размеры помещения, м	Количество потолочных плит, шт.	Секции стен, шт.	Опорная секция, шт.	Боковой профиль, шт.	Поперечное сечение, шт.	Вешалки, шт.
3х3	25	4	2	12	10	9
3х4	34	5	3	16	15	12
3х5	42	6	4	20	20	15
4х4	45	6	6	24	18	16
4х5	56	6	8	30	24	20
4х6	67	7	10	30	30	20
5х5	70	7	8	40	36	25
5х6	84	8	10	40	45	25
5х7	98	8	12	48	63	30

Пример расчета подвесного потолка Армстронг

После проведения предварительных расчетов рекомендуется сделать чертеж потолка в масштабе, указав положение профилей, подвесов и встроенных элементов, как показано на чертеже. При установке тяжелых светильников или вентиляционных систем рекомендуется использовать дополнительные подвесы.

Цены на встраиваемые светильники

Эскиз потолка и мест установки

Обратите внимание! Если вам необходимо дополнительное пространство для установки или повреждения светильников, лучше заказать несколько дополнительных штук.

Подготовка потолка

Потолки Armstrong, как и другие виды подвесных потолков, полностью скрывают недостатки основания, поэтому подготовка поверхности заключается в удалении старого, шелушащегося покрытия. Если побелка или краска прочно прилипла к потолку, возможно, вам не придется ее удалять. Если отдельные куски штукатурки отслоились или штукатурка разрушилась, куски старой отделки могут повредить плитку, поэтому их лучше удалить, а трещины и щели заполнить цементной или алебастровой шпаклевкой.

Заделка трещин в потолках

Потолки Армстронг с мягкими плитками подвержены воздействию воды, и если они намокнут, то упадут на пол и потрескаются. Поэтому необходимо гидроизолировать потолок в местах, где возможны протечки воды.

Между потолком и полом оставляют пространство 20-25 см для акустической и тепловой изоляции. В этом случае сначала используется деревянный брус для поддержки плит волокнистой изоляции таким образом, чтобы они были смещены относительно балки подвесного потолка. Изоляция устанавливается и покрывается паропроницаемой барьерной пленкой. Если используется полистирол, его следует крепить непосредственно к подвесному потолку с помощью клея и дюбелей.

Крепление каркаса поверх изоляции

Обратите внимание! При монтаже теплоизоляции не забудьте установить освещение и вентиляционные каналы.

Монтаж потолков Армстронг

Установка потолка состоит из нескольких этапов, которые описаны в таблице 2.

Схема монтажа подвесного потолка Armstrong

Armstrong Axiom KE Canopy – инструкция по установке. Скачать файл.

Руководство по установке .

Таблица 2: Последовательность монтажа потолков Armstrong.

Установка стеновых профилей

Установка потолочных подвесов

Подвесы в местах крепления светильников

Установка вспомогательных профилей

Выравнивание профилей

Установка несущей конструкции с продольными и поперечными профилями

Установка встраиваемых компонентов

Точечная установка

Видео – Монтаж потолка Армстронг, инструкция

Как установить потолок Armstrong в стандартном жилище?

Основная проблема при установке потолка Армстронг в квартире – это снижение высоты потолка как минимум на 15-20 см. При меньшей высоте будет сложно не только установить раму, но и поддерживать ее в горизонтальном положении. Еще одна сложность – укладка плитки. Чтобы плитка поместилась в ячейку, она должна иметь наклон не менее 30 градусов, а если пространство между каркасом и базовым потолком слишком мало, плитка не поместится.

Цены на навесы Armstrong Axiom KE

Основная проблема при установке потолка Армстронг в квартире заключается в том, что потолочные плиты наклонены под углом 30 градусов, а это невозможно, если над конструкцией недостаточно места.

Если потолки в квартире выше 275 см, монтаж “Армстронга” выполняется по обычной технологии. В этом случае чистая высота помещения будет не менее 250 см, что допускается СНиПом. При меньшей высоте потолков потолки Армстронг рекомендуются только для помещений с периодическим использованием, например, коридоров.

Подвесной потолок Armstrong: технические характеристики

Здесь вы найдете подробное описание технических свойств подвесной потолочной системы Armstrong! Рекомендуем также прочитать статью о потолках для ванной комнаты с реечной технологией.

Фильм – Установка зеркальных потолков Армстронг

Потолок Армстронг стоит недорого, не выделяет вредных веществ и не влияет на микроклимат. Она проста в установке и обслуживании, обеспечивает легкий доступ к услугам и подходит практически для любого пространства, главное – правильно выбрать материал и дизайн плитки.

Установка подвесного потолка Армстронг

Несмотря на то, что монтаж потолка Армстронг достаточно прост в исполнении, для непрофессионалов эта работа может подготовить множество проблем. Важно понимать, что проект субструктуры разрабатывался профессионалами в течение длительного времени, регулярно вносились изменения и система совершенствовалась. Вся эта работа была проделана с одной целью – сделать установку максимально простой. Многие эксперты рекомендуют перед началом монтажных работ тщательно ознакомиться с последовательностью работ.

Устройство потолка Армстронг

Если рассматривать устройство подвесного потолка Армстронг, то стоит отметить, что данный вид декоративной облицовки поверхности потока представляет собой каркасную систему, которая имеет самостоятельный тип. Плитки или панели крепятся к конструкции после установки, что позволяет полностью покрыть потолочное пространство в помещении.

Сегодня существует несколько основных причин, по которым многие профессионалы предпочитают устанавливать эту отделку в своих домах:

• Стоимость облицовки потолка в жилом помещении может быть значительно снижена, так как опыт показывает, что стоимость установки подвесного потолка составляет ¼ для обычных потолков и ½ для более сложных конструкций;
• Готовность попробовать свои силы в чем-то новом – важно понимать, что установка потолков Армстронг намного проще, чем сооружение каркасной конструкции для крепления гипсокартона.

Проще говоря, подвесной потолок – это каркас из оцинкованных профилей. Эту конструкцию можно закрепить подвесами, выровнять и при необходимости усилить поперечными скобами.

Минимальная высота для потолка Армстронг

При установке потолка важно учитывать минимально допустимую высоту. С учетом конструкции потолка Армстронг минимальная высота может составлять 10 см. В противном случае невозможно будет установить крепления, так как они не будут подходить друг к другу. В любом случае рекомендуется запас высоты более 10 см.

Схема монтажа потолка Армстронг

При необходимости вы можете посмотреть, как производится монтаж подвесного потолка Армстронг своими руками на видео, но стоит помнить, что любые ошибки и недочеты, допущенные в процессе, могут привести к значительным затратам. Важно понимать, что в этом случае не получится вырезать необходимые элементы из профиля и установить их, как в случае с конструкциями из гипсокартона.

Как построить потолок Армстронг своими руками

Как показывает практика, выполнить эту работу не так сложно, как может показаться на первый взгляд. При необходимости вы можете посмотреть на видео, как установить потолок Армстронг. Важно понимать, что процесс самостоятельной установки осуществляется в несколько этапов, среди которых

• нанесение разметки на поверхность стены и потолка для правильного позиционирования элементов конструкции;

• крепление стеновых профилей к основанию;

• установка потолочных подвесов, которые обычно необходимы для крепления несущего профиля;
• установка подвесов в местах, где должны быть установлены светильники;

• Несущие профили должны устанавливаться в соответствии с нанесенной разметкой, для крепления в этом случае необходимо использовать крючки;
• Все опорные элементы должны быть расположены горизонтально;
• После того как все элементы прикреплены, необходимо собрать раму;

• Крепление декоративных панелей и светильников.


Рекомендуется следовать пошаговому алгоритму, учитывая все имеющиеся нюансы.

Подготовка перед установкой потолка Армстронг

Перед началом работ стоит помнить, что установка подвесного потолка Армстронг требует определенной подготовки. Для начала необходимо спланировать жилое пространство, в котором будет производиться монтаж. Важно понимать, что на этом этапе следует учитывать не длину и ширину, а размеры. Такой подход позволит вам понять, чем контуры отличаются от формы обычного квадрата или прямоугольника.

Также нелишним будет измерить расстояние между поверхностью пола и напольной плиткой, чтобы определить правильный уровень укладки. Как правило, минимальная высота поверхности пола должна составлять около 15 см. Если плиты перекрытия изогнуты, допускается расстояние в 10 см для одного края. Расстояние менее 10 см не рекомендуется. Причина в том, что используемые в данном случае вешалки могут не подойти.

Инструменты для потолка Армстронг

Для установки потолка Армстронг необходимо подготовить все строительные материалы и инструменты, необходимые для работы. В процессе установки необходимо иметь под рукой следующие инструменты:

• пунш;
• малярная лента;
• молоток;
• рулетка;
• ножницы по металлу;
• карандаш;
• плоскогубцы;
• алюминиевый спиртовой уровень длиной около 2,5 метров;
• лазерный спиртовой уровень.

Перед началом работ по устройству подвесного потолка также стоит рассчитать, что и сколько материала потребуется.

Если самым популярным несущим профилем в данном случае является T24, то стоит упомянуть и его. Чтобы правильно рассчитать количество несущих профилей, которые понадобятся для системы, стоит сначала схематично нарисовать потолок.

Это означает, что на каждые 10 кв. м. Для изготовления потолочной поверхности m необходимы следующие материалы:

• Несущий профиль L3600 – 2,3 м;
• Поперечный профиль L1200 – 14,3 м;
• Поперечное сечение L600 – 15,7 м.

Кроме того, выбирая плитку в качестве облицовочного материала, стоит убедиться, что используемый рисунок не отличается. Лучше всего покупать у того же производителя и из той же партии.

Маркировка для потолков Армстронг

При монтаже подвесных потолков Armstrong необходимо отметить на стене начальные угловые профили. Важно понимать, что от того, как именно будет сделана разметка, полностью зависит то, как в дальнейшем будет выглядеть установленная система – как единая плоскость, или поверхность потолка будет иметь волны, или система будет изогнута в одном углу комнаты. Кроме того, стоит помнить, что регулировка потолочной решетки должна быть выполнена максимально правильно.

Для разметки рекомендуется использовать лазерный или гидравлический уровень. Сначала на стене необходимо отметить контурную линию, и только после этого можно приступать к монтажу. Используемые настенные кронштейны должны крепиться к стене с помощью дюбелей с полипропиленовыми вставками. Как правило, расстояние между ними составляет 20 см.

Как установить подвесные потолки Армстронг

Существует несколько способов установки подвесов. Обратите внимание, что выбор способа крепления подвесного профиля полностью зависит от уровня нагрузки.

Схемы 1 и 4 рекомендуются только для установки на стандартный потолок с решеткой 60 x 60 см и весом до 2 кг.

Схемы 2, 5 и 6 рекомендуются для установки тяжелых панелей или дополнительных светильников, не являющихся специализированными и предназначенными для установки в подвесные потолки Армстронг. В этом случае необходимо увеличить количество точек подвеса вдоль линии стены и в центре рамы.

Нет необходимости размещать подвесы. Например, можно увеличить количество подвесов при монтаже, но установить кронштейны в треугольном или каскадном расположении. Единственное требование – расстояние не более 120 см.

Как сделать каркас для потолка Армстронг?

После того как все подвесы будут закреплены на поверхности потолка, можно приступать к сборке каркаса. Первым шагом является закрепление направляющего профиля на поверхности потолка. Как правило, эти изделия уже имеют специальные крепления для вешалок. Необходимо, чтобы края опирались на углы, которые находятся вдоль стены. Важно зафиксировать арочные пружины в горизонтальном положении.

После сборки направляющих можно приступать к соединению профилей. В этом случае крепление осуществляется с помощью встроенных замков и пазов на концах боковин. Важно, чтобы расстояние между поперечными профилями составляло примерно 60 см.

Дополнительные подвесы должны быть установлены там, где светильники будут вмонтированы в потолок Армстронг. Часто бывает, что поперечный профиль не доходит до стены – в таком случае рекомендуется измерить расстояние и отрезать необходимые элементы.

Если направляющий профиль установлен горизонтально, поперечины следует устанавливать аналогичным образом. В итоге должна получиться рамка с ячейками размером 60*60 см.

Установка панелей подвесного потолка Армстронг

После сборки несущей конструкции можно приступать к завершающему этапу монтажа потолка Армстронг, а именно к установке плит и светильников. Работы следует проводить, когда влажность воздуха в помещении не превышает 70%.

Сначала закрепите точечные светильники на поверхности потолка и только потом приступайте к монтажу плитки. Обратите внимание, что плитка может довольно быстро загрязняться, а ее состав может вызвать раздражение кожи, поэтому рекомендуется носить перчатки. Если вы приобрели узорчатую плитку, укладка должна производиться в строго определенном порядке.

Не следует укладывать плитку в местах, где планируется установка осветительных приборов. Если есть участки, где размер ячеек неполный, плитки необходимо обрезать. Как видите, все работы по установке потолка Армстронг можно выполнить самостоятельно, не прибегая к услугам специалистов. В результате вы можете значительно сэкономить, ведь монтаж обходится гораздо дороже, чем стоимость самого материала.

Заключение

Монтаж потолка Армстронг нельзя назвать самым простым способом отделки для новичка, но если следовать прилагаемому пошаговому алгоритму и внимательно изучить видео, то проблем в дальнейшем возникнуть не должно.
