Технология резки труб под прямым углом

Если оставить в стороне варианты, используемые в промышленности – осевые штампы, радиальные отрезные устройства, – то для “сделай сам” существует не так много решений. Вам понадобится либо пила по металлу, либо ручная шлифовальная машина. Выравнивание облегчается тем, что трубчатая заготовка всегда имеет только линейный контакт с плоскостью резания.

Как отрезать металлическую трубу заподлицо? Просто крепко зажмите металлическую деталь параллельными зажимами, отметьте область реза маркером и отрежьте по размеру. Конечно, всегда существует возможность люфта в зазорах между пильным диском и зажимными основаниями пилы по дереву, что приводит к образованию заусенцев на поверхности соединения. Если диагональный участок такого соединения затем соединяется с другой частью трубопровода ручной дуговой сваркой, это не является проблемой: все можно (в разумных пределах) исправить изменением толщины сварного шва. В противном случае просто выберите новый инструмент и проверяйте разметку в течение всего процесса резки.

Еще проще отрезать конец труборезом (недорогим, в крайнем случае можно одолжить его у более опытного соседа). Этот инструмент оснащен специальным червячным питателем. Последовательность операций для одновалковой фрезы следующая:

Поверхность заготовки тщательно очищается от всех следов грязи, жира и окалины.
Отделяемый участок плотно прижимается губками (если труба из мягкого металла, например, алюминия, лучше вставить между губками резиновую пластину с накаткой: это увеличит трение прижима). Поверните винт подачи и постепенно вводите режущий ролик в стену, пока он не разрежет стену.
Измените положение круглой трубы, повернув ее на 1200, чтобы режущий валик соприкоснулся с новой режущей частью, и повторите переход.
Сделайте еще одну перестановку, и прямой участок трубы готов. Остается только зачистить перекрывающиеся участки.

Существуют трех- и четырехвалковые труборезы, в которых процесс резки довольно прост, поскольку количество этапов перестановки соответственно уменьшается.

Как отрезать стальную трубу под углом 45 или 90 градусов? Прежде всего, необходимо проверить, подходит ли имеющийся у вас труборез для резки рассматриваемого компонента. При этом следует учитывать следующее:

Прочность материала на разрыв;
Диаметр или толщина стенки;
Состояние режущих кромок вала (валов) и их осевой зазор.

Методы резки труб большого диаметра

Термин “большой диаметр” следует понимать не по отношению к крупным трубопроводам, а к тем, которые практически можно найти в доме. Согласно СНиП 2.04.01-85, Ду для систем бытового водоснабжения и канализации не превышает 80 … 100 мм.

Большинство труборезов не предназначены для работы с трубами такого диаметра, поэтому вам придется использовать пилу по металлу. Пилы могут резать с помощью кругового движения полотна или возвратно-поступательного движения полотна. Последний вариант менее эффективен, но срок службы пильного диска увеличивается. Поскольку процесс резки может занять много времени, необходимо позаботиться о том, чтобы обеспечить наилучшее качество резки. Для этого:

Периодически смазывайте зубья маслом средней вязкости (тип Industrial-20);
Правильное распределение максимальной мощности: Жесткость лезвия низкая, а инструментальная сталь твердая и хрупкая. Поэтому лезвие легко сломать;
При резке на высокой скорости происходит самопроизвольное тепловое расширение металла из-за нагрева заготовки. Поэтому необходимо скорректировать ширину пропила, выбрав нож соответствующей толщины;
В конце процесса резки скорость резки снижается, чтобы предотвратить “падение” лезвия в зажимное устройство.

Дополнительные трудности возникают при необходимости резки мягких металлов, таких как медь или алюминий. “Размазывание” металла заготовки по пильному диску ухудшает качество режущей поверхности, поэтому боковую сторону диска следует время от времени очищать от стружки.

Как правильно резать различные металлические трубы под углом 45 градусов и 90 градусов

Как отрезать трубу под определенным углом? Мы уже говорили о прямых порезах. Теперь рассмотрим, как отрезать трубные заготовки из различных металлов с помощью металлических клещей. Помимо удобства распила, комбинированный резак минимизирует количество опилок, что важно, если работа выполняется в домашних условиях.

Головоломка “Слесарь по металлу” состоит из двух частей:

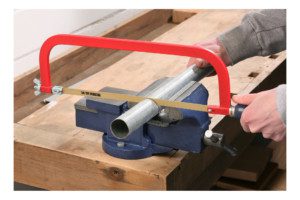

Ручная ручная пила, имеющая трубчатые верхние направляющие, которые позволяют держать инструмент строго перпендикулярно направлению реза;

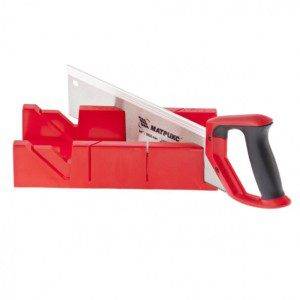

Корпус в форме канала, в котором с обеих сторон просверлены отверстия, позволяющие пользователю делать точные угловые резы (обычно 90° и 45°, но существуют также угловые фрезы, с помощью которых можно делать угловые резы от 100 до 1150 углов).

Различают литые и прессованные банки. Первые, хотя и дешевле, плохо работают при повторяющихся изгибающих нагрузках.

Важно выбрать правильную конструкцию ручной пилы. Для угловых резов подходят только прецизионные инструменты с верхними направляющими, которые дополнительно защищены от изгиба пружинными упорами.

Для выбора размера поперечной пилы используются следующие параметры:

Ширина лобзика, которая определяет максимальный диаметр заготовки.
Длина лобзика, которая повышает точность распила.
Наличие транспортира.
Глубина и ширина сквозных пропилов в боковинах канала: чем они глубже, тем менее чувствительна столярная плита к изменениям условий резания – состоянию смазки, повышению температуры пильного диска и заготовки. С другой стороны, при резке труб большого диаметра увеличение ширины режущего паза отрицательно скажется на точности.
Материал корпуса: стальные зубила (литые или штампованные) определенно следует предпочесть пластиковым, даже несмотря на то, что последние легче.

Как отрезать трубу под углом 45 градусов? При работе с деревянными изделиями сначала обработайте материал напильником, а затем, убедившись, что стена перпендикулярна, постепенно увеличивайте давление на пильный диск.

Как и чем нельзя резать полипропилен

Простота резки полипропиленовых труб создает иллюзию, что при резке этого пластика не требуется особых ухищрений. Но это не так. На практике используются следующие типы инструментов:

Труборезы с вращающимися лезвиями.
Труборезы с храповым механизмом.
Ручная пила для резки древесины.
Электрическая торцовочная пила.

На последнем месте по качеству резки должна быть ручная пила по металлу. Он не только оставляет наибольшее количество стружки (которую, кстати, довольно трудно убрать), но и оставляет грубый заусенец на конце среза, который придется счищать напильником (а вы не пробовали чистить такой напильник после работы с пластиком?).

Торцовочная пила работает быстро. Даже слишком быстро, чтобы вовремя остановить инструмент после раскалывания заготовки. Если вы почти промахнетесь, травма неизбежна.

Поэтому данный тип устройства следует использовать только при резке/заделке полипропиленовых труб большого диаметра и толстостенных труб.

Труборез с храповым механизмом обеспечит наилучшее качество резки… и артрит, поскольку к рукояткам кусачек постоянно прикладывается значительное усилие. Именно поэтому труборезы с храповым механизмом хороши для одиночных разрезов.

Что же остается делать? Правильно, труборез с вращающимися лезвиями.

Какие инструменты используются для резки труб?

В наши дни почти у каждого домашнего мастера есть универсальная шлифовальная машина для труб – “болгарка”. Как вы с ним работаете?

Как правильно и безопасно резать металл с помощью трубошлифовальной машины

Я имею в виду, конечно, заготовки для труб. Если такая работа выполняется часто, достаточно приобрести специальную угловую шлифовальную машину, в противном случае лучше приобрести опорный диск, который может поддерживать основной во время угловой резки.

Диск вращается очень быстро, вызывая горячие искры и стружку, летящую на большой скорости. Для обеспечения безопасности рекомендуется защищать глаза, работать в перчатках, защитной обуви и наушниках.

Перед тем как ровно отрезать трубу с помощью трубошлифовальной машины, выберите наиболее подходящий диск для этой работы. Убедитесь, что максимальная скорость вращения диска выше максимальной скорости вращения инструмента; это защитит диск от перенапряжения и поломки и исключит риск получения серьезной травмы.

Абразивные диски используются для резки труб. Диски с приподнятым и опущенным центром идеально подходят для обработки узких углов и выступов, так как обеспечивают различные углы входа в металл; эти диски не следует загонять слишком глубоко, так как измененная геометрия диска может нарушить и повредить оснастку.

Давайте вкратце рассмотрим возможности отрезных дисков, устанавливаемых на угловые шлифовальные машины:

Диски с режущей кромкой из диоксида алюминия. Не очень эффективен для диагональных разрезов, поэтому подходит для труб размером до ¾”.
Абразивные круги из глинозема, оксида алюминия или карбида кремния. Требуется угловой диск, с помощью которого можно легко, точно и быстро отрезать трубу под углом 450.
Диски с чешуйками. Используется для резки труб из цветных металлов и сплавов.
Диски из быстрорежущей стали. Самый универсальный тип оснастки, практически не имеющий ограничений по скорости вращения шпинделя. Обязательным условием является наличие углового ножа.

Как резать тонкостенные трубы

Пояснения необходимы, если используются инструменты с механическим приводом. Для тонкостенных труб важно получить чистый срез по всей толщине стенки.

При использовании тонкостенных лезвий помните, что они выделяют меньше тепла во время работы, вызывают меньше вибрации инструмента, выполняют рез за меньшее время и тратят меньше металла на рез.

Закрепите заготовку вблизи запланированного места резки и убедитесь, что заготовка не перемещается.
Используя шаблон, проверьте правильность положения инструмента и надежность установки диска, при этом шлифовальная машина должна работать на холостом ходу. Это необходимо для того, чтобы исключить возможные проблемы с балансировкой колес.
В начале процесса резки лезвие всегда подается под углом 90° к заготовке, при этом необходимо убедиться, что защитный кожух лезвия находится между рабочим и заготовкой. При резке важно не задеть металл лезвием, поэтому процесс следует начинать там, где металл наиболее тонкий.

Приложение

Успешная угловая резка круглых труб требует определенного мастерства и сноровки. Лучше всего использовать слесарный стул, а при использовании механизированного инструмента – специальные угловые диски для помощи основному инструменту.

3 простых способа ровной резки труб труборезом: мастер-класс

Очень многие люди, не сталкивавшиеся со сложной работой с угловыми шлифовальными машинами (УШМ), считают работу с шлифовальной машиной элементарной. Но научиться пользоваться шиношлифовальной машиной – это не просто отрезать несколько арматур. На самом деле, это целая наука с множеством нюансов и правил. В сегодняшней статье мы расскажем лишь о небольшой части такой работы. HouseChief предлагает читателю ознакомиться с самым простым способом резки цилиндрической (водопроводной) или профильной (квадратной) трубы под определенным углом.

Читать статью

Обычная перпендикулярная резка под углом 90 градусов

Некоторые люди считают, что на этом этапе даже не нужно делать разметку, особенно если у вас в руках большая угловая шлифовальная машина с большим режущим диском. Однако впоследствии могут возникнуть проблемы при выравнивании труб, которые были отрезаны без разметки. Чтобы избежать этого, можно использовать обычную клейкую ленту или малярный скотч, наклеенный вокруг трубы. Это должно гарантировать, что его края в начальной и конечной точках идеально выровнены. Если все сделано правильно, то после резки две трубы соединятся в идеально прямую линию без лишних зазоров.

Резка цилиндрической трубы под углом 45º

Часто трубы приходится резать под углом 45º, что является большой проблемой для многих людей. Основная цель этого разреза – добиться идеального угла 90º при выравнивании деталей. Решить эту проблему с помощью рулетки сложно, но есть метод, который поразит своей простотой некоторых начинающих мастеров. Чтобы применить его на практике, вам понадобится обычный лист бумаги формата А4. Сложите его по диагонали, точно совместив верхний и боковые края. Удалите лишний лист. Теперь нужно снова сложить получившийся треугольник так, чтобы линия сгиба проходила от его вершины к центру основания. Теперь шаблон готов, и вы можете приступить к разметке трубы.

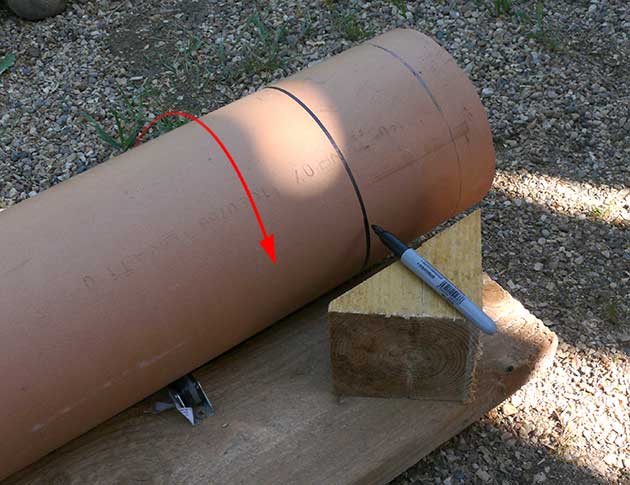

Используйте простой лист бумаги для разметки трубы по диагонали

Как использовать бумажный шаблон для разметки разреза под углом 45º

Разделите получившийся сложенный треугольник на две части и оберните его вокруг трубы, зафиксировав положение малярным скотчем. Шаблоны должны быть расположены так, чтобы один край основания совпадал с другим. Теперь у нас есть 2 заготовки нужного диаметра. С помощью ножниц скруглите верхний угол обоих, подгоняя один к другому. Остается только приложить шаблон к трубке и отметить место разреза мелом или карандашом.

Остается только аккуратно разрезать металл по отмеченной линии.

Как разметить срез под углом 45º на профильной трубе

Некоторые “эксперты” утверждают, что благодаря квадратному сечению, которое имеет профильная труба, можно сделать срез под углом 45º с помощью обычной рулетки. Редакторы HouseChief не советуют этого делать, если только это не портит материал. Это связано с тем, что очень трудно измерить рулеткой и очень трудно выполнить такую работу идеально. Хорошей идеей будет школьная линейка в форме равностороннего треугольника.

Идеальный инструмент не только для школы, но и для работы с металлом

Для начала на одном краю проводится прямая линия, перпендикулярная стороне трубы. Затем поворачиваем деталь и на соседнем крае рисуем диагональную метку, идущую от края первой полосы под углом 45º. Здесь вам не нужно ничего измерять, все уже сделано производителем треугольной линейки. Затем профильную трубу снова поворачивают и проводят перпендикулярную линию. Теперь осталось только соединить начало и конец линии по диагонали на четвертой стене. Вот и все, можно смело работать со шлифовальной машиной – эти срезы идеально состыкуются и образуют прямой угол 90º. Чтобы облегчить работу, можно наклеить малярный скотч по краям полосы. Это добавит четкости и облегчит вырезание прямо по линиям.

Для более простой разметки, если у вас есть время, вы можете сварить этот шаблон

Отделочная деталь

Не думайте, что болторез – это инструмент, используемый только для демонтажа металлоконструкций и не требующий осторожности в обращении. Наоборот. Ударный гаечный ключ требует предельной концентрации и осторожности. Это довольно опасный инструмент, поэтому, работая с ним, не забывайте не только о правильной маркировке, но и о требованиях безопасности.

Только благодаря точному расчету и резке можно добиться идеального угла наклона труб

Редакция HouseChief надеется, что способы, описанные в сегодняшней статье, помогут начинающим мастерам в проведении различных ремонтных работ. Любые вопросы, возникшие при чтении статьи, можно задать в комментариях ниже. Там же, пожалуйста, опишите свой опыт распиливания труб, который может быть полезен другим читателям.

Наконец, предлагаем посмотреть короткое видео, которое даст вам лучшее представление о том, как работать с труборезом.

Гладкая резка труб

Приветствую!
У меня есть кусок трубы диаметром 385 мм, не совсем прямой, отрезанный автогенным инструментом. Мне нужно разрезать его шлифовальной машиной точно по горизонтали. Как это сделать, т.е. сделать прямой срез? Другой конец, с другой стороны, я хочу отрезать под определенным углом. На ум приходит один вариант – использование строительного уголка или стального обруча вокруг трубы. Чтобы выровнять срез, я сварил своего рода фланец-скелет, который будет стоять на варочном баке (круглый бойлер на 40 литров), это на случай, если мне понадобится объяснить, что к чему.

Посмотреть профиль
Личное сообщение

намотать бечевку или плоскую ровную ленту (кусок обоев), потянуть – обычно она лежит ровно (а с обоями все будет хорошо видно), отметить линию

Я не знаю точно, но попробуйте – отрежьте кусок плоской ровной ленты под нужным углом и оберните им трубу.

Посмотреть профиль
Личное сообщение

Как это всегда бывает – я только что написал, как между прочим позвонил знакомому сварщику и на мой вопрос, он тоже посоветовал рулон бумаги, а при отсутствии таковой – туалетную бумагу. Будет.

Посмотреть профиль
Личное сообщение

AlexB писал(а) :
Другой конец, с другой стороны, хотел бы резать под определенным углом.

В таких случаях очень помогает емкость с водой.

Посмотреть профиль
Личное сообщение

Нет, туалетная бумага не годится, ее надо резать, чтобы она не растягивалась, а потом ты будешь стонать об этом.

Посмотреть профиль
Личное сообщение

Все передумала, а про бассейн даже не поняла – действительно метод. Туалетная бумага, конечно, не будет использоваться – существует множество различных рулонов бумаги.

Посмотреть профиль
Личное сообщение

AlexB писал(а) :
Я точно не буду пользоваться туалетной бумагой.

Да, мне не хочется пользоваться туалетной бумагой.

AlexB писал(а) :
Я даже не понимаю, что такое умывальник, это метод.

Возможно, потому, что не в каждый бассейн поместится труба такого диаметра.

Посмотреть профиль
Личное сообщение

Возможно, потому что труба такого диаметра не поместится в каждом бассейне.

Да, но у меня в ванной достаточно тазиков на любой вкус, корыт и тому подобного.

Посмотреть профиль
Личное сообщение

У меня похожая проблема, но вопрос не в том, как разметить, а в том, как обработать автогенные края, чтобы сделать их плоскими. У меня есть большая угловая шлифовальная машина, но поскольку стенка трубы составляет ок. 8 мм, я боюсь резать шлифмашинкой, если при резке будет небольшой наклон, то . Может быть, лобзик и ножовка (ну, пусть пила идет N-e число)? Или это можно сделать с помощью болтореза?

Посмотреть профиль
Личное сообщение

Игнатович пишет
Как насчет лобзика и ножовки (ну, пусть будет N пил)?

Камикадзе. А если один птенец?

Игнатович пишет
Или это можно сделать с помощью болтореза?

Посмотреть профиль
Личное сообщение

Но как же тогда безопаснее резать? Я не думаю, что можно погрузить пильный диск в трубу.

Посмотреть профиль
Личное сообщение

Могу ли я узнать больше о пулинге – как он помогает?

Посмотреть профиль
Личное сообщение

Как я понимаю, нужно опустить трубку в воду перпендикулярно дну бассейна и срезать край мокрой поверхности?
А если он высохнет, вы можете его испортить, верно?

Посмотреть профиль
Личное сообщение

раковина в смысле необходимости опускать трубу в воду может быть перпендикулярна углу тогда аккуратно снимите и проведите по краю сухого/мокрого металла может быть царапина если труба ржавая тогда см.
Однажды я распилил трубу F450 мм, и она снялась без проблем.

Посмотреть профиль
Личное сообщение

Если вы пилите шлифовальной машиной по прямой линии, почему она должна кусаться? То есть, если вы сделаете серповидный надрез на отводной трубе, то мои диски сломались именно там. И они сломались только потому, что я торопился.
Так что не торопитесь, и все будет хорошо, главное – не нервничать.

Посмотреть профиль
Личное сообщение

У меня все было хорошо, но эта угроза со стороны автора заставляет меня волноваться.

Посмотреть профиль
Личное сообщение

Я согласен, что торопиться некуда. На самом деле, вопрос возник потому, что есть опыт поломки дисков при резке вертикальных стальных стоек со стенкой 2-3 мм. От привода на шлифовальной машине осталось только то, что находилось под стопорной шайбой, и его можно было открутить только динамометрическим ключом, и то с трудом.

Посмотреть профиль
Личное сообщение

Простите, как вам пришла в голову идея пилить вертикально стоящие столбы?
Если только с партнером, который будет бить по столбу в противоположном направлении, а потом по горизонтали, то пилить с zavodimo опасно.

Посмотреть профиль
Личное сообщение

На самом деле, любой инструмент не опасен, если вы знаете, как им пользоваться. Почему-то я не боюсь шлифовальной машины и баллонов со сжатым газом. Конечно, раньше было страшновато, но я привыкла и даже получала от этого удовольствие. Если вы будете бережно обращаться с инструментом и соблюдать правила безопасности и эксплуатации, ничего страшного не произойдет. Используйте шлифовальную машину уверенно, крепко держа ее в руках, и вы останетесь довольны.

Посмотреть профиль
Личное сообщение

у шлифовальной машины есть еще один совет – надеть защитный рукав, потому что я видел сантехника, который резал трубу 230-миллиметровой шлифовальной машиной над головой без защитного рукава, камикадзе, одним словом.

Я на собственном опыте убедился в необходимости защитного рукава, когда от сломанного диска откололся фрагмент пальца, и мне не составило труда пришить его обратно.

Посмотреть профиль
Личное сообщение

Трубку можно положить в раковину, когда вы сможете ее поднять и просто выпрямить конец. Что делать, если труба длинная и ее нужно разрезать посередине? Исходя из собственного опыта, я рекомендую использовать малярный скотч. Для тех, кто не имел с ним дела, это бумажная лента со слабым клеем. Используется для малярных работ. Преимущество: дешево и легко отклеивается, поправляется и наклеивается обратно. Не плавится и легко удаляется после резки. Хорошая идентификация по металлу.

Сытая лошадь – не ходок!

Посмотреть профиль
Личное сообщение

Не мучайте себя размышлениями. возьмите полосу (100-150мм шириной) наждачной бумаги на тряпке, такой длины, чтобы можно было обернуть вокруг трубы дважды (лента должна не только обернуться вокруг трубы, но и второй слой должен идти прямо по первому и только потом по метке, тут очень большой опыт), шлифмашинкой сначала отмечаем точку, потом спокойно режем, но не слишком погружаемся в трубу, просто режем, вперед. удачи.

Посмотреть профиль
Личное сообщение

2Tomkol вы хоть на даты смотрите, тема исчерпана почти полтора года назад.

Посмотреть профиль
Личное сообщение

На днях я сделал вкладыши 480 мм, оба конца.

Посмотреть профиль
Личное сообщение

тракторист написал :
У меня ничего не закончилось, на второй день я буду делать 480 мм и закончу с обоих концов.

Как написано выше. Возьмите отрезок обоев, чтобы обернуть его пару-тройку раз. Заверните его, выровняв сторону, которую нужно разрезать. Отметьте линию разреза маркером и дыроколом. Затем аккуратно снимите обои и отделку. Не забывайте о безопасности, ИСС и риске заклинивания. Удачи.

Посмотреть профиль
Личное сообщение

У меня есть трубы для резки весной, но я пишу здесь только для того, чтобы поднять эту тему. Может быть, кто-то найдет ее полезной раньше, чем я.

Посмотреть профиль
Личное сообщение

Простой механический труборез представляет собой тип зажима с тремя роликами, один из которых является резаком.

Не для рекламы, просто подобные устройства можно сделать самому.
Из этой вставки можно изготовить вспомогательное устройство для болтореза.

О безопасной работе с болторезом здесь

Посмотреть профиль
Личное сообщение

С помощью шаблона OST 38-43-81 можно резать под углом.

Посмотреть профиль
Личное сообщение

Helper писал(а)
Используя шаблон, вы можете резать под углом

Очень интересный метод. Я даже не знал.

Посмотреть профиль
Личное сообщение

Шаблон, для больших диаметров, лучше сделать из кровельного, железного листа.

Посмотреть профиль
Личное сообщение

У вас должно быть сразу написано, как рассчитывать шаблоны. (Мы называем их рыбой). для больших диаметров их изготавливают из оцинкованной стали. для маленьких лучше сделать из плотной бумаги.

Посмотреть профиль
Личное сообщение

Посмотреть профиль
Личное сообщение

Лазерный маркер должен хорошо работать для разметки трубы

Посмотреть профиль
Личное сообщение

rust писал(а): :
лазерный плоттер

На мой взгляд, это самое простое и лучшее предложение.

Посмотреть профиль
Личное сообщение

Valek писал(а) :
Не мучайте себя мыслями об этом. возьмите полоску (шириной 100-150 мм)

Посмотреть профиль
Личное сообщение

Helper писал(а)
Используя шаблон ОСТ 38-43-81, вы можете резать под углом.

Похоже на что-то ясное и не очень ясное одновременно. Как используются эти шамбалины?

Полный мужчина на коне – это не мужчина пешком!

Посмотреть профиль
Личное сообщение

Введите этот стандарт в поисковую систему.
Имеет шаблоны и размеры для всех труб.

Посмотреть профиль
Личное сообщение

Tomkol писал(а) :
Как вы используете эти шаблоны?

Очень просто! Вы делаете шаблон, размечаете трубу, режете и свариваете. Я нарисовал шаблон в Corel Draw, а затем распечатал его на принтере, хотя и по частям (он не поместился на принтере). На работе мне нужно было сварить питатель для трубы 159, но возникла проблема – требовался кронштейн. С локтей он не подходил, а с полулоктей было трудно вырезать точно. Поэтому мне удалось нарисовать его на компьютере, а затем сделать такой шаблон для всех диаметров – просто подставьте длину окружности (диаметр, умноженный на Pi) в формулу, и вы получите нужный вам шаблон. Я уже видел шаблоны от монтажников, которые приваривали краны к 1000-миллиметровым трубам. Там парень вручную разрезал сектора газом, а также снял фаски газом. Это не так просто. Однажды мне пришлось сваривать дизельные баки из 800 труб, так я еще и газовую фаску снимал, довольно сложно, но я резал по прямой.

Посмотреть профиль
Личное сообщение

Helper писал(а)
Они приваривали отводы на 1000-миллиметровые трубы. Там парень вручную резал сектора газом и снимал фаски тоже газом. И это не так просто.

Да, на работу хорошего газового резака приятно смотреть, и почти нет необходимости в снятии заусенцев. обычно режут прямо до фаски и только затупляют шлифовальной машинкой.

Посмотреть профиль
Личное сообщение

Однажды я видел срез толщиной 150 мм. Заготовки для токарной обработки. Довольно ровный срез для такой толщины. Я никогда бы не подумала, что это может быть так.

Посмотреть профиль
Личное сообщение

Только не забывайте об этом:

7.1.15 Резка трубы и подготовка кромок к сварке производится механическим способом. Огневая резка разрешена для труб из углеродистой, низколегированной и жаропрочной стали, а воздушная и плазменно-дуговая резка – для труб из всех марок стали. В случае газовой резки труб необходимо предусмотреть припуск на обработку, величина которого определяется нормативно-технической документацией.
7.1.16. Газовая, воздушная и плазменно-дуговая резка труб из жаропрочных сталей должна производиться с предварительным подогревом до 200 – 250 град. C и медленное охлаждение под слоем теплоизоляции.
7.1.17. После газовой резки труб из жаропрочных сталей подготовленные к сварке кромки должны быть проверены капиллярным, магнитопорошковым или травильным методами. Обнаруженные трещины удаляются путем дальнейшего механического удаления заусенцев на всей поверхности фланца.

Как ровно отрезать трубу с помощью трубошлифовальной машины: методы работы с угловой шлифовальной машиной

Электрическая шлифовальная машина используется для шлифовки, полировки и выравнивания поверхностей, сварных швов и кромок. Эта техника эффективна для резки различных материалов и изготовления изделий из металлов, камней, кирпича и бетона. Развитие технологии искусственного алмаза позволило превратить болторез в универсальный отрезной станок. В настоящее время качество их работы регламентируется ГОСТ Р МЭК60745-2-3-2011 и тестируется в лабораториях.

В целом, конструкция угловой шлифовальной машины выглядит следующим образом:

Вращение ротора двигателя обеспечивается электродвигателем с блоком управления и силовым кабелем.
На валу установлены редуктор и вентилятор. Этот механизм входит в зацепление с ведомой шестерней, которая установлена на приводном шпинделе. Последний вращает рабочий инструмент – диск или камень.

В зависимости от конструкции различают одноручные и двуручные шлифовальные машины:

Инструменты для работы одной рукой. Без основной ручки, до 2,5 кг, диаметр колес 100, 115 и 125 мм.
Двуручные инструменты. Имеется как основная, так и дополнительная рукоятка, диаметр колес варьируется от 125 до 230 мм, а вес машин составляет 2,5-6 кг.

Подготовка к работе с шлифовальной машиной

Правила работы с электроинструментами и их принадлежностями всегда предусматривают подготовительные работы. Кофемолка не является исключением. Первый шаг – подготовка необходимых средств защиты.

Меры безопасности при работе на токарном станке

Обратите внимание! Программа-минимум – очки и комбинезон. Несоблюдение этих требований может привести к попаданию искр в глаза и травмам.

Также необходимо надевать защитные перчатки. Во время работы руки находятся в непосредственной близости от плиты. В результате частицы, окалина и искры оседают на пальцах и руках. Для защиты рук и кожи используются прочные перчатки. Это минимальное значение, установленное для бытового использования. Когда речь идет о производстве, на рабочем месте требуется полная защитная одежда, закрывающая все части тела.

Особенности при работе с болтовым сверлом

Меры безопасности при работе на буровой

Современный плоскошлифовальный станок может заменить наждачный станок при работе с металлом. Чтобы избежать проблем, стоит запомнить несколько рекомендаций при использовании этого инструмента:

Во время работы держите шлифовальную машину обеими руками. Если вы ударитесь о заднюю часть автомобиля, крепкий захват минимизирует смещение. В противном случае возрастает риск получения травмы.
Работу следует выполнять на ровной поверхности и соблюдать осторожность для сохранения равновесия.
Поместите кабель питания на противоположной стороне пластины. В руководстве по эксплуатации электроинструмента указано это требование во избежание короткого замыкания и поражения электрическим током.
Крепко удерживайте инструмент в руке до полной остановки пластины.
При перебоях в подаче электроэнергии отключите инструмент от электрической розетки. В противном случае режущий брус может начать работать без какого-либо контроля со стороны оператора.
Рабочий процесс сопровождается нагревом пластин. Если инструмент выключен, не прикасайтесь к нему, пока он не остынет.

Зажим материала

Как правильно держать шлифовальную машину

Многие люди владеют токарным станком, но большинство из них не знают, как правильно им управлять и как его держать. Это приводит не только к неправильной работе, но и к серьезным травмам. Шлифовальная машина – довольно опасный электроинструмент.

Колесо должно быть установлено так, чтобы рисунок был направлен вверх, и закреплено специальной гайкой.

Человек с правой ведущей рукой держит шлифовальную машину за рукоятку правой рукой. Колесо должно располагаться с левой стороны машины, а защитный кожух должен закрывать его сверху. Вращение происходит таким образом, что во время резки на рабочего летят искры. Если колесо заклинит и машина освободится, она будет двигаться не в направлении фрезы, а в противоположном направлении.

Левая рука держит машину за рукоятку, которая ввинчивается в резьбовое отверстие на корпусе. Существует несколько вариантов для специального применения, но правильное положение ручки – только верхнее.

Такое положение машины требует использования защитного оборудования. Для защиты глаз и открытой части лица существуют защитные очки, а еще лучше – маска. Чтобы защитить открытые части тела от искр и мелких брызг во время резки, надевайте комбинезоны из плотного материала.

Инструкция по эксплуатации и рекомендации по резке болторезом

При работе с материалами действует одно правило: направление движения инструмента и направление вращения лезвия должны совпадать.

Меры предосторожности при работе с дезинфицирующими средствами

Пожалуйста, обратите внимание! На разрезаемой поверхности должна быть максимальная скорость вращения шпинделя, иначе возможно заклинивание.

Линия реза должна проходить рядом с оператором, а не против него. Если лезвие заклинит, реактивное движение инструмента обойдет оператора.
Начинайте резать профили с точки с наименьшим сечением.
Ограждение обеспечивает безопасность только в том случае, если оно находится между человеком и колесом.
При резке стен кабели, разъемы или трубы могут зацепиться и вызвать провисание. Держитесь подальше от потенциальной линии движения.

Что такое обратная реакция?

Так называется одна из самых опасных вещей, которые могут произойти в процессе. Этот эффект возникает, когда шлифовальный круг сильно вдавливается в заготовку, вызывая резкий отскок электроинструмента. Внимательно следите за процессом и крепко держите кофемолку.

Защитных очков недостаточно.

Как избежать искажения конкуренции

Для этого:

Всегда держите инструмент за стандартную рукоятку.
Убедитесь, что вы твердо стоите на земле.
Используйте обе руки.
Не отходите слишком далеко от места удара инструмента.
Когда вы отодвинете пень от себя, при ударе он отскочит обратно к человеку.
Будьте особенно осторожны при обрезке углов и кромок.

Как нарезать ровно

Чтобы точно отрезать что-либо угловой шлифовальной машиной, необходимо правильно измерить это. Например, перед тем как отрезать кусок трубы, с помощью маркера или тонкого мела укажите размеры. Затем возьмите лист бумаги с ровным краем и оберните трубу вокруг метки. У вас будет бумажная трубка поверх металлической. Край бумаги будет точной траекторией, по которой вы должны распилить участок трубы.

Можно также использовать скотч, который легче обернуть вокруг трубы и закрепить ее на месте. Проведите линию разреза вдоль края бумаги или ленты. Удалите бумагу, зажмите трубу в тиски и подровняйте ее угловой шлифовальной машиной.

Аналогичным образом можно отрезать уголок, профиль или листовой металл. Не забывайте только не менять положение машины во время резки. Если колесо смещено, оно может заклинить или сломаться. Не оказывайте чрезмерного давления на колесо, особенно тонкое. Деформация будет немедленно отражена кривизной. Машина должна сама войти в материал, просто удерживайте ее на месте.

Гладкость среза также зависит от правильного выбора шлифовального круга. При резке участка толстостенной трубы тонким кругом трудно добиться ровного среза.

Техника резки

Сразу же обратите внимание на то, в каких случаях необходимо проводить работы по монтажу системы отопления.

В этой ситуации вам придется приобрести специальный секатор – это позволит вам ровно разрезать трубы, не деформируя их, а стоимость его не высока. Простые работы можно выполнить, имея под рукой простые инструменты.

Способы резки металлических труб под углом

Существует несколько способов распилить или разрезать трубу на части. Лучшим инструментом является шлифовальная машинка для труб. Однако самой большой проблемой остается необходимость правильной разметки линий реза. Они могут быть разными, чаще всего они должны составлять прямой угол к оси трубы или 45 градусов. Техники немного различаются в зависимости от того, какие продукты необходимо нарезать:

водопроводные трубы, газовые трубы и трубы отопления;

профили для установки ворот, навесов и других стальных конструкций;

трубы большого диаметра – как правило, они редко нужны в доме, где самые широкие отверстия есть только в канализационной системе;

стальные, чугунные, тонкостенные трубы из цветных и мягких металлов.

Обе проблемы можно решить достаточно легко, даже без использования специальной формы для изготовления угла трубы.

Резка под углом 45 градусов

В качестве примера можно привести необходимость отрезать металлическую трубу под углом 45 градусов. Этот материал часто приходится резать при прокладке водопроводных труб или отопительного оборудования. В этом случае необходимо иметь дело со стальными трубами. Для этой цели обычно используются цилиндрические трубы. Когда речь идет о монтаже стальных конструкций, чаще всего используются прямоугольные или квадратные профильные трубы. Основная проблема заключается в том, что для того, чтобы соединенные детали подходили друг к другу, срез должен быть как можно более прямым, а это значит, что особое внимание необходимо уделить разметке материала.

Если требуется резка под углом, в качестве шаблона для разметки можно использовать простой квадратный лист бумаги. Его следует плотно сложить по диагонали, а затем обернуть шаблон вокруг трубы. Необходимо следить за тем, чтобы сторона листа, ближайшая к концу трубы, была перпендикулярна ее осевой линии. Затем с помощью разметочного материала наносится ряд пунктирных линий, и после того, как разметка сделана по всей окружности, шаблон можно удалить.

Изображение шаблона для резки труб – вид сбоку

Большая трубная заготовка

Разметка среза под углом 45° с помощью шаблона

Если необходимо отрезать профильную трубу, имеет смысл изготовить специальный шаблон из той же трубы, но большего сечения. В этом случае вам нужно использовать измерительное устройство только один раз. Для разметки используйте транспортир или транспортир. После вырезания шаблона отрезаемые трубы можно просто вставить в шаблон и разметить. Такой подход сэкономит много рабочего времени и позволит удобно отрезать трубу под углом 45 градусов.

Когда речь идет о том, что использовать при выполнении работы, выбирайте наиболее подходящее и известное. Это может быть как обычная пила по металлу, так и болторез с установленным отрезным диском.

Резка под углом 90 градусов

Если необходимо выполнить резку под углом 90 градусов, все становится еще проще. Для цилиндрических деталей в качестве шаблона можно использовать тот же лист бумаги, который использовался для обертывания трубы. Важно следить за тем, чтобы край листа был прямым и ровным по всему периметру. После разметки отрезаемая деталь закрепляется и выполняется разрез.

В этом видеоролике показано, как отрезать трубу под углом 90 градусов.

Как выполнить прямой рез профильной трубы

Профильную трубу можно резать аналогичным образом, но проще использовать угольник. Угол прикладывается к каждой стороне поочередно, так что отрезаемая деталь должна быть повернута, а затем производится разметка. Затем закрепите трубу на месте и можете приступать к работе.

Для резки можно использовать любой подходящий инструмент. Однако если нужно отрезать много труб, рекомендуется сделать из кусков целые шаблоны. В этом случае вам нужно сделать только одно измерение.

Резка труб большого диаметра

Когда необходимо разрезать трубу большого диаметра, можно использовать ряд специальных рукояток и инструментов. Это может понадобиться, например, при ремонте трубопровода.

Измельчитель. Использование шлифовальной машины оправдано в силу доступности инструмента и сравнительной дешевизны работ. Однако рассчитывать на высокую производительность в этом случае не стоит, кроме того, работа таким способом сопряжена с высокой степенью риска.
Вальцовочная машина. Такие устройства также часто называют труборезами. В принципе, такое устройство представляет собой то же самое, что и шлифовальная машина, но более приспособленное для данного вида работ. Станок состоит из специальной станины, на которой закрепляется отрезаемая деталь, и сепаратора с установленными режущими роликами, выполняющими собственно работу. Важно понимать, что каждая машина должна приобретаться под конкретную задачу, т.е. под размер трубы.
Газовая резка. Этот вариант чаще всего используется при работе с большими диаметрами. Резка производится пламенем высокой интенсивности, а образовавшиеся отходы сдуваются под давлением газа. Этот метод можно считать наиболее практичным и эффективным.

Газовая резка – самый быстрый метод

Существуют и другие методы, такие как плазменная, водоструйная или лазерная резка, но они редко используются в частной практике.

Как резать чугунные трубы

Если труба изготовлена из чугуна, то для ее правильной резки требуются определенные знания. Дело в том, что этот материал характеризуется высокой степенью хрупкости, а значит, прежде чем резать такую трубу, необходимо определить порядок действий.

Промаркируйте его так же, как и для стальных труб.
В качестве опоры в месте среза следует установить деревянный стержень.
Затем необходимо сделать надрез на несколько миллиметров по окружности.
Затем в паз вставляется зубило и наносится резкий и сильный удар молотком.

Результат разделится вдоль линии, создавая достаточно ровный срез, который при необходимости можно дополнительно подрезать.

Прямой срез

Прямой рез под углом 90º можно выполнить только после разметки линии. Используйте лист бумаги или малярный скотч. Скотч предпочтительнее, поскольку он крепится непосредственно к поверхности и не сдвигается.

Последовательность операций следующая:

С помощью рулетки отмерьте необходимую длину и отметьте место маркером.
Затем обмотайте лентой окружность трубы в том месте, где вы сделали отметку. Чем ровнее вы наклеите ленту, тем лучше – оптимально широкие края должны прилегать друг к другу как можно плотнее. Это позволит вам отрезать трубу точно по метке.
Следующий шаг – зажать трубу в тисках или прижать ее к плоской поверхности, чтобы труба не двигалась во время работы и соединение было ровным. Необходимо оставить один конец трубы в свободном положении, чтобы лезвие не зажимало стенки во время резки. Начинайте резать сверху вниз.
Последнее, на что следует обратить внимание, – это ровный срез трубы шлифовальной машиной. Для этого необходимо как можно точнее провести диск по краю клейкой ленты.

При резке труб большого сечения работайте небольшими отрезками. Это потребует непрерывного вращения трубы вокруг оси в конце очередного реза.

Для чугунных труб процесс немного отличается. Сначала делается сплошной разрез по всему диаметру изделия, а затем с помощью зубила и молотка постепенно отстукивается получившийся желоб, который должен разделить трубу вплотную по линии разреза.

Как правильно резать трубы из различных металлов

Точная резка и обрезка труб зависит не только от правильной линии реза. Материал также важен – металлы разной толщины и твердости режутся с разной силой и побочными эффектами. Чтобы правильно разрезать чугунную трубу, не пилите ее до конца. Чугун – хрупкий металл, поэтому обычно необходимо сделать несколько надрезов, а затем попросить специалиста пробить деталь одним точным ударом зубила.

Для работы с тонкостенными трубами положение шлифовальной машины должно быть установлено очень точно. Мастер должен выбрать подходящие [затирочные металлические режущие диски]. В промышленных условиях для выполнения тех же задач могут использоваться специальные труборезы, газовые труборезы и сварочные аппараты.

Безопасность при резке газовых труб

Важно соблюдать меры предосторожности при работе с газовыми трубами, подключенными к электросети. Прежде всего, перекройте кран подачи газа, а затем убедитесь, что в трубе ничего нет. Для этого просто откройте конфорки на плите и зажгите газ – когда газ закончится, пламя погаснет.

Меры предосторожности при использовании резака

Пожалуйста, обратите внимание! Не секрет, что при взаимодействии с опасным инструментом всегда есть инструкция, состоящая из правил, позволяющих избежать неприятных последствий при работе с болторезом.

Следует обратить внимание на следующие моменты:

Соблюдение требований и инструкций.
Никогда не работайте с поврежденным диском.
Используйте диск в соответствии с его назначением: отрезной диск – для резки, шлифовальный – для обработки.
Хороший мастер аккуратен, внимателен и спокоен.
Контролируйте ситуацию как до, так и после операции.
При использовании трубореза не вытаскивайте его

Как отрезать трубу с помощью трубореза

Для резки труб с помощью трубошлифовальной машины рекомендуется использовать режущие диски толщиной не более 1 мм, иначе резка будет затруднена, и будет вылетать слишком много искр и горящих частиц.

Процедура выполняется следующим образом:

Труба зажимается в тисках или закрепляется другим способом. Отрезаемая часть должна свисать вниз. Не помещайте заготовку между двумя опорами и не делайте разрез посередине, так как режущий нож заклинит (из-за прогиба трубы).
С помощью полоски бумаги и малярного скотча проведите линию. Концы ленты должны прилегать друг к другу как можно плотнее. Домашние мастера рекомендуют погружать трубу в жидкость под необходимым углом, а затем отмечать линию отреза на границе сухого и мокрого.
Разрез следует делать от верха трубы, постепенно опуская резец ниже. Отрезной диск должен проходить по самому краю приклеенной полосы.

Трубы большого диаметра режутся несколько иначе, так как рабочая площадь диска не позволяет сделать это за один проход. Стена разрезается сектор за сектором, а труба переворачивается правой стороной вверх.

Заключительная часть

Не думайте, что болторез с отрезным диском – это инструмент, используемый только для демонтажа металлических конструкций и не требующий точности в работе. Наоборот. Ударный гаечный ключ требует предельной концентрации и осторожности. Это довольно опасный инструмент, поэтому, работая с ним, не забывайте не только о правильной маркировке, но и о требованиях безопасности.

Только благодаря точному расчету и резке можно добиться идеального угла наклона труб
