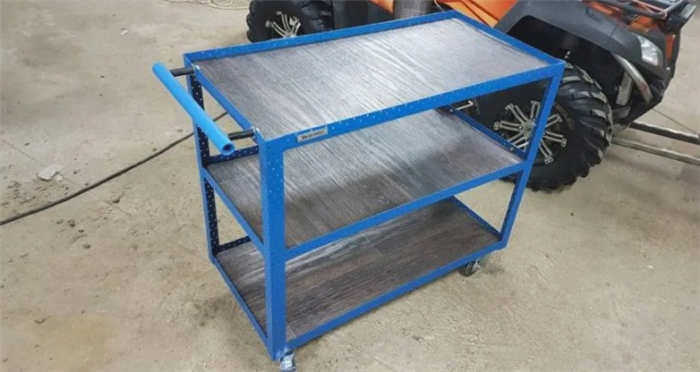

Тележка инструментальная своими руками

Затем я подготовил соответствующий размер:

Характеристики

Чтобы сделать тележку для инструментов, необходимо правильно оценить размеры будущей конструкции и сделать ее чертежи. Без создания чертежей браться за работу практически бессмысленно. Дело в том, что малейшая ошибка может привести к серьезным последствиям. Также следует помнить о том, что такой передвижной блок с инструментом может сделать только человек, имеющий навыки работы со сваркой. Толщина металлических листов обычно составляет 1 или 2 мм, что зависит от размеров изделия и количества инструментов, необходимых мастеру для его рабочего профиля.

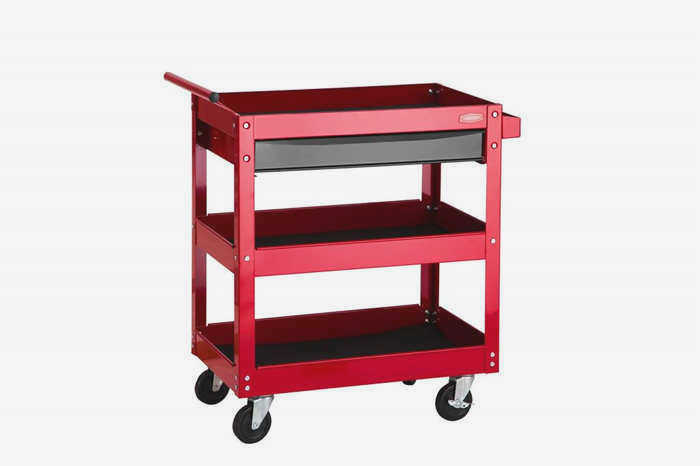

Инструментальная тележка – это металлический шкаф с несколькими выдвижными ящиками и рабочим столом, который также служит верхней крышкой шкафа. Ящики для инструментов вырезаются из листового металла одинакового (или разного) размера.

При разметке необходимо уделить внимание кромкам (боковым стенкам будущих коробок), которые получаются путем сгибания краев листов, вырезанных для изготовления коробок. Высота бортиков должна быть определена заранее, до разметки деталей.

Обычно заготавливается от двух до четырех коробок. Большее количество вряд ли понадобится.

В самом начале работы следует также решить, сколько заготовок профильных труб и мебельных направляющих для них понадобится. На боковых сторонах отделки тележки для инструментов обычно имеются монтажные скобы. Они необходимы для легкого перемещения тележки. Колеса расположены на нижней раме устройства.

Как сделать самоделку?

Чтобы получить хорошую самодельную конструкцию, вам понадобятся следующие материалы:

• саморезы по металлу

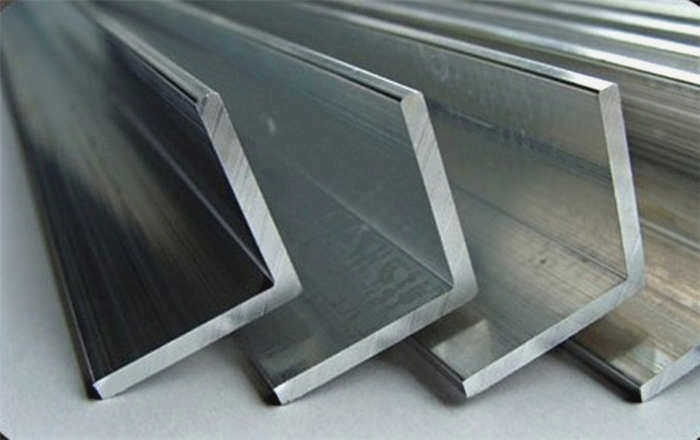

• стальные уголки;
• гайки и болты;
• листовая сталь;
• ножки для опоры.

Прежде всего, нужно взять четыре угла и скрепить их вместе с помощью саморезов. У вас должно получиться нечто похожее на обычную оконную раму. Затем сделайте еще один такой же блок. Стяните рамы вертикальными элементами – теми же уголками, обрезанными по размеру чертежа будущего изделия.

Для увеличения жесткости замените саморезы гайками и болтами.

При создании передвижной тележки для инструментов необходимо накрыть блок "верхом", на котором будет удобно работать. Для этой цели хорошо подойдет металлический лист толщиной 3-4 мм. Далее подготавливаются или изготавливаются 4 ножки на колесиках.

Сначала примерьте эти детали и убедитесь, что все в порядке. Если конструкция окажется в соответствии с планом, ножки можно сразу же приварить с помощью полуавтоматической сварки.

Отзывы говорят о том, что такая конструкция устойчива и не разрушится даже при больших нагрузках. Для работы можно использовать:

• старые куски металла;
• обрезки труб;
• ненужные уголки.

Материалы

Хотя древесину можно найти под рукой, некоторые важные материалы придется приобрести. Добавьте в список следующее:

• железные уголки для прочного соединения элементов;
• фанера, плиты МДФ – толщиной не менее 1 см
• деревянные стержни сечением не менее 5 см

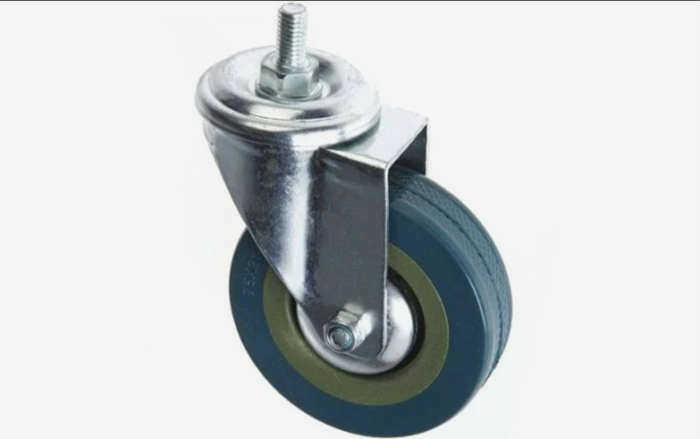

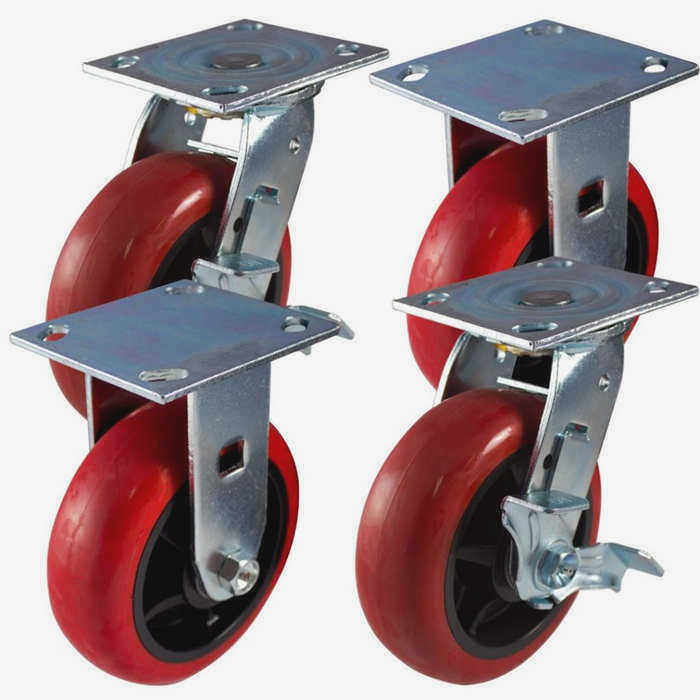

• 4 колеса
• лак или краска;
• антисептическая пропитка.

Материал покупается с запасом 10-15%, так как может обнаружиться брак и мастеру придется возвращаться в магазин за древесиной – лишняя трата времени.

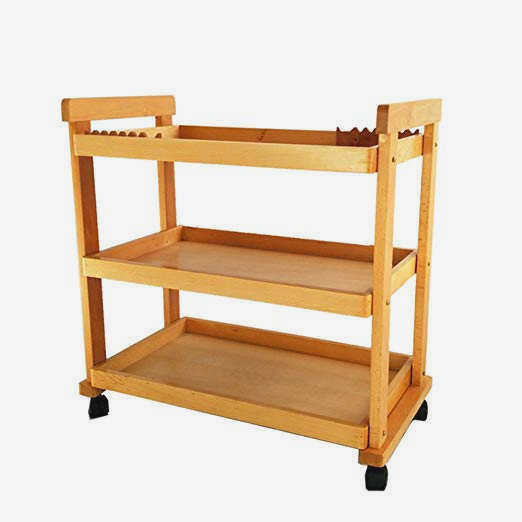

Сборка деревянной тележки

Когда у вас есть все необходимое – инструменты, эскиз, материал – приступайте к работе. Она выглядит как конический прямоугольник.

При такой конструкции помещается больше деталей, тележку легче перемещать, и она с легкостью проходит через двери. Порядок сборки:

1. Предпочтительные размеры самодельной тележки для инструментов: длина – 120 см, высота – 90 см, ширина – 60 см. Поэтому раскроите материал, исходя из этих размеров.
2. Сделайте нижнюю часть каркаса. Вставьте кусок бука "Г" длиной 60 см и шириной 120 см. С помощью ножовки вырежьте замок на стыке. Если ширина древесины составляет 5 см, отмерьте 2,5 см от лицевой стороны и 2,5 см от края. Соедините детали вместе и затяните их. Остальные детали изготавливаются таким же образом.
3. Кронштейны крепятся к нижней раме. По ходу работы вырежьте замки и закрепите деталь шурупами. Используйте квадрат, чтобы убедиться, что конструкция стоит ровно.
4. Установите верхнюю раму таким же образом, как и нижнюю. Соберите прямоугольник из небольших досок, вырежьте замки, переверните изделие вверх дном – так с ним легче работать. Прикрутите детали друг к другу с помощью саморезов.
5. Если высота тележки 90 см, разделите ее на 3-4 секции по 22,5 или 30 см. С помощью карандаша сделайте симметричные отметки на опорах. Пригодится измерительная лента. Вырежьте на внутренней стороне стоек выемки для замков. Приложите перемычку и прикрутите ее на место. Это делается с 4 сторон. Сделайте такие же рамы, как для верхней и нижней рам.
6. Прикрепите 4 доски толщиной 2 см и длиной 60 см к перемычкам первого уровня и прикрутите к ним фанеру или МДФ. Сделайте это на всех уровнях.
7. Внизу прикрутите симметрично и прочно, а затем установите 4 ролика поверх досок.
8. Сверху добавляются 2 коротких куска дерева, чтобы создать расстояние в 7 см от рамы, а затем прикрепляется ручка длиной 30 см.
9. В завершение изделие защищают антисептиком, лаком или краской.

Как собрать тележку для инструментов на колесах из подручных материалов своими руками

Когда я проектировал дополнительные постройки на заднем дворе своего дачного участка, я решил осуществить давнюю мечту – построить удобную мастерскую со всеми удобствами. И мне было очень удобно делать в ней поделки. Однако, когда сосед наносил мне визит, чтобы вместе отремонтировать и модернизировать свой снегоуборщик, ситуация часто менялась на противоположную. Не раз, когда мы работали, он говорил мне, какая у него замечательная тележка для инструментов.

Я немного подумал и решил, что мне тоже пригодится мобильное хранилище. В этой статье мы поговорим об этом.

Подготовительный этап

В Интернете я нашел много идей о том, как собрать тележку для инструментов на колесах своими руками. Это касается всего: формы, размеров, материалов, функциональных особенностей. В результате я понял – нужно сначала определиться с каждым из этих пунктов.

Вот что я придумал:

• форма – прямоугольные стороны в каждой плоскости;
• размеры – общая высота – 1 метр, глубина – 400 мм, ширина – 600 мм;
• материалы – металлический каркас, дно из досок толщиной 20 мм (остатки от обшивки веранды), стенки из остатков фанеры.

Единственное, что меня озадачило, – это функциональность. Я принципиально решил использовать различные остатки и ничего не покупать. Я даже нашел колесики – снял их со старого стула, но он все равно не двигался.

И загвоздка была в том, как сформировать полки, ящики, тумбы с одинарными дверцами, похожие на почтовые ящики. Я перебрала множество вариантов, но остановила свое внимание на этих трех. У каждого из них есть свои преимущества и недостатки.

Как сделать такую конструкцию своими руками?

Чтобы получить хорошую самодельную конструкцию, вам понадобятся следующие материалы:

• саморезы по металлу;
• стальные уголки;
• гайки и болты;
• листовая сталь;
• Ножки для опоры.

Первым делом возьмите четыре уголка и соедините их вместе с помощью саморезов. У вас должно получиться нечто похожее на обычную оконную раму. Затем изготавливается еще один такой же блок. Стягивают рамы с помощью вертикальных элементов, то есть тех же уголков, обрезанных по размеру в соответствии с чертежом будущего изделия.

Для увеличения жесткости замените саморезы на болты с гайками.

При изготовлении передвижной инструментальной тележки накройте блок "верхом", на котором удобно работать. Для этой цели хорошо подойдет металлический лист толщиной 3-4 мм. Затем подготавливаются или изготавливаются 4 колесные ножки.

Сначала следует примерить эти детали и убедиться, что все будет в порядке. Если конструкция получится, как задумано, то ножки можно сразу приварить с помощью полуавтоматической сварки.

Отзывы говорят о том, что такая конструкция устойчива и не разрушается даже при больших нагрузках. Для работы можно использовать:

• старые куски металла;
• обрезки труб;
• ненужные угловые утюги.

Дополнительная информация

Самодельная тележка, даже с учетом стоимости полозьев и других необходимых аксессуаров, стоит дешевле, чем купленная в магазине модель. Кроме того, ее можно идеально приспособить к индивидуальным потребностям. В большинстве случаев тележки изготавливаются из металла и дерева. Количество колес может быть различным. В зависимости от личных предпочтений используются конструкции с 1, 2 или 3 колесами.

Этапы строительства

Работайте на ровной поверхности, например, на бетонной плите. Материалы нарезаются до необходимого размера, и начинается работа:

Обратите внимание, что для укрепления соединения металлических частей используются болты и гайки, но для этого вам понадобится дрель, и работа займет много времени.

Тележка для инструментов ручной работы для автомобильной мастерской будет идеальным вариантом, а также для любого другого бизнеса, где необходимо переносить тяжелые принадлежности.

Самодельная работа

Двухколесный велосипед

Сделать собственную двухколесную деревянную тележку очень просто. Вам не понадобится оборудование для резки металла или сварочный аппарат. Дерево обрабатывается стандартными инструментами. Но по прочности, грузоподъемности и долговечности такие тележки значительно уступают металлическим изделиям с большим количеством колес. Пошаговый алгоритм создания выглядит следующим образом:

Читайте также: Топливная система триммера Husqvarna. Регулировка Husqvarna. Ограничение максимальных оборотов

1. Для изготовления рамы используйте толстые доски (не менее 70 x 70 мм). Вбейте шурупы в углы рамы и закрепите раму дополнительными планками.
2. Прикрутите две опорные планки к нижней части рамы. Затем установите ролики.
3. Ручка должна быть сделана из металла. Это сделает тележку более устойчивой к нагрузкам. Для этого можно использовать руль от старого велосипеда или длинный металлический прут.
4. Далее на раму следует установить доски. Их размер определяет грузоподъемность тележки. Прочная рама и надежно закрепленные колеса делают тележку устойчивой.

Если у вас есть запасная ось от старого мопеда или картинга, вам не нужно использовать доски с подшипниками.

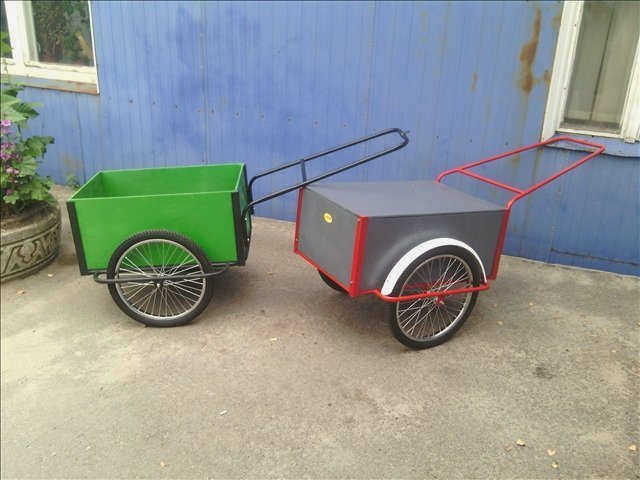

Устойчивость обеспечивает двухколесная тележка с велосипедными колесами

Четырехколесная тележка

Четырехколесная тележка имеет следующие преимущества: вместительность, прочность и долговечность. Такие тележки изготавливаются из металла, так как любой другой материал не выдержит интенсивной эксплуатации. Четырехколесные металлические тележки, сделанные своими руками, могут выдерживать нагрузку до 100 кг. Для их изготовления вам понадобится набор слесарных инструментов. Пошаговый алгоритм изготовления четырехколесной тележки своими руками выглядит следующим образом:

Железные детали

Для работы требуется минимальное количество материала. Желательно не использовать ржавые, гнилые детали, иначе срок службы изделия сократится. Список необходимых компонентов:

• 4 см квадратные уголки или трубки;
• листовой металл толщиной 2 мм;
• Муфты для ручки;
• резиновый шланг
• краска;
• 4 колеса.

Изготовление тележки для инструментов своими руками из дерева занимает значительно больше времени, чем металлической. Во втором варианте нет необходимости делать замки для соединения дерева.

Этапы изготовления

Для работы выбирается ровная поверхность, например, бетонная плита. Материалы нарезаются по необходимым размерам и берутся:

1. Соберите каркас в 3 уровня из уголков или квадратных труб. Составьте 2 "L"-образные детали и сварите их вместе.
2. Столбы собираются и свариваются таким же образом. Проверьте выравнивание с помощью угольника и простучите его, если элемент не выровнен.
3. Стыки рамы свариваются. Сделайте полки из листового металла и приварите их на место.
4. Переверните ящик вверх дном и прикрепите железные детали снизу, к которым будут прикреплены 4 колеса. Эти 4 детали должны быть установлены ровно друг относительно друга с помощью рулетки и бечевки.
5. В верхней части тележки привариваются 2 куска арматуры – основание ручки. Резиновый шланг накидывается на перекладину и приваривается к прутьям. Изделие похоже на футбольные ворота.
6. Швы простукивают молотком и удаляют шлак. Если есть непрогретые участки, они привариваются обратно.

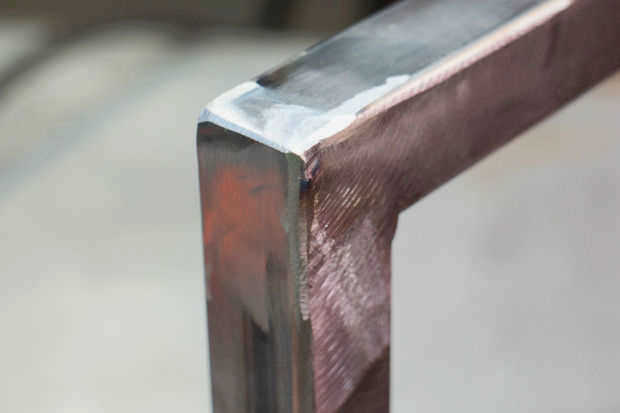

7. Швы слегка зачищаются угловой шлифовальной машиной. Если фаска сварного шва значительно уменьшена, прочность соединений будет снижена.
8. Любая ржавчина удаляется и окрашивается.

Внимание! Для усиления соединения металлических деталей используются винты и гайки, но для этого вам понадобится дрель, и работа займет больше времени.

Тележка для ручного инструмента для авторемонтной мастерской – идеальный вариант, как и для любого бизнеса, где нужно перемещать тяжелые материалы.

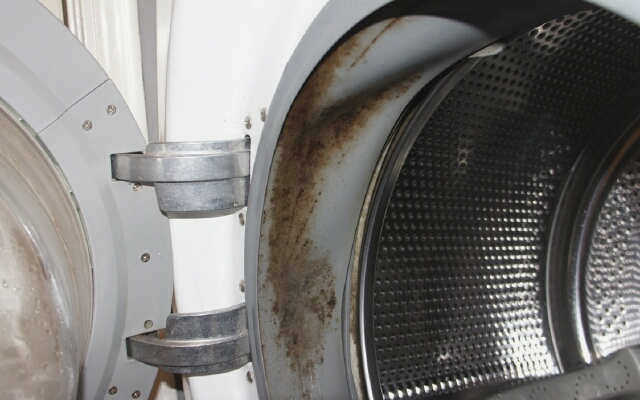

Цель этой статьи – объяснить читателю, как избавиться от запаха из стиральной машины. Обычные порошки и жидкости для полоскания иногда не справляются с этой проблемой. Поэтому для очистки бытового прибора необходимо использовать обычные средства и специальные домашние средства.
