Термопара для газовых варочных панелей



Многие газовые варочные панели оснащены системой электроподжига. Для контроля пламени газовой конфорки используется специальное устройство, называемое термопарой.

Что такое термопара?

Термопара отключает подачу газа, если пламя на газовой конфорке гаснет. Термопара устанавливается не только на газовых плитах, но и на других газовых приборах, например, на котлах. Он используется не только в быту, но и в энергетической промышленности, при добыче газа и нефти, а также часто применяется фармацевтами и биотехнологами.

Принцип работы этого прибора заключается в том, что он может измерять температуру устройства, в котором он установлен. Принцип работы заключается в датчике, который распознает, погасла ли горелка или продолжает работать.

Чтобы устройство работало исправно, его необходимо правильно и своевременно обслуживать.

Устройство

Универсальная термопара состоит из нескольких компонентов.

1. Основание устройства изготовлено из совершенно разных видов металла, которые соединены между собой пайкой. Металлы могут быть двух типов, часто используются такие пары, как сплавы хромель и константан, железо и константан, алюминий и хромель, нихросил и нисил, медь и константан. Стоит отметить, что самыми простыми и дешевыми металлами для газовых плит являются алюминий и хром.
2. Прибор имеет экран с цифровыми отметками и получает показания в виде цифр при изменении температуры.
3. Устройство способно открыть магнитный клапан, когда это необходимо.
4. Электрический ток от устройства препятствует закрытию магнитного клапана. Это дает возможность прекратить подачу газа в устройство, если пламя погаснет.

Кроме того, датчик термопары делится на два типа.

1. Датчик поставляется в заземленном исполнении. Это самый распространенный тип устройств. Он изготавливается путем сваривания двух металлических концов вместе, образуя общий узел, и имеет на конце специальный стержень. Приборы такого типа реагируют очень быстро. Дело в том, что рукавное устройство находится в непосредственном контакте с внешней оболочкой. Несмотря на большинство преимуществ, у этого типа устройств есть один недостаток – это повышенная чувствительность прибора. При возникновении электрических помех устройство реагирует немедленно.
2. Термопара также может быть незаземленной. В этом случае два металлических конца также свариваются, но не соединяются вместе. Примером такого устройства является мультиметр с термопарой. Преимущество этого типа прибора в том, что он не так чувствителен, как первый, поскольку имеет специальный экран – минеральную изоляцию, разделяющую две части прибора.

Принцип работы

Многие газовые плиты иностранного производства имеют этот термоэлемент в качестве датчика газа. Это устройство часто капризничает и перекрывает подачу газа, когда это совершенно неуместно. Например, если на газовую конфорку попадет немного воды или на кухне возникнет сквозняк, датчик сработает и перекроет подачу газа. Термопара в газовой варочной панели устанавливается возле газовых горелок и в духовке.

Прежде всего, необходимо выяснить причину неисправности датчика. Он может не работать вообще или работать с перебоями, перекрывая подачу газа без причины.

Часто причиной может быть неплотный контакт.

Иногда термопару нужно просто отремонтировать или почистить. Чтобы очистить термопару, возьмите кусок наждачной бумаги и несколько раз проведите им под конструкцией распределителя пламени.

Вы можете проверить, нуждается ли ваш датчик в очистке, двумя простыми способами.

1. Нажмите кнопку и включите электроподжиг. Если диск загорается, но гаснет, когда вы отпускаете кнопку, контакты не работают. Их следует очистить или отремонтировать.
2. Когда варочная панель зажжена и рука отпущена, пламя гаснет через несколько секунд – проверьте контакты.

Как заменить термопару?

Замена должна производиться только специалистом, так как это очень опасно. Если фитинг негерметичен, любая неисправность прибора вызовет искру, которая приведет к взрыву газовой варочной панели. Чтобы избежать пожара в вашем доме, не заменяйте термопару самостоятельно, а поручите это профессионалу.

Чтобы заменить устройство, купите новую термопару в специализированном магазине. При выборе этого прибора выбирайте только высококачественные устройства, которые прослужат вам долгие годы. Перед покупкой нового прибора следует проконсультироваться со специалистом, который может посоветовать вам правильный датчик для вашей газовой плиты или обогревателя.

Замена датчика термопары в газовом котле несколько сложнее. Наиболее распространенной термопарой, используемой в газовом котле, является хромоалюминиевая или хромомедная термопара, реже – термопара с постоянным содержанием железа. Все эти металлы рассчитаны на высокие температуры и часто используются в литейной промышленности.

Система управления газового котла включает в себя электромагнитный клапан и термопару.

Для замены блока необходимо выполнить несколько последовательных шагов.

1. С помощью гаечного ключа ослабьте гайки, крепящие термопару к электромагнитному клапану, а затем снимите один конец термопары.
2. Проверьте разъемы. Если они загрязнены или окислены, очистите их. Для этого вам понадобится мелкозернистая наждачная бумага.
3. Используйте мультиметр для проверки датчика термопары. Для этого прижмите один металлический конец прибора к мультиметру и нагрейте другой конец зажигалкой или горелкой. Показания мультиметра должны быть в пределах 50 мВ.
4. Затем, если показания совпадают с данными, выполните сборку в том же порядке. Если нет, то, скорее всего, его необходимо заменить.

Если термопара в порядке, причиной неисправности может быть неисправный электромагнитный клапан. Зачистите контакты, соединяющие два устройства, а затем проверьте работоспособность датчика.

Замена термопары в духовке газовой плиты производится по-другому. Сначала снимите крышку газовой варочной панели, она находится с противоположной стороны от ручки крана духовки.

Снимите крышку, но перед этим очистите ее наждачной бумагой. Если снять зажим, колпачок будет свободно вращаться. Когда вы увидите центральный клапан, проверьте его. Если он поврежден, его необходимо заменить. Снимите зажим, потянув его вниз пальцами. Снимите колпачок и закройте вентиль на газовом стояке, теперь вы можете подключить горелку и протестировать прибор.

Затем с помощью гаечного ключа открутите крышку и проведите диагностику. Проверьте клапан и термопару по отдельности.

При необходимости замените комплектующие и соберите все в обратном порядке.

Как я могу его проверить?

Безопасность вашего дома – это работающий датчик термопары. Несколько раз в год термопара требует обязательной проверки и регулировки. Для этого пригласите мастера, который проведет безопасный и тщательный анализ устройства.

При проверке показаний термопары следует обратить внимание на качество измерения самого прибора, систематически проверяя его работу.

Причины неправильной работы термопары:

• Неправильная пайка двух металлических стержней;
• Наличие электрических помех;
• запах газа, есть утечка;
• термоэлектричество не является равномерным.

Чтобы устранить эти проблемы, при установке устройства необходимо выполнить следующие действия

• Выбирайте термопару с толстым и большим проводом;
• избегать перепадов температур;
• избегать напряжений и вибраций металлической проволоки;
• используйте зонд, имеющий рабочий диапазон температур.

Следуйте пошаговым инструкциям, чтобы проверить работоспособность термопары.

Как проверить термопару с помощью мультиметра

В частных домах и квартирах с газовым оборудованием, помимо кухонных плит, часто встречаются газовые котлы, которые обеспечивают горячую воду и отопление. Большинство отопительных и газовых приборов оснащены термопарой, которая защищает прибор от перегрева и тем самым обеспечивает безопасную работу этих приборов.

Что такое термопара?

Термопара состоит из двух разнородных проводников, которые находятся в непосредственном контакте друг с другом в одной или нескольких точках (в редких случаях они соединены компенсационными проводами). При изменении температуры в сенсорной части внутри устройства генерируется напряжение.

Это позволяет контролировать температуру и защищает от перегрева. Термопары также могут использоваться для преобразования тепловой энергии в другие формы энергии, включая электричество.

Основные характеристики термоэлектрических преобразователей напрямую зависят от материала, из которого они изготовлены. Любая термопара, изготовленная из двух разных металлов, будет создавать электрический потенциал при воздействии температуры, но температура реакции будет разной для каждой комбинации металлов. Это делает термопары различными уровнями контроля температуры.

Существует много типов терморегуляторов, но коррозионная стойкость имеет большое значение. В тех моделях термопар, где датчик температуры находится достаточно далеко от измерительного прибора, для их соединения используются удлинительные кабели, что снижает стоимость прибора.

Большинство термопар стандартизированы для эталонной температуры 0 градусов Цельсия. Большинство производителей используют электронную технологию компенсации холодного припоя, которая корректирует колебания температуры на выводах устройства.

Кроме того, с помощью специальной электротехники можно минимизировать отклонения других характеристик, что делает термопары более точными, а измерения максимально приближенными к реальности.

Термопарные преобразователи стали очень популярны как в бытовых, так и в промышленных системах отопления. Эти простые, но полезные устройства можно найти в конструкции газового котла, кухонной плиты, промышленной печи, турбины внутреннего сгорания, дизельного двигателя и т.д.

Проверка термопары

Иногда случается так, что газовый котел перестает стабильно работать, и причин этому может быть много, но чаще всего самой распространенной является неисправная термопара. Первым признаком неисправности газового котла обычно является проблема с кнопкой на магнитной коробке, точнее, она не фиксируется при работающем котле.

В большинстве случаев владельцы газовых котлов в такой ситуации просто фиксируют кнопку в нажатом положении с помощью клея или изоляционной ленты. Однако, во-первых, это решает проблему лишь временно, а во-вторых, такой способ может привести к непредсказуемым последствиям, таким как полный выход из строя газового котла или несчастный случай.

Если такая проблема с кнопкой начинает возникать, следует немедленно принять меры для ее устранения. Первое, что необходимо сделать, – проверить термостат. Существует простой метод проверки термопары с помощью мультиметра:

1. Во-первых, газовый котел должен быть отключен от электрической и газовой сети для обеспечения безопасности во время ремонтных работ.
2. На одном конце термопары находится термосенсор, а на другом конце термопара прикреплена к электромагнитному клапану с помощью гайки.
3. Открутите гайку с клапана и снимите термопару с газового котла.
4. Затем нагрейте датчик термопарного излучателя над источником стабильного пламени (например, газовой горелкой кухонной плиты или свечой). Датчик следует держать на расстоянии примерно 1 см от пламени.

Внимание! Если датчик нагревается, корпус термоэлектрического преобразователя может стать наполовину горячим. При нагревании термопары рекомендуется надевать перчатки, чтобы защитить руки от ожогов.

Также, если напряжение на преобразователе термопары не превышает 18 мВ, он может быть неисправен. Переместите термопару в пламя и снова измерьте температуру щупом мультиметра.

Оптимальное значение электрического напряжения для стабильной работы электромагнитного клапана составляет 20-25 мВ. Но даже при напряжении 18 мВ клапан может продолжать работать без срабатывания. Кнопка будет постоянно выключена, если значение напряжения меньше 16-17 мВ.

Наиболее распространенным типом отказа термопары является перегорание датчика температуры.

Если при визуальном осмотре на поверхности датчика видна глубокая черная вмятина или отверстие (прогар), датчик термопары следует заменить. Перегорание датчика термопары происходит в газовых котлах любого производителя, что является нормальной практикой при их эксплуатации.

Кроме того, для увеличения напряжения на термопаре и, следовательно, чувствительности электромагнитного клапана, отверстие зажигания было специально увеличено. Это увеличивает напряжение до 30 мВ, но срок службы термопары в таких условиях сокращается.

Термопара в газовой плите: принцип работы + инструкция по замене

Готовить на газовой конфорке или в газовой духовке так же просто, как и на традиционной электрической конфорке. Использование газовой плиты также очень редко. Однако многие люди сомневаются в безопасности таких приборов, поскольку “голубое топливо” взрывоопасно.

Никто не хочет, чтобы его дом был разрушен в результате взрыва газового топлива. Для предотвращения такой трагедии используется такое устройство, как термопара в газовой плите. Он является неотъемлемой частью системы контроля здоровья наиболее популярных газовых приборов.

Согласитесь, что при использовании природного газа особое внимание следует уделять снижению риска пожаров и взрывов. В этой статье мы представили и подробно описали принципы работы бытового газоперерабатывающего оборудования.

Зачем моей газовой плите нужна термопара?

Газ в конфорке варочной панели зажигается спичкой, ручной пьезозажигалкой или встроенным электрическим запальником. Затем пламя должно гореть само по себе, без вмешательства человека, пока топливо не будет перекрыто через клапан.

Однако нередки случаи, когда огонь на газовой плите или в духовке гаснет от порыва ветра или брызг воды из кипящей кастрюли. Если на кухне никого нет, метан (или пропан) может улетучиться в помещение. В результате, при достижении определенной концентрации газа происходит взрыв, который вызывает пожар и разрушения.

Рабочая функция термопары заключается в отслеживании наличия пламени. Во время сгорания газа температура на кончике регулирующего устройства поднимается до 800-1000 0С, а часто и выше. Это создает электромагнитное поле, которое держит открытым газовый электромагнитный клапан на соединении горелки. Горелка работает.

Однако, когда открытое пламя исчезает, термопара перестает подавать импульс на электромагнитный клапан. Кран и подача топлива перекрыты. Это предотвращает попадание и скопление газа на кухне, что позволяет избежать пожара в этой необычной ситуации.

Термопара – это простой датчик температуры без какой-либо электроники внутри. В нем нечему ломаться. Он может перегореть только при длительном использовании.

В следующей статье будет представлен полный спектр датчиков, предназначенных для контроля и защиты работы газового нагревателя, полностью посвященный этой интересной теме.

К преимуществам термопар относятся:

• простота устройства и отсутствие поврежденных механических компонентов или перегоревших электрических компонентов;
• дешевизна устройства – около 800-1500 рублей, в зависимости от модели газовой плиты
• длительный срок службы
• высокая эффективность контроля температуры пламени
• быстрое перекрытие газа;
• простая замена, которую можно выполнить своими руками.

Единственным существенным недостатком термопары является сложность ремонта устройства. Если датчик термопары поврежден, проще заменить его на новый.

Для ремонта такого устройства необходимо сварить или спаять вместе два разных металла при высокой температуре (около 1 300 0 C). Добиться таких условий в домашних условиях очень сложно. Гораздо проще купить новый контроллер для газовой варочной панели.

Конструкция и принцип работы

В основе термопары лежит термоэлектрический эффект Зеебека. Согласно этому, термоэлектрическая ЭДС (ТЭДС) возникает на концах проводников из разных металлов, соединенных последовательно, при условии, что их контакты находятся при разных температурах.

Другими словами, в месте соединения должны быть два проводника разного состава, способные выдерживать высокие температуры и высокотемпературное тепло (в данном случае от сгорания природного газа).

В большинстве пар электродвижущая сила, создаваемая между холодными и горячими контактами, очень мала и малоприменима. Но есть металлы и сплавы, которые соединяются до 4-5 мВ/100 0 С. А этого уже достаточно для управления электромагнитом, который управляет теми или иными воротами.

Принцип работы термопар, установленных на газовых плитах, очень прост:

1. Пламя есть – между контактами возникает TEMF, клапан на подаче газа к горелке открыт.
2. Нет пламени – TEMF исчезает, клапан закрывается под давлением пружины и перекрывает газ.

Термопара состоит из двух термостабильных проводников длиной до полутора метров, соединенных на одном конце пайкой или сваркой.

Именно этот конец находится непосредственно в пламени и нагревается горящим газом. На другом конце устройства находится пара контактов или разъем для подключения электромагнитного клапана.

Типы термосенсоров для газа

Термопары для газовых плит отличаются сплавом проводника и типом подключения к клапану. И ключ к этому в том, что каждый производитель газовых приборов использует разные варианты электромагнитов с разными соединительными гнездами.

В большинстве случаев невозможно перенести термопарный датчик контроля газа с одной плиты на другую.

Для производства термопар используются следующие сплавы и металлы:

• константан+хромель;
• медь+константан;
• медь+медь;
• нисил+нихрозил;
• алюмель+хромель;
• Констан+железо;
• хромель+копель;
• платина+родий+платина;
• вольфрам+рений.

Используемые сплавы определяют точность устройства и диапазон рабочих температур. Например, термопара хромель-алюмель предназначена для работы при температуре 0-1100 0 С, железо-твердое при 0-700 0 С, а термопара платина-платина-родий выдерживает нагрев до +1700 0 С.

Термопарные датчики из алюмеля и хромеля или константана и железа широко используются в бытовых газовых плитах. Они стоят недорого и полностью подходят для температурных условий газовой варочной панели.

Инструкции по ремонту газовых варочных панелей

Если газ на конфорке пропадает, проблема может заключаться не только в термопаре. Однако чаще всего проблема заключается в термопаре.

Основным признаком проблем с газ-контролем является то, что когда варочная панель зажжена, а ручка или кнопка открытия “голубого топлива” отпущена, пламя сразу же гаснет. Это происходит потому, что клапан заблокирован из-за отсутствия или недостаточной тепловой ЭДС для удержания его в открытом состоянии.

Причины шума конфорок на газовых варочных панелях подробно описаны в статье, которую стоит прочитать.

Не осматривайте, не ремонтируйте и не заменяйте термопару в газовой варочной панели самостоятельно, если газ полностью не перекрыт. Перед выполнением любых работ сначала закройте вентиль газового баллона или метановую трубу. Также не забудьте отключить электропитание, если в здании есть энергозависимые приборы.

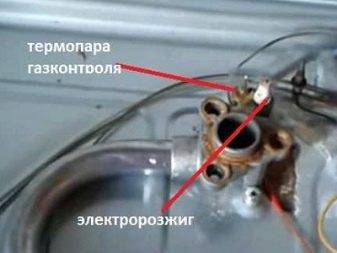

Наконечник термопары расположен непосредственно рядом с горелкой и газовым пламенем. В духовке его можно найти рядом с разделителем пламени в верхней части духовки. Этот наконечник должен быть очищен от сажи, минеральных отложений и любых повреждений.

Если рабочий наконечник датчика термопары покрыт накипью, необходимо удалить ее наждачной бумагой. Чем больше накипь, тем меньше тепла достигает термопары и тем меньше ЭДС она генерирует. Полученных милливольт может быть недостаточно для открытия электромагнитного клапана.

Как я могу проверить это перед заменой?

Термопара обычно имеет один наконечник для установки вблизи огня. Однако существуют также варианты с двумя или тремя насадками для регулирования температуры. Обычно они используются в духовках, но это зависит от конкретной модели варочной панели.

Термопары с несколькими рабочими наконечниками имеют особенность – если только один наконечник не нагрет или вышел из строя, электромагнитный клапан закроется. Поэтому такие термопарные устройства необходимо проверять особенно тщательно, чтобы найти точную причину проблемы. Возможно, неисправен только один из датчиков.

Еще один момент – провода термопары до клапана должны быть плотно или свободно закреплены в корпусе платы. Соединение с катушкой должно быть жестким, подвесной разъем недопустим.

Данные устройства выпускаются длиной от 40 до 130 см. В зависимости от этого параметра следует очень тщательно выбирать устройство для обнаружения газа с термопарой. С одной стороны, кабель не должен быть излишне растянут, а с другой стороны, он не должен лежать на нагретых поверхностях или быть свободным.

Как заменить устройство?

Перед заменой неисправной термопары в газовой плите убедитесь, что устройство не повреждено:

• наличие грязи на рабочем наконечнике (если она есть, удалите ее наждачной бумагой);
• отсутствие выгорания на наконечнике (в этом случае необходима только полная замена);
• При необходимости затяните соединение между датчиком термопары и клапаном;
• Сама термопара безупречна, при нагревании она создает ЭДС не менее 15 мВ.

Устройство следует заменять только в том случае, если оно точно неисправно. Во многих случаях достаточно очистить наконечник термопары и проверить контакты, чтобы газовая варочная панель снова заработала.

Рабочий конец термопары прочно крепится к горелке или конфорке с помощью гайки. Если его невозможно открутить из-за камня, не оказывайте чрезмерного давления на ключ. Это может привести к поломке разъема. Лучше сначала использовать растворитель.

Другой конец термопары подключается к электромагнитному клапану с помощью резьбового разъема или двух обжимных контактов. Их несложно удалить. Новый датчик термопары устанавливается в аналогичном порядке – один конец на горелке, а другой на электромагнитном клапане.

Выводы и полезное видео по теме

Как самостоятельно заменить термопару:

Принцип контроля газа в варочной панели и духовке:

Конструкция термопары для газовых варочных панелей:

Газовая варочная панель без правильно функционирующей термопары является источником опасности. Если газ-контроль перестал работать, вы можете самостоятельно заменить датчик. Нет ничего сложного в демонтаже старого регулятора и установке нового. Просто купите подходящее устройство для вашей модели варочной панели и поработайте некоторое время с газовым ключом и отверткой.

Если у вас есть мысли на эту тему или собственные комментарии к приведенной выше информации, пожалуйста, напишите их в поле ниже. Нам и другим читателям также будут интересны ваши рассказы о нюансах замены термопары, которые вы выполнили самостоятельно. Не стесняйтесь писать.

Как проверить и заменить термопару в газовой плите?

Термопара для газовой плиты, встроена в систему безопасности для контроля пламени горелки. Если он внезапно разрывается и процесс горения прекращается, он подает сигнал на перекрытие подачи газа к горелке.

Термопара – это простой тепловой датчик, внутри которого нет никаких электронных устройств, которые могли бы выйти из строя. Выгорание может произойти только в результате длительного использования.

В этом случае газовая варочная панель работает неправильно и становится аварийной, подача газа прерывается, пламя горит неравномерно или гаснет.

Зачем вам нужна термопара?

Для создания безопасных условий работы газовых варочных панелей с открытым пламенем в настоящее время используются системы безопасности, в которых основным датчиком температуры является термопара.

Во время сгорания газа, когда подача газа к горелке открыта, TEMP индуцируется высокой температурой между контактами главного датчика. При погасании пламени горелки газовое пламя гаснет, термопара охлаждается, TEMF исчезает, а газовый клапан закрывается под действием пружины, перекрывая подачу топлива.

Многие современные западные газовые варочные панели оснащены системой контроля газа, включающей термопару. Однако пользователи отмечают, что система часто реагирует ошибочно и отключает подачу газа, когда это совершенно не нужно.

В частности, если на газовую конфорку проливается жидкость или на кухне возникает сквозняк, термопара срабатывает и перекрывает подачу газа. Поэтому владельцы современных газовых плит должны понимать, как работает система безопасности и как заменить термопару в газовой плите, если она вышла из строя.

Что такое термопара

Терминология термопары определена международным стандартом, который считает ее прибором в виде 2 сваренных проводников из разных сплавов с противоположным знаком термоЭДС, так что создается наибольшая разность потенциалов.

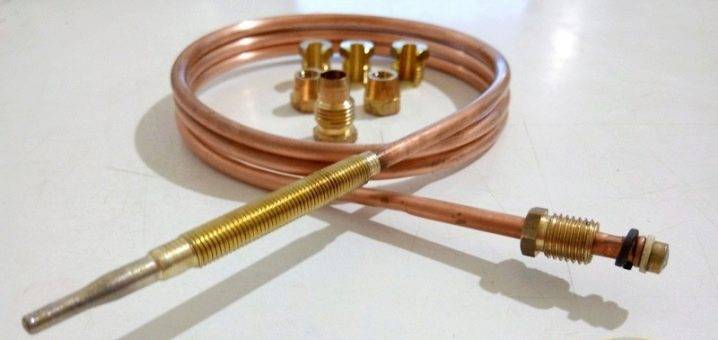

Конструкция термопары для газовой плиты:

• термопара с “горячим” разъемом из 2 различных металлических сплавов, прикрепленная гайкой к монтажной пластине рядом с конфоркой плиты;
• удлинитель, помещенный внутрь медной трубки, параллельно действующий как отрицательный контакт;
• положительная клемма, защищенная шайбой из диэлектрического материала, установленная в корпусе газового запорного клапана и закрепленная гайкой.

Характеристики термопар для распространенных газовых плит:

• Термопара для газовой плиты Hansa, страна Польша, длина – 45 см, цена – 950 руб.
• Термопара для газовой плиты Indesit, страна Италия, длина – 45 см, цена – 800 руб.
• Термопара для газовой плиты Gefest, страна Россия, длина – 45 см, цена – 700 руб.
• Термопара для газовой плиты Bosch, страна Германия, длина – 55 см, цена – 902 руб.

Принцип работы

Термоэлектрический эффект в термопаре возникает при контакте 2 проводников из разных металлов и сплавов, соединенных в кольцо, принимающее ток. Когда жидкость в зонах пайки равна – разность потенциалов равна нулю.

Как только один из концов оказывается в зоне с более высокой или низкой температурой, начинает появляться напряжение, пропорциональное температурной дельте.
Коэффициент этой зависимости варьируется для различных сплавов.

Принцип действия системы контроля загазованности основан на взаимосвязанном функционировании основных элементов безопасности:

1. Пользователь, нажимая, поворачивая и удерживая ручку на панели управления газовой горелки со встроенной системой контроля газа, открывает газ, который зажигается запальником.
2. Температура в зоне горелки начинает повышаться под воздействием продуктов сгорания, что приводит к нагреву наконечника датчика.
3. Термопара в газовой конфорке посылает электрический сигнал на электромагнитный запорный клапан.
4. Во время установившегося режима работы клапан находится в открытом положении.
5. Если пламя на горелке гаснет в аварийной ситуации, например, из-за пролитой жидкости, температурный датчик остывает, запорный клапан не получает от него сигнал, поэтому срабатывает аварийное предохранительное устройство и закрывается, перекрывая подачу газа на горелку.

После срабатывания предохранительного устройства требуется некоторое время для включения газовой горелки, поскольку датчик нагревается не сразу. В разных вариантах это занимает около 5 или 20 секунд, до этого времени варочная панель не может быть включена.

Датчик температуры обычно имеет один горячий наконечник, расположенный рядом с распределителем пламени. Имеются версии с 2 или 3 точками контроля температуры. Они используются в кухонных плитах с различными модификациями.

Эти многоточечные датчики имеют особенность: даже если один из них выйдет из строя, пламегасительный клапан будет работать в закрытом состоянии.

Типы температурных датчиков

В производстве термоэлектрических датчиков используются различные сплавы драгоценных и обычных металлов. Определенные категории металлов используются в определенных температурных диапазонах.

В зависимости от используемых в производстве пар металлов термопары делятся на несколько типов. Наиболее часто используемыми типами испарителей для газовых плит являются:

1. Тип E, производственное обозначение TXKn, изготавливается из хромеля и константана, для рабочих температур от 0 до 600 C.
2. Тип J, сплав из железа и константана, марка TZHK, для рабочих температур от -100 до 1200 C.
3. Тип K, марка TXA, из хромоалюминиевых пластин, для рабочих температур от -200 до 1350 C.
4. Тип L, марка TXK, изготавливается на основе хромель-копелевых пластин для рабочих температур от -200 до 850 C.

Датчики температуры TXA типа K/L/J обычно используются в системах газовой защиты котлов, плит и бойлеров. Для высоких температурных диапазонов, достижимых в металлургии и энергетике, предлагаются термопары из сплавов благородных металлов.

Очистка

Если датчик перестал подавать сигнал на запорный клапан, его не следует сразу заменять – необходимо проверить термопару и, возможно, почистить ее.

Конкретный симптом такой неисправности можно определить с помощью следующих действий

• нажать кнопку запальника;
• горелка зажигается;
• пламя горит до тех пор, пока палец лежит на кнопке;
• как только рука убирается с кнопки, пламя исчезает.

Это признак загрязненной термопары. Наконечник термопары размещается непосредственно рядом с горелкой и пламенем. В печи он также находится рядом с распределителем пламени в верхней части камеры. Эта часть термопары должна быть очищена от сажи, отложений и любых повреждений.

Если рабочая часть датчика температуры покрыта нагаром, ее необходимо очистить наждачной бумагой. Чем значительнее слой сажи, тем меньше тепловой энергии поступает к датчику и тем меньше генерируется ЭМП.

Генерируемых милливольт, вероятно, недостаточно для активации запорного клапана. Если это действие не помогает, проверьте исправность термопары.

Проверка работоспособности

При самостоятельной проверке, ремонте или замене датчика температуры в газовой горелке необходимо перекрыть подачу топлива к прибору.

Только после этого можно принимать меры по ремонту датчика температуры. Аналогичным образом, пользователь должен помнить об отключении электропитания, если варочная панель зависит от электричества.

Рабочая термопара для газовой плиты при нагревании над парафиновой свечой уже через 30 секунд должна генерировать ЭДС 20 мВ. Если это значение меньше, термопару следует заменить.

Самостоятельная замена термопары

Чтобы заменить термопару, осторожно снимите переднюю панель с газовой варочной панели и поднимите варочную панель с установленными конфорками.

Наконечник датчика температуры постоянно прикреплен к горелке или узлу горелки с помощью гайки. Возможно, он закипел во время работы и его нельзя сразу открутить.

В этом случае не нажимайте на гаечный ключ слишком сильно, так как это может привести к поломке разъема и повреждению варочной панели. Сначала соединение следует защитить специальным спреем для удаления накипи.
Алгоритм замены термопары на газовой варочной панели:

1. С помощью гаечного ключа открутите гайки, крепящие термопару к электромагнитному клапану.
2. Осторожно снимите одну из рабочих областей датчика температуры.
3. Проверьте рабочую зону. Если она покрыта различными загрязнениями или поверхность повреждена процессами окисления, очистите ее мелкой наждачной бумагой.
4. Другой конец датчика к электронному клапану крепится с помощью резьбового соединения или 2 хомутовых соединений. Удалить их несложно.
5. Проверьте датчик с помощью мультиметра.
6. Подключите одну клемму к мультиметру, а другую нагрейте обычным прикуривателем.
7. Измерительный прибор должен показывать не менее 20 мВ.
8. Установите неисправный первичный датчик в обратном порядке. Прикрепите один наконечник к горелке, а другой – к соленоиду.

Пользователю газовой варочной панели, решившему самостоятельно заменить неисправную термопару, при выборе следует обратить внимание на ее конструкцию. Рекомендуется использовать оригинальные термопары в соответствии с модификацией газовой варочной панели.

Все термопары имеют различную длину от 45 до 120 см, что обусловлено конструкцией нагревательной пластины. Убедитесь, что провода датчика в зоне перед клапаном не перетянуты и не ослаблены во время установки. Их соединение с клапаном должно быть жестким, свободный разъем в этом соединении не допускается.

Замена термопары в газовом духовом шкафу Hansa производится несколько иначе. Сначала снимите крышку газовой варочной панели, которая находится в задней части конструкции.

Затем найдите термопару и отсоедините ее от распределителя пламени в печи. Проверка функционирования выполняется так же, как описано выше.

Для снятия термопары с газового нагревателя вам понадобятся два гаечных ключа 14 или 15 в зависимости от версии нагревателя. Во многих из них термопара крепится с помощью винтов. Дальнейшие действия аналогичны действиям для газовой плиты.
