Простая замена, если плоскогубцы не ломаются, – тиски из дубовых или буковых досок, стальной скобы, стальных угловых губок и крепежа, слева внизу на рис. Более прочный вариант – лягушка из дверной или небольшой амбарной петли, справа внизу. Однако для ее изготовления потребуются обычные тиски. Заготовку, возможно, придется закалить, нагрев ее до раскаленного состояния, а затем медленно охладить.
Как сделать собственные тиски?
Стандартные тиски по ряду причин могут не подойти для "Сделай сам". А покупка большого количества инструментов не только невыгодна с финансовой точки зрения – они займут много места в мастерской. Идеальным решением этой проблемы является изготовление собственных тисков. Все, что для этого нужно, – немного терпения и тщательное следование инструкциям. Любой тип тисков можно изготовить в домашних условиях с минимальными затратами времени и средств, а многие детали можно снять с поврежденных моделей.
Конструкция и принцип работы
Большие столярные тиски Большие столярные тиски имеют множество преимуществ перед другими типами тисков. Их можно использовать как на верстаке, так и на любой подходящей опоре в мастерской. Кроме того, их можно легко разобрать по окончании работы. Таким образом, несмотря на свои размеры, инструмент не занимает много места, и вы можете работать с большими заготовками.
В комплект входят не только рукоятка, штатив и монтажная ножка. Конструкция каждых тисков включает:
- опорную точку со всеми неподвижными частями;
- подвижную губку, предназначенную для фиксации заготовки в одном положении;
- губку, которая перемещает заготовку во время обработки;
- тяговый винт;
- затвор, передающий крутящий момент на винт.
Опора крепится к верстаку или стойке с помощью саморезов или болтов. Ремни На многих моделях заводского производства губки можно заменить в зависимости от степени износа, но эта опция также увеличивает цену тисков в несколько раз.
Для домашнего производства мы рекомендуем использовать чугун или пластичную сталь. Помимо своей универсальности, планки помогают защитить другие части тисков от деформации во время активного использования.
Более того, мастерские тиски также оснащены пружинойчто позволяет работать с действительно крупными предметами. Шпиндель легко удерживает их на месте. Если его нет в конструкции, мастеру приходится нагибаться, чтобы удерживать пружину собственным весом, что значительно усложняет работу. Чтобы избежать ошибок, при изготовлении тисков лучше всего обратиться к чертежу выбранной модели.
Перейти к изготовлению тисков

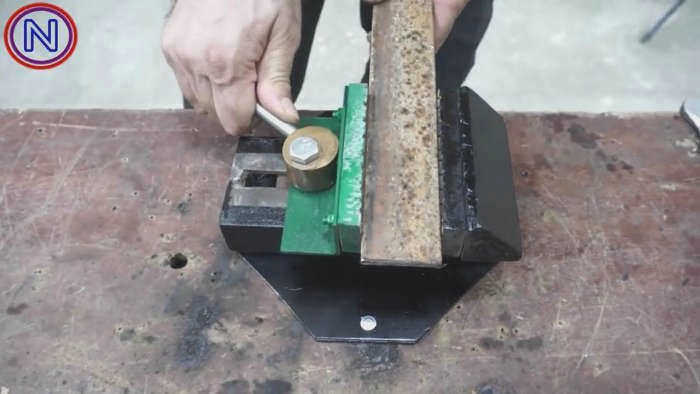

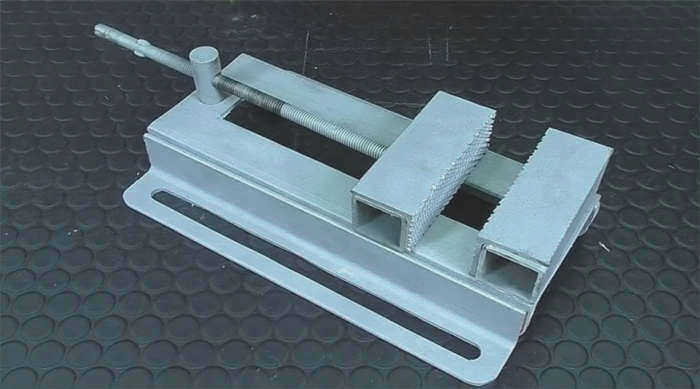

Для начала работы не помешает представить себе конечный результат работы, которую мы собираемся проделать: готовые быстрозажимные эксцентриковые тиски, которые удовлетворят нас своей компактностью, разнообразием цветов и поразительной способностью быстро и надежно зажимать любые заготовки.

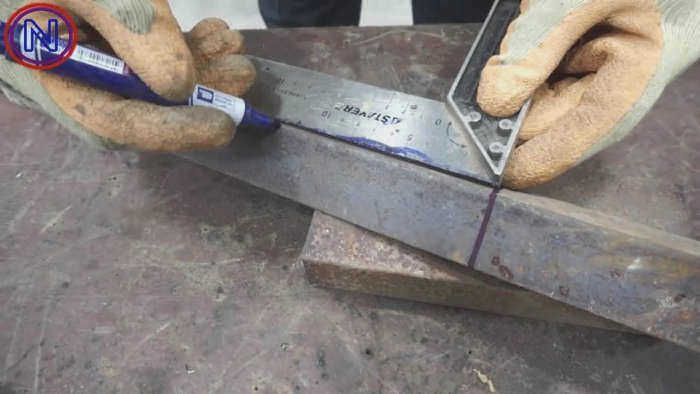

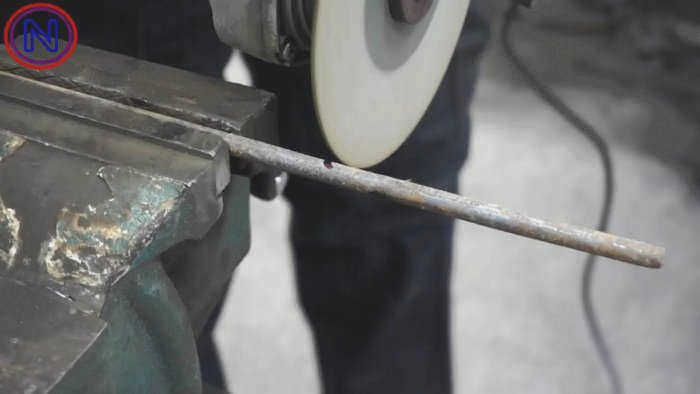

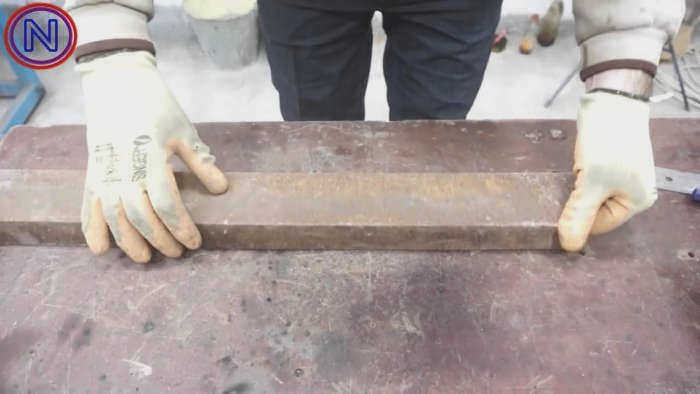

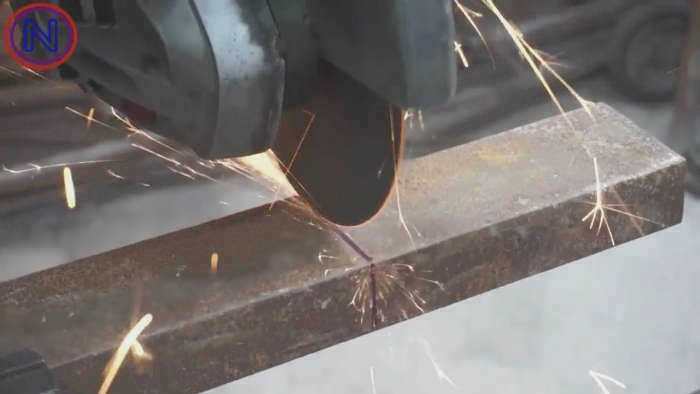

И теперь мы приступаем к работе, чтобы воплотить мечту в реальность. Находим оставшиеся бесполезные швеллеры, размечаем их с помощью линейки и маркера, а затем отрезаем нужный кусок болторезом. Это станет основанием для подвижных и неподвижных губок наших тисков.

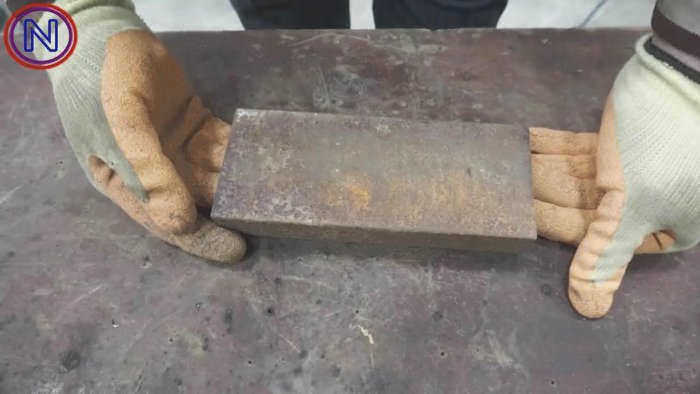

После разметки отрезаем два одинаковых отрезка из подходящего углового железа одинакового размера, которые станут основанием для губок наших самодельных тисков в тисках.

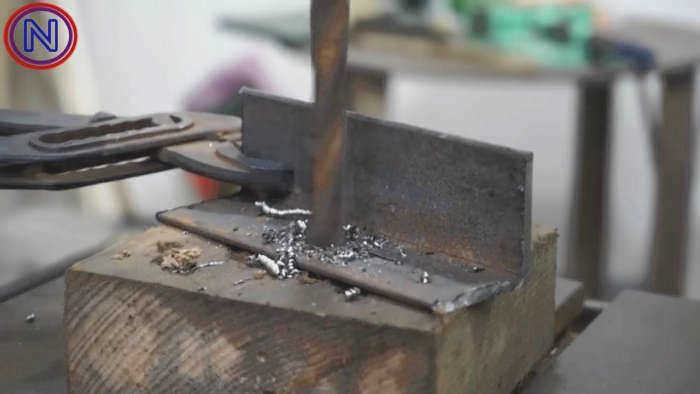

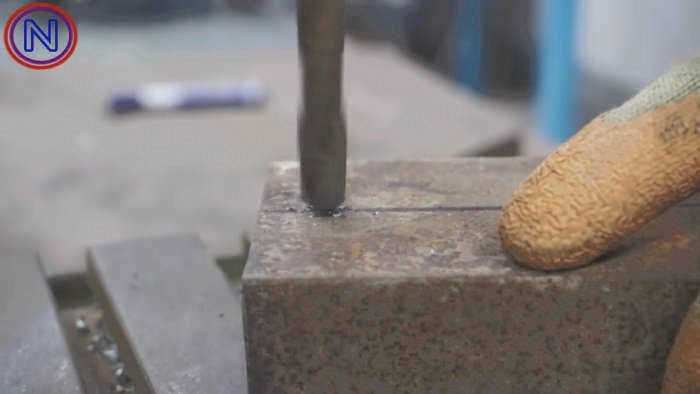

В центре полки одного из угловых утюгов – будущей подвижной губки тисков – отмечаем центр отверстия, которое мы просверлим на дрели.
На перемычке швеллерной заготовки, вдоль ее центральной оси ближе к одному концу, мы отмечаем границы паза, по которому будет перемещаться подвижная губка наших тисков. Отмеченные точки – это резьбовые и просверленные отверстия, которые будут являться концами паза.
Примечания в конце
Поскольку придется работать со шлифовальной машиной, сварочным аппаратом, дрелью, необходимо использовать средства индивидуальной защиты, как минимум защитные очки и перчатки на руки.
Чтобы подвижные части эксцентриковых тисков работали без заеданий, их можно время от времени смазывать графитовой смазкой, а эксцентриковый рычаг для удобства снабдить деревянной ручкой.
Примитивы деревянных блоков
Большинство операций по обработке материалов связаны с зажимами заготовок, а собственные руки и ноги – далеко не самое подходящее оборудование. Поэтому начнем с тисков, сделанных из деревянного бруска. Для их изготовления вам понадобится более 4 гвоздей длиной 150-200 мм и топор. Если у вас есть пила, то она также пригодится. У современного человека вид такого приспособления вызовет смех или ужас, но предки каменного века пролили бы над ним слезу. Тиски, сделанные из деревянной заготовки, надежно удержат заготовки неправильной формы и практически из любого материала.
Как сделать тиски из деревянной заготовки, показано на рис:
Как сделать простые тиски из деревянной заготовки
Кусок хорошего, прямого бревна/доски раскалывается (распиливается), как показано на рисунке слева; кривую щепку можно грубо обработать плоским напильником. Неподвижная губка и упорная пятка крепятся к "станине" гвоздями; древние крепили их острыми щепками из твердой древесины. Гвозди забиваются по диагонали, чтобы сила зажима тянула, а не сгибала их.
Подвижная губка свободно скользит по станине. Давление имеет клиновидную форму; клин может представлять собой ветвь или пару ветвей, подрезанных на конце. Чтобы правильно подрезать клин(ы), требуется определенное мастерство: слишком острый клин наклонит подвижную губку к заготовке, а слишком тупой – выдавит ее (губку) вверх. Но зажатая заготовка надежно удерживается гибкостью и прочностью древесины. Настолько надежно, что приходится выбивать клин, чтобы освободить заготовку.
Внимание: Длинные заготовки можно зажимать с помощью пары или более одинаковых тисков.
Чего ожидать от самоделки
Описанное устройство, конечно, временное – все его детали довольно быстро размокают, даже если дерево прижимается к дереву. Поэтому давайте сначала спросим себя: какие самодельные тиски стоит сделать?
В технике существует бесчисленное множество всевозможных зажимных устройств, патенты на них исчисляются тысячами и десятками тысяч. Стоит самостоятельно изготовить пороки, во-первых, наиболее часто используемые. Во-вторых, их изготовление не требует специальных материалов, производственного оборудования или передовых технологий.
Обычные слесарные тиски (поз. 1 на рис.) должны быть невращающимися. В противном случае придется искать либо готовую пару "шея-юбка" (см. ниже), которую можно дополнительно перемещать при сборке с помощью сварки, либо возможность использования профилегибочного станка (попросту – профилегибочного). Которых в ходу очень мало, трудо- и энергоемкая формовка все чаще заменяется точным литьем, штамповкой и робототехникой.
Внимание: В профилегибочном станке заготовка неподвижна, а вращающийся резец перемещается по продольной и поперечной осям. В винтовых и карусельных токарных станках заготовка зажимается во вращающемся шпинделе (на столе в карусельном станке), а резец перемещается от продольного к поперечному (в токарном станке) или от вертикального к поперечному. Вы когда-нибудь задумывались, как шлифуют фланцы/горловины изогнутых литых труб, корпуса червячных насосов и т.п. сложных деталей? Придание формы.
Мобильные мини-ножницы, пункт 2, кажутся более простыми, но они требуют особо качественных и, следовательно, труднообрабатываемых материалов. Дело в том, что сила зажима ручных тисков зависит от мускульной силы рабочего. А площадь поперечного сечения деталей тисков уменьшается с уменьшением размера, то есть быстро. Чаще всего в мини-тисках ломаются губки. Однако расширение функциональности за счет собственных инструментов не является проблемой – см. ниже.
Как работает инструмент
Самодельные тиски выполняют следующие функции:

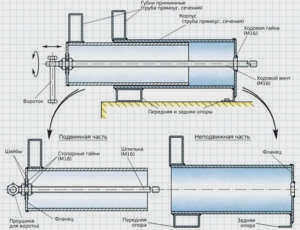

Схема механизма тисков
- Свободный конец шпильки и винт на конце откручиваются, позволяя подвижной губке отодвинуться от неподвижной.
- Заготовка помещается между губками с предварительно просверленными отверстиями.
- Штифт вкручивается до тех пор, пока заготовка не будет надежно зажата.
Теперь заготовка помещается на рабочую платформу, и дрель готова к запуску и выполнению своих задач.
Меры предосторожности
При выполнении работ не пренебрегайте собственной безопасностью. Список мер предосторожности:
- Используйте одежду, защищающую открытые части тела.
- Носите закрытую обувь (никаких сандалий, шлепанцев или тапочек).
- Носите защитные очки или, предпочтительно, лицевой щиток.
- На голову следует надевать шапочку.
- Рабочая зона должна быть свободна от посторонних предметов.

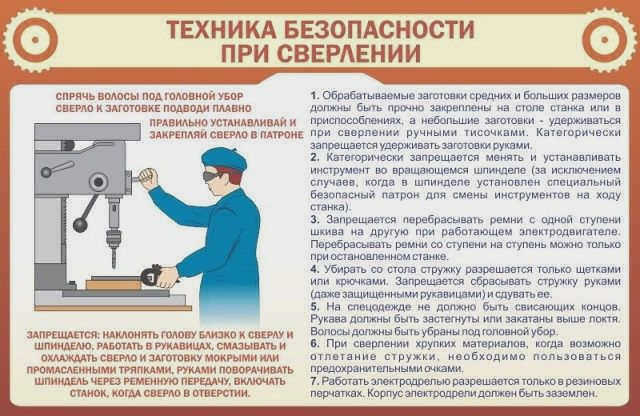

Техника безопасности при работе с дрелью
