Газовые баллоны находят широкое применение как в промышленности, медицине, аэрокосмической отрасли, так и в повседневной жизни в качестве автономного источника энергии. Они могут использоваться для отопления, освещения и приготовления пищи.
Для того чтобы исключить всевозможные неприятности при эксплуатации, важно правильно выбрать тип оборудования. Попробуем вместе разобраться в видах газовых баллонов, особенностях их конструкции и подключения.
Конструкция газового баллона
Как для хранения, так и для транспортировки баллонов со сжатым и сжиженным газом используются специальные резервуары, в которых вещества находятся под высоким давлением. Первый тип газа остается в газообразном состоянии при любом давлении, а второй при увеличении этого параметра переходит в жидкую фазу.
В сжатом и сжиженном состоянии транспортируют и хранят азот, фтор, кислород, метан, водород, а также хлор, углекислый газ, аммиак.
Сам сосуд представляет собой цельносварную конструкцию со стенками толщиной не менее 2 мм и цилиндрической геометрией. Она изготавливается из стали или полимера.
Емкость имеет коническую резьбу для запорного клапана, который герметично закрывает выход. Если по какой-то причине газ расширится, давление приведет к тому, что клапан лопнет, и давление внутри баллона вернется к норме.
Давление внутри баллона составляет максимум 15 МПа. Корпус или оболочка баллона имеет один сварной шов.
Объем баллона зависит от материала, из которого он изготовлен, типа наполнителя и его назначения. Кислородные баллоны выпускаются объемом от 2 до 10 литров и от 20 до 40 литров.
Чтобы газ внутри баллона оказывал одинаковое давление на его стенки, каждый баллон имеет выпуклое дно – верхнее и нижнее. Для большей устойчивости баллон снабжен кольцевой опорой – башмаком. Кроме того, газовый баллон снабжен металлическим или пластмассовым колпачком для защиты вентиля во время работы и транспортировки.
Колпачок навинчивается на кольцо на горловине. Иногда баллон оснащается регулятором давления для выравнивания давления. Вентиль представляет собой узел, состоящий из стального корпуса в виде тройника, ручки и запорного элемента.

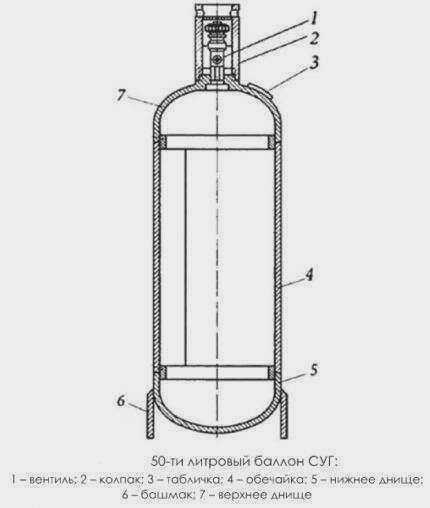

Конструкция стального газового баллона
Композитные баллоны емкостью до 47 литров могут использоваться для транспортировки и хранения легких углеводородов, таких как пропан, пропан-бутан или бутан.
Однако более крупные 50-литровые баллоны для сжиженных углеводородов изготавливаются из стали. Для хранения других сжиженных или сжатых газов используются только стальные баллоны различной емкости.
ГОСТ 15860 подробно описывает разновидности, характеристики и допустимые размеры баллонов для углеводородных газов. ГОСТ 949-73 определяет параметры газовых баллонов, пригодных для работы с внутренним давлением до 19,6 МПа.
Толщина стенок диктуется ГОСТом, который регламентирует конструкцию баллона. Полуфабрикатами для 50-литровых стальных баллонов являются бесшовные трубы из стали марок 45, 34CrMo4, 30CrMA и 30CrGSA.
Оба ГОСТа предусматривают, что каждый баллон должен иметь следующие конструктивные элементы для безопасной транспортировки и хранения газов:
- Несущее основание.
- Корпус, состоящий из оболочки, нижнего и верхнего этажей и футерованного кольца.
- Информационная табличка.
- Горловина.
- Клапан или вентиль.
Допускаются модификации, включая фланец, ручку/ рукоятку и колпачок.
Помимо основных стандартов для производства газовых баллонов, существуют дополнительные нормы, которые производители должны соблюдать.
К вспомогательной документации относятся правила техники безопасности: ПБ 03-576-03 "Правила устройства и безопасной эксплуатации сосудов, работающих под давлением". В этих правилах подробно описаны требования к клапанам и другим вспомогательным механизмам.

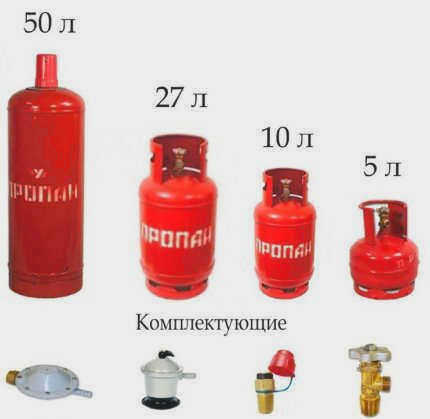

Размеры и вес 50-литровых сосудов под давлением
Чтобы определить, сколько весит пустой 50-литровый газовый баллон, необходимо знать толщину стенок и размеры баллона.
Поскольку газовые баллоны могут быть изготовлены только по определенным стандартам, все необходимые характеристики уже включены в них. Согласно ГОСТ 15860, толщина металла для 50-литрового газового баллона, предназначенного для хранения легких углеводородов, составляет 3 мм.
Стандартный диаметр 50-литрового баллона для транспортировки пропана или бутана составляет 299 мм. Высота корпуса может составлять от 840 до 1015 мм.
Наиболее распространенные 50-литровые газовые баллоны для углекислого газа имеют размеры 299х960 мм. Баллоны для транспортировки газов, хранящихся при более высоком давлении, имеют другие характеристики, которые отражены в ГОСТ 949-73
Согласно правилам изготовления газовых баллонов, толщина стали может составлять 2,5 мм. В этом случае производитель должен уменьшить диаметр баллона до 292 мм и увеличить его высоту. Минимальная высота в этом случае начинается с 876 мм.
Таким образом, диаметр стандартного 50-литрового баллона составляет 29,9 см, а высота – 93 см. Вес пустого, незаполненного баллона, включая стандартный предохранительный клапан, составляет 22 кг. Если баллон правильно заполнен необходимым количеством газа, его вес составит 43,2 кг.
Емкость газового баллона

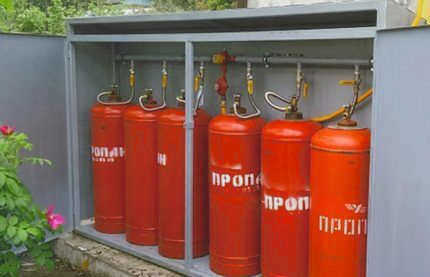

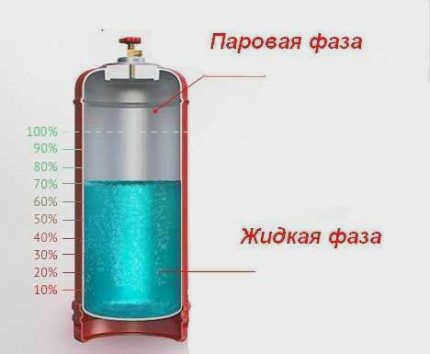

Согласно правилам, 50-литровый газовый баллон может быть заполнен 42,5 литрами жидкого газа. Этот объем содержимого 50-литрового газового баллона указан в правилах, в которых говорится, что в целях безопасности баллон не должен быть заполнен более чем на 85%.
Кроме того, содержимое баллона не должно быть полностью израсходовано.
Классификация в зависимости от типа закачиваемого газа
Баллоны для разных типов газа имеют различную конструкцию, особенности безопасности и условия эксплуатации. Для удобства их корпус окрашивается в соответствии с типом вещества и маркируется названием газа.

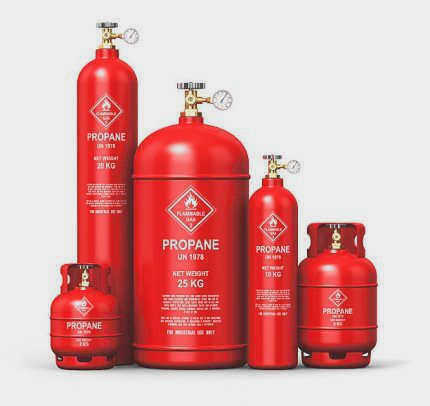

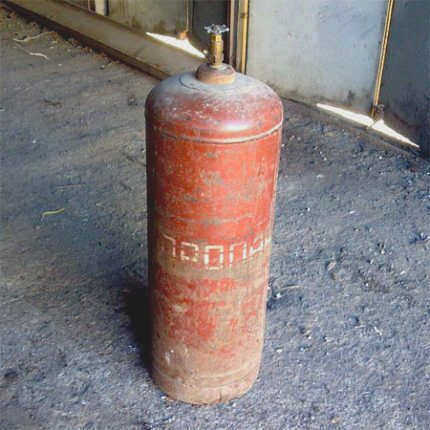

• Тип баллона: Пропан или пропан-бутан
• Цвет корпуса: Красный
• Цвет надписи: Белый Белый
• Область применения: Бытовая техника, автотранспорт, зажигалки, производство растворителей

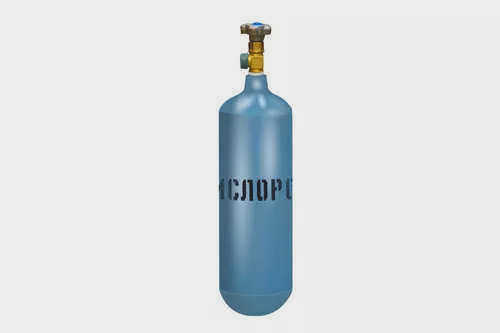

• Тип баллончика: Кислородный баллончик:
• Цвет корпуса: Синий
• Цвет надписи: Черный
• Область применения: Медицина, авиация, аварийные службы, пожарная охрана, сельское хозяйство, экология
• Тип баллона: Гелий
• Цвет корпуса: Коричневый
• Цвет надписи: Белый
• Область применения: Для надувания воздушных шаров и баллонов, в качестве хладагента, для сварки
• Тип баллона: Ацетиленовый баллон
• Цвет корпуса: Белый
• Цвет надписи: Красный
• Применение: В химической промышленности, для резки металла
• Тип баллона: Углекислый газ
• Цвет корпуса: Черный
• Цвет надписи: Желтый
• Область применения: Хладагент в пищевой промышленности, используется в производстве газированной воды, для заправки огнетушителей
• Тип баллона: Argonne
• Цвет корпуса: Серый
• Цвет надписи: Зеленый
• Область применения: В металлургической и пищевой промышленности, медицине, в лампах накаливания и люминесцентных лампах
• Тип цилиндра: Сжатый воздух
• Цвет корпуса: Черный
• Цвет надписи: Белый
• Область применения: Для эксплуатации пневматического оборудования и производства инертных газов
Выбор баллона
Баллоны следует выбирать в соответствии с их назначением. При выборе баллона следует учитывать материал корпуса и безопасность оборудования. Важно проверить контейнер на наличие повреждений и дефектов. Проверьте, чтобы клапан двигался плавно и мягко. Не рекомендуется выбирать баллон с маховиком, который вращается слишком сильно или неистово.
Лучше приобрести регулятор давления, так как он снизит вероятность взрыва и позволит контролировать уровень газа в баллоне.
Самые популярные газовые баллоны производятся в России и Европе. Большинство российских изделий изготавливаются из металла, а европейские – из композитных материалов. Некоторые европейские бренды уже организовали производство полимерных баллонов в российских городах и выпускают баллоны, которые ничем не уступают по качеству и свойствам. Единственное отличие – стоимость: если баллон перевозится из другой страны, то стоимость увеличивается.
