Далее указывается номинальное напряжение (показано зеленым цветом – 0,66 кВ), затем ГОСТ и/или ТУ (показано желтым цветом).

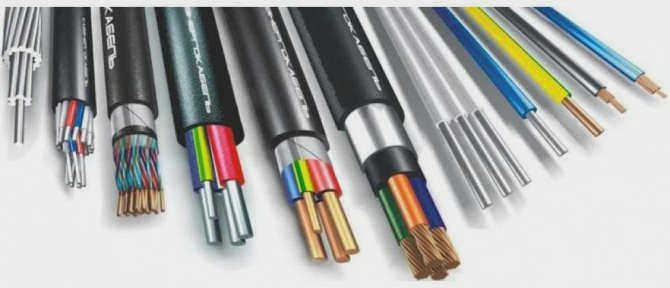

Силовой кабель

Силовой кабель – Кабель, используемый для передачи электроэнергии промышленной частоты от понижающих напряжение трансформаторных подстанций к распределительным устройствам (строительным конструкциям) в зданиях, т.е. к потребителям. Электростанции являются источником электроэнергии:

• тепловые электростанции (источником выработки тепла является сжигание газа, мазута, угля или дров в котлах),
• гидроэлектростанции ГЭС, ГРЭС (источником вращения лопастей турбин является вода)
• атомные электростанции АЭС (источником выработки тепла является ядерная энергия);
• ветряные электростанции "ветряные мельницы" (ветер является источником вращения лопастей генератора).

Для передачи электроэнергии от этих источников используются воздушные линии электропередачи (ЛЭП). При передаче на большие расстояния напряжение повышается до 110, 220, 330 кВ. При увеличении напряжения ток уменьшается, что приводит к снижению сопротивления проводников. Передача осуществляется до распределительных трансформаторных подстанций, которые обычно располагаются на окраинах жилых районов.

Конструкция силового кабеля

Броня, экран и его материал, тип изоляции, степень гибкости, количество проводников и сечение силового кабеля. Сечение силового кабеля определяют условия его прокладки. Независимо от этих факторов, кабель состоит как минимум из 3 конструктивных элементов:

• токопроводящая жила, по которой передается ток;
• изоляция жилы, которая предотвращает межфазное короткое замыкание
• внешняя оболочка, которая служит защитой от механических повреждений и проникновения влаги;

Для придания кабелю степени защиты и улучшения его характеристик конструкция может включать:

• Внутренняя оболочка экструдируется для придания кабелю правильной круглой формы и в то же время служит изоляционной лентой;
• броня из двух оцинкованных стальных лент, наложенных друг на друга с перекрытием не менее 50% для обеспечения защиты от механических повреждений.

Тип проводников и изоляции

Проводники обычно изготавливаются из алюминия или меди, на что указывает буква в обозначении. Медь более пластична и не ломается при частых изгибах, а также имеет более низкое удельное сопротивление. Алюминий, с другой стороны, является более дешевым и доступным проводником, который часто используется в линиях электропередачи.

Проводники в кабеле укладываются параллельно друг другу и скручиваются между собой. Шаг скрутки указывается в нормативных документах ТУ, ГОСТ. Часто имеется нулевой проводник и проводник заземления. Они отличаются от других проводников цветом. Изоляция силовых кабелей особенно часто изготавливается из ПВХ. Этот материал позволяет использовать кабель в основном при низком напряжении.

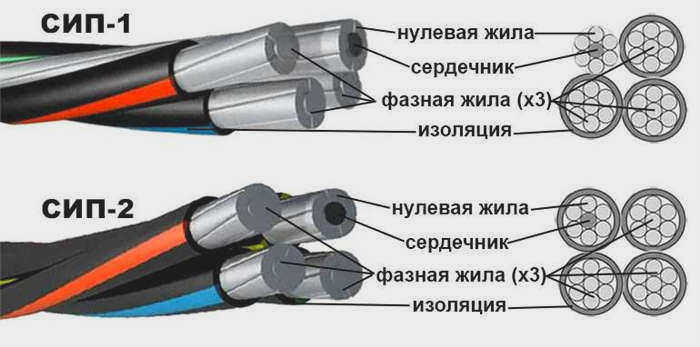

Расшифровка кабелей, используемых в воздушных линиях электропередач

• СИП – самонесущий изолированный кабель в светостойкой изоляции из сшитого полуэтилена.
• С изолированной нулевой жилой.
• СИП-2 – с изолированной нейтральной точкой.
• СИП-4 – проводники одинакового сечения.
• А – неизолированный, состоящий из скрученных алюминиевых проволок.
• АС – неизолированный кабель, состоящий из стальной жилы и алюминиевых проволок.

Типы кабелей и их назначение

Силовой кабель ВВГ и его аналоги

Одним из самых популярных кабелей, используемых сегодня для многоцелевых установок, является ВВГ. Он выгодно отличается хорошим сочетанием эксплуатационных характеристик и доступной ценой. Собственно, ВВГ расшифровывается как "с виниловым покрытием". Большинство ВВГ выпускается с медными жилами, так как кабели с алюминиевыми жилами не рекомендуются ПУЭ. Это самый популярный силовой кабель в России и странах СНГ. Существуют также следующие классы кабеля данного назначения:

• АВВГ с количеством жил от 1 до 4 и сечением 2,5-50 мм2 каждая. Конструкция включает алюминиевые жилы (единственное отличие от стандартного ВВГ), оболочку и изоляцию из ПВХ. Используется для открытой прокладки вдоль каналов солнечной системы управления.
• АВРГ – от 1 до 4 жил сечением от 4-300 мм2 или 2,5-300 мм2. Силовой кабель с алюминиевой жилой, резиновой изоляцией и оболочкой из ПВХ. Подходит для прокладки в воздухе, на виадуках, мостах и каналах.
• ANRH. Кабель имеет ту же конструкцию и материал проводника, но отличается маслостойкой, негорючей резиновой оболочкой и резиновой изоляцией. Кабель прокладывается в каналах, по воздуху, в туннелях, на мостах и виадуках.
• VVG имеет 1-4 проводника из меди с сечением 1,5-50 мм2. Для наружной прокладки в воздуховодах, защищенных от солнца. Работает в широком диапазоне температур и обладает высокой устойчивостью к механическим и атмосферным воздействиям.
• ВВГп – аналог ВВГ, отличается только наличием плоских жил.
• ВВГз отличается от ВВГ тем, что пространство между жилами (которые изолированы отдельно друг от друга) заполнено резиновым материалом или пучками слоев винилхлорида;
• ВРГ представляет собой гибкий кабель с медной жилой, оболочкой из ПВХ и резиновой изоляцией. Он используется в тех же условиях, что и ВВГ.
• NYM – силовой кабель, соответствующий зарубежным стандартам (VDE). Хорошо защищен от влаги и теплового воздействия, но не устойчив к солнечному свету.
• КГ – гибкий витой медный кабель, пропускающий переменный ток до 660 В и 400 Гц. Чаще всего используется для питания мощного электрооборудования.
• VBBSHV – используется для питания стационарных установок. Отличается хорошей термостойкостью и способностью работать при влажности 98%.
• ВББШв – аналог предыдущей марки с алюминиевыми жилами;
• ВББШвнг – невоспламеняющийся и негорючий;
• ВББШвнг-LS – аналог ВББШвнг, материалы которого не выделяют дыма и вредных веществ при нагревании.

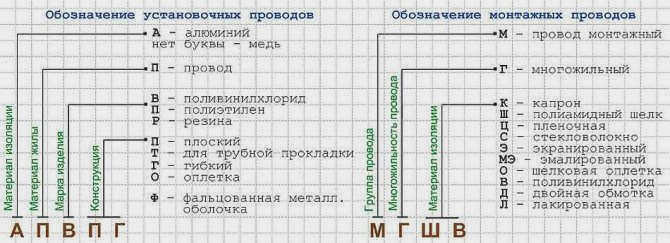

Обозначение различных модификаций

Помимо параметра, указывающего на номер и площадь поперечного сечения, маркировка может включать обозначения, указывающие на версии, наиболее распространенными из которых являются следующие:

• NG – указывает на наличие в ПВХ изоляции специальных добавок, препятствующих распространению горения (иногда используется альтернативное обозначение – "fr"). Этот вариант отличается от базового типа тем, что при прокладке электропроводки допускается групповая прокладка.
• LS – в изоляции присутствуют добавки для предотвращения распространения горючих материалов. Обычно эта версия производится в комбинации с предыдущей, в таких случаях обозначение – ngls, lsfr или ngd.
• LSx – это обозначение указывает на низкую токсичность выбросов в случае пожара. Следует отметить, что для VWG этого добиться нереально, поскольку используемый материал – ПВХ, который в такой ситуации выделяет фосген и другие соединения хлора.
• HF – еще одно нереальное обозначение для изоляции из ПВХ. Оно указывает на отсутствие галогенов (коррозийных веществ) в дыме, выделяемом во время пожара, что является откровенной ложью, поскольку изоляционный материал представляет собой поливинилхлоридный пластификатор.
• HFLTx – без комментариев, все уже сказано в двух предыдущих описаниях.

По последним трем версиям следует дать краткое пояснение. Согласно ГОСТ 53315, при проектировании социальных объектов должны предусматриваться кабели с низкой LTx (пожарной токсичностью). Фактически, это привело к тому, что конструкторы разработали нереалистичную конструкцию. Следует отметить, что в новом ГОСТ 53769 индекс LTx даже не упоминается.

Примеры типичных модификаций и расшифровка их обозначений

Как уже упоминалось выше, для того чтобы знать назначение и свойства кабеля, необходимо расшифровать его обозначение. В качестве примера приведем несколько типовых модификаций:

• КВВГЭнг, исходя из обозначения можно сказать, что это контрольный кабель (первый символ – "К"). Он имеет медные жилы (без символа "А"), изоляцию типа ПВХ в негорючем исполнении ("нг"), имеет экран (символ "Э"), негорючее исполнение. Не путать с ВВГЭнг, который является не контрольным, а силовым кабелем.
• Расшифровка ПвГВП: плоский гибкий кабель с ПВХ изоляцией и экраном и медными жилами.
• Расшифровка ККБВнг: Контрольный кабель для систем сигнализации (символ "С") с ПВХ изоляцией и оболочкой в негорючем исполнении.

Применение

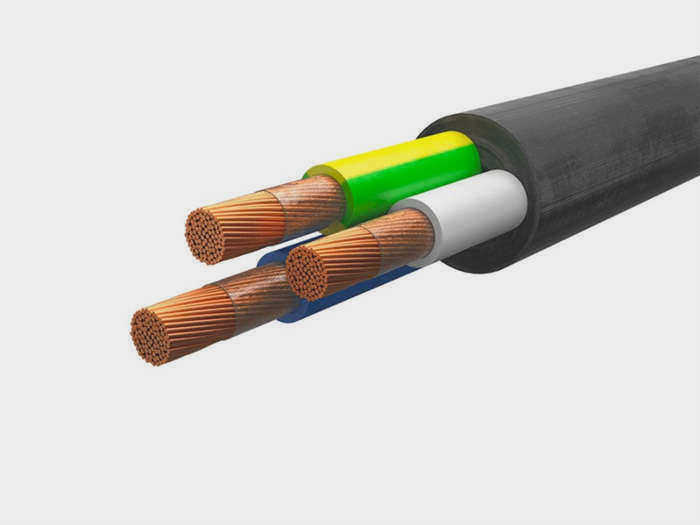

Основное назначение кабеля марки КГ – подключение переносных электроприборов к электросети. Он может быть использован

• в помещениях;
• на платформах под навесом;
• на борту судов;
• в различных климатических зонах, при любых погодных условиях.

Как правило, кабель прокладывается по земле или по асфальтовому или бетонному покрытию. По окончании работ кабель удаляется. Главное условие – избежать значительных механических воздействий на внешнюю оболочку.

Мягкость резины, которая делает изоляцию кабеля устойчивой к изгибам, может привести к ее разрыву в результате механического воздействия. Например, столкновение с автомобилем или падение тяжелого предмета на кабель может привести его в негодность. Многопроводниковые изделия очень уязвимы к таким воздействиям, особенно те, которые не имеют внешнего контакта. Наличие внешнего перехода повышает защитные свойства кабеля.

Дождевая вода, лужи и грязь не влияют на эксплуатационные характеристики гибких резиновых изоляционных изделий. Однако если требуется длительная эксплуатация в условиях высоких температур и повышенной влажности (тропический климат), лучше использовать марку КГ-Т. Внешняя оболочка этого кабеля изготовлена из специальной резины, которая противостоит росту плесени, разрушающей изоляцию. Поскольку тропические условия идеальны для роста различных грибков и микроорганизмов, такая изоляция прослужит дольше.

Кабель может быть подключен к:

• мобильным пескоразбрасывателям
• электроинструменты;
• электрическому строительному оборудованию: бетономешалкам, электрическим подъемникам и т.д;
• заземляющее оборудование и держатели электродов для сварочных аппаратов;
• переносным электрогенераторам;
• другое передвижное промышленное и бытовое электрооборудование.

Существует ограничение на применение электрического кабеля КГ: изделие нельзя использовать в качестве постоянной проводки. Это связано с тем, что его изоляция очень чувствительна к механическим воздействиям. По этой же причине подземная установка KG также не допускается. Внешняя оболочка может быть повреждена даже давлением грунта.

Основные производители

Кабельная продукция КГ от отечественных производителей изготавливается в соответствии с ГОСТ-13497-77. Обращаем внимание на следующие заводы:

• ОАО "ЭлектрокабельКольчугинский завод" признан ведущим производителем кабельной продукции в Российской Федерации.
• ООО "КамКабель" выпускает около 40 000 типов и видов кабеля и входит в десятку ведущих производителей.
• ОАО "Рыбинсккабель" занимает 6-е место в десятке лидеров.

Популярностью пользуется продукция, выпускаемая ООО "Томский кабельный завод"., ГК "Севкабель" и других отечественных производителей.

КГ испытывают на водостойкость и подвергают кратковременным максимальным нагрузкам переменного тока. Представленная в продаже продукция от перечисленных выше производителей соответствует требованиям ГОСТа по всем основным параметрам, гарантируя безопасную эксплуатацию в течение всего срока годности.
