Трехходовой клапан для отопления с термостатом: схема подключения, типы и принцип работы

Плиты и системы отопления

By Андрей Солодин On reading 12 min Views 9.6k. Опубликовано 27.01.2018

В широком ассортименте запорной арматуры, используемой в сетях отопления, есть одна деталь, которая применяется нечасто. По форме он похож на тройник, но внутреннее наполнение существенно отличается. И назначение его совершенно иное. Это трехходовой клапан для отопления с термостатом. Схема его установки, а также принцип работы будут рассмотрены в сегодняшнем обзоре.

Разновидности и назначение каждого типа

В основном трехходовые клапаны делятся по принципу работы. Существует три положения:

• смесительный
• разделительный,
• переключение.

Первый смешивает два потока разной температуры в один; второй, напротив, разделяет один поток на два. Третий просто переключает поток воды с одного направления (контура) на другое. Первые две разновидности похожи внешне, поэтому на их корпусе нанесена схема, показывающая, для чего должно использоваться устройство.

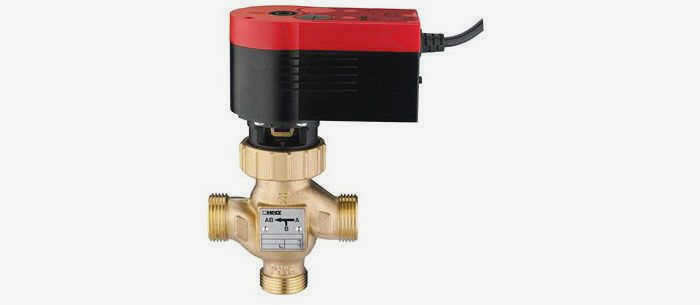

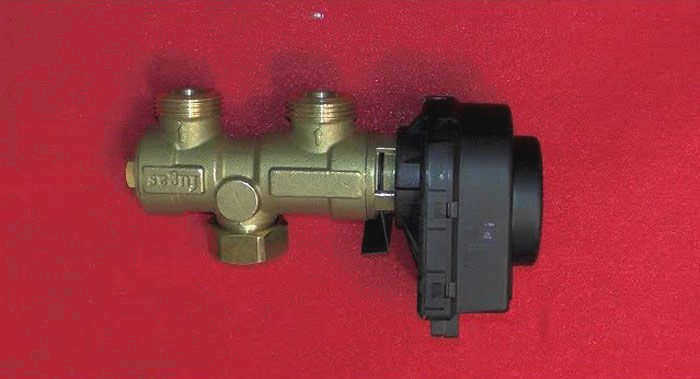

Что касается третьего компонента, то его легко отличить от остальных. Он имеет, кроме того, блок, с помощью которого осуществляется переключение. Такой тип клапана обычно устанавливается в двухлинейной системе отопления, когда необходимо перенаправить поток теплоносителя из системы отопления в котел и наоборот.

Похожая статья:

Термостатические регуляторы с датчиком температуры воздуха. Практическое руководство по выбору и установке терморегуляторов вы найдете в отдельной статье.

Что это такое и зачем он нужен

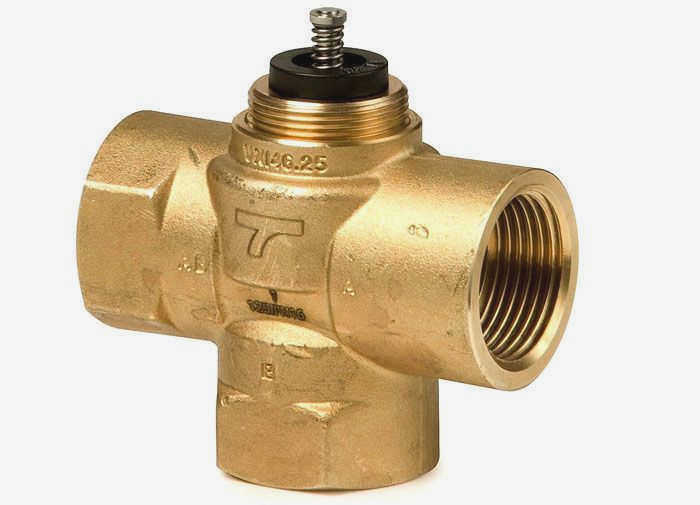

Как следует из названия, этот клапан имеет 3 хода. Его можно даже назвать клапаном, потому что это запорная арматура. С виду это обычный тройник, но внутри он устроен гораздо сложнее. Грубо говоря, он используется для изменения температуры воды. Это можно сделать двумя способами: первый – смешать обратку с подачей, чтобы снизить температуру; второй – разделить потоки, сбрасывая горячую воду в обратку. Это полезно в различных случаях:

1. подогрев полов. Обратка и подача отопления подключены к клапану. Поскольку обратка холоднее, на пол подается вода более низкой температуры. Остальная часть отопления остается при той же температуре.
2. Поддержание температуры. Для нормальной работы практически любого отопительного прибора обратка должна быть не более чем на 60 градусов холоднее подачи. В противном случае котел будет работать недолго. Поэтому клапан забирает воду из подачи и направляет ее в обратку.
3. Защита от конденсата. По той же причине. Если в теплообменник попадает вода, более теплая, чем точка росы, на теплообменнике образуется конденсат.
4. Защита от перегрева. Современные котлы оснащены различными датчиками. Если это, например, простой твердотопливный котел, то он будет продолжать работать, даже если перегреется. Трехходовой клапан решает эту проблему.
5. Для установки бойлера косвенного нагрева. Чтобы иметь в доме горячую воду, можно подключить бойлер к котлу. В этом случае вода будет нагреваться за счет отопления. Трехходовой кран используется для обеспечения бесперебойной подачи горячей воды. Он открывается, когда температура воды в бойлере падает.
6. Организовав байпас. В некоторых случаях необходимо отвести воду по альтернативному пути, т.е. по байпасу. Например, для достижения более эффективного отопления. Проще всего это сделать с помощью трехходового клапана. Он открывается и закрывается в нужный момент.

Определите тип

Все трехходовые клапаны делятся на 3 типа. Они различаются по конструкции и принципу действия, что понятно из названия. Смесительные клапаны Смесительные клапаны смешивают горячую и холодную воду. Распределительные клапаны – распределяют. Обычно они используются для поддержания оптимальной температуры. Но существует и третий тип – переключающийкоторый переключает воду между двумя линиями. Они используются, например, в газовых настенных котлах или для создания контура горячего водоснабжения.

Чтобы помочь понять принцип работы, рассмотрим приведенную ниже схему:

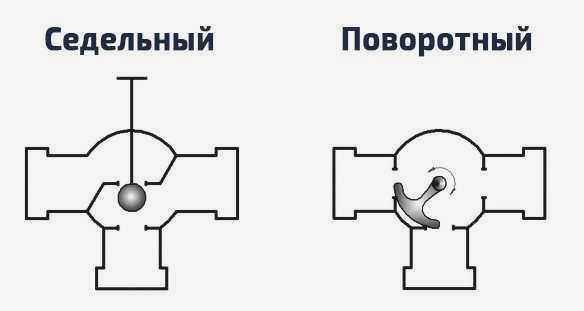

Когда необходимо достичь определенной температуры, шток поднимается, открывая поток. Это напоминает работу запорного клапана. Сам механизм называется седельным клапаном. Иногда вместо штока используется шар или вращающийся сектор. Это происходит точно так же, как и в обычных шаровых кранах. Этот механизм называется клапан-бабочка. Его можно изобразить на схеме ниже:

Позже я объясню, что именно управляет штоком или шаром. А пока давайте разберем каждый тип. Начнем со смесительных клапанов:

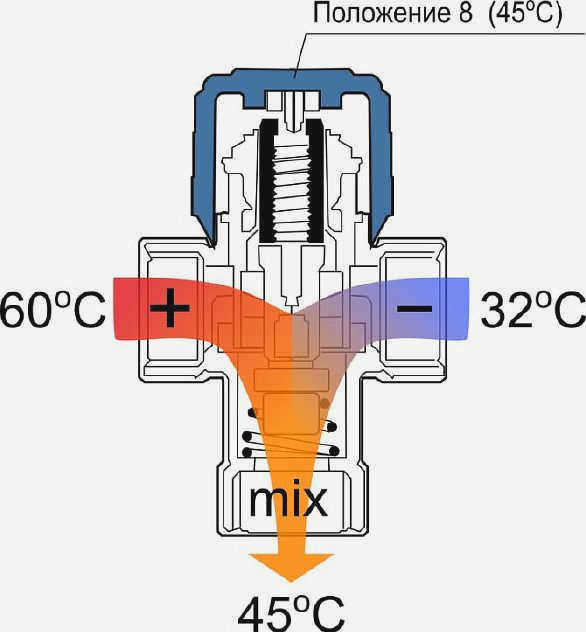

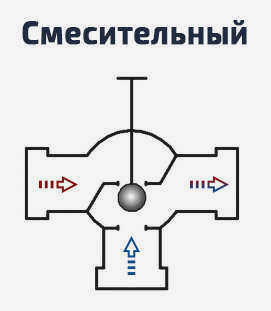

Как вы видите, горячая вода поступает слева, а холодная – снизу. Шток поднимается по мере необходимости, позволяя двум потокам смешиваться.

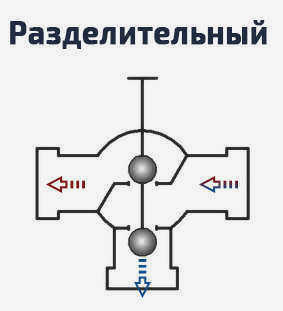

А вот как работает отводной клапан. Здесь горячая вода поступает справа и может вытекать слева или снизу. Если температура нормальная, шток поднимается. Если требуется более высокая температура, шток опускается, направляя горячую воду вниз. Это означает, что она течет в обратном направлении.

Работа

Существуют большие различия между водяным напольным отоплением и стандартным радиаторным отоплением. Труба напольного отопления, встроенная в бетонную стяжку, требует воды определенной температуры, гораздо более низкой, чем вода, циркулирующая в радиаторах. Поэтому для доведения теплоносителя до требуемого уровня необходимо установить трехсмесительный проточный узел.

Основной функцией трехходового термостатического смесительного клапана является доведение теплоносителя до соответствующей стадии нагрева, отвечающей стандартам для напольного отопления (а это от +35 до 55 градусов).

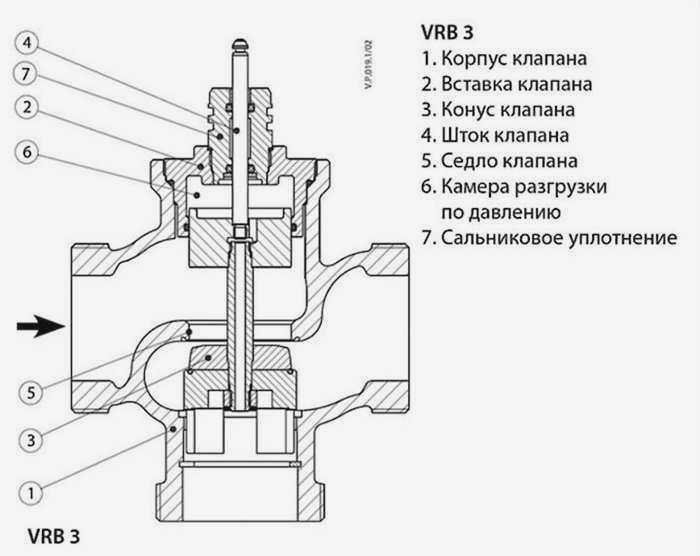

Конструкция и принцип работы

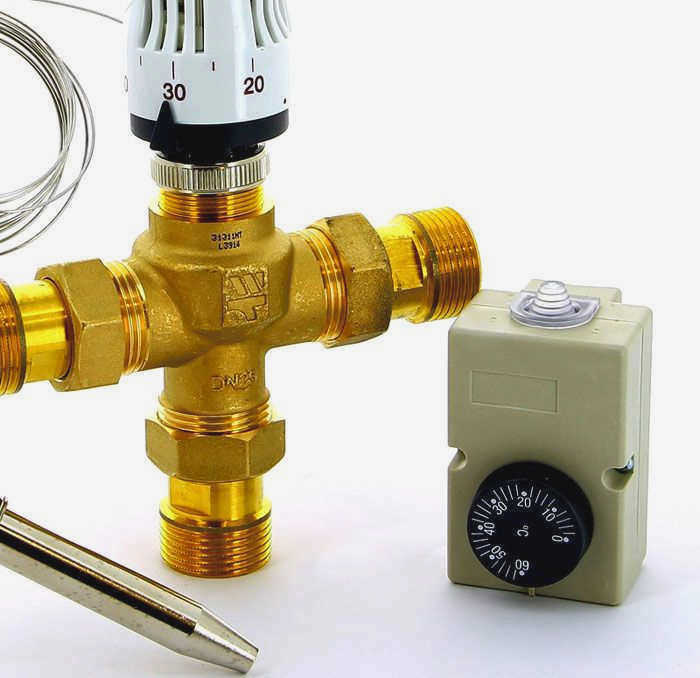

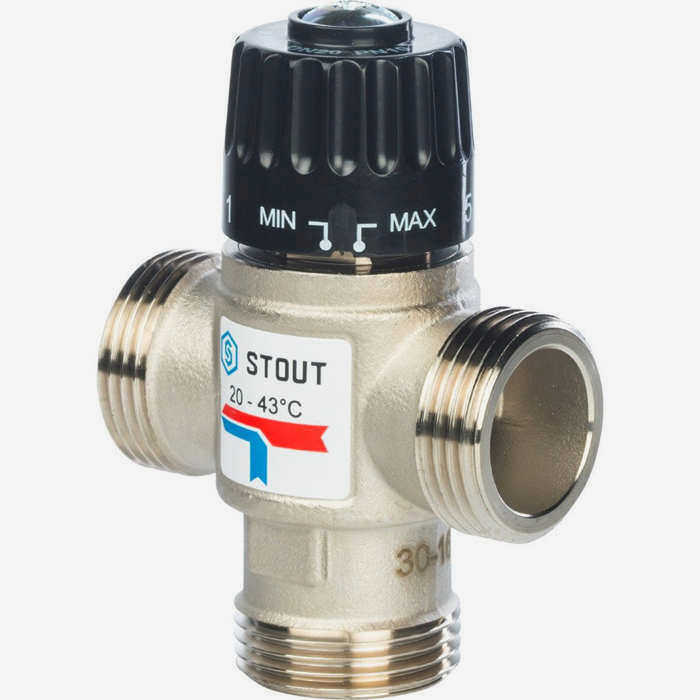

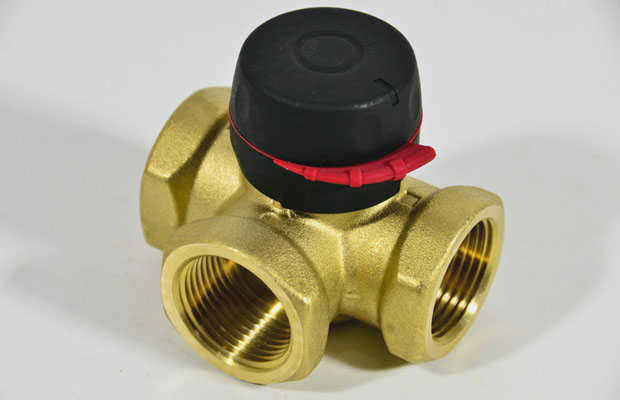

Трехходовой смесительный клапан представляет собой устройство для смешивания и регулирования потока воды и имеет три отверстия, два входных и одно выходное. Между входным и выходным отверстиями находится термостатический клапан, который отвечает за регулирование потока охлажденной и нагретой воды. Современные устройства оснащены термостатической головкой или регулирующим клапаном.

Работа клапана напольного отопления происходит непрерывно. Пошаговый процесс происходит следующим образом:

• нагретая вода подается на первый вход – клапан определяет температуру;
• Если степень нагретой воды превышает требуемую для подогрева пола, открывается подача охлажденной жидкости из обратки через второй вход;
• Внутри клапана нагретая жидкость смешивается с охлажденной;
• При достижении требуемой температуры подача обратки перекрывается;
• Теплоноситель подается в трубы напольного отопления через выход.

Для того чтобы термостатический клапан работал эффективно, в трубе должно поддерживаться постоянное давление.

В случае автоматического термостатического смесительного клапана, оснащенного приводом, нагрев происходит в течение 3 минутВ случае с термоголовкой нагрев жидкости происходит в течение 15 минут.

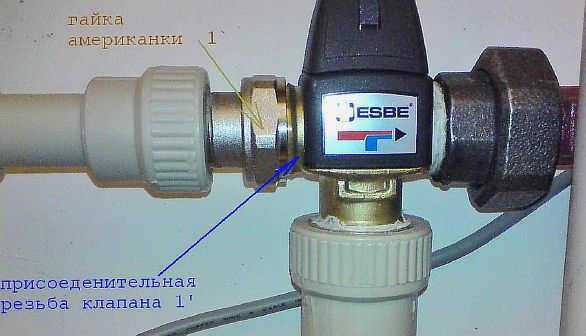

Установка трехходового клапана в системе отопления: нюансы монтажа

Установка трехходового клапана в систему отопления не представляет сложности, если у вас есть навыки сантехника. А если вы установили систему отопления своими руками, то, как правило, никаких вопросов в процессе не должно возникнуть. Однако при установке оборудования стоит обратить внимание на корпус. На нем нанесена стрелка, указывающая направление потока воды. Если проигнорировать стрелку и установить клапан наоборот, регулировка не потребуется.

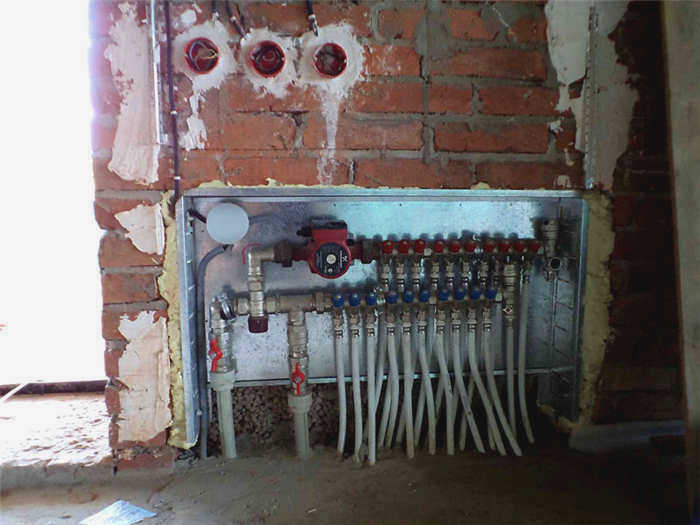

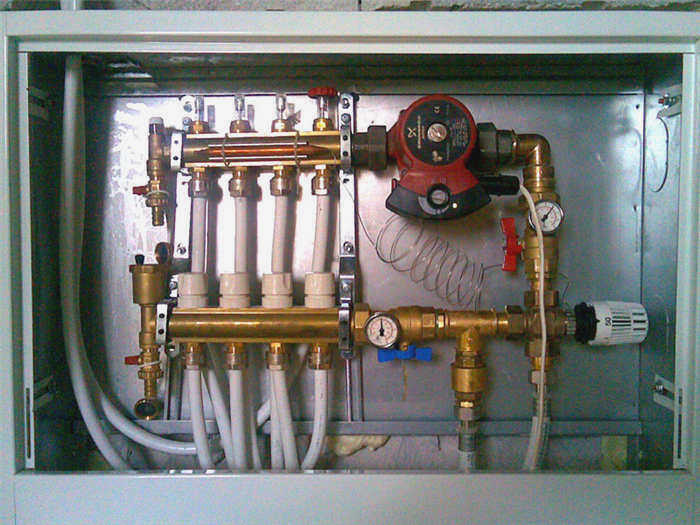

Трехходовой клапан устанавливается между котлом и коллектором (при наличии). К клапану подключаются подача, обратка и отвод к радиаторам. Обратка оснащена ответвлением. Другими словами, поток горячей жидкости проходит через трехходовой клапан, а ответвление, подключенное к крану, выводится из обратки через тройник.

Резюме

Трехходовой клапан для отопления в целом и напольного отопления в частности является полезным и необходимым устройством. С его помощью владелец избавляется от слишком низкой или слишком высокой температуры – она всегда находится на комфортном уровне. Сегодня, с учетом меняющегося климата, трехходовые клапаны становятся все более популярными. Это означает, что люди осознали важность установки такого устройства в своей системе отопления.

Мы надеемся, что информация, представленная в нашей статье, была полезной, интересной и понятной для читателя. Возможно, в процессе чтения у вас возникли вопросы – мы будем рады ответить на них в комментариях ниже. Если у вас есть опыт создания подобных работ, поделитесь им с менее опытными домашними мастерами, заглянув за советом в наш онлайн-журнал.
