Выбор надежного трехходового клапана для теплого пола: типы и особенности + правила подключения
Здравствуйте, мой уважаемый постоянный читатель! Современные инженерные системы призваны сделать нашу жизнь более комфортной. Но они также требуют новых технических решений и устройств. Данная статья посвящена одному из таких устройств. В ней мы поговорим о том, для чего нужен трехходовой клапан для теплого пола и как он работает.
В настоящее время лучшим способом отопления дома является теплый пол. Напольное отопление позволяет равномерно обогревать все помещение снизу и не тратить тепло на нагрев воздуха под потолком, чтобы обогреть только те помещения или даже их части, которые необходимы. Напольное отопление экономит до 30% топлива и денег по сравнению с напольным и настенным отоплением.
В системе напольного отопления используется теплоноситель с максимальной температурой +45°C, в то время как котлы нагревают теплоноситель до 80…90°C. Поэтому необходимо устройство для обеспечения правильной температуры теплоносителя, смешивающее горячую воду из котла и холодную воду из обратки. Очень важно, чтобы пол не превышал температуру теплоносителя. В качестве такого устройства в коллекторе используется трехходовой смесительный клапан.
Назначение и область применения
Трехходовой клапан служит для регулирования температуры теплоносителя в трубах, вмонтированных в стяжку пола.
Напольное отопление еще не очень распространено в нашей стране, его устанавливают в основном в частных домах. Однако постепенно люди осознают надежность этого варианта отопления и видят экономию, и теплые полы постепенно завоевывают популярность в общественных зданиях, а также в офисных и административных зданиях.
Если рассматривать преимущества и недостатки напольного отопления, то значительная экономия перевешивает стоимость и сложность всей системы.
Характеристики
К характеристикам смесительных клапанов относятся
Принцип действия и конструкция

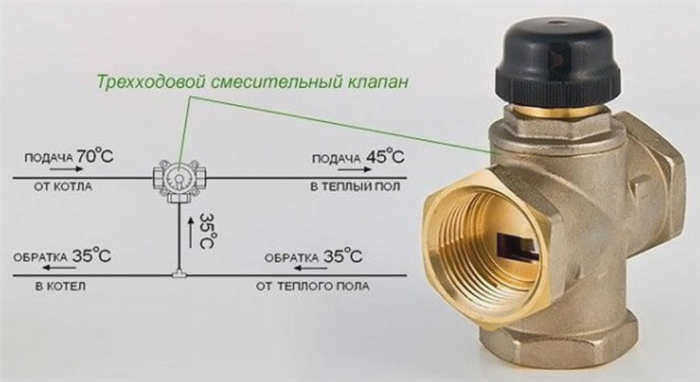

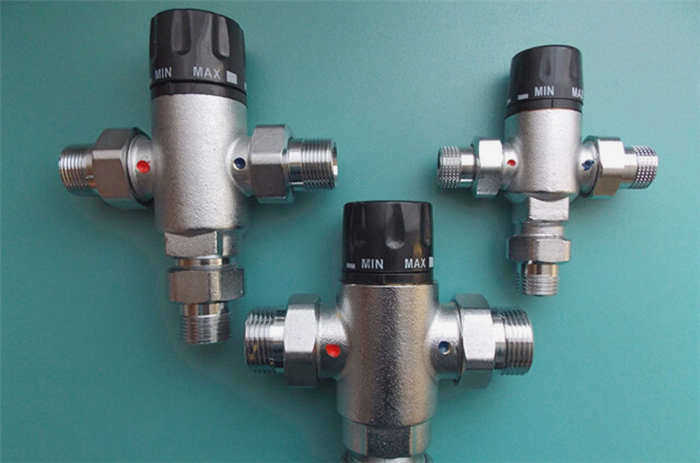

Трехходовой смесительный клапан с одним выходом и двумя входами используется для управления теплоносителем в системе напольного отопления. Принцип работы: два потока – горячая и холодная вода – поступают в устройство и автоматически смешиваются в определенной пропорции.
ЧИТАТЬ: Как сделать котел для бани из трубы: чертежи и схемы + видео о том, как сделать его своими руками
Пропорция определяется настройкой термостата. Клапан не изменяет давление в системе трубопровода (за исключением небольших потерь при прохождении воды через клапан). Существуют модели с электрическим приводом – они позволяют очень точно регулировать температуру теплоносителя.

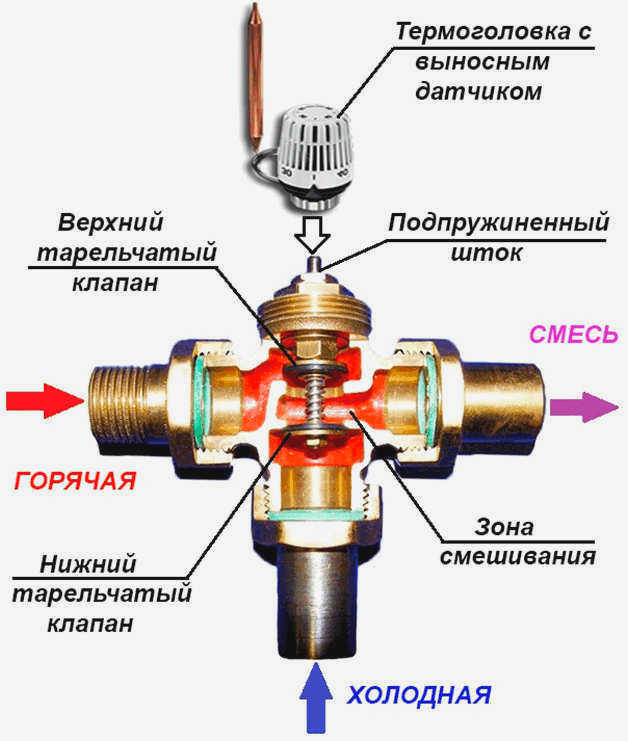

Конструкция клапана состоит из корпуса, управляющих элементов (штоков), соединенных со штоком, термоголовки, которая управляет штоком и через свое движение штоками. В корпусе имеются седла с прокладками. При вращении штока жестко соединенные с ним заслонки открывают или закрывают поток холодной или горячей воды, изменяя температуру воды на выходе из клапана.
Шток поворачивается под действием термоголовки, которая срабатывает при повышении или понижении температуры воды на выходе. Устройства с электроприводом приводятся в действие автоматикой: они включаются по команде температурных датчиков.
Существуют трехходовые клапаны на основе шарового крана. Управляющий элемент здесь имеет форму шара или сектора с отверстием сложной формы. Шпиндель в таких приводах вращается.
Принцип действия
Трехходовой клапан имеет запорную функцию. Он устанавливается на стороне подачи; обратная сторона напольного отопления дополнительно подключается к теплоносителю, который выводится из контура котла. Такой тип установки снижает температуру до необходимого уровня путем смешивания горячего теплоносителя с подачи с охлажденным теплоносителем с обратки. Клапан управляется термостатической головкой, а датчики могут быть:
- дистанционными;
- погружные
- установленными.
Иногда используется термометрический сервопривод, который работает с помощью контроллера. Производители обычно маркируют поток воды стрелками. Эти маркеры позволяют легко определить, к какому типу относится компонент. Подключение к контуру производится точно так же, как указано стрелками. Место установки должно быть выбрано таким образом, чтобы система могла быть отрегулирована без каких-либо помех. Перед установкой внимательно изучите инструкцию производителя.
Автоматика контролирует подачу теплоносителя в контур пола. Если температура становится выше нормы, проход перекрывается специальной пробкой. Когда контур остывает, заглушка снимается, и теплоноситель снова циркулирует. Обратный поток не должен опускаться ниже 60 градусов, иначе котел будет перегружен и его мощность быстро израсходуется. Клапан забирает воду из подачи и направляет ее в обратку. В стандартных котлах температура теплообменника слишком низкая, поэтому они слишком быстро выходят из строя. Конденсационные котлы специальной конструкции слишком дороги, гораздо рациональнее поставить трехходовой клапан на обычные котлы.
Отличным примером является использование трехходового клапана:
Устройство
Существует всего три типа трехходовых клапанов для напольного отопления. Они имеют некоторые различия в конструкции и работе. Внешне они практически идентичны, поэтому важно выбрать именно то устройство, которое идеально подходит для работы. При выборе обратите внимание на маркировку на корпусе
Маркировка "+" указывает на наличие высокотемпературного контура. Обратный поток теплоносителя, который имеет низкотемпературную точку. "М2" – место встречи и смешивания двух контуров.
Стоит помнить: клапан в значительной степени состоит из керамических компонентов, поэтому загрязнение этих устройств абсолютно противопоказано. Для предотвращения этого необходимо установить надежные фильтры.
