Как выбрать и установить трехходовой клапан: принцип конструкции и монтаж
Простая конструкция и надежный шаровой механизм управления сделали трехходовой кран популярным запорно-регулирующим элементом для трубопроводных систем инженерных коммуникаций в самых разных областях. Сегодня я предлагаю разобраться, где используется это устройство, как оно работает, сколько стоит и как устанавливается.
Трехходовой клапан – это "тройник" с запорным механизмом. Его назначение:
- смешивать потоки различных сред, транспортируемых по трубопроводу – теплоносителя в отопительном контуре, воды в системе ГВС, газов или других веществ в промышленных линиях и т.д. Упрощая, такие трехходовые краны можно сравнить с типичными кухонными кранами, за исключением того, что смешанная среда направляется не в известную раковину, а в одно из основных ответвлений.
- Они разделяют поток перемещаемой среды и делят его на разные контуры.
Отсюда и основное деление трехходовых клапанов на смесительные и отводные.
Назначение и применение трехходовых клапанов
Основная функция трехходового клапана – смешивание или разделение основных потоков. Но где может понадобиться эта функция и, самое главное, зачем?
- Термостатический смесительный клапан является важной частью современной и, что особенно важно, энергоэффективной системы отопления. Его установка на подающем контуре и одновременное подключение к "обратке" позволяет регулировать подачу теплоносителя. Это предотвращает перегрев радиаторов, обеспечивая комфортную температуру в помещении. Другими словами, тройник – это тип регулятора мощности отопления.
- Тройники незаменимы в системах напольного отопления, где температура теплоносителя строго регулируется. Кроме того, они используются в сложных отопительных контурах, где их установка позволяет стабилизировать температуру нагрева во всех радиаторах сети.
- Тройники также устанавливаются в системах ГВС, оснащенных бойлером.
- Трехходовые краны являются обязательным элементом безопасности газопроводов и фонтанных систем, оснащенных манометром, перед которым они, собственно, и устанавливаются.

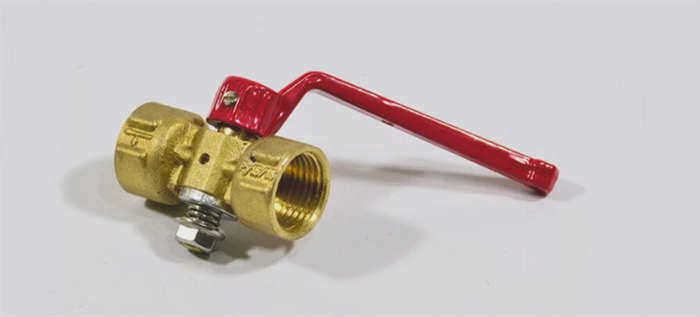

Конструкция и принцип работы трехходового клапана

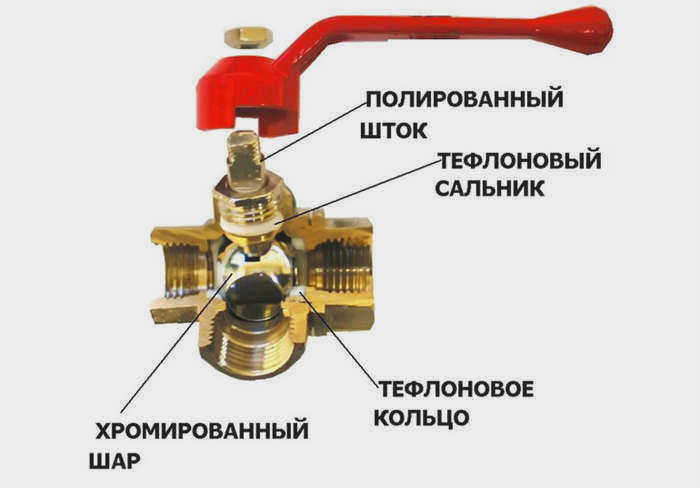

Трехходовой клапан состоит из следующих компонентов:
- Герметичный корпус с тремя трехходовыми клапанами.
- Запорный клапан с внутренними Т- или L-каналами. Запорный механизм чаще всего имеет сферическую форму, реже – коническую или цилиндрическую.
- Дроссель.
- Шток, передающий движение запорному механизму.
- Управляющим устройством является рукоятка (бабочка или рычаг) или привод.
Трехходовой клапан работает за счет вращения обтюратора внутри корпуса клапана. Для пропускания потока в клапане используется отверстие L или T, просверленное в клапане. При вращении клапана открываются все отверстия или закрывается одно из них.

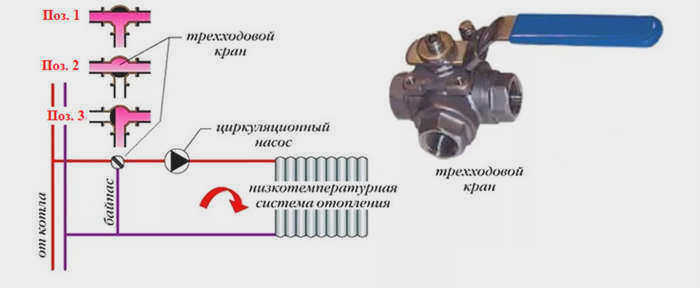

Рассмотрим принцип его работы на примере отопительного контура. Трехходовой клапан устанавливается в контуре таким образом, чтобы один из его портов был соединен с трубой от котла.
Патрубок в середине соединяется через байпас с трубой "обратки", где теплоноситель уже имеет более низкую температуру. Третий патрубок соединяется с трубой радиатора.
Примечание: схема установки указывается производителем в виде маркировки на самом "тройнике".
Положение клапана устанавливается поворотом ручки:
- В первом положении перемешиваются одновременно транспортируемые потоки из отопительного контура и обратный поток.
- Во втором положении в отопительный контур подается только горячая среда из котла.
- В третьем положении поток горячей воды перекрывается, и в систему подается только холодная вода из обратки.
ЧИТАТЬ: Какие типы кранов лучше: рекомендации по установке и полезные советы

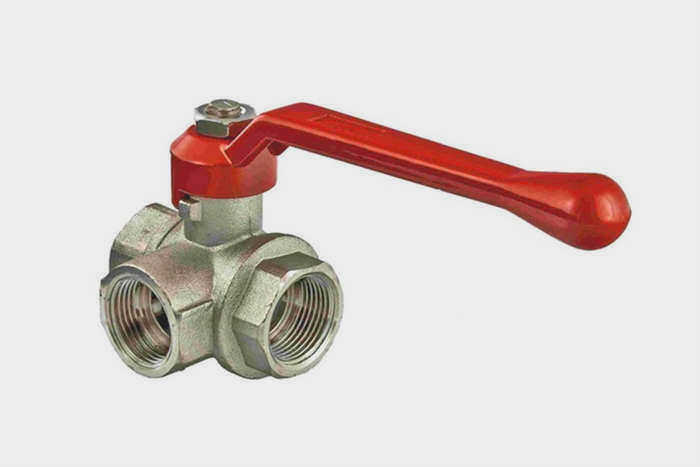

Конструкция клапана
Трехходовой клапан состоит из корпуса, запорного устройства в форме шара, двух полимерных уплотнительных колец, ручки, которая соединена с запорным устройством шпинделем, и сальников, отвечающих за герметизацию всего устройства.
Корпус выполнен в виде тройника с тремя резьбовыми соединениями для подключения к трубопроводу.

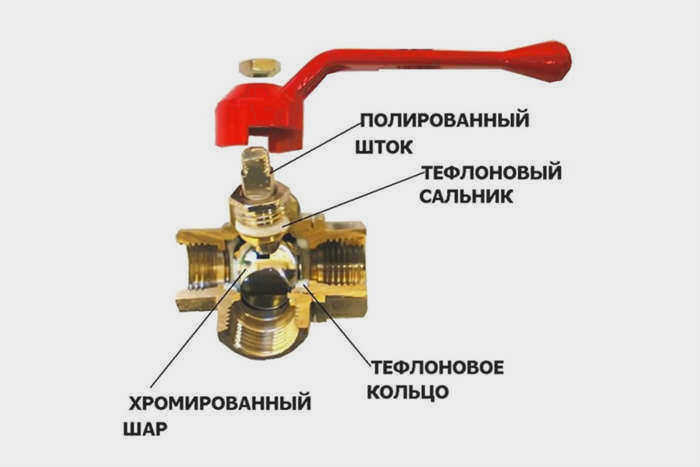

На рисунке представлена схема трехходового шарового крана:
Принцип работы
Теплоноситель – горячая вода – подключается к одному входному порту устройства, а так называемый обратный порт – теплоноситель, прошедший через систему и остывший, – подключается к другому порту.
Когда клапан полностью открыт, в систему поступает горячая вода.
Когда клапан закрыт, путь горячего теплоносителя перекрывается, и в систему поступает обратный поток.
Когда устройство закрыто не полностью, потоки смешиваются, и температура нагрева в системе в некоторой степени регулируется.
