Конструкция типа "бабочка" с подпружиненным закрытием створок используется в вентиляционных системах с сильным давлением воздуха, создаваемым вытяжками.
Вентиляционная решетка с обратным клапаном: конструкция и типы + советы по установке
Иногда вентиляционные системы вентилируют не только воздух, но и неприятные запахи. Это происходит в результате попадания воздушных масс из соседних помещений или снаружи из-за обратной тяги.
Для решения этой проблемы была изобретена вентиляционная решетка с обратным клапаном, блокирующая потоки воздуха, стремящиеся попасть в помещение. В этой статье мы узнаем о конструктивных особенностях такой решетки, ее основных преимуществах и причинах использования.
Также рассмотрим процесс самостоятельной установки и принципы работы данного устройства.

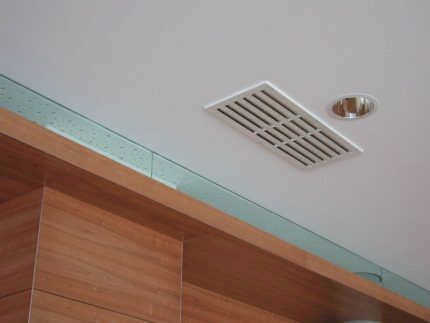

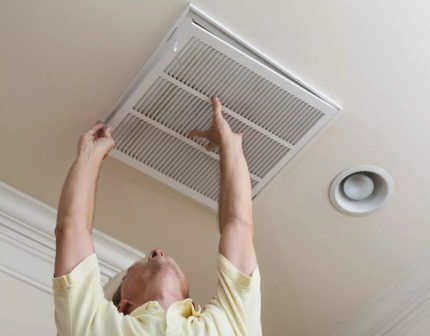

Конструкция и преимущества демпферной решетки

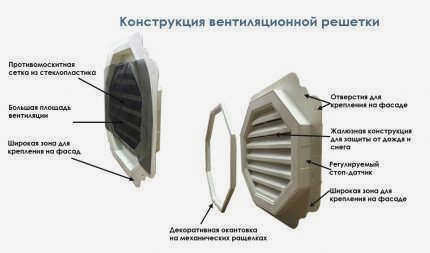

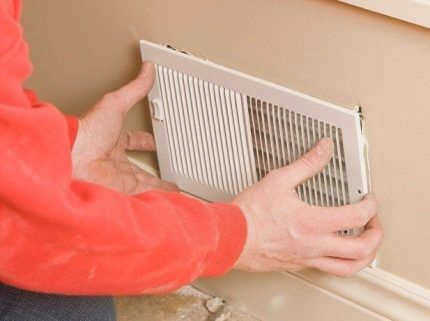

Решетка состоит из трех основных частей: неподвижной части, подвижной части и фланца для подключения воздуховода.
Неподвижная часть – это сама решетка. Она служит как декоративным элементом, так и барьером для защиты и закрытия клапана от случайных повреждений.
Поскольку решетка перекрывает вентиляционное отверстие, она препятствует проникновению запахов и всевозможных мелких частиц извне. Решетка предотвращает потерю тепла извне при понижении температуры на улице.
Решетка имеет прямоугольную форму и изготовлена из пластика. Она должна закрывать не только вентиляционную шахту, но и часть стены.

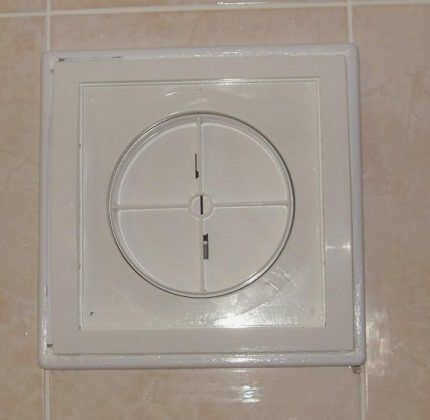

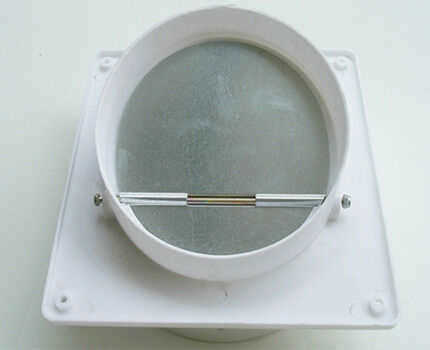

Подвижная часть визуально напоминает лепесток, круглый или прямоугольный, хотя иногда встречается необычная форма бабочки. Открывается она только в одну сторону.
Клапан для решеток изготавливается из пластика, так как ему приходится работать в условиях агрессивной влажности.
Фланец в сечении выглядит как круг. Его диаметр составляет от 11 до 15 см. Клапан встраивается в воздуховод с помощью фланца
Эта вентиляционная решетка имеет много преимуществ:
- Она не пропускает наружный воздух, будь то холодный или слишком теплый.
- В помещение не попадают насекомые и пыль.
- Помещение защищено от неприятных запахов.
- Эффект поглощения препятствует проникновению в помещение посторонних звуков.
- Простота установки и обслуживания.

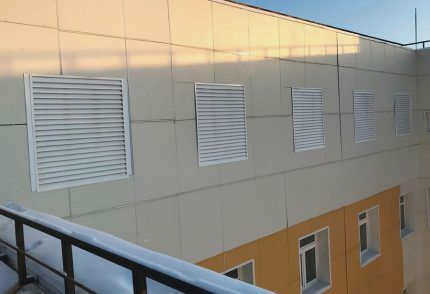

- Эстетичный внешний вид жалюзи.
Основным недостатком является то, что жалюзи или ламели могут замерзнуть при отрицательных температурах. Для решения этой проблемы в систему встраивается нагреватель.

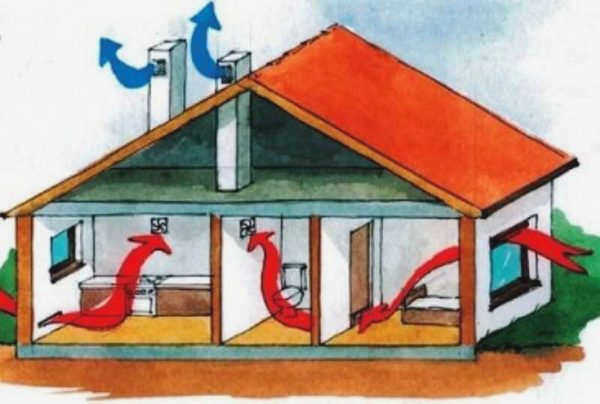

Вентиляция в квартире или доме
С одной стороны, воздухообмен в квартире или доме должен соответствовать стандартам, установленным для жилых помещений, а с другой стороны, он подчиняется законам физики. Поэтому не всегда можно обойтись тривиальными решениями, и иногда необходимо установить обратный клапан, предназначенный для пропускания потока в одном определенном направлении.
Стандарты и правила
Основным документом для проектирования вентиляции в многоквартирных и отдельно стоящих домах является СП 54.13330.2016. Это актуализированная версия СНиП 31-01-2003 "Здания жилые многоквартирные". Схема движения воздуха в жилом помещении любой планировки должна быть составлена в соответствии с положениями пунктов 9.6 и 9.7 данного документа. 9.6 и 9.7 настоящего свода правил.
В таблице 9.1 приведены нормы смены воздуха для различных типов помещений. Проектировщики и владельцы коммерческой недвижимости должны строго придерживаться этих параметров.
Приток наружного воздуха должен происходить в жилых комнатах и кухнях, а отток – из кухонь, ванных комнат и технических помещений.
Жильцы могут установить вентиляцию меньшей мощности в зависимости от микроклимата:
- ВлажностьВлажность, которую можно измерить с помощью гигрометра. Насыщенный водой воздух приводит к образованию грибков на обоях и потолках, а также пятен на окнах.
- Углекислый газконцентрацию которого можно измерить с помощью газоанализатора. Без измерителя недостаток кислорода можно почувствовать, как только вы войдете в помещение с улицы.

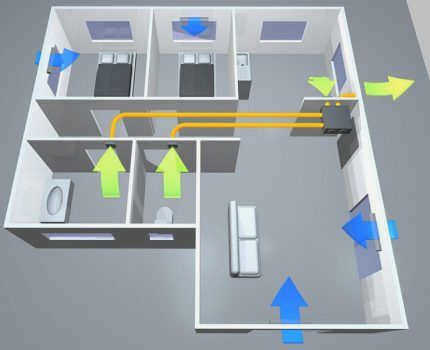

Циркуляция воздуха может быть естественной или принудительной. Это зависит от ряда факторов, включая площадь помещения, количество этажей и расположение комнат и технических помещений.
Установка обратного клапана
Для того чтобы обратный клапан хорошо выполнял свое предназначение, важно правильно выбрать его тип и место установки, а также правильно выбрать место установки. Это можно сделать самостоятельно, не прибегая к помощи платного монтажника.
Расположение в системе вентиляции

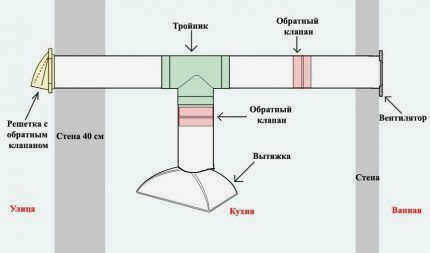

Рассмотрим ситуацию, когда включение принудительного воздуха изменяет направление потока в системе канальной вентиляции. Возьмем распространенный случай, когда вытяжной вентилятор кухни и вентилятор душа подключены к одной вентиляционной шахте.
Это классическое расположение обратных клапанов в квартире с одним вентиляционным выходом. При таком решении возникновение обратной тяги невозможно.
Если топология вентиляционного канала более сложная, эмпирическое правило размещения обратного клапана можно сформулировать следующим образом: устанавливайте клапан после каждой точки притока воздуха и до ближайшего ответвления воздуховода. Точное местоположение не имеет принципиального значения, оно выбирается исходя из удобства монтажа. Такое решение гарантирует отсутствие обратной тяги при любой комбинации вытяжек и включенных вентиляторов.
Ответвление воздуховода сделано для того, чтобы воздух выходил из помещения, когда вытяжной вентилятор не работает. Он должен работать таким образом, чтобы поток шел только в сторону вентиляционной шахты, поэтому он оснащен обратным клапаном.
Поскольку клапан может быть установлен на воздуховоде возле вытяжки под разными углами, важно отметить, что ответвление не должно препятствовать потоку воздуха. Высокая скорость потока в сочетании с дополнительным сопротивлением будет создавать нагрузку на двигатель вентилятора и способствовать возникновению шума.
Типы обратных клапанов
В связи с широким распространением вытяжных устройств, ручного управления воздушным потоком уже недостаточно.
Существует четыре принципиально разных способа автоматического предотвращения обратной тяги в системе вентиляции. Каждый из них имеет свои преимущества и недостатки, которые необходимо учитывать при выборе типа.
Тип №1 – одностворчатая заслонка, работающая под действием силы тяжести
Поток из помещения оказывает давление на заслонку и открывает ее, впуская воздух. Если движения нет, или в случае обратной тяги, давления на заслонку не будет, и гравитация закроет ее.
Использование только одной заслонки для потока воздуха и гравитации для ее закрытия делает модель гравитационного клапана простой и надежной.
Правильно установленный гравитационный обратный клапан можно использовать при естественной вентиляции, поскольку он оказывает незначительное сопротивление открытию створки.
Существует два варианта конструкции такого типа:
- смещение осина которой закреплена заслонка, относительно центра участка воздуховода;
- наличие противовесана внутренней или внешней стороне устройства.

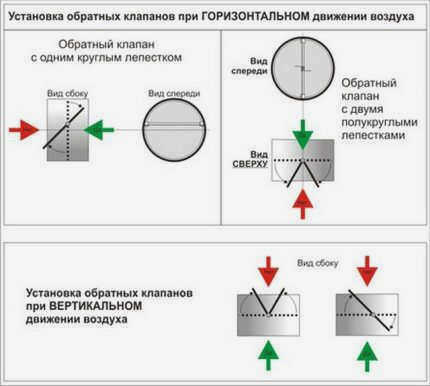

Учитывая, что принцип закрытия основан на силе тяжести, заслонка должна быть расположена горизонтально или вертикально, в зависимости от конструкции, с помощью спиртового уровня.
В противном случае створка может закрыться не полностью или для ее открытия потребуются значительные усилия воздушного потока в системе вентиляции, особенно если используется противовес.
Особенности самостоятельного изготовления
Учитывая невысокую стоимость обратных клапанов, самостоятельное изготовление устройства актуально только при использовании вентиляционной решетки или короба воздуховода с нестандартной геометрией. В этом случае зачастую дешевле и быстрее изготовить клапан, чем переделывать его под стандартную форму и размер.

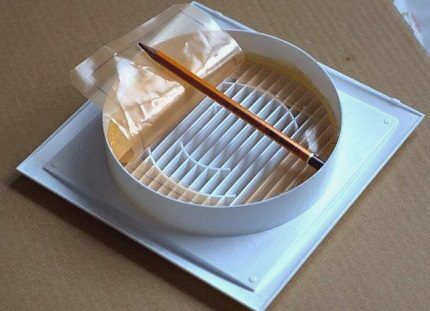

Самый простой способ – изготовить мембранный или одноплоскостной демпфер. В качестве заслонки используется жесткий материал, например, пластиковая или металлическая пластина.
Особое внимание следует обратить на следующие моменты:
- плотное прилегание пластины к стенкам корпуса клапана или монтажному выступу для предотвращения образования зазора и проникновения воздуха;
- устранение дребезга тарелки, что особенно важно при частом изменении направления воздушного потока.
Для мембранного клапана можно использовать лист плотной бумаги или лавсановой пленки диаметром больше, чем диаметр вентиляционного отверстия. В случае сильной обратной тяги, во избежание деформации материала мембраны, необходимо установить решетку, на которую будет опираться мембрана.
Мембрана лавсан подходит в качестве мембраны. Она не теряет своих свойств при воздействии влаги, а также при многократном сгибании
Как правильно установить обратный клапан
Перед началом работ по вентиляции необходимо произвести замеры для диагностики любых проблем. Для этого откройте окна в помещении и приложите анемометр ко входу в вентиляционный канал. Если в помещении есть вытяжка, необходимо исключить инфильтрацию воздуха – просто заклейте нижнюю часть вытяжки эластичной лентой.
Естественный приток воздуха должен составлять 60 м3/ч на кухне и 25 м3/ч в ванной комнате. Чем ниже температура на улице, тем выше будет это значение. Конечно, это зависит от площади дома или квартиры.
Например, в комнате площадью 60 м² расход воздуха должен составлять не менее 180 м3/ч.
Способ 1
Сначала нужно выбрать, где и как установить обратный клапан для вентиляции.
Рассмотрим первый вариант, при котором устройство устанавливается на входе в люк и усиливается вентилятором. Сначала сделайте посадочное место – гильзу, которую можно вырезать из обычной канализационной трубы, чтобы в ней поместилась вся конструкция. Кусок отрезается по ширине стены, поэтому много не потребуется.
Если вы планируете работать над ванной, то на этапе отделки вам нужно будет правильно определить размер и вырезать плитку под рукав. Если вы уложите ее на пену, вас может ждать неприятный сюрприз – она начнет деформироваться, и вентилятор просто не поместится. Чтобы избежать этого, используйте более мягкий клеевой раствор.
Частая проблема, возникающая при замене блока, – вентилятор настолько плотно сидит в гильзе, что его невозможно извлечь. Уже на этапе установки необходимо облегчить задачу. Поэтому можно обмотать корпус клейкой лентой или использовать специальное уплотнительное кольцо – оно должно иметь немного меньший диаметр.
Описание видео
В этом видео мастер объясняет, как установить клапан для комбинированной вентиляции
Способ 3: На кухне
Обычно большинство людей поступают именно так: устанавливают гофрированную трубу на входе в вентканал, растягивают ее хомутом и соединяют с фланцевым вентилятором. В этом случае он хорошо работает только тогда, когда искусственная система включена. Когда система выключена, воздуховод естественной системы приходится протягивать прямо через полог. Эффект от такой комбинации заключается в отсутствии сквозняка.
Для обеспечения эффективной работы типы систем на кухне комбинируются путем добавления искусственной вытяжной системы к естественной вытяжной системе. Установка обратного клапана в системе вентиляции производится в системе воздуховодов без резервирования. При включении вытяжного вентилятора заслонки закрываются, чтобы предотвратить попадание воздуха в помещение.
Воздуховоды облицованы тепло- и звукоизоляцией для улучшения их шумопоглощающих свойств. Это поможет снизить уровень шума в воздуховоде. Лучше установить и склеить все компоненты силиконом, чтобы всю конструкцию можно было разобрать, если придет время заменить детали. При склеивании жидкими гвоздями такой маневр невозможен.

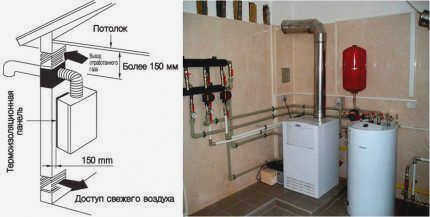

Важно! В 2019 г. Россия запретила подключение принудительных вытяжек в домах с газовым отоплением в целях пожарной безопасности.
Виды

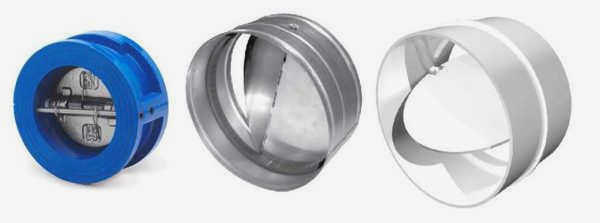

Обратный клапан для вентиляции может быть изготовлен из металла или пластика. Металл чаще всего оцинкованный, реже – нержавеющая сталь. Существует также небольшая группа с пластиковым корпусом и металлическим клапаном – чаще всего их называют "комбинированными вентиляционными обратными клапанами".
Как выбрать в соответствии с этим? Все просто. Вы выбираете материал, из которого изготовлены вентиляционные каналы. Они могут быть круглыми или квадратными. Опять же, необходимо выбрать ту же форму, что и существующие/планируемые воздуховоды. Размеры такие же, как и у стандартных воздуховодов.
Способ открытия
Обратные клапаны имеют различные режимы открытия:
- Ручной. Заслонки открываются или закрываются вручную с помощью рычага. Это не очень удобно и, кроме того, в силу конструктивных особенностей они не герметичны, поэтому не могут полностью блокировать проникновение посторонних запахов.

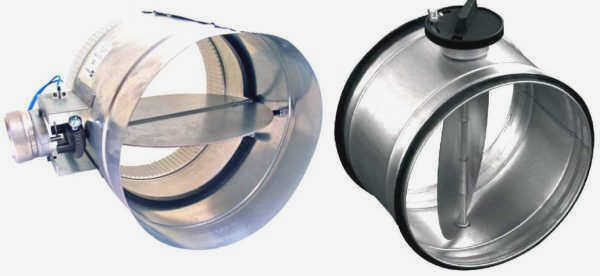

- С электрическим управлением. Принудительно открываются одновременно с включением вентилятора или вытяжки. Подходит только для систем вентиляции с принудительной вытяжкой воздуха (без естественной циркуляции).
- Механические. Наиболее распространенный тип. Открывается и закрывается за счет движения воздуха. Может сочетаться с вентилятором или вытяжным вентилятором, а также с естественной вентиляцией.
На выходном канале принудительного воздуха наружу может быть установлен ручной обратный клапан. Иногда для этого его выводят наружу через стену, а не в вентиляционный канал. В этом случае лучше иметь клапан, который открывается только при работе вытяжки. Можно, конечно, иметь нормально закрытую дроссельную заслонку, но она замерзнет при низких температурах и перестанет выполнять свою функцию. Поэтому ручное открытие в этом случае более надежно.
Вентиляционный клапан: где и как его установить
Если система вентиляции выполнена без использования вентиляторов и моторизованных вытяжек, она называется естественной. Чтобы все это работало, непосредственно на выходе из воздуховода устанавливаются клапаны, отсекающие обратную тягу. Для поддержания нормальной циркуляции не рекомендуется использовать решетки, блокирующие клапаны. Да, это выглядит лучше, но вентиляция страдает. При небольшой тяге она, скорее всего, не будет работать.
Если вы хотите установить декоративную вентиляционную решетку перед клапаном, вам придется смириться с ухудшением вентиляции, замедлением удаления запахов и избыточной влажностью. Помочь может только установка решетки/клапана большего диаметра, чем рассчитано. В этом случае воздухообмен не пострадает.
В случае принудительной вентиляции обратный клапан может быть установлен до или после вентилятора. Этот выбор зависит от типа системы и вентилятора. Поскольку модели с канальными вентиляторами редко используются в частных системах, клапан обычно размещают за вентилятором в воздуховоде. Расстояние не имеет значения. Основным критерием выбора места установки является простота обслуживания, так как заслонку нужно будет периодически чистить и проверять.

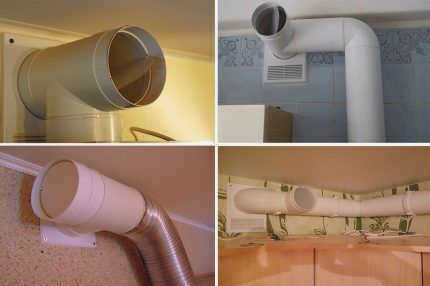

Установка на кухне с вытяжкой
При установке на кухне вытяжки с принудительной вентиляцией многие хотят сохранить естественную вентиляцию. Для этого необходимо установить тройник на входе вентиляционного канала. Подключите вытяжку с обратным клапаном к одному входу, а к другому – только обратный клапан. Как видите, система не очень сложная, но она работает.
