Внутренний диаметр труб практически не отличается от номинального диаметра (обозначается как DN). Например, труба DN 100 имеет номинальный проход 100 мм (такой же, как и внутренний диаметр), а наружный диаметр 118 мм, при толщине стенки 7,5 мм (допускается погрешность в 5%).
Чугунные трубы 100 мм технические характеристики и область применения, обзор сертификатов
Чугун
Автор Trubtraid.ru Опубликовано 23.08.2017 Обновлено 27.03.2018
Несмотря на развитие стальных и пластиковых труб, чугунная труба была и остается самой надежной и долговечной при строительстве как современных бытовых, так и коммуникаций в ведущих отраслях народного хозяйства.
Развитие промышленности также требует строительства надежных и долговечных трубопроводов. Кроме того, из года в год растет количество строящихся жилых, социальных и культурных зданий, где также необходимы надежные системы водоснабжения и канализации.
Для успешной реализации этой идеи необходимы современные строительные материалы, основой которых на протяжении многих лет является чугун.
Идеальными для строительства таких систем являются чугунные трубы 100 мм, которые всегда были надежными и популярными среди потребителей и останутся таковыми еще долгое время.
Преимущества чугунных труб
Преимущество перед аналогичными изделиями из других материалов заключается в следующем
- высокая прочность
- долговечность;
- пожаробезопасность;
- простота монтажа;
- легко выдерживают высокие и низкие температуры;
- имеют низкую прочность на разрыв.

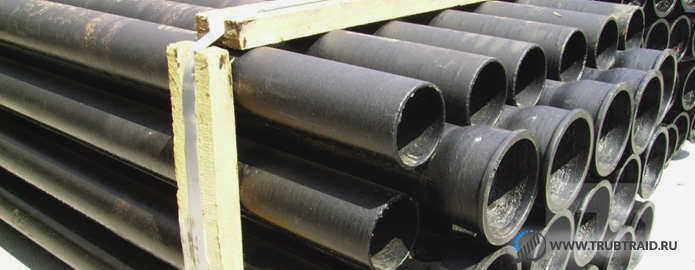

Наиболее "популярной" является чугунная канализационная труба диаметром 100 мм, которая используется человечеством уже около века.

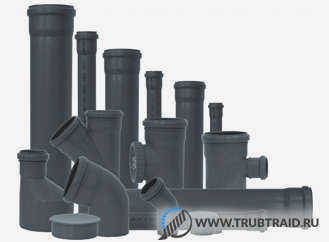

Ассортимент изделий из чугунных труб
Существует всего три линейки продукции, которые отличаются размером поперечного сечения. Два основных типа: SMU – с гладкими концами и SME – один конец гладкий, а другой с раструбом. Обозначение чугунных трубных изделий основано на номинальном сечении.
Первая часть надписи – марка материала, вторая часть – номинальное сечение (например, если в маркировке указано DN 100, то внутренний диаметр чугунной канализационной трубы составляет 100 мм, наружный диаметр – Ø110 мм). Раструбные изделия делятся на 3 класса – A, B, LA (в зависимости от толщины стенки).
Вес полностью зависит от размера, например, чугунная канализационная труба ду50 – 11 кг, ду100 – 25 кг, ду150 – 40 кг, ду1000 – 620 кг. Однако это только предполагаемый вес, который может значительно отличаться от фактического. Из-за большого веса чугунные трубные изделия продаются длиной 0,75-7 м.
При выборе следует учитывать, что толстостенные материалы не следует приобретать, если давление в системе низкое. Это позволит снизить затраты на покупку, транспортировку и монтаж.
Преимущества чугунных трубных изделий
- рассчитаны на 80-100 лет службы без потери своих свойств;
- устойчивость к образованию коррозионного слоя
- устойчивость к механическим повреждениям
- морозостойкость до -60oC;
- пластичность
- низкие эксплуатационные расходы (ремонт требуется редко);
- легкая утилизация и переработка;
- экологическая безопасность;
- широкий диапазон рабочих температур;
- можно закапывать на глубину до 10 м;
- могут быть установлены с помощью сварки, муфтовых соединений и фитингов.
Недостатками являются большой вес, шероховатость внутренней поверхности и необходимость применения специальных материалов для герметичных соединений.
Ассортимент чугунных строительных материалов
Ассортимент чугунных труб определяется различными ГОСТами. Помимо сферы применения, в этих документах указываются эксплуатационные характеристики и методы монтажа. Кроме того, номенклатура безнапорных труб отличается от номенклатуры напорных материалов.

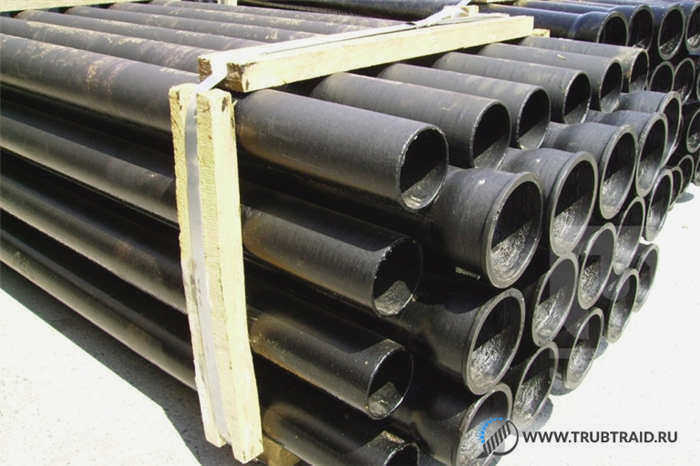

ГОСТ 6942-98 устанавливает, что внутренний диаметр канализационной трубы из серого чугуна (безнапорной) – 50, 100 или 150 мм. Чугунная труба 50 выпускается отрезками по 0,75, 1 и 2 метра, чугунная труба 100 – 0,75, 1, 1,25, 2, 2,1 и 2,2 метра, 150 мм – 1, 2, 2,1 и 2,2 метра. Толщина стенки должна быть не менее 4 мм и не более 5 мм.

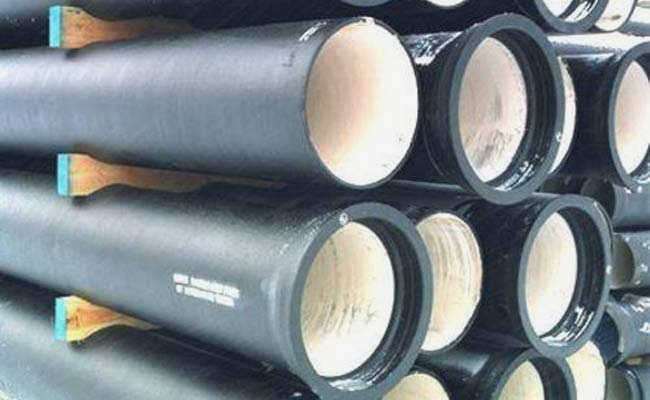

Трубы DI DI имеют гораздо более широкий ассортимент продукции. Они выпускаются с шестнадцатью различными наружными диаметрами и делятся на три класса в зависимости от толщины стенки. Это означает, что стандартный диапазон напорных материалов составляет 48 единиц. Длина этих изделий может составлять от 2 до 10 метров.
Наружный диаметр чугунных труб важен при закупке строительных материалов, их транспортировке, составлении планов и смет. Именно он определяет вес труб. Например, вес одного метра изделия с наружным диаметром 110 мм ровно в два раза меньше, чем у материала с диаметром 160 мм.
Трубные материалы из чугуна маркируются по внутреннему диаметру, а во всех технических документах указывается наружный диаметр. Кроме того, наружные трубопроводы прокладываются в заранее подготовленных магистралях, где наружное сечение также является основным показателем.
| Таблица диаметров чугунных труб (в мм) по ГОСТ 9583-75 | ||||||||
| Класс ЛА | Класс А | Класс В | ||||||
| Диам. | Отверстие | Толщина стенки | Внутренний диаметр | Внутренний диаметр | Толщина стенки | Внутренний диаметр | Внутренний диаметр | Внутренний диаметр Внутренний диаметр Толщина стенки |
| 81 | 65 | 6,7 | 81 | 65 | 7,4 | 81 | 65 | 8,0 |
| 98 | 80 | 7,2 | 98 | 80 | 7,9 | 98 | 80 | 8,6 |
| 118 | 100 | 7,5 | 118 | 100 | 8,3 | 118 | 100 | 9,0 |
| 144 | 125 | 7,9 | 144 | 125 | 8,7 | 144 | 125 | 9,5 |
| 170 | 150 | 8,3 | 170 | 150 | 9,2 | 170 | 150 | 10,0 |
| 222 | 200 | 9,2 | 222 | 200 | 10,1 | 222 | 200 | 11,0 |
| 274 | 250 | 10,0 | 274 | 250 | 11,0 | 274 | 250 | 12,0 |
| 326 | 300 | 10.8 | 326 | 300 | 11,9 | 326 | 300 | 13,0 |
| 378 | 350 | 11,7 | 378 | 350 | 12,8 | 378 | 350 | 14,0 |
| 429 | 400 | 12,5 | 429 | 400 | 13,8 | 429 | 400 | 15,0 |
| 532 | 500 | 14,2 | 532 | 500 | 15,6 | 532 | 500 | 17,0 |
| 635 | 600 | 15,8 | 635 | 600 | 17,4 | 635 | 600 | 19,0 |
| 738 | 700 | 17,5 | 738 | 700 | 19,3 | 738 | 700 | 21,0 |
| 842 | 800 | 19,2 | 842 | 800 | 21,1 | 842 | 800 | 23,0 |
| 945 | 900 | 20,6 | 945 | 900 | 22,3 | 945 | 900 | 25,0 |
| 1048 | 1000 | 22,5 | 1048 | 1000 | 24,8 | 1048 | 1000 | 27,0 |
Области применения продукции HSGI
Диаметры напорных труб могут быть довольно большими, поэтому их применение оправдано в системах наружной канализации, проложенных под городскими улицами или магистралями с интенсивным движением. Повышенные показатели пластичности и прочности позволяют им без повреждений переносить любые деформации верхнего слоя почвы.
Если для прокладки таких сетей используются безнапорные материалы, то они упаковываются в железобетонные каналы. Монтаж современных трубных изделий упрощается наличием резиновых уплотнительных колец в раструбах. Единственным недостатком является необходимость использования специальной техники при прокладке в траншее, особенно если диаметр чугунных труб составляет 300 миллиметров и более.
В системах водоснабжения для питьевой или хозяйственной воды и отопления главным фактором является способность выдерживать повышенное внутреннее и внешнее давление. Кроме того, в системах отопления изделия из ТВЧ соединяются путем сварки специальными электродами.
Помимо сетевых систем, гладкие напорные материалы используются для установки регистров отопления на заводах, складах и даже в частных домах. Их можно устанавливать как горизонтально, так и вертикально. Если в качестве радиатора используется чугунная труба, то ее размеры определяются тепловыми потребностями конкретного помещения. Чем толще труба, тем больше тепла выделяется.
Еще одна область, где материалы ТВЧ не могут быть заменены никаким другим материалом, – это глубокие колодцы. В этом случае нет необходимости в больших диаметрах, а компоненты можно соединять сваркой или резьбой.
Чугунные напорные трубы также используются в сетях ливневой канализации и системах подъема ила, но с относительно небольшими диаметрами – 150, 200 или 250 мм.

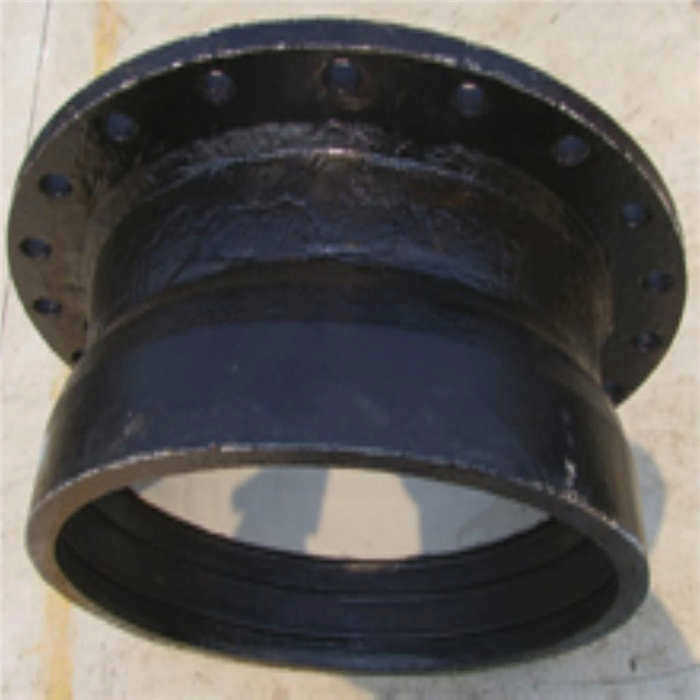

Свойства патрубков
Эти трубы по-прежнему популярны, несмотря на то, что рынок наводнен новыми материалами. Они используются в различных отраслях промышленности, и их главным преимуществом является увеличенный срок службы, что особенно актуально по сравнению с другими аналогами. Это связано с тем, что сталь со временем начинает ржаветь. Недостатком является хрупкость чугуна. Его сложнее устанавливать по сравнению с другими трубами. Чтобы избежать воздействия коррозии, изделия покрывают битумом внутри и снаружи.
Стоимость труб
Размеры и цены чугунных канализационных труб можно найти в каталоге. Например, труба длиной 2 м и номинальным диаметром 50 мм стоит 1091 рубль. Труба с номинальным диаметром 100 мм и длиной 2 м будет стоить 1765 рублей. При увеличении условного прохода до 150 мм и сохранении прежней длины цена такого изделия составит 3222 рубля. Один метр чугунной трубы с номинальной шириной 50 мм можно приобрести за 978 рублей.
Особое внимание следует уделить совмещению изделий при монтаже. Для достижения идеального результата подготовьте наполнитель, очищенный от древесных отходов и примесей. Перед заполнением гнезда асбестоцементной смесью его следует заполнить просмоленной полосой пеньки. Затем ее сворачивают в жгут и приклеивают к щелям в гнезде. При этом следует соблюдать осторожность.
Толщина пряди должна быть больше ширины пазов, а длина должна быть такой, чтобы прядь находилась на расстоянии 30 мм от края гнезда. Портландцемент 400 и асбестовое волокно должны быть смешаны для получения смеси цемента и асбеста. Эти компоненты смешиваются в соотношении 70 к 30.

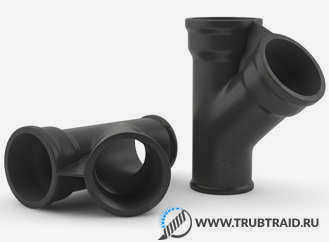

Перед использованием смесь смачивается путем добавления воды в количестве 12% по весу. Фитинги соединяются с чугунными трубами путем заделки зазоров, которые образуются между внутренней поверхностью крана и краном или концом трубы. При монтаже трубы направление крана должно быть противоположно направлению потока жидкости.
