При маркировке различных труб принято использовать разные единицы измерения: металлические трубы маркируются в дюймах, а полимерные трубы (ПВХ, полипропилен, ПНД) – в миллиметрах.
Как определить размеры труб в дюймах и сантиметрах?
Размеры сантехнических труб представляют собой комбинацию таких характеристик, как длина, диаметр и толщина стенки. Первая из них обычно игнорируется, поскольку является произвольно изменяемой величиной. Различая изделия по значениям диаметра и толщины стенок, а также по соотношению между ними, что является очень важным параметром для пластиковых труб, проводятся проектирование и расчеты при монтаже и ремонте систем, транспортирующих различные коммуникации.
Несколько десятилетий назад, когда речь шла о трубах, можно было практически безошибочно предсказать, что данная продукция изготовлена из стального проката. Сегодня потребители сталкиваются с разнообразием материалов, из которых изготавливаются трубы. Наряду с традиционными металлическими изделиями (сталь, чугун и медь) их успешно заменяют пластмассовые и металлопластиковые изделия, особенно в бытовом секторе. Такое разнообразие заставляет обращать внимание на размеры изделий, которые часто приходится использовать вместе и совмещать в одних и тех же конструкциях.
В действующем ГОСТе для обозначения размеров труб используются следующие термины:
- длина;
- несколько видов диаметров;
- толщина стенок.
Что касается длины, то применительно к стальным изделиям ею считается:
- немерной, имеющей определенные рамки 4-12,5 м;
- мерная, укладывающаяся в этот диапазон;
- кратной измеренной длине, что означает, что для отрезков в пределах указанного диапазона допускается припуск в пять миллиметров;
- приблизительной, опять же укладывающейся в указанный диапазон.
По диаметру изделия ГОСТ охватывает следующие типы:
- Внутренний;
- Диаметр выражается номинально в миллиметрах или округленно в дюймах;
- внешний.
Как определить размеры труб в дюймах и сантиметрах?
Когда размеры труб указаны в дюймах, это не должно вызывать никаких трудностей в работе. Сантехники почти все время имеют дело с размерами труб в дюймах. Кажется, что в этом нет никакой проблемы, поскольку общеизвестно, что дюйм соответствует 2,54 сантиметра. Понятие диаметра в дюймах округляется по правилам математики, то есть в сторону уменьшения. Таким образом, значение одного дюйма оказывается равным ровно двум с половиной сантиметрам.

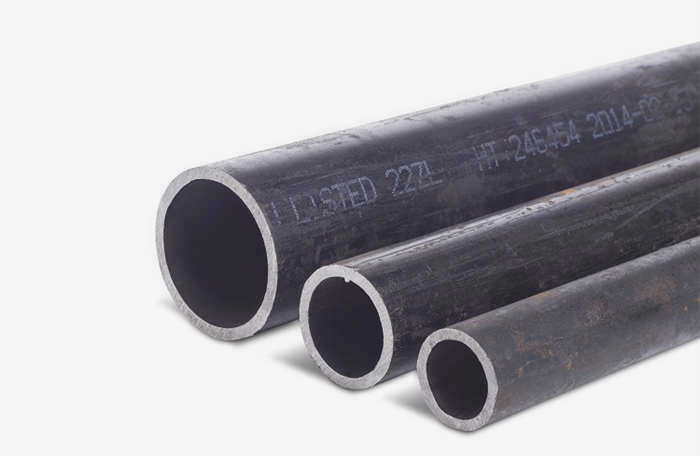

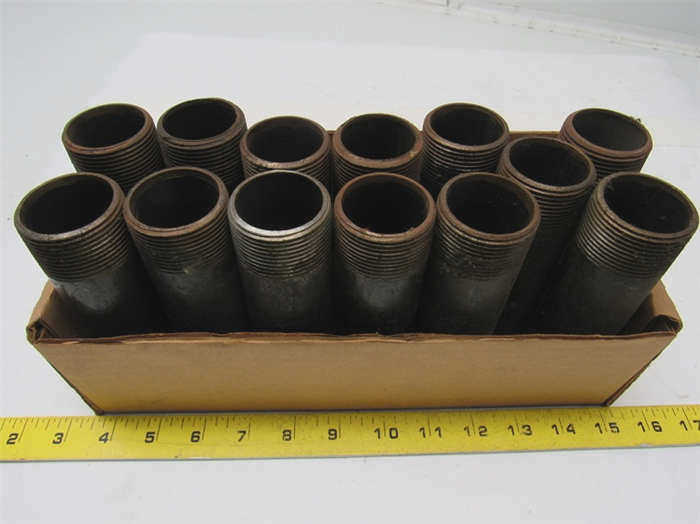

Если взять дюймовую стальную трубу, то ее размеры, выраженные в миллиметрах, будут следующими
- 33,5 – для внешнего диаметра;
- 25,5 или 27,1 – для внутреннего диаметра, в зависимости от того, какой диаметр мы измеряем – обычный или усиленный.
Примечание: Как видите, ни одно из приведенных значений не соответствует в точности одному дюйму. Стальная труба в дюймах – это одна труба по внутреннему диаметру и является скорее приближением.

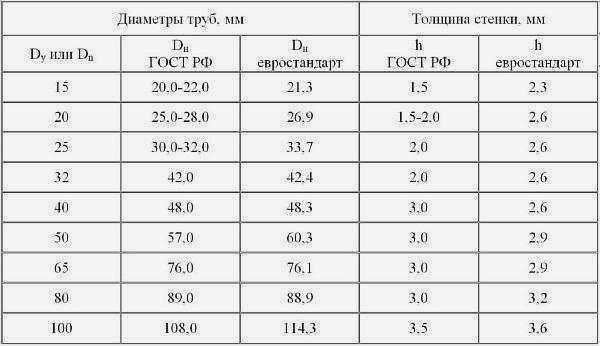

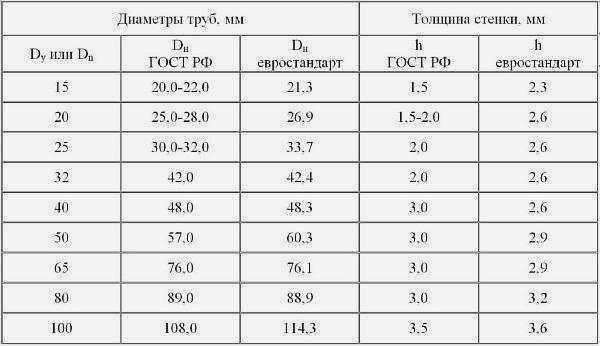

Если размеры стальной трубы указаны в дюймах, полезно обратиться к таблице, в которой учитываются внутренний и внешний диаметры трубы в дюймах и миллиметрах. Диаметры в дюймах приняты в четырнадцати размерах, начиная с четверти и заканчивая шестой частью. Каждому размеру, указанному в дюймах, соответствует внутренний и внешний диаметр в миллиметрах.
Например, для полудюймовой трубы размеры внутреннего и наружного диаметра, выраженные в миллиметрах, равны 15 и 21,3 соответственно. Для дюймовой трубы то же соответствие будет выражено следующим образом: 25 и 33,5.
Сложность, связанная с необходимостью использования двух систем – метрической и так называемой имперской, в которой измерения производились в дюймах, – обычно возникает при работе над стальными конструкциями советского периода. В то время было принято обозначать гидравлические компоненты в дюймах. Постепенное вытеснение стали в качестве основного материала труб, по крайней мере, в бытовой сфере, может привести к некоторым трудностям. Это связано с тем, что более привычная метрическая система используется для обозначения размеров при все более широком применении пластиковых и металлопластиковых изделий, а также изделий из металлов и сплавов, отличных от стали.
Пример ввода данных в калькулятор
При записи размера в дюймах отделяйте целую часть числа от дробной части (если она есть) пробелом: например, 10 1/4 или 20 4/8, иначе получится 101/4 и 204/8. Дробные числа в миллиметрах следует вводить с десятичной точкой, а не через запятую (25,4 вместо 25,4).
Введите данные для расчета в следующем порядке: щелкните левой кнопкой мыши в соответствующем окне параметров так, чтобы появился мерцающий курсор; введите числовые данные. Дробная часть дюйма вводится без знака.
1 дюйм = 25,4 миллиметра (мм). Благодаря своей четкости, дюйм в настоящее время часто используется для измерения диаметра водопроводных и газовых труб и резьбы. Многие детали также измеряются в кратных долях дюйма. Помимо целых дюймов, измерения также производятся в четвертых (1/4), восьмых (1/8), шестнадцатых (1/16), тридцатых (1/32) долях дюйма и т.д. Стальная труба диаметром один дюйм имеет внутренний диаметр 25,5 мм и внешний диаметр с резьбой 33,25 мм. Разница обусловлена тем, что метрические размеры труб измеряются по номинальному диаметру Dn, а дюймовые – по наружному диаметру D.
Если у вас возникли вопросы по использованию онлайн-калькулятора, вы всегда можете задать их в форме комментариев. Мы настоятельно рекомендуем вам ознакомиться с инструкцией под калькулятором.
Как перевести дюймы в метрические значения

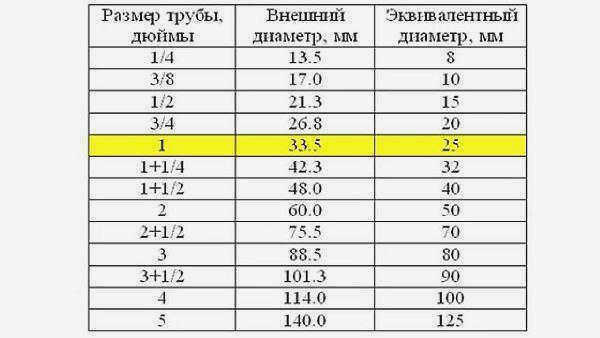

Чтобы перевести дюймы в метрические значения для размеров труб, необходимо обратиться к специальным таблицам. Ниже приведен пример такой таблицы: Чтобы перевести диаметры труб в метрические, необходимо выполнить округление в большую сторону. При этом следует учитывать, что по международным стандартам один дюйм считается равным 2,54 см.
Читайте также:
Как измерить диаметр трубы подручными средствами
Классификация труб по диаметру: таблицы, размеры в мм и дюймах
Имея эти данные, пересчет можно произвести с помощью простейшего калькулятора. Теперь, когда сечение трубы рассчитано, необходимо правильно рассчитать ее объем.
На практике, чтобы перевести измерения вариантов стали, необходимо учитывать, что при расчете дюймовые значения не будут равны значениям в мм. Причина этого заключается в том, что внутренний объем определяется при нанесении маркировки.
Тогда единицей измерения становится номинальное отверстие, обозначенное целым числом. По этой причине для пересчета значения должны быть округлены. Неопытному мастеру трудно выполнить такое преобразование.
Поэтому, если необходимо перевести эти значения, лучше воспользоваться помощью профессионалов или перевести их с помощью переводной таблицы. Профессионалы помогут вам перевести значения и выбрать подходящие изделия и другие детали для вашей трубопроводной системы.

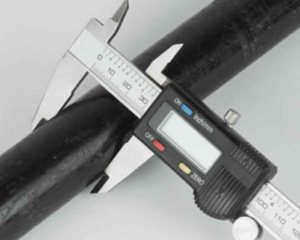

Как проверить размер металлической трубы в дюймах по наружному диаметру?

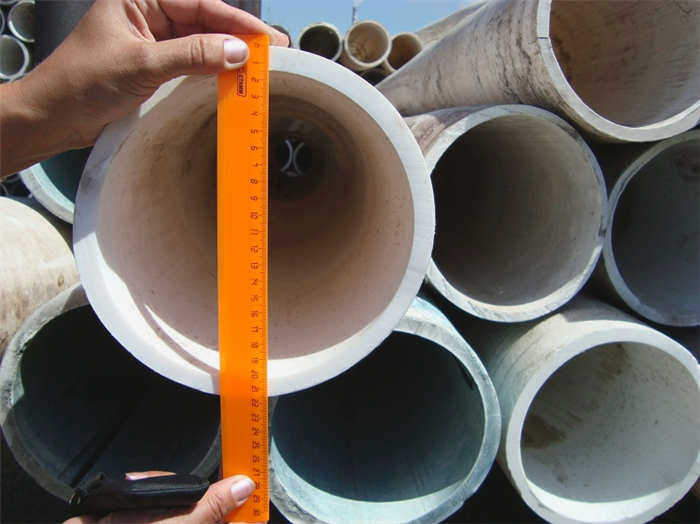

Самый надежный способ определить размер в дюймах – измерить внутренний диаметр в миллиметрах и перевести его в дюймы с помощью приведенной выше таблицы. Однако бывают ситуации, когда перед нами только внешняя часть трубы. До внутренней части мы доберемся только в процессе ремонта, а до этого нам необходимо приобрести материалы.
Измерение внешней стороны всегда подвержено ошибкам. Это связано с тем, что в разных стандартах может быть указана разная толщина стенки трубы. Однако внутренний диаметр металлических труб стандартизирован в миллиметрах и всегда соответствует диаметру в дюймах. Поэтому мы рассматриваем наружный размер с допуском в несколько миллиметров.
Таблица пересчета для диаметров труб.
| Диаметр в дюймах | Наружный размер бесшовной трубы, мм | Наружный размер водогазопроводных труб (VGP), мм |
| 3/8″ | 16 | 17 |
| 1/2″ | 20 | 21,3 |
| 3/4″ | 26 | 26,8 |
| 1” | 32 | 33,5 |
| 1 1/4″ | 42 | 42,3 |
| 1 1/2″ | 45 | 48 |
| 2” | 57 | 60 |
| 2 1/2″ | 76 | 75,5 |
| 3” | 89 | 88,5 |
| 3 1/2″ | 102 | 101,3 |
| 4 | 108 | 114 |
| 5 | 133 | 140 |
| 6 | 159 | 165 |
Пересчет диаметров при замене стальной трубы на полипропиленовую (или наоборот)
Представьте себе другую ситуацию. У нас есть старый водопроводный стояк диаметром 1 1/2″, который полностью сгнил. Мы решили заменить его на новый, изготовленный из полипропилена. Чтобы водопроводная труба продолжала нормально работать, нам необходимо сохранить тот же номинальный диаметр – без сужения сечения. Какого размера должны быть полипропиленовые трубы?
Согласно первой таблице, мы видим, что 1 1/2″ соответствует номинальному диаметру 40 мм. Часто в такой ситуации люди идут в магазин и покупают полипропилен 40 мм. Однако это является ошибкой. Такая полипропиленовая труба имеет наружный диаметр 40 мм, а номинальный диаметр составляет всего 26,6 мм. Получается, что мы сужаем сечение в два раза.
Чтобы избежать сужения, воспользуемся таблицей, чтобы узнать, какая марка полипропилена обеспечивает требуемый номинальный диаметр.
| Обозначение полипропилена PN 20 | Наружный диаметр трубы, мм | Номинальный диаметр, мм |
| 16 | 16 | 10,6 |
| 20 | 20 | 13,2 |
| 25 | 25 | 16,6 |
| 32 | 32 | 21,2 |
| 40 | 40 | 26,6 |
| 50 | 50 | 33,2 |
| 63 | 63 | 42 |
| 75 | 75 | 50 |
| 90 | 90 | 60 |
| 110 | 110 | 73,2 |
Я уверен, что теперь вам будет гораздо проще переводить диаметры металлических и пластиковых труб из миллиметров в дюймы и обратно. Все, что вам нужно, это иметь под рукой таблицы трех измерений. Сохраните эту страницу в закладках, чтобы не потерять ее.
Значение объема в дюймах
Поперечное сечение трубы, выраженное в дюймах, легко расшифровать. Диаметр чаще всего измеряется в дюймах. 3,35 сантиметра соответствует одной единице. Расшифровка этого числа отличается тем, что изделия измеряются по диаметру внутри трубы, а не снаружи.
Например, для однодюймовой заготовки внутренний диаметр составляет от 2,55 до 2,71 сантиметра. Толщина стенки влияет на размер.
Однодюймовая труба имеет наружный диаметр 25,4 миллиметра, а двухдюймовая – 50 миллиметров. Что же означают цифры 33,249 или 66498?
Резьба на однодюймовых трубах выполнена по наружному объему. Поэтому внутренний объем условно связан с диаметром резьбы. Поэтому размеры труб рассчитываются путем сложения чисел 25,4 или 50 и толщины стенок двух изделий.
Информация! Для того чтобы правильно перевести одно значение в другое, измерения производятся изнутри. Так как при наружных измерениях результат будет неверным и монтаж будет выполнен неправильно, поскольку трубы имеют разную толщину стенок.
Обратите внимание, что каждый производитель руководствуется своими стандартами изготовления труб.
Если возникают трудности с их расшифровкой, рекомендуется обратиться за помощью к профессионалам, которые помогут выбрать нужную продукцию.
Измерения в дюймах и миллиметрах и их соотношение
Продукция производится по определенному стандарту, и давление не меняется. Важно знать точное соотношение диаметров труб, которые имеют разные единицы измерения. Если эти данные упущены, определить правильные трубы будет невозможно.
Для выбора размера используются данные из таблицы, а для замены детали ориентируются на очень приблизительное значение. Точного соответствия между измерениями не существует, поэтому трубы подбираются более точно практическим путем.
Таблица соответствия, используемая на практике:
| Диаметр в миллиметрах | Диаметр в дюймах |
| 15 мм | ½ дюйма |
| 20 мм | ¾ дюйма |
| 25 мм | 1 дюйм |
| 50 мм | 2 дюйма |
| 80 мм | 3 дюйма |
| 100 мм | 4 дюйма |
| 150 мм | 6 дюймов |
Ссылаясь на таблицу, определите идентичные продукты, выраженные в разных единицах измерения.
Измерение в дюймах. Величина в дюймах обозначается числом с двойным росчерком, например, 3", или дробью ¼.
- Один дюйм переводится как 200.
- Миллиметры в дюймах обозначаются ¼.
Размеры изделий в дюймах и миллиметрах используются на практике постоянно, для того чтобы быстро и качественно смонтировать трубопровод, необходимо понимать таблицы соотношения этих параметров. Они помогают подобрать трубы одного размера, даже если они выражены по-разному.
