В настоящее время существует два способа определения диаметра стальных труб: в миллиметрах и в дюймах. В Европейском Союзе используется система измерения в дюймах. Дюймы используются для диаметров импортной продукции, иногда для труб ВГП. Российские производители в основном используют метрическую систему.
Стандартные диаметры стальных труб
Диаметр – одна из важнейших размерных характеристик стальных труб. Один из их диаметров позволяет произвести все необходимые проектные расчеты.
Стандартный диаметр стальных труб строго регламентирован ГОСТом 10704-91.
Обычные диаметры труб делятся на следующие категории:
– большой диаметр (более 508 миллиметров),
– средний диаметр (114-530 миллиметров)
– большой диаметр (114-530 миллиметров) и малый диаметр (менее 114 миллиметров).

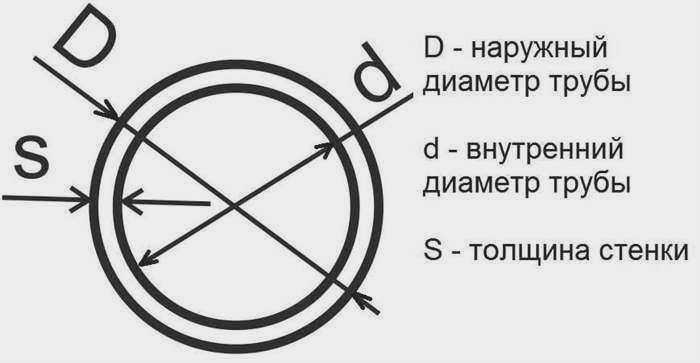

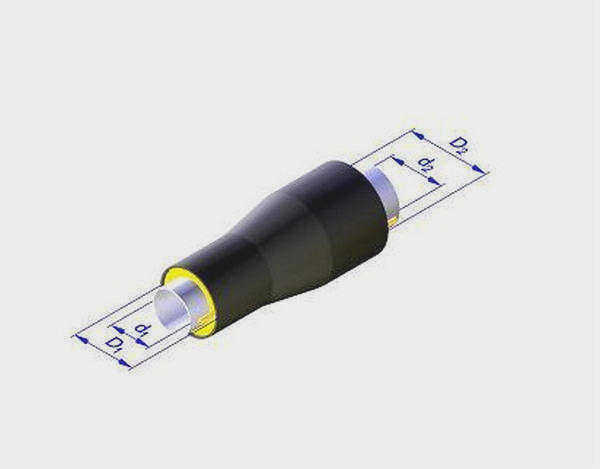

Наружный диаметр стальных труб
Наружные диаметры стальных труб
- Классификация стальных труб на малые, средние и большие наружный диаметр (Dn). Стандартные диаметры приведены в таблице.
| Малый | 10; 10,2; 12; 13; 14; (15); 16; (17); 18; 19; 20; 21,3; 22; (23); 24; 25; 26; 27; 28; 30; 32; 33; 33,7; 35; 36; 38; 40; 42; 44,5; 45; 48; 48,3; 51; 53; 54; 57; 60; 63,5; 70; 73; 76; 88; 89; 95; 102; 108. |
| Средний | 114; 127; 133; 140; 152; 159; 168; 177,8; 180; 193,7; 219; 244,5; 273; 325; 355,6; 377; 406,4; 426; (478); 530. |
| Большой | 530; 630; 720; 820; 920; 1020; 1120; 1220; 1420. |
Классификация труб для водоснабжения
Водопроводные трубы изготавливаются из различных марок стали, чугуна и пластика.
Толстостенные трубы рассчитаны на высокие внешние нагрузки, даже если внутреннее давление среды невелико. Тонкостенные трубы изготавливаются по более сложной технологии. Стандарты предусматривают классификацию в зависимости от толщины стенки.
ВГП (ГОСТ 3262-75):
- Легкие;
- Обычные;
- Усиленные.
- Особо тонкостенные;
- Тонкостенный;
- Толстостенный;
- Толстостенные.
Прочностные характеристики трубного проката в муниципальных сетях используются примерно на 30%, запас прочности защищает водопроводные трубы от трещин и колебаний нагрузки.
Таблицы диаметров водопроводных труб
| Номинальный диаметр | Наружный диаметр | Толщина стенки трубы | Вес 1 м трубы, кг | ||||
| свет | обычный | усиленный | светлый | обычный | усиленный | ||
| 6 | 10,2 | 1,8 | 2,0 | 2,5 | 0,37 | 0,40 | 0,47 |
| 8 | 13,5 | 2,0 | 2,2 | 2,8 | 0,57 | 0,61 | 0,74 |
| 10 | 17,0 | 2,0 | 2,2 | 2,8 | 0,74 | 0,80 | 0,98 |
| 15 | 21,3 | 2,35 | — | — | 1,10 | — | — |
| 15 | 21,3 | 2,5 | 2,8 | 3,2 | 1,16 | 1,28 | 1,43 |
| 20 | 26,8 | 2,35 | — | — | 1,42 | — | — |
| 20 | 26,8 | 2,5 | 2,8 | 3,2 | 1,5 | 1,66 | 1,86 |
| 25 | 33,5 | 2,8 | 3,2 | 4,0 | 2,12 | 2,39 | 2,91 |
| 32 | 42,3 | 2,8 | 3,2 | 4,0 | 2,73 | 3,09 | 3,78 |
| 40 | 48,0 | 3,0 | 3,5 | 4,0 | 3,33 | 3,84 | 4,34 |
| 50 | 60,0 | 3,0 | 3,5 | 4,5 | 4,22 | 4,88 | 6,16 |
| 65 | 75,5 | 3,2 | 4,0 | 4,5 | 5,71 | 7,05 | 7,88 |
| 80 | 88,5 | 3,5 | 4,0 | 4,5 | 7,34 | 8,34 | 9,32 |
| 90 | 101,3 | 3,5 | 4,0 | 4,5 | 8,44 | 9,60 | 10,74 |
| 100 | 114,0 | 4,0 | 4,5 | 5,0 | 10,85 | 12,15 | 13,44 |
| 125 | 140,0 | 4,0 | 4,5 | 5,5 | 13,42 | 15,04 | 18,24 |
| 150 | 165,0 | 4,0 | 4,5 | 5,5 | 15,88 | 17,81 | 21,63 |
Диаметры стальных труб в дюймах
При замене фитингов часто необходимо подобрать переходники для соединения пластиковых и стальных секций. Для обозначения в дюймах DN – это окружность резьбы. Один дюйм соответствует 2,54 см соответственно:
- DN 3/8" равен 10 мм;
- 1/2 = 15 мм;
- 3/4 = 20 мм;
- 1 = 25 мм.
- 1 ¼ = 32 мм;
- 1 ½ = 40 мм;
- 2 = 50 мм.
Основные европейские размеры приведены в документах: DIN 2448-81, DIN 2458-81. Для ПНД часто используется номенклатура в дюймах, например, ¾ для стояков и ½ для отводов. Пластмассовые изделия имеют обозначения, отличные от обозначений стальных изделий.
Пояснения к таблице совместимости
| Номинальный диаметр (Dy), мм | Диаметр резьбы (G), дюймы | Наружный диаметр трубы (Dy), мм | ||
| Стальные трубы для воды и газа | Бесшовная стальная труба | Полимер | ||
| 10 | 3/8″ | 17 | 16 | 16 |
| 15 | 1/2″ | 21,3 | 20 | 20 |
| 20 | 3/4″ | 26,8 | 26 | 25 |
| 25 | 1″ | 33,5 | 32 | 32 |
| 32 | 1 1/4″ | 42,3 | 42 | 40 |
| 40 | 1 1/2″ | 48 | 45 | 50 |
| 50 | 2″ | 60 | 57 | 63 |
| 65 | 2 1/2″ | 75,5 | 76 | 75 |
| 80 | 3″ | 88,5 | 89 | 90 |
| 90 | 3 1/2″ | 101,3 | 102 | 110 |
| 100 | 4″ | 114 | 108 | 125 |
| 125 | 5″ | 140 | 133 | 140 |
| 150 | 6″ | 165 | 159 | 160 |
Как самостоятельно измерить диаметр трубы
При замене изношенных секций важно знать DN или внутренние параметры секции. Не всегда можно найти эти данные в проектной документации. Что можно сделать?
- Измерить с помощью пилы (микрометра, штангенциркуля);
- Диаметр – это окружность, деленная на Pi (3,1415); если вы знаете толщину стенки, вы можете рассчитать номинальное отверстие или найти подходящее из таблицы размеров;
- В труднодоступных местах, если нет маркировки, положите линейку рядом с трубой и сфотографируйте ее. Приблизительные значения получаются по приведенной выше формуле.
Ширина стенки электросварных труб зависит от свойств стального листа. Ассортимент включает несколько изделий с одинаковым обозначением (например: 60 мм), но с разной шириной. Бесшовные холодные трубы классифицируются по соотношению окружности и толщины: тонкостенные, толстостенные.
| Труба 219х6 10705-80 СТ.3 | Труба 74 Челябинск | 68 000 руб. | Смотрите |
| Труба 219х6 10705-80 ST.3SP | Труба 74 Челябинск | 66 000 руб. | См. |
| Труба 219х6 8732-78 СТ.09Г2С | Труба 74 Челябинск | 125 000 руб. | См. |
| Труба 219х6 П53384-2009 СТ.09Г2С | Труба 74 Челябинск | 110 000 руб. | См. |
| Труба 219х6 8732-78 СТ.10Г | Труба 74 Челябинск | 145 000 руб. | См. |
| Труба 219х6 8732-78 СТ.30 | Труба 74 Челябинск | 100 000 руб. | См. |
| Труба 219х6 8732-78 СТ.30Х | Труба 74 Челябинск | 95 000 руб. | См. |
| Труба 219×6 8732-78 ST.40X | Труба 74 Челябинск | 95 000 руб. | См. |
| Труба 219х6 8732-78 СТ20 | ОАО "Металл-База" Челябинск | 172 000 руб. | См. |
| Труба 219х6 | ОАО "Металл-База Челябинск | 91 200 руб. | См. |
| Труба 219х6 | ОАО "Металл-База Челябинск | 91 200 руб. | Посмотреть |
| Труба 219х6 | ОАО Металл-База Челябинск | 91 200 руб. | Посмотреть |
| Труба 219х6 8732-78 СТ20 | ОАО "Металл-База Челябинск | 172 000 руб. | Посмотреть |
| Труба 219х6 | ОАО Металл-База Челябинск | 91 200 руб. | Посмотреть |
| Труба 219х6 | ОАО "Металл-База", Челябинск | 91 200 руб. | Посмотреть |
| Труба 219х6 | ОАО "Металл-База", Челябинск | 91 200 руб. | См. |
| Труба 219х6 ст10 | Металлинвест Екатеринбург | 74 470 руб. | См. |
| Труба 219х6 09Г2С | Металлинвест Екатеринбург | 83 620 РУБ. | См. |
| Труба 219х6 09Г2С | Металлинвест Екатеринбург | 81 000 РУБ. | См. |
| Труба 219х6 10705-80 10, | ООО "Метком" Тюмень | 81 48 руб. | См. |
| Труба 219х6 Ст3 | Металлинвест Екатеринбург | 74,470 руб. | См. |
| Труба 219х6 Ст20 | Металлинвест Екатеринбург | 74 470 руб. | См. |
| Труба 219х6 ст10 | Металлинвест Екатеринбург | 74 470 руб. | См. |
РАЗМЕРЫ ТРУБЫ ВГП ПО ГОСТ 3262-75
Основные размеры трубы ВГП: 15 мм (1/2″); 20 мм (3/4″); 25 мм (1″); 32 мм (1 1/4″ дюйма с четвертью); 40 мм (1 1/2″); 50 мм (2″). Существуют также следующие DN: 10 мм, 65 мм, 80 мм, 90 мм, 100 мм и даже 125 мм – но они редко используются и обычно заменяются другими типами стальных труб (например, электросварными). Трубы 3/4″ чаще всего используются для стояков, а трубы 1/2″ – для внутреннего монтажа.
Продольно-сварные трубы выпускаются со следующими наружными диаметрами (в миллиметрах): 10; 12; 13; 14; 16; 17; 17,5; 18; 19; 20; 21,3; 22; 24; 25; 26; 28; 30; 32; 33; 33,7; 36; 38; 40; 42; 43; 45; 48; 51. Для диаметров до 57 мм используется соответствующий размер трубы ВГП. Наиболее популярными являются прямошовные трубы ГОСТ 10704-91 диаметром 57 мм и выше. Их основными диаметрами являются: 57; 60; 63,5; 76; 89; 102; 108; 114; 127; 133; 140; 146; 159; 168; 178; 193; 219; 245; 273; 325; 377; 426; 530.
РАЗМЕРЫ СВАРНЫХ ТРУБ ДЛЯ ГАЗОНЕФТЕПРОВОДОВ ПО ГОСТ 20295-85
Начиная с диаметра 159 мм и до 530 мм имеют те же размеры, что и трубы по ГОСТ 10704-91. Основные большие диаметры (в миллиметрах): 630, 720, 820, 1020,1220, 1420.
Наиболее распространенные диаметры горячедеформированных бесшовных труб (в мм): 32; 38; 42; 45; 51; 54; 57; 60; 63,5; 68; 70; 73; 76; 83; 89; 95; 102; 108; 114; 121; 127; 133; 140; 146; 152; 159; 168; 180; 194; 203; 219; 245; 273; 325; 351; 426.
Сталелитейные заводы могут производить трубы любого размера в соответствии с требованиями заказчика.
