Трубки для прокладки электропроводки

Еще 10-15 лет назад токопроводящие кабели прокладывались исключительно в трубах, где они должны были быть защищены от механических, химических и термических воздействий. Трубы использовались для создания общего входа в здание, для прокладки кабелей в земле на небольшой глубине, для электрификации зданий с высокими требованиями к пожарной безопасности.

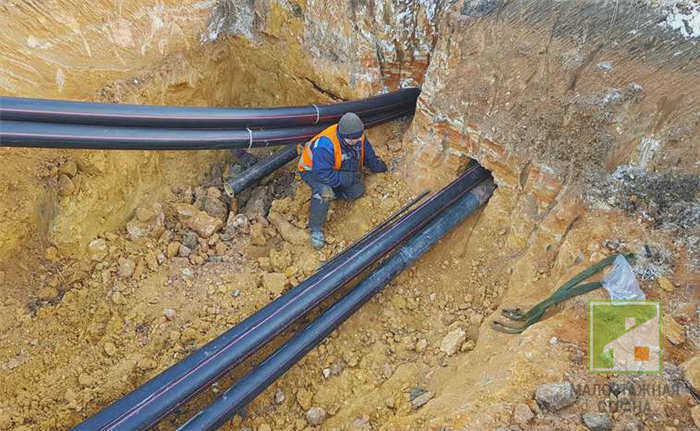

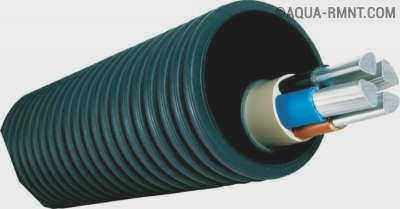

Подземная кабельная труба, стандартная или гофрированная

Прокладка кабелей под землей становится все более популярной, в том числе для прокладки в частных домах. Этот метод позволяет защитить кабели от разрывов, вызванных сильными порывами ветра, падением снега с крыши, ветвями деревьев, растущих на участке. Однако у него есть и недостатки, связанные с давлением грунта, воздействием грунтовых вод и других вредных факторов. Однако специальная труба для подземной прокладки кабеля практически полностью нейтрализует их, принимая на себя всю вредную нагрузку.

Обоснование необходимости подземной прокладки кабелей

Подземная прокладка кабелей изначально дороже, чем воздушная. Однако в конечном итоге эксплуатация таких установок практически не требует затрат. Они не подвержены воздействию таких факторов окружающей среды, как сильный ветер, снегопад и обледенение, их труднее повредить механически, они защищены от вандализма и краж.

В случае повреждения воздушные линии дорого и долго восстанавливать и ремонтировать, а длительное отсутствие электричества и связи в доме вызывает сопутствующие проблемы и неудобства.

Участок от главного столба до дома всегда наиболее опасен, так как его часто сдувает снег, падающий с крыши, и повреждают ветви растущих на участке фруктовых деревьев. Именно этот участок чаще всего пытаются проложить под землей. Это также лучший способ прокладки кабеля от дома к бане, гаражу и другим хозяйственным постройкам, поэтому нет необходимости устанавливать дополнительные столбы на участке.

Существует множество кабелей – телефонных, контрольных, компьютерных, телевизионных и т.д. – которые входят в современный дом в дополнение к электрическим кабелям. Чтобы избежать спутывания проводов, все их можно завести внутрь, соединив в пучок, а труба или гофрированный кабель, проложенный в земле, защитит его от блуждающих токов, грунтовых вод, грызунов и различных повреждений.

Технические данные:

– Более высокая степень влаго- и пылезащищенности по сравнению с гофрированными трубами;

-Дополнительная защита проводки от механических повреждений;

– самозатухающий ПВХ предотвращает воспламенение кабеля в результате короткого замыкания и распространения пламени, а также выступает в качестве дополнительного изолятора

– гладкая внутренняя стенка трубы позволяет легко протягивать кабель без использования инструментов;

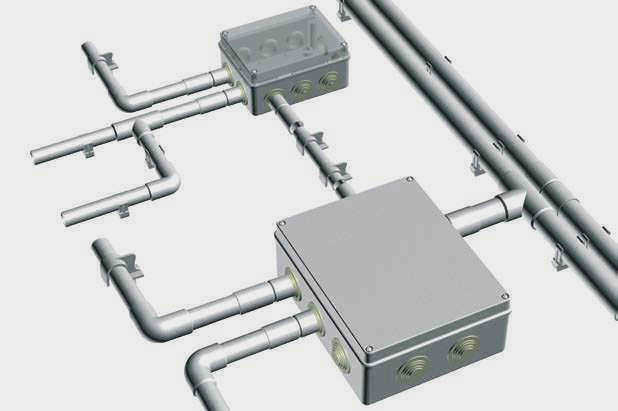

– большое количество аксессуаров и соединительных коробок позволяет прокладывать сложные трассы любой конфигурации;

– Гладкая, жесткая система труб обеспечивает защиту от пыли и влаги до IP67, при условии использования аксессуаров и качества электромонтажа.

Различные типы труб

Трубы делятся на металлические (стальные, медные, алюминиевые) и пластиковые (ПВХ, ПНД) в зависимости от материала, из которого они изготовлены. Каждый из этих материалов может использоваться как для гладких прямых, так и для гофрированных труб.

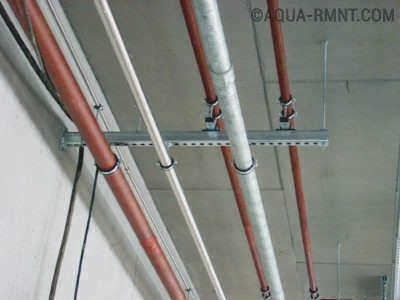

Гладкие стальные трубы

Стальные трубы – традиционный, но наиболее трудоемкий способ защиты кабелей от всевозможных механических воздействий, грязи и ультрафиолетового излучения. Чаще всего они используются для ввода электричества в здание, прохода через межэтажные перекрытия и прокладки кабелей в полу. В сельском хозяйстве и промышленности прокладка кабелей в стальных трубах осуществляется на складах с легковоспламеняющимися материалами, смазочными материалами, лаками, веществами, содержащими ацетон, и другими взрывоопасными или легковоспламеняющимися материалами (согласно ГОСТ 3262-75).

Для каждого сечения трубы подбирается труба соответствующего диаметра.

Поскольку эти трубы по-прежнему считаются наиболее надежными, ГОСТ 10704-91 и ГОСТ 10705-80 рекомендуют их установку

• В детских учреждениях всех типов;
• На чердаках зданий любого назначения;
• В зданиях культурно-развлекательного характера;
• В больницах и санаториях;
• В горячих промышленных цехах;
• За подвесными потолками и в фундаментах сложного оборудования.

Во взрывоопасных зонах кабель прокладывается в толстостенных трубах с внутренней оцинковкой и резьбовыми соединениями. Если существует только опасность возгорания (без взрыва), можно использовать тонкостенные стальные трубы, соединенные втулками и гильзами. Однако если необходимо также защитить кабели от пыли, вредных испарений или высокой влажности, следует выбирать трубы с раструбной резьбой и уплотнением.

Поскольку стальные трубы подвержены коррозии, необходимо выбирать изделия с защитным покрытием или окрашивать их краской "Кузбасспак" после монтажа. Если труба остается на улице, ее следует обновлять каждые несколько лет. Продукт также идеально подходит для установки в толстых стенах под штукатуркой и в стяжке пола.

Выбор труб для монтажа в различных условиях

1. Диаметр трубы. Чем шире раструб, тем толще кабель может быть проложен в трубе.
2. Плотность материала/толщина стенки. Тонкостенные трубы используются только в местах с низкими механическими нагрузками.
3. Длина секции (необходимая и производственная длина). Если система включает много прямых участков длиной более 3 метров, гофрирование является более экономичным.
4. Возможность изгиба. Большое количество изгибов потребует от монтажника пайки/сварки множества соединений. С гофрированными трубами работать проще и дешевле.
5. Вес изделия. Если важно не перегружать полы в старом доме, пластик – лучший выбор.

При выборе труб внимательно читайте маркировку

Выбор металлических труб по материалу трубы и сечению

Условия эксплуатации системы играют важную роль при выборе труб:

• Подземные установки. В таких условиях механическая прочность, водонепроницаемость и герметичность изделия имеют первостепенное значение. Строительные нормы и правила разрешают использовать для подземной прокладки кабелей двустенные гофрированные пластиковые трубы диаметром до 20 см. Более толстые кабели прокладываются в металлических изделиях. Стальная труба для такой прокладки должна иметь толщину стенки 2 мм и более. Если существует вероятность повреждения кабеля острым предметом (например, если кабель проходит под клумбой на дачном участке), выбирайте стальную трубу с защитным покрытием и внутренней плакировкой, а также используйте уплотнения в местах соединения.

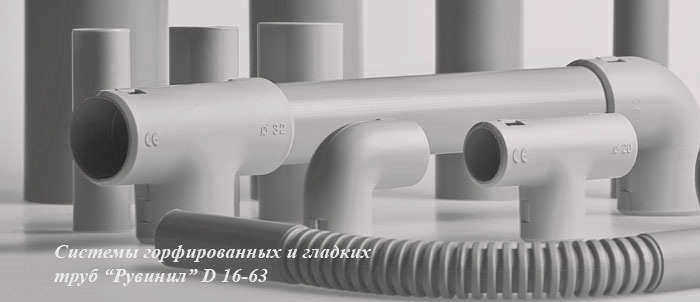

• Влажные помещения. В этих случаях необходимо обеспечить полную герметичность кабеля, выбирая при этом влагостойкие трубы. Рекомендуется использовать гладкие пластиковые трубы, которые соединяются фитингами в единое целое (аналогично водопроводу).
• Здания с повышенной пожарной безопасностью. Здесь огнестойкость трубы играет важную роль. Для обеспечения максимальной безопасности рекомендуется использовать толстостенные металлические трубы с резьбовыми соединениями.

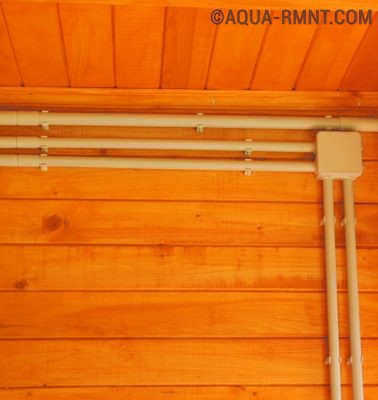

• Жилые здания .. Поскольку количество электроприборов в жилых домах очень велико, здесь очень важны простота монтажа и компактность установки. Этим требованиям лучше всего отвечают кабелепроводы из ПВХ. Этот вариант достаточно устойчив к огню и механическим воздействиям в жилых помещениях.
