Еще одним важным дополнением при выборе ТЕХНОНИКОЛЬ XPS является то, что, по аналогии со скандинавскими странами, свойства 50-летнего хранения выделены и подтверждены лабораторными испытаниями. XPS CARBON ECO SP также маркирован знаком "Листок жизни". Экологическая чистота изоляции особенно важна для ультрафиолетового строительства, поскольку через нее проходят трубы напольного отопления, и материал не должен выделять загрязняющих веществ.
Свайно-балочный фундамент
Вариант 1
детали
Вариант 1
Самым дешевым, прочным и надежным вариантом строительства деревянного дома для постоянного круглогодичного проживания является свайно-балочный фундамент или его железобетонный аналог – свайно-балочный фундамент, а точнее железобетонный свайно-балочный фундамент. Идея очень проста – в соответствии с планом фундамента формируются и устанавливаются в грунт сваи, к которым крепится обвязка (крыша).
Если говорить немного подробнее, то отверстия для свай бурятся на расстоянии ниже глубины промерзания. Диаметр отверстия обычно составляет 250 мм, а длина – не менее 1800 мм. Отверстие заполняется 200 мм песка и уплотняется, затем три арматурных стержня укладываются в треугольник, связываются вместе, и к их выходам присоединяются будущие ременные крепления. Сначала снимается верхний слой почвы на 200 мм ниже ленты, затем засыпается песок, насыпается и уплотняется, а по бокам устанавливается опалубка шириной 300 мм и высотой 400-600 мм для приема бетона М350 (В22.5).

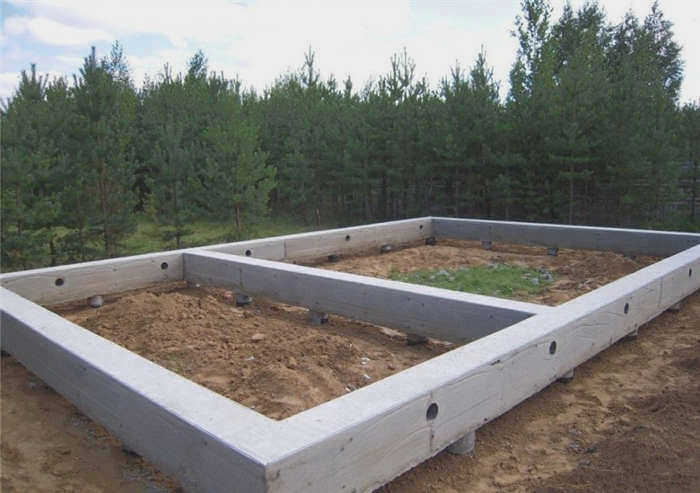

Железобетонный свайный фундамент
Железобетонный свайный фундамент
Через 28 дней фундамент наберет 75% прочности, и наступит время для установки стенового пакета. В целом, для свайного фундамента необходимо выполнить следующие действия.
Преимущества – относительно низкая стоимость, быстрота возведения и надежность. Недостатки – необходимость качественной и потому дорогостоящей укладки утепленного деревянного пола и частичная ограниченность установки водяного теплого пола. Как правило, в этом варианте на первом и втором этажах дома устанавливаются радиаторы, которые, к сожалению, традиционно обогревают стену у окна за шторами, но не сам пол. Поэтому в холодное время года ноги у нас холодные, а голова горячая, что не соответствует нашим представлениям о хорошем комфорте в современном загородном доме.
Утепленный стеллаж UBP
Вариант 2
детали
Вариант 2
Современным и лучшим вариантом с нашей точки зрения, а также с точки зрения цена/производительность/энергоэффективность, является современный утепленный плитный фундамент.
Это не имеет ничего общего с традиционным, популярным вариантом "200 мм свайно-стержневой плиты", дорогим и абсолютно устаревшим решением, но все еще очень популярным среди отечественных строителей. Почему мы против таких фундаментов? Все очень просто – помимо того, что такое железобетонное чудовище неоправданно дорого в производстве и требует значительных дополнительных затрат на прокладку коммуникаций, оно легко промерзает зимой, увеличивая расходы на отопление и, как следствие, обеспечивая высокую плату за отопление дома. В итоге получается много бетона и арматуры, но мало пользы. Мы считаем этот вариант неоправданно дорогим и архаичным, поэтому предлагать его нашим клиентам не имеет смысла.

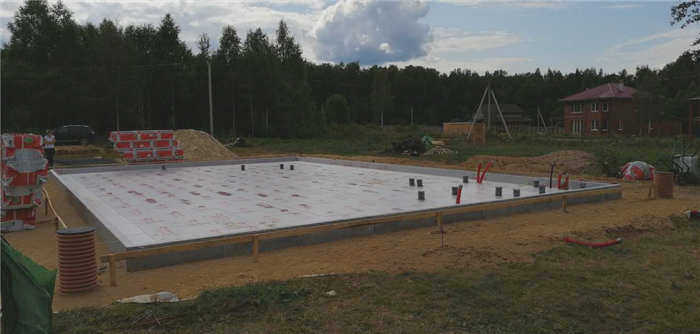

Поэтому перейдем к утепленному плитному фундаменту. Суть устройства современной утепленной плиты заключается в следующем – планировочные работы выполняются заранее на месте, обычно с использованием механизированной техники. На участке снимается плодородный слой, участок выравнивается, затем укладывается и уплотняется базовый слой песка, после чего формируется каркас подвала, который с внутренней стороны заполняется слоем пенополистирола необходимой толщины. Сверху трубы подогрева пола закрепляются армирующей сеткой, а чуть раньше устанавливаются встроенные вкладки для ввода коммуникаций в дом и, в соответствии с проектом, прокладывается вся инженерия.

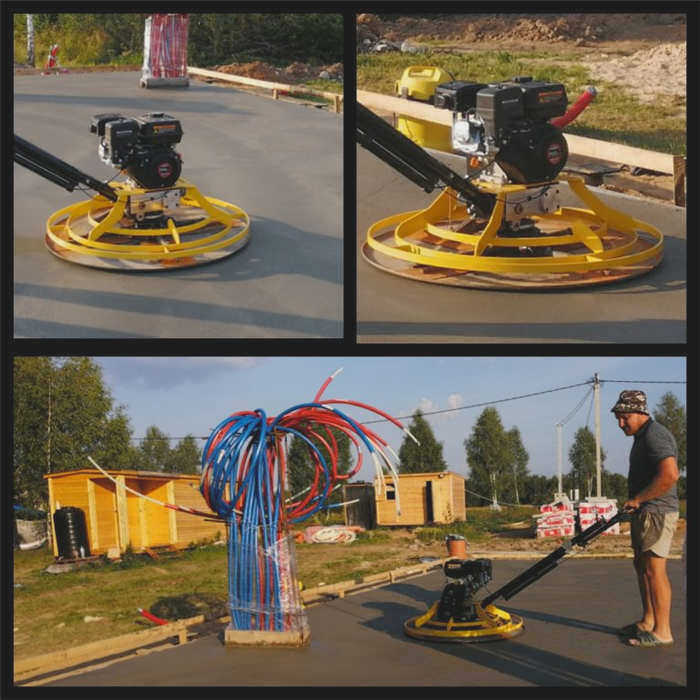

Слой бетона завершает процесс формирования такой плиты, а когда она готова, ее шлифуют и полируют до единой плоскости. Необходимо также предусмотреть дренаж, водоотвод и изолированную заднюю стенку. Из наиболее популярных сегодня вариантов этого типа фундамента наиболее известна утепленная шведская плита (УШП) с пенопластовым L-блоком по периметру.

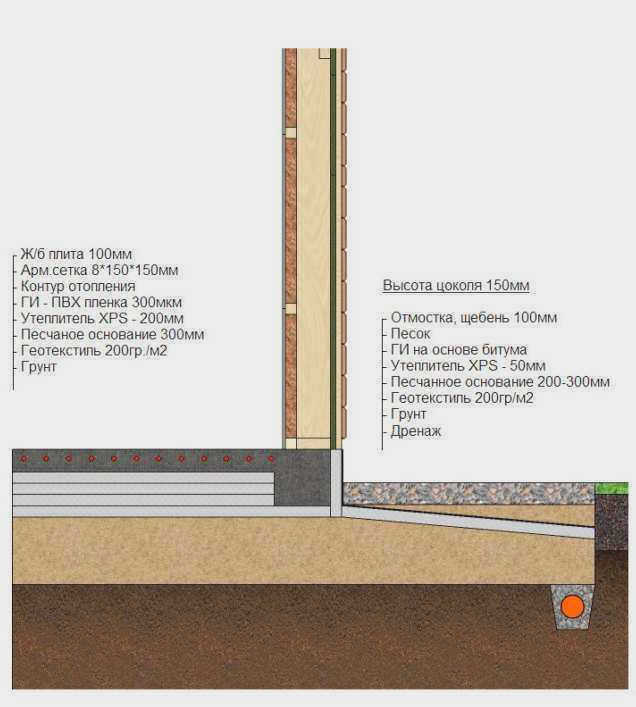

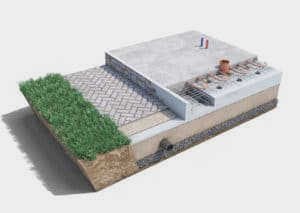

Фундамент УШП

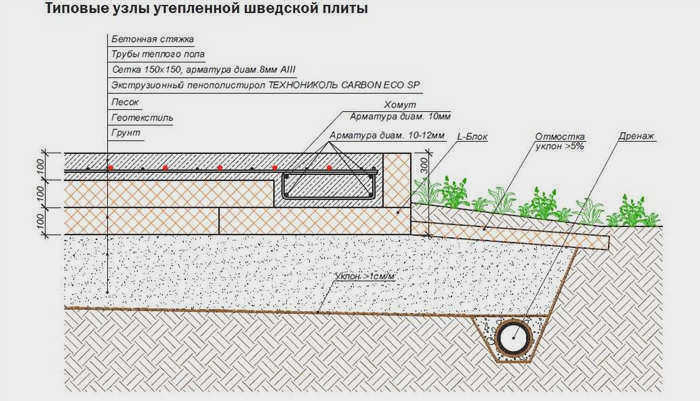

На сегодняшний день наиболее технологичными, надежными и энергоэффективными решениями являются два типа фундаментов, это SEP (шведская изолированная плита) и UFF (утепленный финский фундамент). Оба эти фундамента являются, на первый взгляд, достаточно сложными инженерными конструкциями и, помимо прямых функций фундамента, сочетают в себе функции энергосбережения дома и энергоэффективности системы отопления. Энергоэффективность системы отопления. Вот несколько типовых решений по монтажу таких фундаментов.
Конечным результатом установки ССП является разметка опорной точки пола, на которую можно укладывать окончательный пол. Высокая степень готовности является важным преимуществом таких фундаментов перед классическими фундаментами, поскольку, помимо основания для стен, в такой системе основные инженерные коммуникации, включая установку септика и дренажные работы, уже на месте.
В определенной степени это может быть довольно затратно, поскольку все работы, которые можно было бы растянуть во времени, выполняются одновременно с возведением фундамента. Но в конечном итоге это приводит к последующей экономии средств и времени, благодаря высокой степени готовности инженерных систем и нулевой конструкции.
Монтаж контуров водяного отопления, инженерных систем и самой стяжки можно проводить под крышей построенного и утепленного дома, что позволяет выполнять эти работы независимо от погодных условий, равномерно распределяя финансовые затраты на оба вида работ.
Что такое изолированная стяжка?
Сказать, что УПС – это просто фундамент, было бы не совсем верно.
Пустотная плита представляет собой сложное инженерное решение для инженерных коммуникаций (включая отопление, водоснабжение, канализацию, а также может включать электрические перекрытия или частичную электропроводку). Это также надлежащая подготовка фундамента, которая включает в себя не только изоляцию самой плиты, но и изоляцию глухой зоны, ливневую канализацию, дренаж фундамента и ввод инженерных коммуникаций.
Монолитная часть SCP возводится на подготовленном фундаменте, выбирается плодородный грунт, подготавливается "корыто/дно", иногда фундамент может быть дополнительно уплотнен в соответствии с геологическими исследованиями. Основанием для теплоизоляции, в которое будет укладываться сама плита, может быть песок или щебень. Сама плита (монолитная часть перекрытия) возводится в специальном коридоре из высокопрочного утеплителя.
В основном, СКП находится на уровне земли, что позволяет строить дом непосредственно на основании (железобетонной плите), при качественной обработке (цементации) это основание сразу пригодно для укладки финишного покрытия.
И, самое главное, UHP – это лучшее решение в плане отопления, как с точки зрения комфорта, так и с точки зрения энергопотребления (поскольку отопление низкотемпературное, котел нагревает теплоноситель до 30-31 градуса, а сама панель поддерживает температуру 25-27 градусов). Низкотемпературное отопление делает выгодным использование конденсационных котлов, которые наиболее подходят для этой системы отопления.
Хорошо утепленный дом (например, 100 м2) на фундаменте UPS можно отапливать котлом мощностью 6 кВт (хотя, конечно, в каждом конкретном случае необходим тепловой расчет), что идеально подходит для одноэтажных домов при отсутствии газа.
Дополнительные пункты
Подведем итоги. Технология УПС предлагает комплексный подход к строительству фундамента, который предусматривает уже готовую систему коммуникаций, установленный теплый пол, готовый к отделке, утепленную отмостку и пристенную дренажную систему. Но, как говорится, это еще не все. Помимо описанных выше, у этого решения есть и другие преимущества.
Первое из них – это Вариативность в выборе типа ленты (монолитная в опалубке из монолитного полистирола, блочная); высоты подвала; опорной площадки блока (пятка на щебне или пятка на щебне с песком или просто щебневая подушка – в зависимости от характеристик грунта); схемы утепления и материалов (XPS, более дешевый EPS-C); типа подогрева пола (водяной, электрический, пленочный).
Второе – это возможность увеличения несущей способности грунта (в частности, за счет расчетного уширения (в частности, расчетным уширением пяты до 800-1000 мм и самой полосы), что делает его пригодным не только для легких деревянных и брусовых домов с нагрузкой до 3 т/погонный метр, но и для одно-двухэтажных каменных зданий (4-5 т/погонный метр).
Третьим преимуществом является то, что Технология УФО более понятна и проста в реализации Устройство сборных ленточных фундаментов и полов по грунту – не новинка для наших строителей, а скорее "экзотическая" шведская плита.
В случае СФП ребра жесткости, на которых будут стоять несущие перегородки, вяжутся из арматуры во время укладки несущего каркаса плиты. В случае UFF внутренние стены опираются не на монолитный фундамент, а на собственную часть хорды, поэтому помещения, которые они разделяют, имеют отдельные связи.
Штрафная зона
А теперь о недостатках. Слабым местом УФО является отсутствие внешнего контура утепления в подвале. Даже наличие теплого подпола не может предотвратить промерзание верхней части подвала, поэтому она должна быть тщательно герметизирована, теплоизолирована и облицована. В то же время, тепловизионные исследования показали, что благодаря внутреннему изоляционному контуру и встроенному в стяжку подогреву пола, цоколь не промерзает. Таким образом, отсутствие внешней защиты не влияет на тепловые характеристики конструкции, но сокращает срок ее службы.
Пункт второй Большой объем земляных работ: рытье траншей; полное удаление подверженного оседанию верхнего слоя почвы с участка; обратная засыпка внешнего периметра фундамента и его внутреннего периметра с послойным уплотнением с помощью виброплиты. Мы также можем условно включить доставку балласта и песка на участок и вывоз снятого грунта грузовиками. Важно: Не используйте вынутый грунт для обратной засыпки – это должен быть инертный материал без органических загрязнений.
Конечно, главным препятствием является стоимость финского фундамента. стоимость финского фундамента. В зависимости от региона и площади дома, а особенно глубины перекрытия, она колеблется в пределах 5,5-8 тысяч рублей/м², но в масштабах района она выше цены пещеры на 10-15%. Однако вышеупомянутое Вариативность в выборе материалов и технологий строительства открывает множество возможностей для снижения стоимости. Например, наибольшей экономии можно добиться за счет уменьшения высоты цоколя и отказа от монолитной ленты в пользу фундаментных блоков (меньше работ по опалубке и армированию, относительно небольшой расход бетона и т.д.).
Проблема больших первоначальных инвестиций также может быть решена, поскольку технология УФО позволяет разделить этапы строительства во времени, как упоминалось выше. Учитывая, что в результате клиент получает не только МГФЛ в качестве основы для возведения стен, но и утепленное и "начиненное" всеми коммуникационными сетями строение, со стяжкой пола и без необходимости отдельно заниматься инженерной частью проекта, все затраты полностью оправдываются.
Когда использовать
Благодаря целому ряду технических и эксплуатационных преимуществ, UVF является отличным решением для легких одноэтажных зданий на
- наклонном грунте;
- высокий уровень грунтовых вод
- нестабильные и пористые грунты
- боковое движение верхних слоев почвы.
Монтаж утепленного фундамента по финской технологии отличается своей простотой, поэтому его можно построить своими руками без привлечения наемной помощи, что приводит к значительному снижению стоимости фундамента дома.
Технология строительства
Устройство фундамента в виде утепленной финской плиты осуществляется в несколько последовательных этапов:
- выбор участка и разметка контуров здания с запасом 500-700 мм наружу;
- снятие и складирование верхнего слоя почвы
- рытье котлована, траншей для дренажной системы и внешних коммуникаций
- подключение к внешним коммуникациям;
- обратная засыпка и уплотнение песчано-гравийной подушки;
- укладка и крепление слоя гидроизоляции;
- установка опалубки и арматурных лесов;
- монтаж отопительных труб или кабелей для подогрева пола;

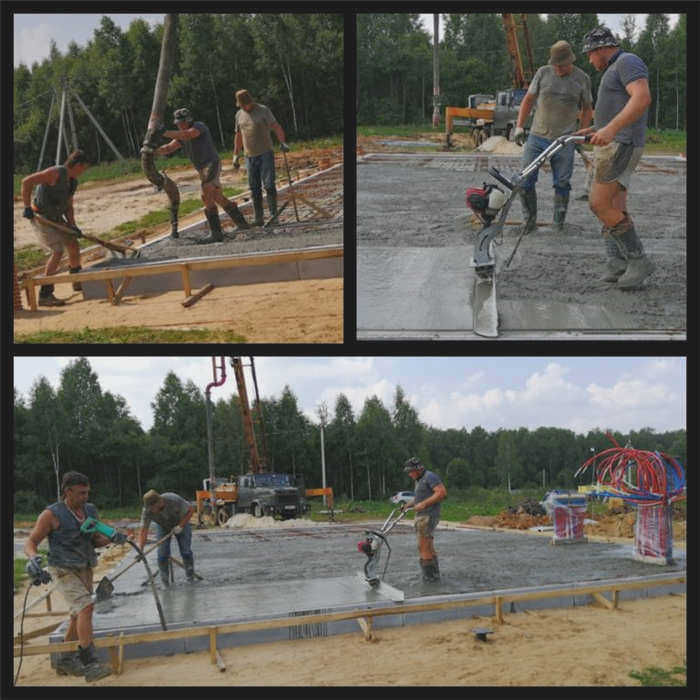

- заливка бетона.
Окончательные работы и армирование могут быть выполнены в два этапа. Сначала бетонируется ленточный участок, а затем, в удобное время, укладывается теплая плита.

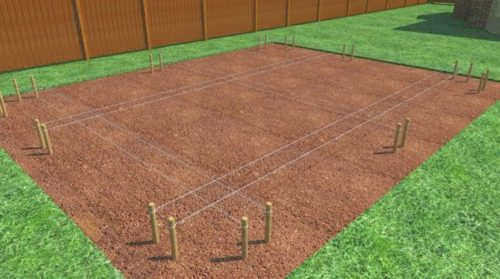

Разметка котлованов и выемок
Разметка контуров котлована аналогична разметке обычного мелкозаглубленного фундамента, но здесь с помощью бечевки и штырей размечается только внешний контур. Отметьте точную линию внешней стенки бетонной полосы, отступите от нее на 500-700 мм и натяните еще одну нитку. Это будет край котлована, но не фундамента.

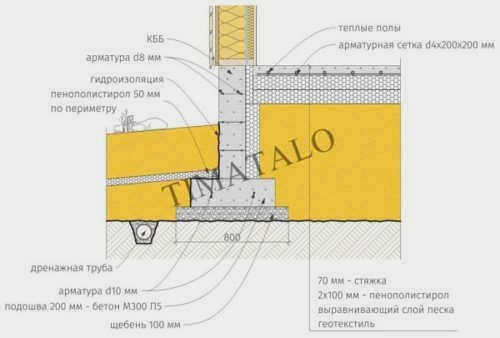

В зависимости от общего веса здания ширина фундамента может составлять от 600 до 800 мм. Внизу располагается подножие шириной 800-1000 мм. Ширина изолированного подножия над засыпным материалом должна быть не менее 700 мм. Глубина фундамента должна быть не менее 600 мм от самой низкой точки поверхности почвы.

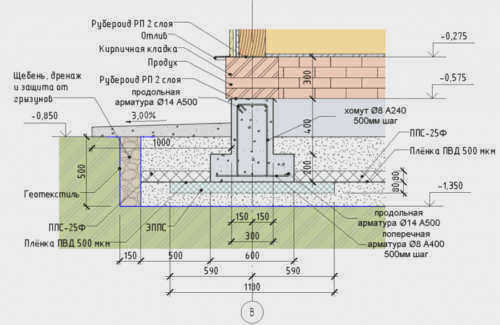

Детали установки
Технология установки УФО требует традиционной подготовки котлована. Сначала снимается непригодный для фундамента слой грунта, на дно котлована укладывается выравнивающий слой из песка или щебня, а затем из керамзитобетонных блоков или бетона делается бетонное основание и цоколь фундамента. Также с внешней стороны фундамента устанавливаются дренажные инженерные системы, такие как скрытая ливневая канализация и, при необходимости, дренаж. Для повышения энергоэффективности и предотвращения промерзания грунта под конструкцией фундамента по периметру дома устанавливается утепленная решетчатая площадка. Песок насыпается изнутри дома на проектную высоту для формирования пола первого этажа. Песок послойно уплотняется с помощью виброплит для предотвращения усадки под эксплуатационными нагрузками. Затем устанавливаются такие системы, как трубы холодной и горячей воды, системы рециркуляции горячей воды и канализации. К концу возведения финского фундамента пол утепляется экструдированным пенополистиролом, а в качестве системы отопления прокладываются трубы теплого пола.
Что касается использования экструдированного пенополистирола в строительстве финского фундамента, то мы применяем его для следующих целей:

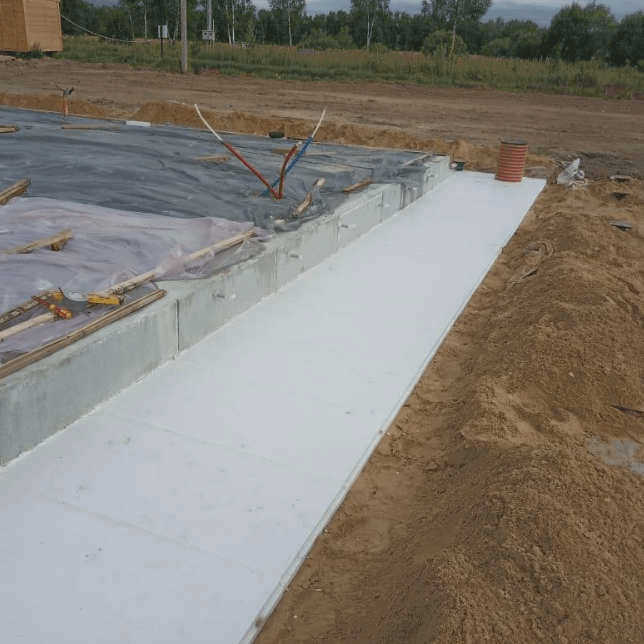

Изоляция задней стены дома, изоляция мест на одном фундаменте под террасами – 50 мм XPS CARBON ECO. Здесь основанием для выбора является показатель гигроскопичности (низкое водопоглощение), так как нагрузка на изоляцию низкая.
Армирование несущих перегородок в стяжке пола, локальное армирование тяжелых объектов (камин, бак для воды) – XPS CARBON ECO SP. Мы используем эту марку XPS повсеместно, поскольку она покрывает наши потребности в широком диапазоне нагрузок.
Изоляция под основанием фундамента дома и других особо нагруженных частей -XPS CARBON Solid 500. Этот XPS в контексте его использования в финском фундаменте имеет два преимущества перед XPS CARBON ECO SP – способность нести более высокие нагрузки и толщину 50 мм, что достаточно для этих целей.
Стандартная технология для индивидуальных домов
Утепленный финский фундамент можно с уверенностью назвать универсальной технологией, поскольку он подходит как для кирпичных домов, в том числе из газобетона, так и для деревянных, в том числе каркасных. Два интересных примера утепленных финских фундаментов, построенных нами, – это фундамент для дома из СИП-панелей с фасадом из облицовочного кирпича и УФО-фундамент для дома круглой куполообразной формы. Построить современный фундамент в форме многогранника – настоящий вызов, но нам это удалось.
Кроме того, я должен отметить, что мой личный опыт также основан на использовании утепленного финского фундамента, поскольку именно такой фундамент был построен под моим домом в 2011 году.
В целом, это решение, популярное в Европе, успешно завоевывает консервативную российскую строительную отрасль. Дело в том, что в нашей стране люди все чаще задумываются не только о стоимости строительства, но и о стоимости владения. И UFF – это тот случай, когда надежность, долговечность, регулярность и энергоэффективность стоят на первом месте и дополняют друг друга.
