Сегодня угловая шлифовальная машина – это популярный электроинструмент, который одинаково хорошо используется как обычными домовладельцами, так и профессиональными декораторами и строителями.
Угловая шлифовальная машина: конструкция, характеристики и принцип работы
Угловая шлифовальная машина, или, как ее еще называют, шлифмашина, – это универсальный и удобный инструмент, который используется как профессионалами, так и обычными домовладельцами.
Универсальность этого инструмента позволяет использовать его для работы с различными материалами:

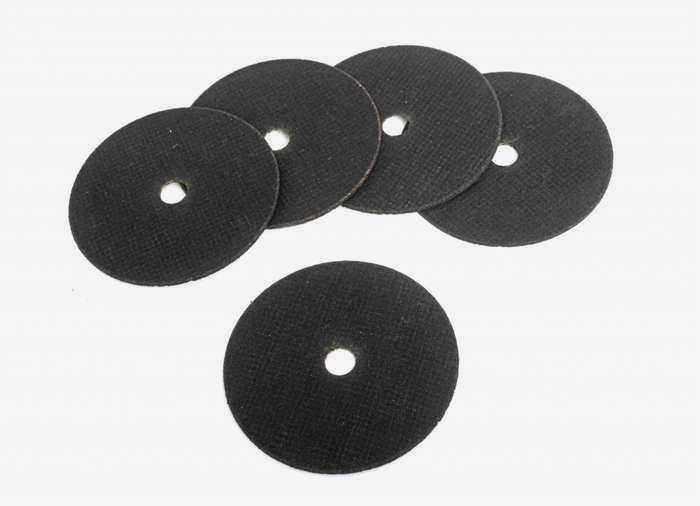

Угловая шлифовальная машина может использоваться как для резки таких материалов, так и для их шлифовки или обработки. Все, что вам нужно сделать, это выбрать подходящие шлифовальные диски для работы с камнем, бетоном или деревом. Большинство домовладельцев используют угловые шлифовальные машины для шлифовки и резки древесины. В этом случае необходимо использовать специальные насадки для обработки дерева, а угловая шлифовальная машина должна работать на минимальной скорости.
Конструкция угловой шлифовальной машины
Большинство моделей этого вида электроинструмента состоят из следующих компонентов:
- Корпус, который изготавливается из металла, армированного пластика или пластмассы.
- Электродвигатель, который питается от встроенных или внешних аккумуляторов и бытового источника питания.
- Одноступенчатый конический редуктор, изготовленный из алюминиевых или магниевых сплавов. Наличие такого редуктора позволяет эксплуатировать фрезу на разных скоростях, что обеспечивает возможность использования инструмента для деревообработки, механической обработки и резки керамической плитки, бетона и металла.
- Шпиндель, состоящий из метрической резьбы, вала и гайки для крепления режущего диска.
- Съемная рукоятка, которая может быть установлена в различных положениях для комфортного использования инструмента.
- Защитный кожух для защиты человека, работающего с шлифовальной машиной, от искр и стружки, образующихся во время работы.
Принцип работы этих угловых шлифовальных машин чрезвычайно прост. Электрический двигатель приводит в движение шпиндель через коробку передач. На шпиндель устанавливается отрезной диск или другое приспособление, позволяющее обрабатывать или резать различные материалы.
При покупке модели для домашнего использования важно обратить внимание на наличие инструмента для изменения скорости вращения шпинделя, что позволяет использовать такой инструмент для работы с различными материалами. Но при выборе профессиональных модели угловых шлифовальных машин обратите внимание на наличие разъемной муфты, которая устанавливается между редуктором и двигателем. Такая муфта исключает риск обратного удара, который может возникнуть при заклинивании диска на высоких оборотах шпинделя.
Назначение угловых шлифовальных машин
Угловая шлифовальная машина (углошлифовальная машина, углошлифовальная машина, углошлифовальный станок, шлифовальная машина) – ручной электрический или пневматический инструмент с выходным шпинделем, расположенным под углом к оси привода, предназначенный для шлифования, резки и других работ с вращающимися абразивными дисками различных типов.
Угловые шлифовальные машины – одни из самых универсальных, простых в использовании и мощных ручных инструментов, которые применяются в быту, строительстве, промышленности, автомобильных мастерских и других отраслях. Этот инструмент можно использовать для широкого спектра задач:
- Прямая резка изделий из металла, камня, пластика, дерева и других материалов;
- Очистка поверхности изделий перед дальнейшей обработкой – грунтовкой, покраской и т.д;
- Очистка поверхности изделий от старого лака, следов коррозии, грязи;
- Шлифование поверхности изделий из металла, камня и других материалов при подготовке к финишной обработке вертикальными шлифовальными машинами, эксцентриковыми шлифовальными машинами и другими типами.
Угловая шлифовальная машина 950Вт 125мм 3000-11000об/мин. СТАТУС

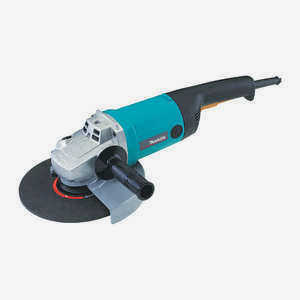

Угловая шлифовальная машина 2200Вт 180мм 8500об/мин. MAKITA
Угловая шлифовальная машина 1300Вт 150мм 3000-11000об/мин. СТАТУС
Угловая шлифовальная машина 2100Вт 230мм 6200об/мин. СТАТУС

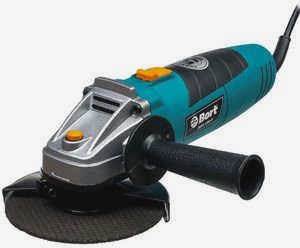

Угловая шлифовальная машина 900Вт 125мм 11000об/мин. BORT
Типы и конструктивные особенности угловых шлифовальных машин

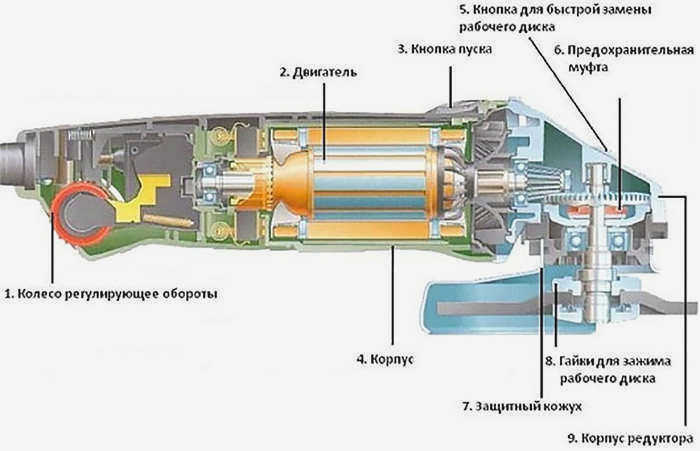

Типовая конструкция электрических угловых шлифовальных машин
Прежде всего, все современные угловые шлифовальные машины делятся на три основные группы по типу привода:
- Электрические с подключением к сети;
- Аккумуляторные электрические;
- пневматические.
Независимо от типа привода, все угловые шлифовальные машины имеют в основном одинаковую конструкцию. Основой инструмента является пластиковый или металлический корпус, в котором находится двигатель (электрический или пневматический) и органы управления. В передней части корпуса находится редуктор, который изменяет и поворачивает поток крутящего момента с вала двигателя на 90 градусов или другой угол. Сбоку от передней части корпуса находится приводной шпиндель с механизмом для удержания инструмента (абразивных дисков или других изделий) с помощью гайки. Здесь же находится круглый защитный кожух с вырезанным сектором с рабочей стороны.

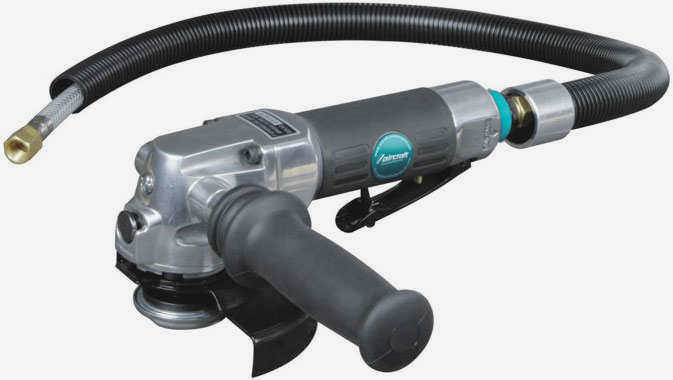

У электрических инструментов силовой кабель, защищенный резиновой втулкой или спиральной пружиной, выступает из задней части корпуса. У пневматических шлифовальных машин соединение с воздушным шлангом находится сзади. Аккумуляторные шлифовальные машины имеют сменный аккумуляторный блок (батарею) в задней части, который фиксируется специальными защелками.
Шлифовальные машины являются ручными инструментами, поэтому они имеют рукоятки – основную, за которую пользователь держит руку, и вспомогательную, которая используется для удобного удержания и направления инструмента другой рукой. Инструменты делятся на две группы по количеству и расположению рукояток:
Узнайте больше о названии шлифовальной машины
Шлифовальная машина получила свое название неспроста – первые устройства с таким профилем попали на территорию Советского Союза из Болгарии. Тогдашние мастера страны называли традиционную шлифовальную машину и другими именами: фортуна, обезьяна, турбина – в честь конкретной модели или способа использования того или иного вида инструмента.
Что такое угловая шлифовальная машина – виды машин
Задачи, решаемые современной угловой шлифовальной машиной, поистине многочисленны. Одни машины прекрасно справляются с процессом резки металла, другие проявляют свои сильные стороны при очистке стен от старой краски. По этой причине специалисты завода разработали уникальную систему классификации, позволяющую разделить рассматриваемые конструкции на группы по ключевым техническим и эксплуатационным характеристикам.
Мини-формат
Компактный вариант изделия, обладающий целым списком универсальных и крайне важных преимуществ. Основными особенностями являются круг диаметром до 125 мм и отсутствие боковой рукоятки. Это позволяет проводить операции в очень ограниченном пространстве.
Оптимальный вес не утомляет руку, что позволяет работать долго и чрезвычайно эффективно. Благодаря небольшой мощности (до 1 кВт) не требуется редуктор, что положительно сказывается на величине и скорости излучаемых вибраций.

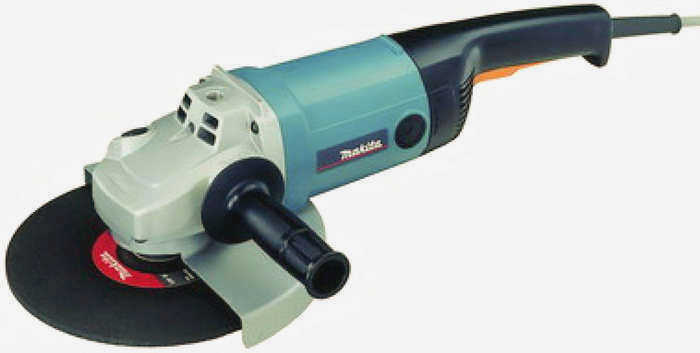

Большой
Машина полностью отвечает на вопрос, для чего используется шлифовальная машина с трещоткой. Она оснащена защитным кожухом, а также дисковым зажимом 230 мм. Положение рукоятки можно изменять, устанавливая ее в различные дополнительные положения. Он питается от общей сети стандартной частоты и напряжения, используя стандартный кабель. Чем длиннее кабель, тем удобнее и проще работа.
Часто он работает как погружной режущий станок. Соответственно высокая мощность гарантирует высококачественный результат в виде ровных канавок. Он способен резать рулонный материал при наличии подходящего диска.

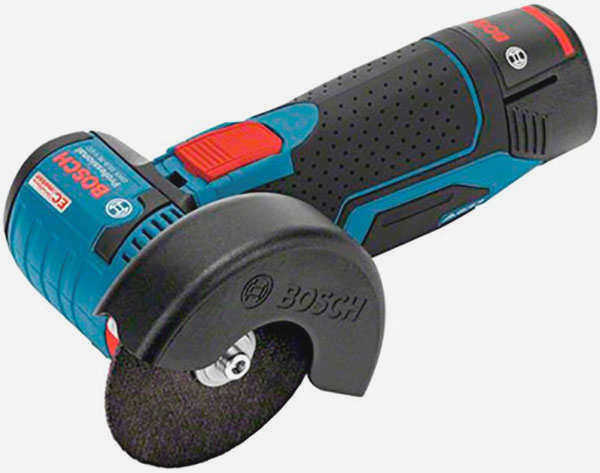

Аккумуляторный
Еще один мини-формат, только с питанием от аккумулятора. Незаменим там, где от мастера требуется максимальная мобильность. Рабочая панель не требует особых модификаций – круглое крепление, легко вращающаяся рукоятка и т.д. На задней части имеются разъемы для установки и подключения аккумулятора определенной емкости.
Какую шлифовальную машину выбрать?
Как уже говорилось, для бытового использования будет достаточно обычной шлифовальной машины, особенно если вы не планируете использовать ее часто или для специфических работ, требующих высокой мощности и диаметра диска более 150 мм.
Для профессиональной работы необходим инструмент мощностью более 1,5 кВт и диаметром диска 180 мм.
В целом, следующая информация будет очень полезна при выборе болтореза:
- Длина кабеля. Оптимальное значение – 2-3 метра. Меньшая длина просто ограничит свободу действий, а большая не нужна, так как в любом случае потребуется удлинитель на расстоянии от розетки.

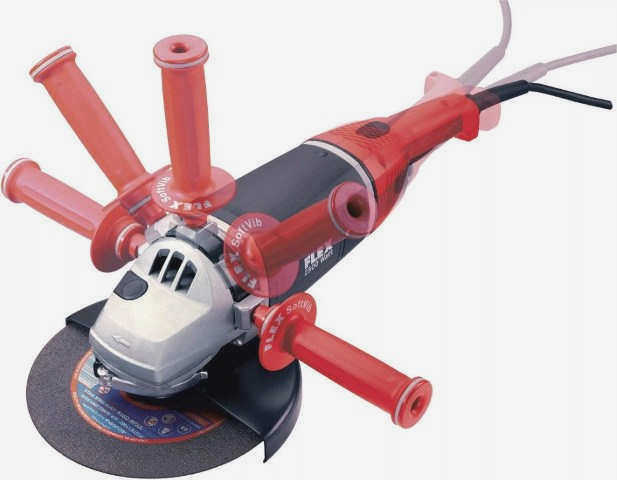

- Положение рукоятки. Количество положений вспомогательной рукоятки определяет удобство использования инструмента. На корпусе редуктора шлифовальной машины имеются отверстия, обычно в 3 положениях, чтобы шлифовальной машиной могли пользоваться левши и правши и под разными углами.
ПРИМЕЧАНИЕ:
Существуют пятипозиционные токарные станки, в которых ввинчивающийся патрон может иметь до пяти положений.

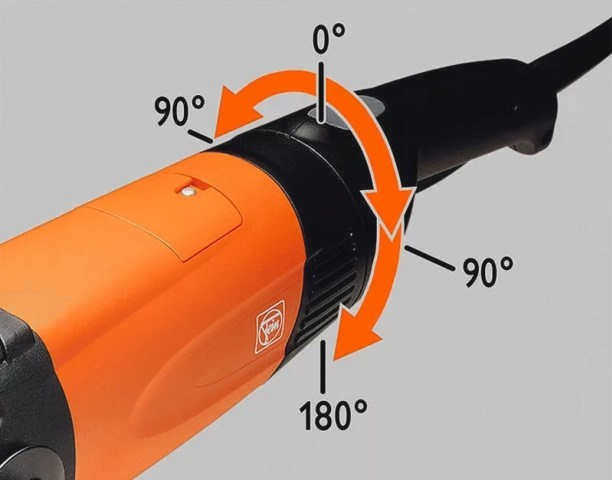

Есть модели, где основной патрон включается на корпусе, где переключение происходит при вращении вдоль оси инструмента. Основная рукоятка может иметь 2-3 положения.
- Замена щеток электродвигателя. Графитовые щетки со временем изнашиваются и требуют замены. Многие производители используют систему быстрой замены щеток, чтобы вам не пришлось разбирать шлифовальную машину или обращаться в сервис. Такие модели имеют две небольшие винтовые крышки на противоположных сторонах корпуса инструмента. Просто открутите их, чтобы получить доступ к щеткам.
- Плавный пуск – снижает износ редуктора, предотвращая рывки при запуске. Эта функция продлевает срок службы инструмента. Она также включает в себя систему ограничения тока, которая снижает нагрузку на сеть во время запуска.
- Выключатель стартера – дополнительная кнопка, которая предотвращает случайное нажатие выключателя стартера. Некоторые модели оснащены системой блокировки повторного запуска. Если инструмент отключить от электросети, а затем снова включить при нажатой кнопке пуска, инструмент не запустится.
- Быстросъемная гайка шлифовальной машины. Многие современные модели шлифовальных машин оснащены ею. Быстрозажимная гайка установлена на многих современных шлифовальных машинах.
- Быстрозажимная гайка устанавливается на многих современных моделях шлифовальных машин и позволяет менять рабочий диск без использования дополнительного инструмента. Электронная система автоматически регулирует скорость вращения режущего диска до номинальной, независимо от прилагаемой нагрузки. Ручная регулировка скорости позволяет адаптировать скорость вращения диска в зависимости от поставленной задачи.
- Антивибрационная система – осуществляет автоматическую балансировку режущего диска с помощью специальной муфты с шариками, погруженными в масло, которая распределяет режущий диск по мере необходимости, смещая центр тяжести и снижая вибрацию машины.
- Вес машины позволяет длительную работу без усталости оператора. На вес и габариты влияет мощность шлифовальной машины. Профессионалы выбирают золотую середину в этом отношении.
Что нужно знать о токарных станках?

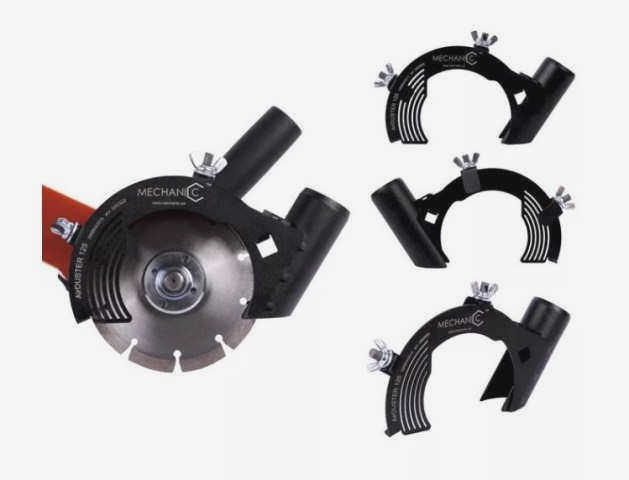

Недавно в продаже появилось новое устройство для шлифовальной машины "Защита от пыли". – Речь идет о специальной насадке в виде кожуха с разъемом для подключения строительного пылесоса.
Если вы хотите узнать 3 способа резки угловой шлифовальной машиной без пыли, читайте одноименную статью здесь
