Графические обозначения розеток в открытой электропроводке следующие:
Электрические розетки на принципиальной схеме
Театр начинается со стойки для одежды, а монтаж электроустановочной системы – с составления принципиальной и электрической схем. На этих чертежах с помощью символов и букв указывается расположение всего электрооборудования и соединительных кабелей.
Эти символы, включая розетки на электрической схеме, должны соответствовать российским и международным стандартам. Это облегчает чтение электрических схем и помогает избежать ошибок при монтаже.
Какие ГОСТы используются для определения стандартов?
Способ обозначения электрических розеток на чертежах выбирается проектировщиками не наугад, а в соответствии с ГОСТ 21.614-88 "Условные графические обозначения электрооборудования и электропроводок на планах".
Этот документ был введен в Советском Союзе 01.07.88 г. и ранее все электрические схемы составлялись по стандартам этого документа. С 01.07.2015 года он был заменен новым ГОСТ 21.210-2014, в котором условные обозначения для этих элементов включены в пункт 9, таблицу 5.
Все условные обозначения розеток на электрических схемах, принятые в данном ГОСТе, являются упрощенными изображениями розеток и выключателей, которые существовали, когда электричество появилось в доме.
Например, основным элементом розеток является полукруг. Именно такую форму имел первый распределительный щиток, предназначенный для открытой проводки, проложенной на керамических изоляторах.
Символы, используемые при составлении схем, также должны соответствовать международным стандартам – IEC 6002, принятым Международной электротехнической комиссией.
Этот документ требует, чтобы российский ГОСТ не противоречил мировым нормам. Для этой цели можно использовать IEC 60027, требования этих документов не противоречат друг другу, поэтому для прокладки кабелей можно использовать любой из вышеупомянутых стандартов.
| Информация! Символы для электроустановочных изделий, устанавливаемых в электрощитах, определены в единой системе проектной документации в ГОСТ 2.721-74 "Условные графические обозначения в схемах. Символы общего применения. |
Обозначение розеток на схемах
Общее обозначение электрических розеток на строительных чертежах и схемах следующее:
Электрические розетки – являются неотъемлемым компонентом любой электроустановки. Электрические розетки различаются по степени защиты (IP, Ingress Protection Rating), типу установки (наружная и встраиваемая) и количеству подключаемых полюсов. Соответственно, различаются и символы, используемые на чертежах.

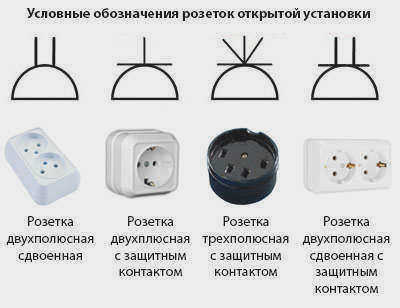

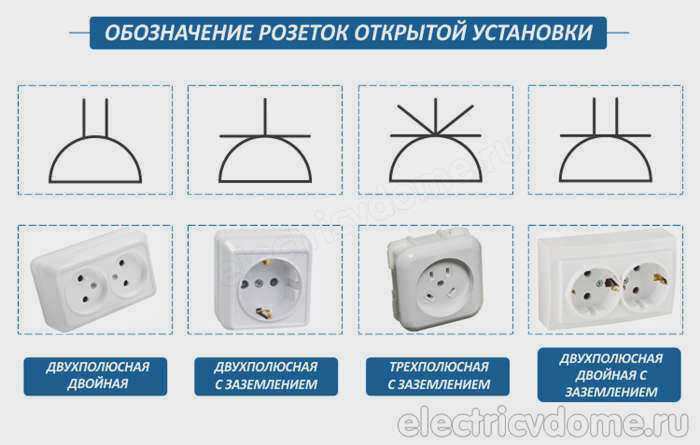

Символы для розеток наружной/открытой установки:
На следующем рисунке показаны символы для двойных однополюсных розеток с защитным контактом (заземлением) и без него, одинарной однополюсной розетки с защитным контактом и трехполюсной (3-фазной) розетки с защитным контактом.

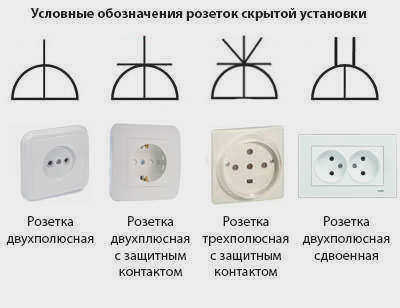

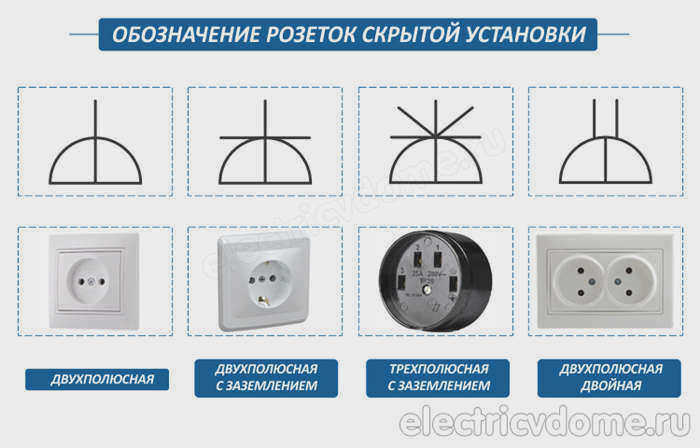

Символы для розеток скрытого монтажа/внутренних розеток:
На следующем рисунке показаны символы для однополюсных розеток с защитным контактом (заземлением) и без него, двухполюсной розетки и трехполюсной (3-фазной) силовой розетки с защитным контактом.
Влагозащищенные розетки с корпусом IP44-IP55 (водонепроницаемые):
Однополюсные влагозащищенные розетки с защитным контактом и без него
Условные обозначения выключателей на чертежах
Общее обозначение всех типов выключателей, используемых на схемах, следующее:

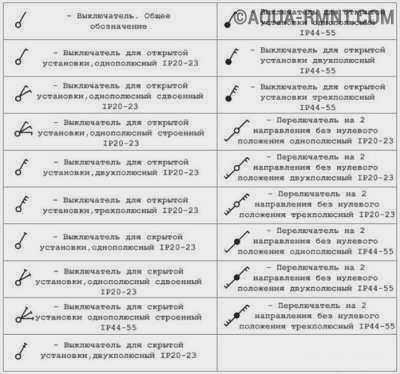

В ГОСТ 21.614-88 "Условные графические обозначения электрооборудования и электропроводок на планах" для обозначения выключателей выделены следующие группы:
– Символы выключателей для выключателей открытого монтажа, IP20-IP23;
– Символы выключателей для выключателей скрытого монтажа, IP20-IP23;
– Символы выключателей со степенью защиты IP44-IP55 (водонепроницаемые);
– Двухполюсные переключатели, также известные как двухпозиционные переключатели, IP20-IP23;
– Двухполюсные дверные выключатели, также известные как двухпозиционные выключатели, со степенью защиты IP44-IP55 (водонепроницаемые).

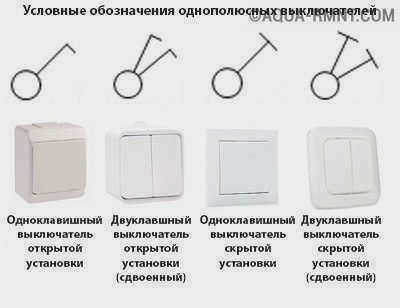

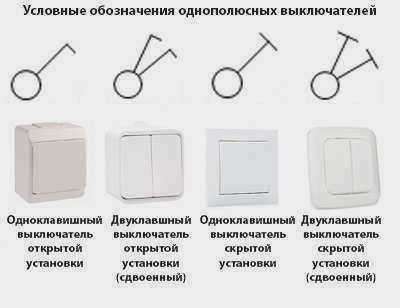

Обозначение одинарных и двойных выключателей света на рисунках
На рисунке ниже одинарные и двойные выключатели света используются для наружного (поверхностного) и скрытого (утопленного, внутреннего) монтажа.
Другие электрические устройства на строительных чертежах и схемах также имеют стандартизированные обозначения, определенные ГОСТом.

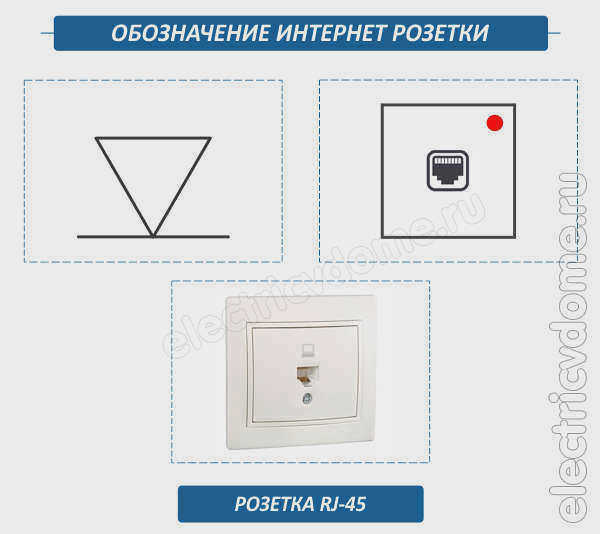

К сожалению, формат данной статьи не позволяет нам описать все условные обозначения электроприборов, используемые на строительных чертежах для обозначения телевизионных или интернет-розеток, люстр, бра или точечных светильников, термостатов и звонков и многих других. Но вы всегда можете скачать ГОСТ 21.614-88 с нашего сайта и заинтересоваться им.

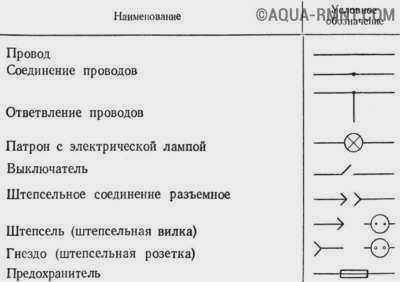

В заключение хотелось бы представить таблицу с основными обозначениями розеток, выключателей и переключателей.
Как нарисовать обычную электрическую схему электроустановки (электрической подстанции, распределительного устройства)
Примечания
#5 RE: Нормальная электрическая схема электрохозяйства – Александр Назаренко 25.03.2021 07:21
Цитата Евгений_С:
Здравствуйте, в ГОСТ Р 56303-2014 разрядник изображен по другому, вертикальная линия указана с правой стороны, у вас она с левой стороны, какое изображение будет правильным?
Разные стандарты и инструкции показывают остановку по-разному – вертикальной линией справа и слева, сверху и снизу.
Так что не думаю, что это имеет значение.
#4 RE: Нормальные электрические схемы для энергообъектов – Evgeny_C 24.03.2021 18:26
Здравствуйте, в ГОСТ Р 56303-2014 разрядник показан по другому, вертикальная линия показана справа, у вас слева, какой рисунок правильный?
#3 RE: Нормальные электрические схемы объектов электроэнергетики – Raif 13.01.2021 04:01
Спасибо!!!
Вопрос по поводу 4-х обмоточного ТН. У него один заземленный нейтральный провод на первичной обмотке и 2 нейтральных провода на вторичной?
#RE: Схемы подключения электроустановок – Александр Назаренко 09.01.2021 07:25
Графическое обозначение автоматических выключателей
Автоматические выключатели, как и розетки, классифицируются в зависимости от их конструкции. Это, в свою очередь, зависит от класса рабочего напряжения автоматического выключателя, типа установки, степени защиты и др.
Ниже приведены основные типы выключателей и их обозначения на строительных планах, чертежах и схемах.
Символы для основных типов выключателей
Символы для автоматических выключателей
Международная классификация IP применяется к выключателям так же, как и к розеткам.

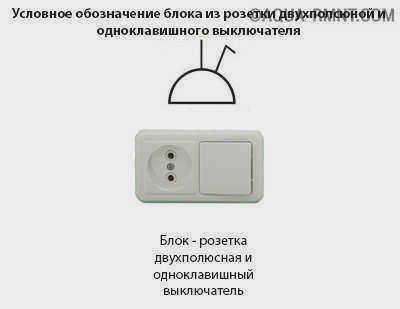

Особое внимание следует уделять подключенному электрооборудованию. В случае с рассматриваемым оборудованием это объединенный блок розетки и автоматического выключателя. Оно также имеет свой собственный символ.
Символы на электрических схемах
Электрические схемы более просты. Классификация выключателей и розеток по их исполнению в данном случае не имеет особого значения. Рассматриваемое электрооборудование имеет следующие пиктограммы.

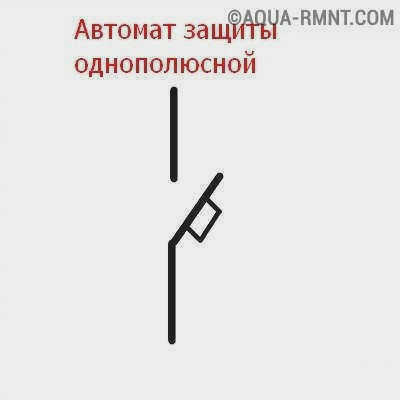

Для обозначения автоматических выключателей на электрических схемах используются следующие символы.
Символ

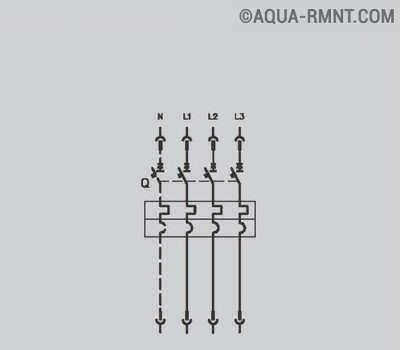

Трехполюсные и четырехполюсные автоматические выключатели маркируются следующим образом.

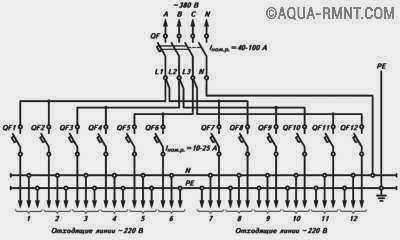

В качестве примера на схеме ниже показана электроустановка помещения или здания. На схеме показан трехполюсный главный автоматический выключатель на 380 вольт, от которого фазные провода ответвляются к группе из двенадцати однополюсных автоматических выключателей. Эти автоматические выключатели образуют разветвленную и защищенную электрическую цепь 220 В.
Условные обозначения автоматических выключателей (выключателей) на электрической схеме
Современное электрооборудование пополняется новыми разработками с впечатляющей скоростью. В связи с этим возникает ситуация, когда разработка новых условных обозначений и утверждение современных национальных стандартов запаздывает. Поэтому нет ничего страшного, если для конкретного электроприбора не существует графического символа. Следует выбрать для него ближайшее по смыслу обозначение. Это объясняется в разделе проекта "Обозначения".
