Технология устройства кровли из мягкой черепицы: пошаговая инструкция
Мягкая кровля – термин, объединяющий целый ряд гибких кровельных материалов с хорошими потребительскими свойствами. Ее разновидности в кусках и рулонах отлично защищают дом от погодных "невзгод" и эффектно украшают фасад. Они мало весят и не требуют резки или крепления. Одним из преимуществ является то, что их можно устанавливать вручную.
Для достижения идеального результата не нужно обладать кровельными навыками. Необходимы лишь умение, терпение, инструменты и информация о том, чем "мягкая кровля" отличается от других методов монтажа.
Мягкие кровли
Мягкая кровля – это модифицированная версия старого доброго рубероида. Новые решения позаимствовали у своих предшественников гибкость и легкость, которые по праву занимают первое место в списке преимуществ. Сохранились отличные водоотталкивающие свойства, что делает деревянную подложку и стропильную систему более долговечными. Улучшен состав, в результате чего срок службы материалов увеличился в три раза.

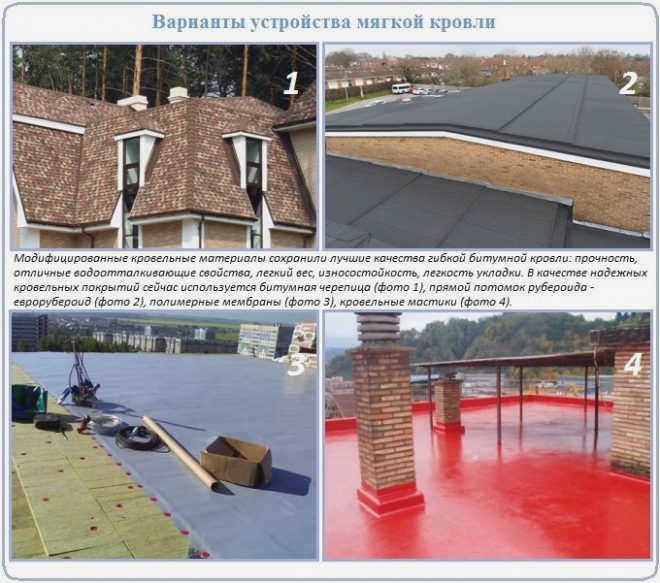

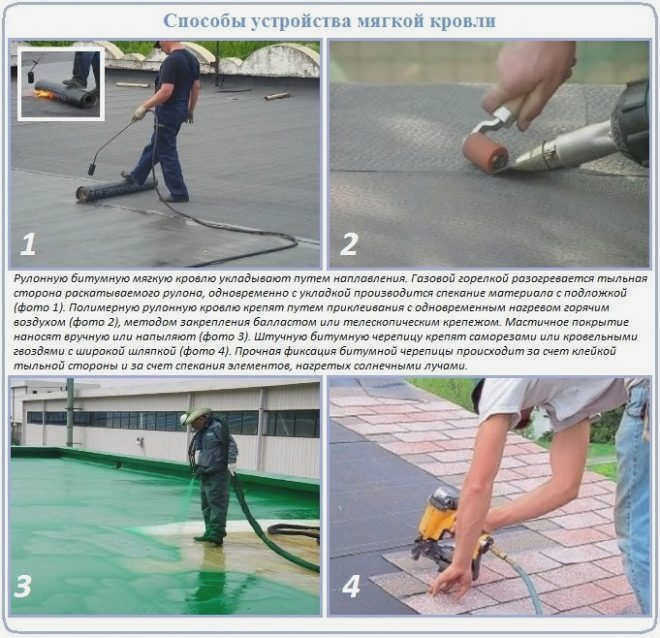

Класс мягкой кровли делится на три типа в зависимости от способа монтажа:
- Рулонные материалыРулонные материалы выпускаются в подходящем формате. К ним относятся битумные потомки рубероида и более новые представители, такие как полимерные мембраны. Рулонные покрытия укладываются полосами. Битумные материалы фиксируются покрытием, а полимерные – частичной или полной адгезией. В основном они используются для обустройства плоских и скатных крыш с уклоном до 3º, допустимо до 9º. Рулоны востребованы, в основном, в промышленном строительстве;
- Кровельная мастикаЧерепица поставляется готовой к использованию или с холодным подогревом. На плоские крыши они наносятся напылением или толстым слоем, образуя монолитное покрытие без швов. Для армирования используется армирующая сетка. Область применения ограничена плоскими крышами.

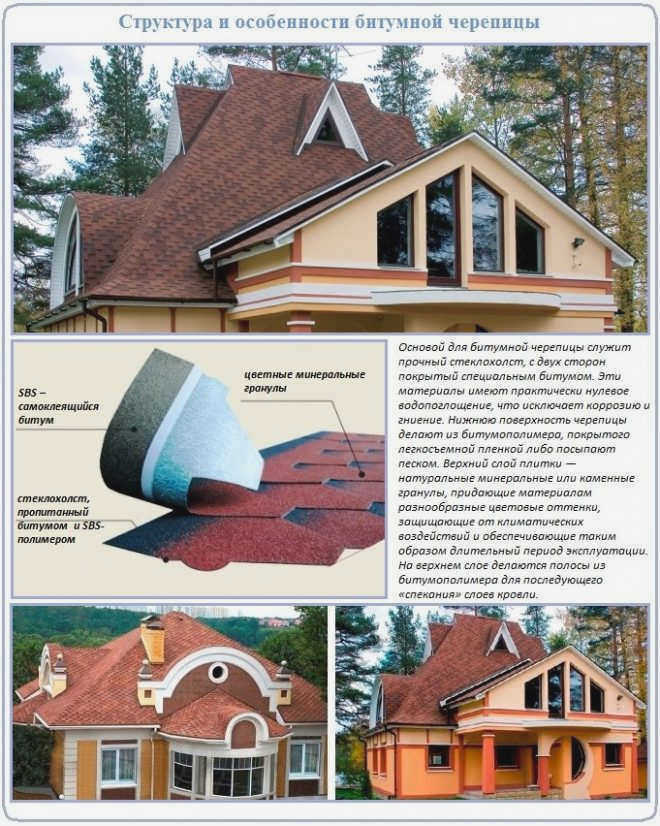

- Асфальтовая черепицаВыпускается в виде гибкой черепицы. По сути, это улучшенный рубероид, разрезанный на относительно небольшие листы. Края черепицы украшены фигурными хлопьями, имитирующими керамический оригинал. На обратной стороне имеется самоклеящаяся полоса для крепления к деревянному основанию. Черепица наклеивается одна за другой. Кроме того, в черепицу вбиваются гвозди или саморезы. При нагревании битумной кровли солнечными лучами гонты спекаются и образуют сплошную обшивку крыши.
Единицы измерения угла наклона
Как всем известно из школьных уроков геометрии, любой угол измеряется в градусах. Уклон крыши в данном случае не является исключением. Однако следует отметить, что в технической литературе, ГОСТе и справочниках встречаются и другие единицы измерения. Первое, на что следует обратить внимание, – это процент и соотношение сторон.
Прежде всего, следует отметить, что они обозначают угол наклона крыши. На рисунке ниже он обозначен латинской буквой альфа.
Крыши с углом наклона более 50° редко встречаются в строительстве. К ним относятся готические башни или нижние скаты мансардных крыш. Как правило, максимальный угол наклона составляет 45°.
Как и в случае с двумя другими единицами, соотношение сторон представляет собой так называемую упрощенную дробь. Оно основано на двух величинах: высоте крыши, обозначенной на рисунке буквой "H", и проекции ската, обозначенной буквой "L". Соотношение должно быть равно H/L.
Следует добавить, что проекция длины ската обычно равна половине ширины дома, если крыша симметрично скатная, или полной ширине, если крыша односкатная. Угол наклона записывается в виде дроби, например, 1:3.
В некоторых конструкциях дробное обозначение неудобно. Например, если это выглядит следующим образом: 4:13. Поэтому используется процентное исчисление. Он рассчитывается следующим образом:
4:13х100=30,77%

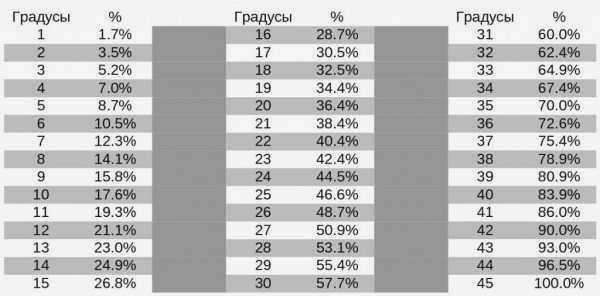

Уклон кровли в процентах и градусах используется профессиональными строителями чаще, чем соотношение сторон, так как это обозначение используется в учебниках и технической литературе. Другими словами, это чисто технические единицы. Однако перевод из одной единицы измерения в другую не представляет сложности. На рисунке ниже показан перевод из градусов в соотношение сторон и наоборот.
Взаимосвязь между углом наклона и типом кровли
Существует два типа крыш: плоские и скатные. Однако следует отметить, что плоские крыши также имеют свой уклон, который варьируется от 0° до 5°. Скатные крыши делятся на две подгруппы (деление условно):
- с небольшим уклоном – от 6° до 30°;
- с крутым уклоном – свыше 30°.
Каждый тип конструкции крыши имеет свои преимущества и недостатки. Плоские крыши, например, имеют небольшую площадь поверхности, что позволяет сэкономить на кровельном материале (количество). Но в то же время такая конструкция потребует усиленной гидроизоляции. Крутые скаты – это беспроблемное схождение осадков, но высокая жесткость конструкции, что потребует усиления стропильной системы.
Поэтому необходимо строго выбирать кровельный материал. Производители всегда информируют своих клиентов о минимальном угле наклона крыши, при котором их можно использовать. На рисунке ниже представлена диаграмма распределения кровельных материалов по углу наклона.
Как показано на схеме, на плоских крышах обычно используется рулонный кровельный материал в виде рубероида или толя. Хотя нет возражений против использования листовых или плитных изделий: шифера, волнистого листа, металлического стоячего фальца. Однако листовую кровлю не следует использовать на крышах с углом наклона менее 15°. Существует большая вероятность проникновения воды через стыки элементов кровли.
О подкладочном коврике

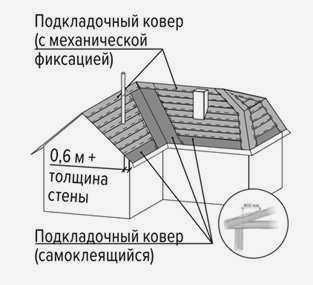

Подкладочный мат обеспечивает дополнительную гидроизоляцию мягкой кровли. Первоначально он укладывается в местах, наиболее подверженных протечкам: ендовах, примыканиях и вдоль карниза. Для этого используется подкладочный мат, обратная сторона которого полностью покрыта клеем. Подкладочные маты с механическим креплением используются для гидроизоляции скатов. Это означает, что они устанавливаются с помощью кровельных гвоздей, а клеевой слой находится только на краях. Полотна укладываются поперек стыков и соединяются с нахлестом 10-15 мм. После укладки подкладочного ковра сверху укладывается черепица.
Перед монтажом элементов мягкой кровли необходимо выбрать оптимальный угол наклона. Ниже приведен обзор того, как это сделать.

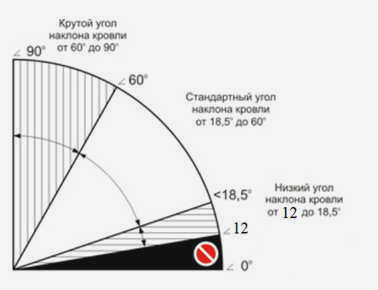

Минимальный и максимальный угол наклона мягкой кровли

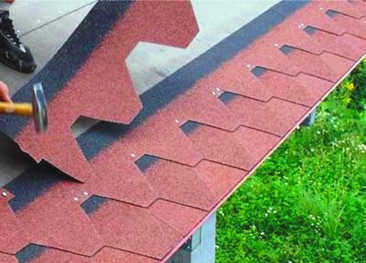

Согласно СНиП ll-26-76 "Кровли", угол наклона мягкой кровли должен быть не менее 12°. Это связано с тем, что такая кровля далеко не герметична. При монтаже черепица укладывается друг на друга и крепится кровельными гвоздями. Нижние "листы" материала фиксируются клеем с обратной стороны. Это не защищает кровлю от подмывания сильным ветром, ледяных заторов или протечек воды по краям. Поэтому минимальный уклон для кровли из мягкой черепицы составляет 12°.

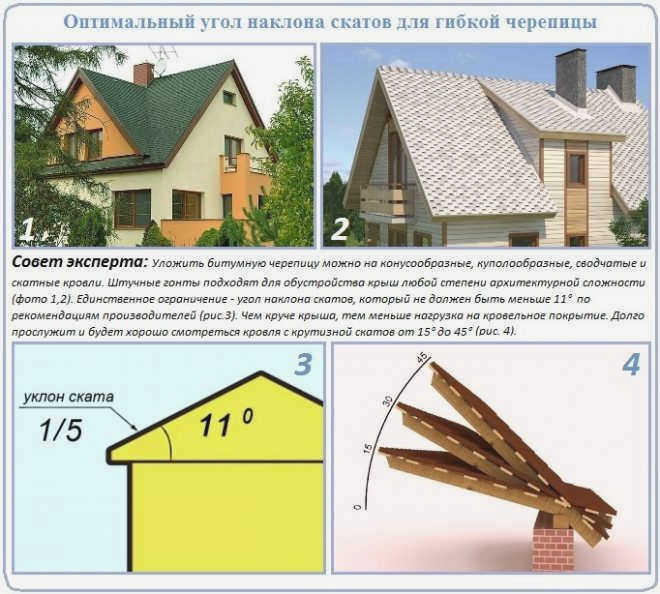

Оптимальный уклон для мягкой кровли составляет от 18,5° до 60°. Склоны с таким уклоном менее подвержены воздействию атмосферных осадков.
Уклоны от 60° до 90° считаются слишком крутыми для мягкой кровли. Крыши с таким уклоном чувствительны к высоким ветровым нагрузкам.
Выбор угла наклона крыши зависит не только от монтажа кровельного материала, но и от других факторов. Они рассматриваются ниже.
Наша работа
Как создать уклон для мягкой кровли?

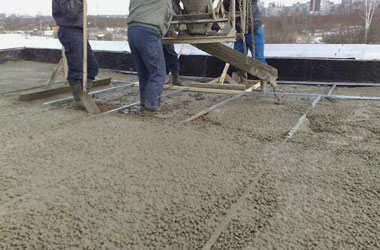

Для скатных крыш определенный уклон уже присутствует в конструкции крыши и создается стропильной системой. Плоские крыши, как правило, не имеют стропильной системы. Основанием часто служит бетонная плита. Однако уклон также необходим для отвода воды.
Оптимальный уклон для мягкой рулонной кровли по СНиП – 5-6º (или 10%). Если его нет, его следует создать.
Каков угол наклона мягкой кровли?

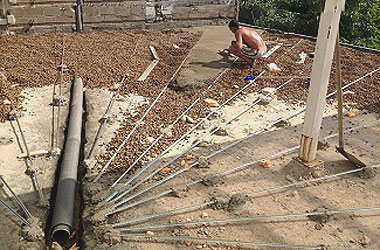

Недорогой экологически чистый материал – керамзит. Его можно использовать, если чердачное перекрытие сделано из дерева, а не из железобетонной плиты: керамзит материал легкий и не горит. Порядок действий:
1. уложить гидроизоляционную мембрану (полиэтиленовую пленку или специальную мембрану).
2. установите деревянную опалубку.
3. разметить линию под углом 5 градусов к линии горизонта.
4. засыпать керамзит (желательно смесь разных фракций, она будет плотнее).
5. разровнять длинной деревянной рейкой на отмеченном уровне.
6. залейте фундамент цементным раствором для его стабилизации. 7.
7. уплотнить еще одним слоем герметика.
8. уложите стяжку. Если фундамент деревянный, толщина стяжки должна быть минимальной.

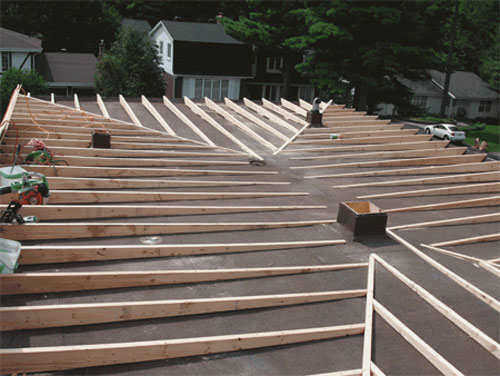

Минимизируйте толщину стяжки, если основание деревянное. В этом случае для плит устанавливается каркас из деревянных реек. Уклон достигается за счет изменения высоты обрешетки.
В каждом случае, делая уклон, подрядчик решает сразу две проблемы: создает угол, необходимый для отвода воды и теплоизоляции крыши. Другими словами, кровельное покрытие уже готово, и можно укладывать финишный слой. Примечание: EPS является легковоспламеняющимся материалом, поэтому его нельзя укладывать под облицовку.
Критерии выбора уклона
Начинающие строители крыш часто думают, что угол наклона можно выбрать исключительно на основе вкуса, эстетических предпочтений. На самом деле существуют четко определенные критерии, которые помогают выбрать минимальный угол наклона крыши для того или иного кровельного материала. При проектировании крыши необходимо учитывать следующие факторы:

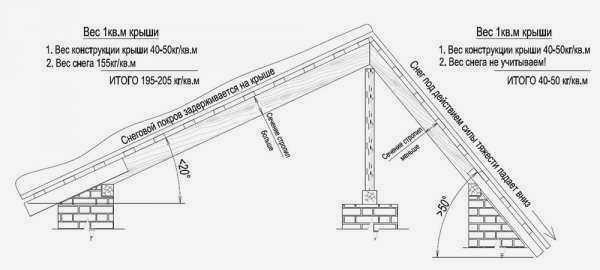

- Количество осадков в зимний период. Пологий уклон предотвращает сползание снежных масс, скапливающихся на крыше во время снегопада, что значительно увеличивает нагрузку на стропильные фермы крыши. Чем больше количество осадков в регионе строительства, тем больше должен быть уклон.
- Ветровая нагрузка. Если в регионе строительства наблюдаются сильные порывистые ветры, нельзя строить крышу с крутыми скатами, так как она может деформироваться из-за сильной ветровой нагрузки. По этой причине крыша должна иметь минимальный угол наклона.
- Характеристики материала. Любой кровельный материал эффективен только в диапазоне углов наклона, рекомендованных производителем. Мягкие кровли могут быть установлены на крышах с углом наклона более 11 градусов.
Правильно подобранный уклон кровли из битумной черепицы защищает от протечек, растрескивания и деформации стропил при больших нагрузках, что благоприятно сказывается на сроке службы кровельного покрытия.
Виды коньковой вентиляции

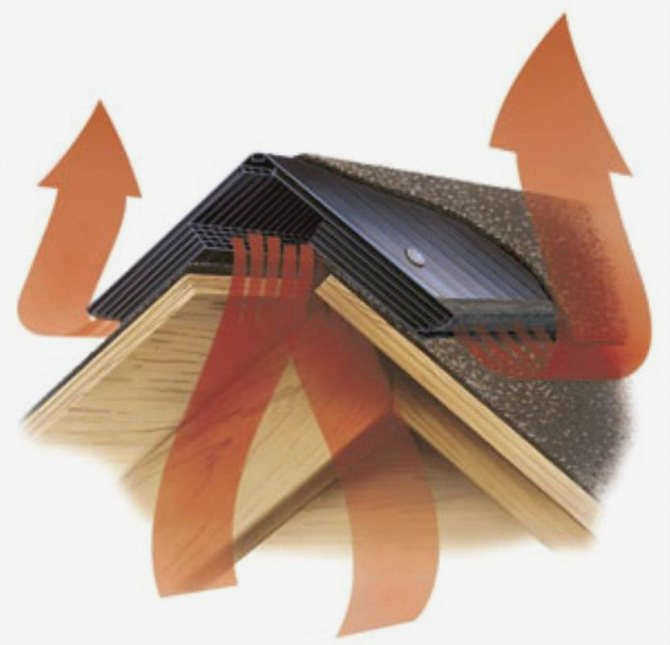

Следует отметить, что конструкция аэратора (это та часть, которая устанавливается в составе вентиляции под крышей) имеет несколько различных модификаций, отличающихся по форме и размерам. Однако конструктивно они одинаковы. То есть, есть основание, которое внутри полое, и именно оно соединяет полость с зазором между скатами крыши. Другая часть – это часть крыши, которая образует конек. Между этими двумя частями находятся щели, через которые теплый и влажный воздух покидает подкровельное пространство.

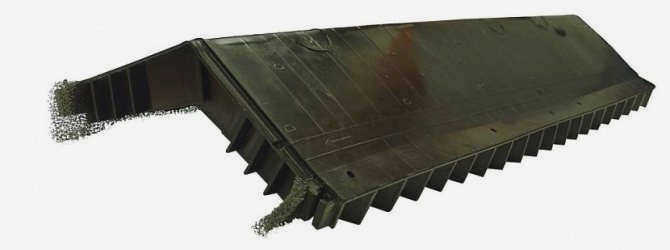

Коньковый аэратор для мягких черепичных крыш Источник skopelitissa.com
Все современные коньковые аэраторы изготавливаются из пластика, как наиболее дешевого, но надежного материала. Цвет в данном случае не играет роли, так как коньковый элемент сверху покрыт той же черепицей, которая покрывает большую часть конструкции крыши. Другими словами, все сливается в единую конструкцию.
Производители предлагают современные коньковые черепицы длиной от 0,6 до 1,5 метра. Они легко устанавливаются и стыкуются между собой. Под каждый элемент обязательно устанавливается сплошная обрешетка для более прочного и плотного соединения. Крепление осуществляется с помощью длинных саморезов или гвоздей. Главная задача монтажника – добиться максимально плотного прилегания соседних элементов друг к другу. Даже если между аэраторами останется небольшой зазор, он будет закрыт кровельным материалом. Таким образом, герметичность крыши гарантируется на сто процентов.
Более того, зазоры между аэраторами закрываются сеткой или специальным полимерным фильтрующим материалом, что предотвращает попадание пыли или насекомых под кровлю.
