Электрический теплый пол под плитку – особенности монтажа, полезные советы
Электрический теплый пол под плитку – это нагревательный элемент, который распределяется по всему помещению. Он может использоваться в качестве основного или дополнительного источника отопления в жилых помещениях. В отличие от водяных систем, электрический теплый пол можно использовать в многоквартирных домах.
Это делает установку популярной, поскольку микроклимат и уровень комфорта в комнатах гораздо выше, чем при радиаторном отоплении. Однако наибольшего эффекта можно достичь при укладке плитки на пол. В обычном состоянии она воспринимается как холодное и часто слегка влажное напольное покрытие. Однако в сочетании с подогревом пола плитка становится эффективным и наиболее практичным решением.
Типы электрических теплых полов
При планировании подогрева пола под плитку важно знать типы и конструктивные особенности электрических систем подогрева пола.
Всего существует два типа:
нагревательный кабель (резистивный)
инфракрасный пленочный теплый пол.
Первый тип представляет собой радиатор, который вырабатывает тепловую энергию за счет сопротивления проходящему через него электрическому току. На этом принципе основаны все нагревательные элементы, электроплиты и т.д. Второй тип представляет собой набор карбоновых излучателей, ламинированных в два слоя лавсановой пленки. Они излучают инфракрасные лучи, которые нагревают предметы. Сама пленка не нагревается.
Для укладки плитки выбирают только резистивные кабели. Он может быть установлен в стяжку пола и эффективно работает без потери тепловой энергии. Однако фольгированный теплый пол не устанавливается под плитку. В интернете можно найти множество рекомендаций по укладке инфракрасной пленки в стяжку, но все они, по сути, выписаны из одного и того же ошибочного источника.
Инфракрасная пленка предназначена для работы под напольными покрытиями, которые не прилипают к ней плотно – ламинат, линолеум, ковролин. Если вы зальете стяжку поверх пленки, то теплый пол быстро выйдет из строя из-за перегрева. Это необходимо учитывать на этапе выбора и проектирования.
Существует два типа нагревательного кабеля:
Какие системы напольного отопления можно устанавливать под керамическую плитку?
Керамическая плитка обладает очень высокой теплопроводностью, и это является одним из основных критериев для определения совместимости конструкции. Под них можно установить все существующие системы, но есть некоторые ограничения.

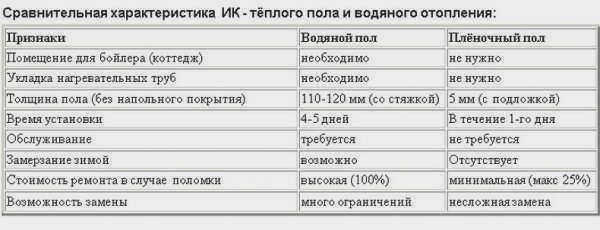

Таблица. Типы систем напольного отопления

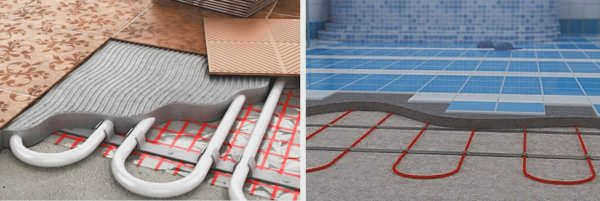

Особенности различных систем напольного отопления
Потребитель должен выбрать из множества вариантов наиболее подходящий для своих нужд, а для этого мы рекомендуем ознакомиться с профессиональными советами мастеров. Эта информация максимально объективна и не имеет ничего общего с рекламными брошюрами производителей.
При выборе системы подогрева пола необходимо учитывать множество факторов
Электрический теплый пол под плитку
В настоящее время самый распространенный вариант, универсальный и подходящий для укладки под большинство напольных покрытий. В зависимости от технологии изготовления и используемых материалов он имеет три разновидности.
-

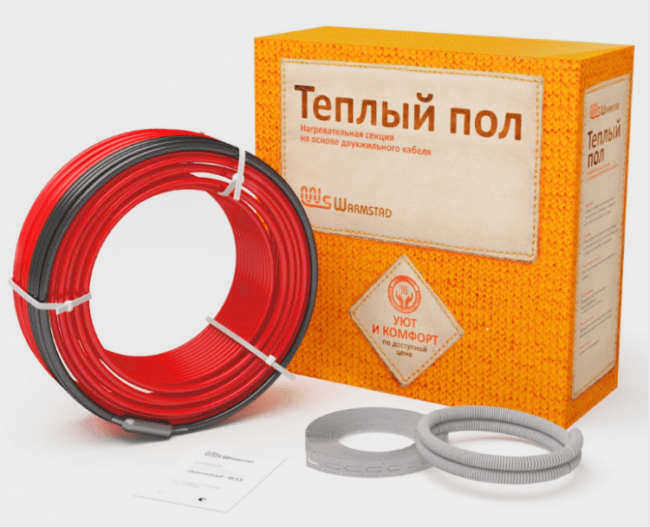

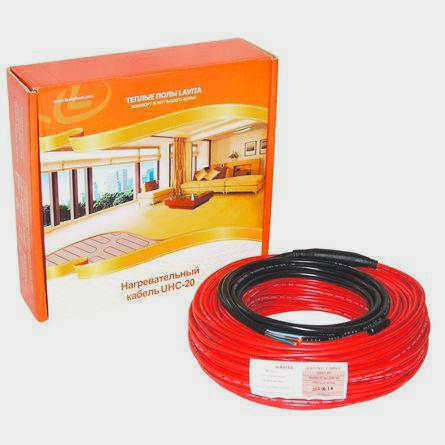

Кабельный. Традиционная универсальная система, может использоваться для бытового и коммерческого отопления. Большой запас мощности позволяет использовать систему в качестве дополнительной или основной системы отопления. Кабель может быть одножильным или двухжильным, второй вариант повышает безопасность системы и устанавливается только в домах, имеющих систему заземления. К сожалению, в старых жилых домах заземление не предусмотрено, поэтому его приходится делать самостоятельно, что довольно трудоемко и не всегда возможно. Кабели имеют относительно большой диаметр и могут выдерживать значительные разрывные усилия – еще одно несомненное преимущество этой системы.

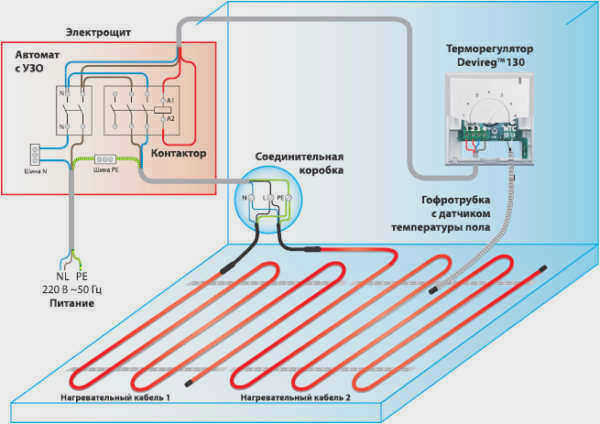

Схема подключения кабельных полов
Быстрый и простой монтаж – главное преимущество термокоробов
Можно ли устанавливать пленочный пол под плитку?
Ответ на этот вопрос прост, но прежде чем ответить на него, необходимо проанализировать условия, в которых будет эксплуатироваться пол, и ознакомиться с рекомендациями по монтажу системы. В инструкции к нагревательным панелям указано, что их можно устанавливать под ламинат и дерево, а также под плитку. Поэтому можно смело устанавливать систему под плитку.

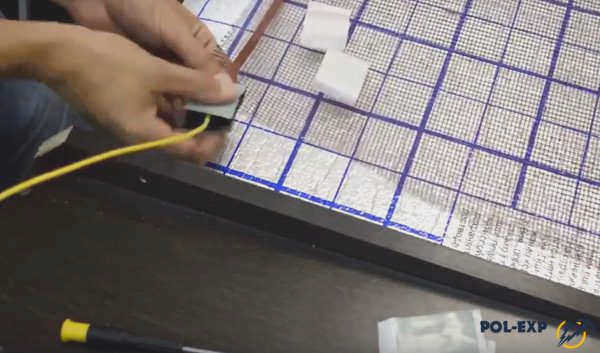

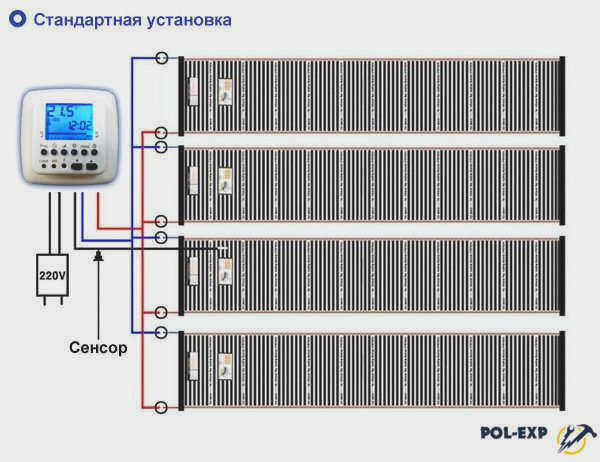

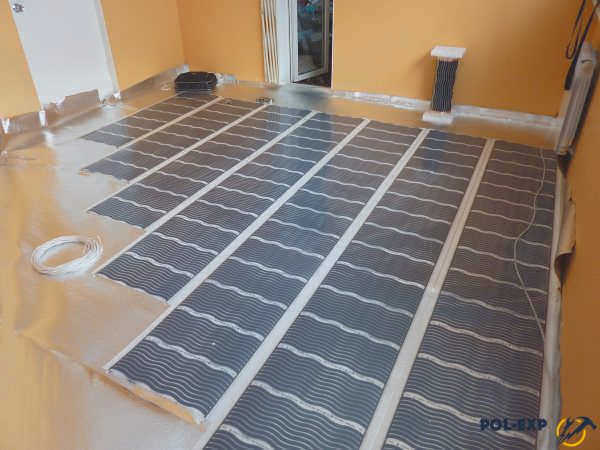

Установка пленочного напольного отопления
Для информации. Инфракрасные системы напольного отопления можно устанавливать даже на открытом воздухе под керамогранитной плиткой, так как они не подвержены воздействию воды. Таким образом, перед вашим домом никогда не будет обледенелых тротуаров.

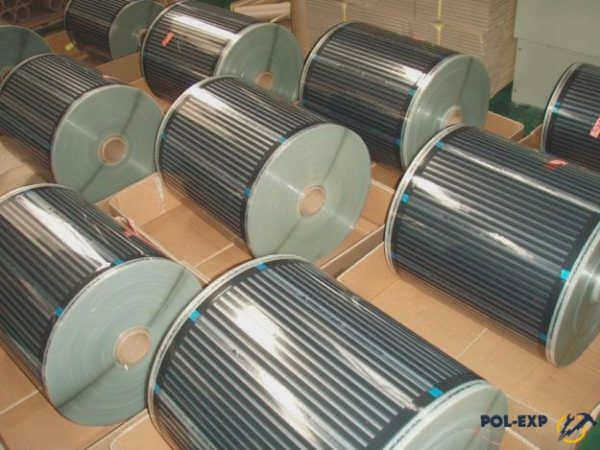

Инфракрасная пленка для пола
Как правило, инфракрасные полы обычно устанавливаются под ламинат, ковролин и т.д. по так называемой технологии "сухой укладки". Однако их можно укладывать и под напольную плитку, но с использованием плиточного клея, а иногда и стяжки или самовыравнивающихся смесей для пола. В последних двух случаях, однако, необходимо помнить о некоторых особенностях работы.
-
Мембрана имеет низкую адгезию. Поэтому нежелательно просто заполнять его цементным раствором – стяжка получится плавающей. Если на такое основание упадет что-то тяжелое, на стяжке может образоваться трещина, которую невозможно будет отремонтировать. Интересно, что многие пытаются сделать зазубрины и надрезы на поверхности мембраны для повышения адгезии, но многие из этих процедур пагубно скажутся на результате работы. Все эти участки необходимо тщательно изолировать, иначе пол может начать бить током.
Инфракрасная пленка RexVA XICA FILM XM-305
Принцип работы пленочных покрытий

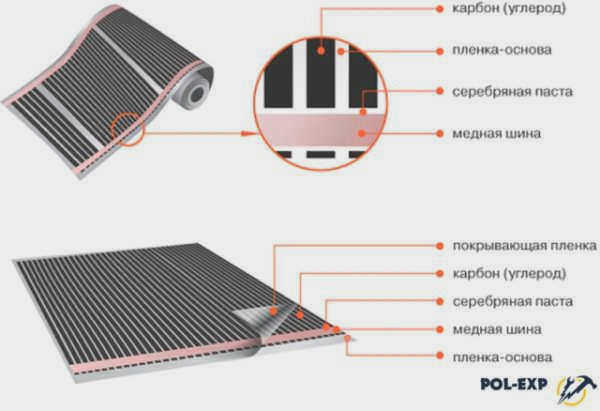

Инфракрасный пол представляет собой довольно тонкую пленку с полосками графита (углерода) между слоями. Именно эти черные полоски являются нагревательными элементами, которые заставляют систему излучать тепло. Существуют также пленочные полы, которые полностью покрыты карбоном. Фольга укладывается на подготовленную поверхность пола, подключается и нагревается. Все поверхности вокруг фольги нагреваются под действием инфракрасного излучения.

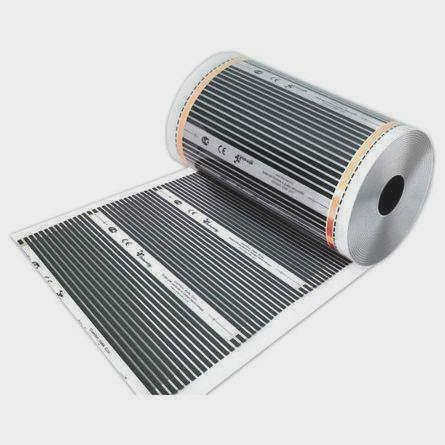

Инфракрасная пленка – фото
Благодаря действию фольги пол нагревается очень быстро, а благодаря интеллектуальному термостату он выключается, как только нагреется. Таким образом, инфракрасный пол работает всего около 20 минут в час. При необходимости система перезапускается и повторно нагревает пол.
Инфракрасный пол имеет самый высокий коэффициент полезного действия по сравнению с другими типами систем напольного отопления. Он довольно быстро нагревается и потребляет очень мало электроэнергии. Поэтому он очень экономичен.
Характеристики инфракрасного напольного отопления
Инфракрасное отопление можно устанавливать во всех типах жилых помещений – в спальнях, детских, коридорах, ванных комнатах и кухнях. Напольное покрытие следует укладывать в соответствии с расстановкой мебели в комнате – там, где будут находиться крупные предметы (диван, шкафы и т.д.), пленка не устанавливается. Проще всего установить ее только там, где ноги соприкасаются с полом – например, у слива в ванной.
Этапы установки электрического пола
Расчет мощности.
Стоит решить, будет ли теплый пол использоваться в качестве основного или дополнительного источника тепла. Исходя из этого, рассчитывается мощность нагревательных элементов и необходимая длина кабеля.
Тепловая мощность напольного отопления может варьироваться в зависимости от типа помещения. Например, для обогрева жилых помещений с низкой влажностью достаточно мощности 110-150 Вт/м² (дополнительный источник тепла), а для обогрева лоджий или балконов требуется до 220 Вт/м², в зависимости от качества теплоизоляции.
Обратите внимание, что перед установкой электрического напольного отопления рекомендуется проверить качество электропроводки, так как при подключении напольного отопления нагрузка на электросеть увеличится. При необходимости замените проводку и установите устройство защитного отключения (УЗО).
Выберите схему укладки.

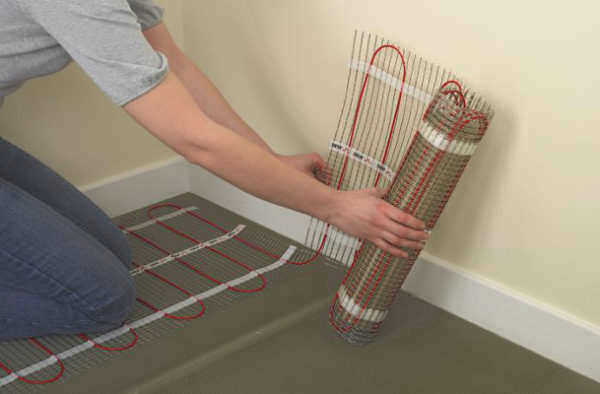

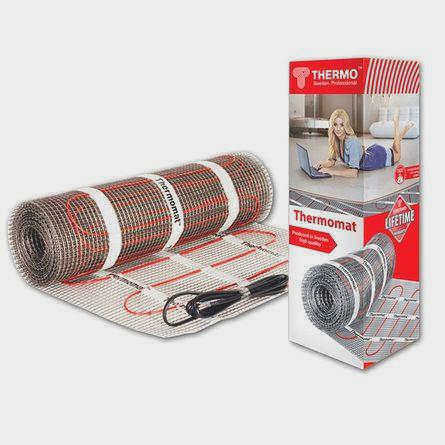

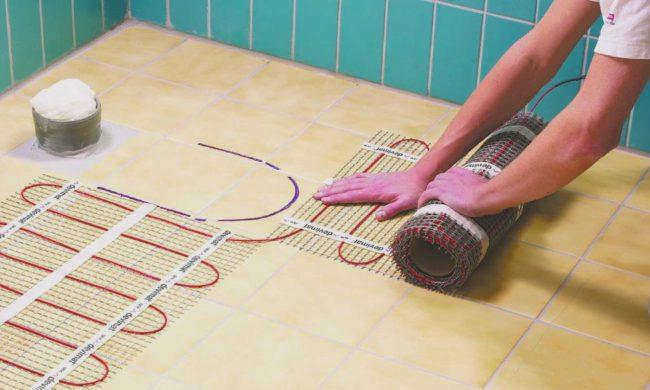

Теплый пол устанавливается в местах, свободных от мебели, поэтому перед укладкой необходимо рассчитать площадь обогреваемого пола. В зависимости от конфигурации помещения выбираются нагревательные кабели или нагревательные маты. Первые позволяют регулировать расстояние между кабелями и делить помещение на различные температурные зоны. Вторые устанавливаются без дополнительных креплений и обеспечивают равномерный обогрев помещения.
Следует также помнить, что нагревательные элементы должны быть установлены на расстоянии не менее 10 см от стены. Хорошо бы заранее спланировать планировку, учитывая расположение будущей мебели или сантехники, а также расположение термостата и датчика температуры.
Итог
Вы можете установить теплый пол самостоятельно, следуя процедуре монтажа и рекомендациям производителя. Прежде всего, выберите правильный тип нагревательного элемента, исходя из размеров и конфигурации помещения.
Нагревательные кабели стоят дешевле и позволяют регулировать теплоотдачу системы подогрева пола. Нагревательные маты, с другой стороны, быстро устанавливаются, но при этом позволяют сэкономить на дополнительных аксессуарах.
Чтобы электрический теплый пол прослужил как можно дольше, все расчеты и монтажные работы должны быть выполнены грамотно, а толщина стяжки или клеевого слоя не должна превышать 30-35 мм.
Используете ли вы систему подогрева пола в своем доме или квартире? Какой тип электрического пола вы бы порекомендовали для установки и почему? Поделитесь своими мыслями в комментариях.
