Этот вид отопления может быть основным или дополнительным. В первом случае фольга должна быть уложена на 70% поверхности пола, во втором случае это зависит от количества и мощности основных источников тепла. Однако в обоих случаях необходимо учитывать важные рекомендации.
Теплый пол под ламинат: полная пошаговая инструкция
Инфракрасный теплый пол – это хороший способ начать. Мы покажем вам, как правильно установить его под ламинат.
Комплект обогрева для ламинированного пола
Грамотная установка пленки теплого пола под ламинат предполагает, что она выполняется с учетом всех нюансов совмещения двух конструкций. Система обогрева работает на основе инфракрасных волн. Излучатели, которые испускают инфракрасные волны, заключены внутри тонкого многослойного листа. Они движутся вверх, где их подхватывают массивные предметы. В данном случае – напольное покрытие. Оно собирает тепло и постепенно отдает его в воздух.

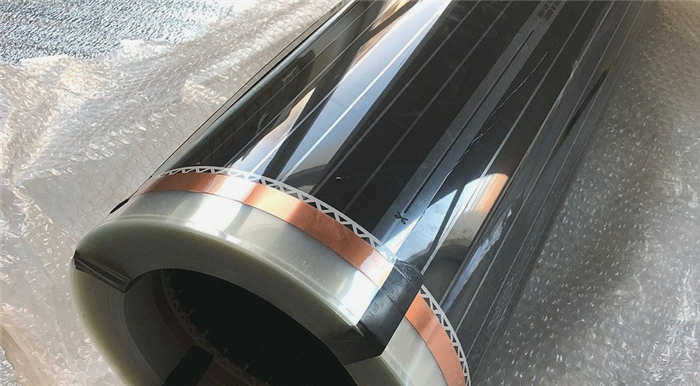

Излучение генерируется углеродными излучателями, соединенными в несколько полос. В более мощных системах поверхность сплошная. В каждом случае по ее краям располагаются проводящие биметаллические шины, которые отвечают за передачу электричества к нагревателю. Мощность варьируется от 120 Вт до 230 Вт. Размеры и толщина металлического листа варьируются.
Толщина последнего не превышает 2 мм, что позволяет легко монтировать его под любым типом кровли. Ширина стандартного полотна может составлять 100, 80, 60 и 50 см. Для удобства использования полотно разделено на сегменты, между которыми его можно разрезать. Средняя длина такого сегмента составляет 20 см. Это позволяет устанавливать теплый пол любой, даже очень сложной формы.
Все о нагревательной пленке и ее монтаже
Нагревательная пленка изготавливается из прочного полимера. Процесс производства включает в себя нанесение полосок углеграфитовой пасты на лист пластика. Затем они покрываются еще одним слоем пластика и ламинируются. Для соединения полупроводников используются посеребренные медные стержни. Углеродная паста действует как нагревательный элемент, преобразующий электричество в тепло.
Медные шины образуют нагревательный контур, в котором тепло равномерно распределяется. Степень нагрева контролируется термостатом, подключенным к датчику температуры. Когда температура превышает установленный предел, система выключается или включается. Ламинирующее покрытие листа представляет собой термостойкий и электроизоляционный слой с температурой плавления 210 °C.
Типы материалов
Существует два типа материала: биметаллический и углеродный нагреватель. Первый является менее дорогим и основан на полиуретановом полимере. Он не должен быть подключен к проводу заземления. Поэтому он должен быть подключен через УЗО или УЗО. Это обязательное условие, которое усложняет монтаж системы. Еще одна особенность биметаллического варианта: такой тип электрического теплого пола запрещено устанавливать под плитку. Модели с карбоновым элементом стоят дороже, но ограничений на их использование и дополнительных сложностей при монтаже нет.
Фольгу можно устанавливать под большинство напольных покрытий: паркет, ламинат, плитку (о дополнительных условиях мы говорили выше). Единственное, что следует отметить: если материал мягкий, например, линолеум или ковролин, сверху необходимо положить защитный слой фанеры или ДВП. Это необходимо для того, чтобы исключить повреждение нагревательных элементов при неосторожных сильных ударах.
Не рекомендуется укладывать фольгу под высокоизолирующие материалы (например, пробку). Еще одной важной особенностью термоленты является то, что ее нельзя укладывать в стяжку, как в случае с другими моделями теплых полов.
Излучение инфракрасной ленты похоже на спектр солнечного излучения. Излучаемые волны находятся в абсолютно безопасном диапазоне, поэтому монтаж пленочного теплого пола можно проводить в помещениях любого типа. Ее используют для обогрева детских комнат, спален, помещений с больными и пожилыми людьми.
Instagram mirklimatavoronezh
Комплект и конструкция пола
Комплект напольного отопления состоит из:
- Нагревательных элементов со средней шириной от 500 до 1000 мм. Длина варьируется, но рекомендуется не более 8 метров. Полоса нарезается до необходимого размера с помощью специальных лент.
- Клеммы для подключения к контуру.

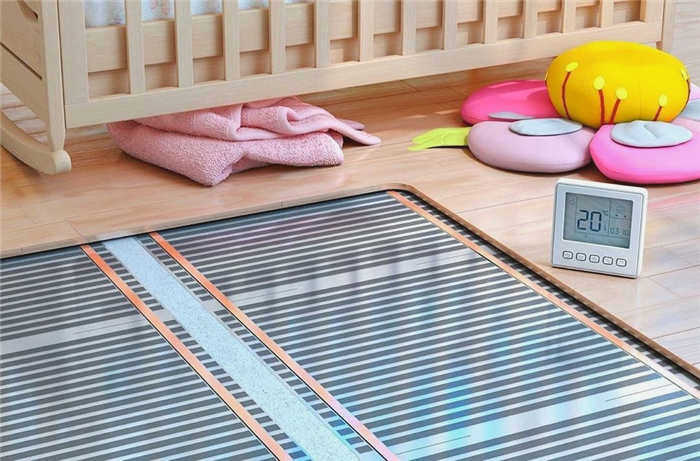

- Термостат – отвечает за уровень нагрева.
- Термостат (блок управления) – может быть электронным или электромеханическим. Они имеют различный дизайн и систему индикации, но подключение к источнику питания, нагревательным элементам и датчику температуры аналогично.
- Часто в комплект входит кабель необходимого размера.

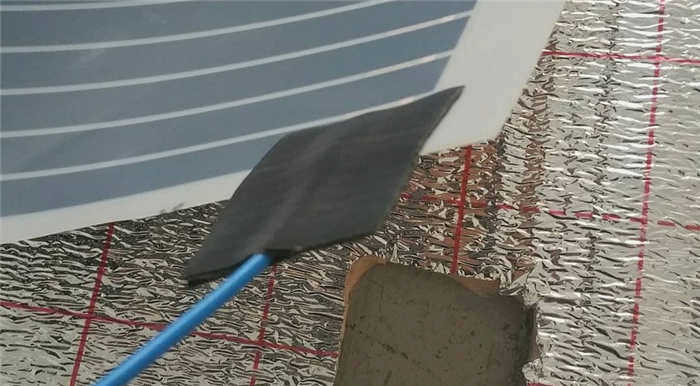

- Обязательно наличие изоляционного материала в виде битумной ленты.
При выборе теплого пола под ламинат необходимо учитывать уровень мощности. Стандартный уровень мощности составляет 150 или 220 Вт/м², нередко 440 Вт/м². Нет необходимости использовать более 150 Вт, этого достаточно для нагрева пола до 40ºC, кроме того, более высокие температуры противопоказаны для ламинированных полов.

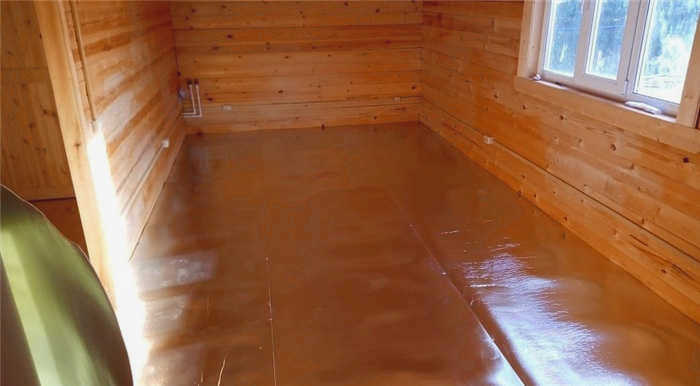

Потребуется подложка толщиной не менее 3 мм. В идеале она должна иметь одну фольгированную сторону, которая отражает инфракрасное излучение от основания пола, так что все тепло уходит вверх. Важно, чтобы она не проводила электричество. Вам понадобится клейкая лента, односторонняя и двусторонняя.

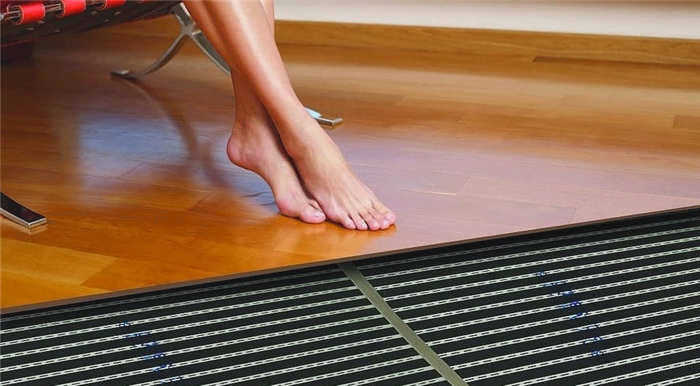

Инфракрасный пленочный пол представляет собой узкую полосу с нагревательными элементами, на которую укладывается напольное покрытие (ламинат). В таких моделях источником тепла служат полосы из углеродного волокна, которые могут быть сплошными или с покрытием и покрыты со всех сторон лавсаном или полиуретановым материалом. Толщина конструкции составляет от 0,2 до 2 мм.
После монтажа инфракрасный теплый пол состоит из следующих слоев и выглядит следующим образом:
- Ламинат – пол.
- Подложка – достаточно виниловой или полиэтиленовой. Она пропускает тепло и удерживает воду, что немаловажно.
Укладка
Перед покупкой комплекта пленочного пола под ламинат следует тщательно продумать и нарисовать схему расположения радиаторов, подключить их к электросети.
При составлении схемы следует учесть следующие аспекты:
- Пол не должен быть полностью покрыт мембраной. Его не следует устанавливать под мебелью, так как нарушится нормальный теплообмен. Кроме того, нагрев вызовет деформацию мебели и ламинированных полов. Это также сократит срок службы и увеличит расходы на электроэнергию.
- Размещайте нагревательные элементы на безопасном расстоянии (250 – 300 мм) от стен и источников тепла.
- Раскатайте рулоны напольной пленки вдоль большой стены помещения, уменьшив тем самым количество контактных швов.
- Расстояние между полотнами должно составлять 50 мм. Не укладывайте их внахлест.
- Чтобы хорошо обогреть помещение, достаточно покрыть нагревательными элементами 60-70% площади. Допустимо планировать зоны повышенного комфорта, например, детскую комнату и зону отдыха.
Кроме того, следует продумать расположение кабелей системы:

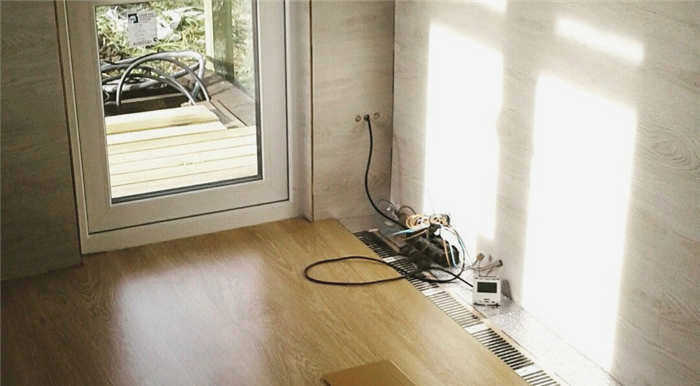

- Выберите оптимальное расположение блока управления на стене, он должен находиться на высоте не менее 500 мм от пола, и это должно быть удобно для подключения проводов.
- Запрещается подключать теплый пол к обычной розетке, так как общая мощность системы высока. Необходимо предусмотреть отдельную линию электропитания с подходящим сечением. Для обеспечения максимальной безопасности рекомендуется включить в цепь устройство защиты от остаточного тока.
- Большинство терморегуляторов можно установить в стандартную настенную розетку. Просто сделайте вырез 20×20 от розетки до пола.

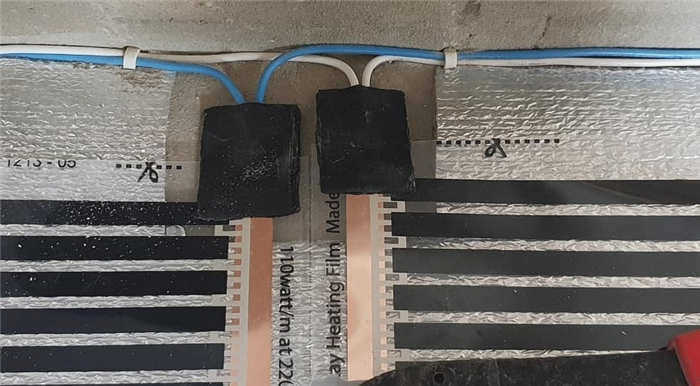

- При планировании проводки не допускайте пересечения проводов. Существуют различные типы подключения, но наиболее распространенный метод – это подключение кабеля к нагревательным элементам с одного конца.
Особенности
После укладки нагревательного кабеля сохраните схему укладки нагревательного кабеля под ламинированным полом. Это позволит правильно передвинуть мебель.
После подключения инфракрасного пола и укладки ламината не следует сразу включать прибор на полную мощность. У ламината должно быть время на адаптацию, поэтому для начала установите температуру на 15-20 градусов и прибавляйте по несколько градусов каждый день.
Кроме того, медленное увеличение степени нагрева позволит вам увидеть, эффективно ли работает система, и определить оптимальный для вас уровень нагрева.
Цены и производители
При выборе пленочного пола лучше отдать предпочтение производителям с хорошей репутацией, таким как:
- Caleo – производителем является Южная Корея. Инфракрасные системы этой компании занимают первое место. Они подходят для укладки под ламинат. Продукция надежна, долговечна и имеет минимальную толщину. Срок гарантии составляет 10 лет. У них есть только один недостаток – они хрупкие. Средняя цена начинается от 2 500 рублей за метр.
- Heat Plus – Корея, производит напольные покрытия премиум-класса. Пленки имеют высокую температуру плавления, безопасны и эффективны. Средняя цена за метр составляет 1 000 рублей.
- Южнокорейская компания Daewoo предлагает высококачественные напольные покрытия по самым доступным ценам – от 500 рублей за погонный метр. Модели выпускаются прямые и саморегулирующиеся.
При покупке ламината стоит обратить внимание на рейтинг производителей, выпускающих продукцию для систем теплого пола. На вершине списка находятся компании:
- Quick-Step – Бельгия. Ассортимент выпускаемых покрытий широк, с эксклюзивными дизайнами. Цены начинаются от 800 рублей.
- Tarkett – Сербия. Надежные покрытия различных цветов. Средняя цена 800 рублей за м2.
- Kronostar – Германия. Пленка обладает высокими эксплуатационными свойствами, выглядит привлекательно – и все это по низкой цене.
Укладка инфракрасного пола под ламинат – отличное решение. Инфракрасный пол – это отличный способ сделать ваш дом комфортным для проживания. Он не дорог, прост в установке и его легко сделать самому.
