Минимальная длина плит составляет 1,6 м, а максимальная – 6,3 м для облегченных плит, 7,2 м для ПК, 10,8 м для ПБ. Толщина плит составляет 160 мм, 220 мм и 260 мм. Большой выбор размеров обеспечивает большую гибкость при проектировании конструкций и не слишком ограничивает строителей.
Укладка плит на газобетонные блоки
В настоящее время строители активно используют газобетонные блоки для возведения жилых зданий. Это связано с высокими теплоизоляционными свойствами материала и его способностью поддерживать оптимальный микроклимат в помещении благодаря высокой паропроницаемости. Однако газобетонные блоки также являются относительно хрупким материалом, поэтому при покрытии зданий плитами необходимо соблюдать определенные правила.
Для покрытия полов домов из газобетонных блоков можно использовать следующие типы плит:
- Панели из ячеистого бетона – это самонесущие армированные изделия со сплошным сечением. Обычно они проектируются с системой соединения "шпунт-паз" (на российском рынке фактически не представлены).

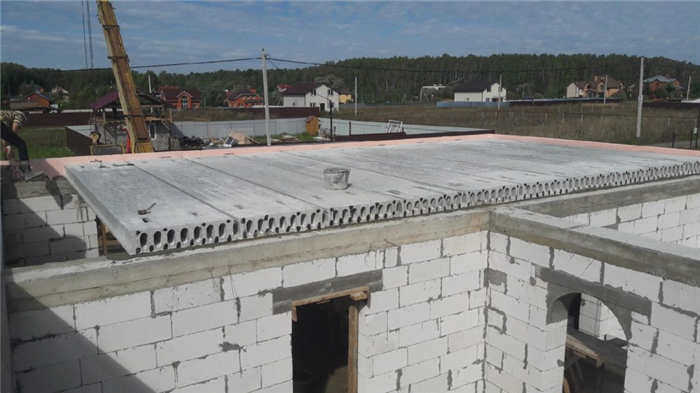

Фото 1. Бетонные плиты для строительства горизонтальной несущей конструкции - Многопустотные железобетонные плиты – это стандартные железобетонные плиты с продольными углублениями, изготовленные из тяжелого бетона.

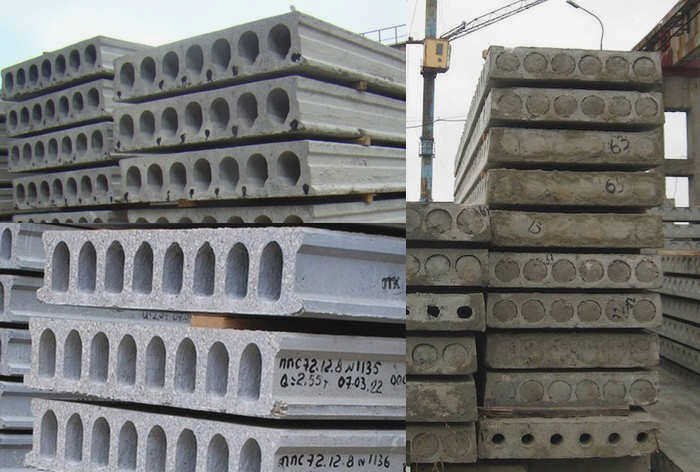

Рисунок 2. Различные типы железобетонных пустотных плит перекрытия
Независимо от типа выбранной плиты важно обеспечить равномерное распределение нагрузки, которую плита будет нести на массивные стены. Для этого, а также для повышения жесткости здания и предотвращения растрескивания блоков необходимо предусмотреть монолитное армирование железобетонной плиты.

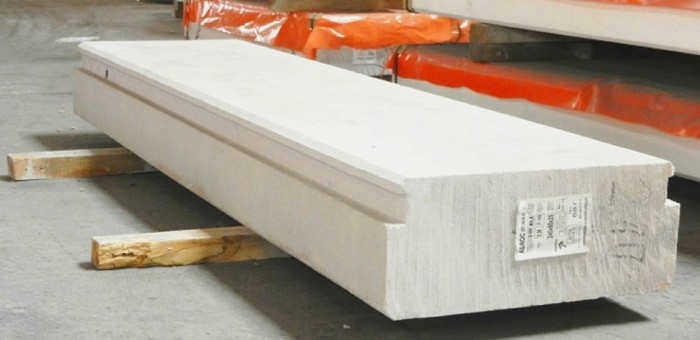

Плиты перекрытия из ячеистого бетона
Плита перекрытия из ячеистого бетона имеет прочную конструкцию, но более легкую, чем монолитные бетонные плиты. Они также характеризуются высокими теплоизоляционными свойствами и точной геометрией, что снижает финансовые затраты на отделочные работы.

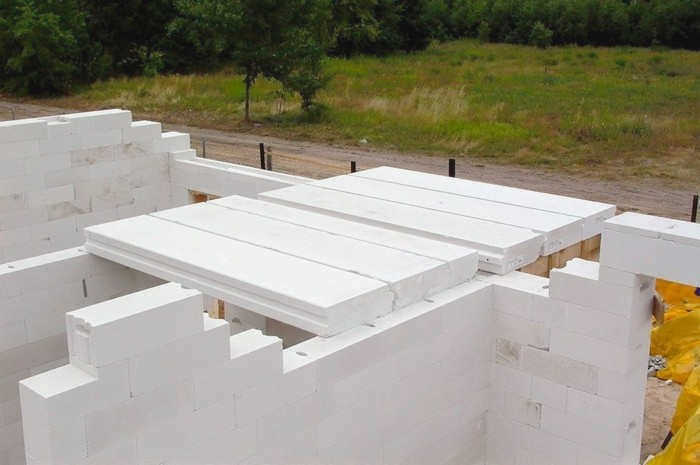

Фото 3. Строительство перекрытия из газобетонных плит
Плиты перекрытия укладываются краном на газобетонные блоки аналогично железобетонным изделиям. Однако важно следить за тем, чтобы плиты как можно плотнее прилегали друг к другу в шпунтах и пазах.
Древесные плиты
Древесные плиты чаще всего выбирают из-за их низкой стоимости строительства, малого веса и простоты монтажа. Еще одним преимуществом является возможность замены прогнивших балок, в то время как восстановление горизонтальных подконструкций из любого другого материала обходится дороже как в финансовом, так и в трудовом отношении.
Существуют некоторые ограничения на использование деревянных перекрытий в домах из газобетона:
- Расстояние между несущими стенами не должно превышать 6 м, иначе древесина будет подаваться, снижая несущую способность горизонтальной конструкции и общую прочность здания.
- Перед использованием древесина обрабатывается антисептиком для защиты от плесени и повышения огнестойкости.
- Расстояние между соседними балками составляет 300-600 мм (в зависимости от сечения балки и предполагаемых нагрузок).
Важно! В районах с высокой сейсмической активностью (выше 8 баллов) деревянные балки не используются для перекрытия газобетонных домов более 2 этажей.
Технология монтажа
Традиционно балки перекрытия в газобетонных домах изготавливаются из цельной древесины или клееного бруса следующих размеров:
- Ширина – 50-200 мм.
- Высота – 200-400 мм.
Поперечное сечение определяется предполагаемыми нагрузками и длиной пролета.

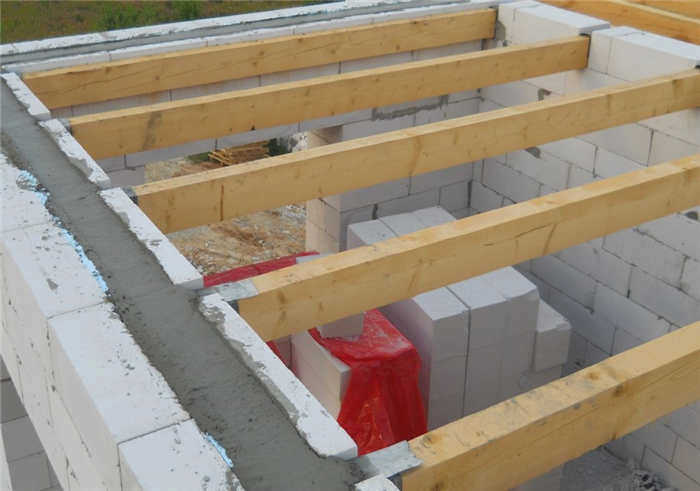

Балки перекрытия укладываются на арматуру, с зоной опирания 120-150 мм в стену. Область балок, которая будет опираться на несущие стены, рекомендуется изолировать рубероидом. Крепление осуществляется с помощью специальных оцинкованных уголков.

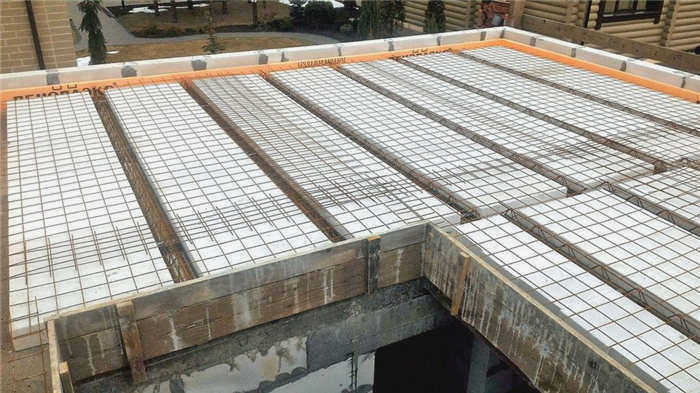

Сборно-монолитное перекрытие
Многие клиенты спрашивают, какие типы перекрытий лучше всего подходят для дома из газобетона. Однозначного ответа здесь нет, так как все зависит от конструктивных особенностей каждого здания – этажности, максимального пролета между вертикальными несущими конструкциями и других факторов.
Однако можно с уверенностью сказать, что сборная железобетонная плита (ПМС) – достойный вариант для домов из газобетона и многих других стеновых материалов. Это обусловлено ее небольшим весом, но достаточной несущей способностью и отличными теплоизоляционными свойствами.
Особенности конструкции

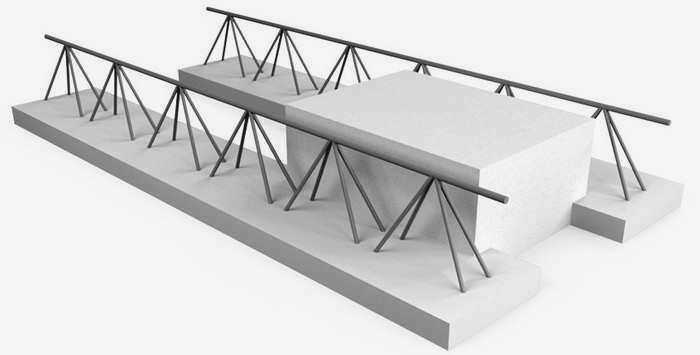

СМП – это легкая и прочная конструкция, которая состоит из следующих конструктивных элементов:
- Балки перекрытия – устанавливаются в пролетах между несущими стенами в газобетонном доме. Они состоят из металлического или бетонного корпуса и закрепленного в нем арматурного каркаса.
- Бетонные блоки – вкладыши со специальными пазами для установки балок – выполняют роль несъемной опалубки. У некоторых производителей можно встретить вкладыши из другого материала.
- Арматурный каркас – изготавливается из мелкой рифленой арматуры в один слой на месте строительства.
- Бетон – заливается в пустоты между рядами блоков и заливается поверх них.
Сборная конструкция SMP позволяет работать в местах с ограниченным доступом (не требуется тяжелое подъемное оборудование) – например, при замене прогнивших или разрушенных деревянных перекрытий второго или первого этажа в газобетонном доме или при реконструкции зданий на узких улицах в центре города. Конструктивная целостность здания при этом не нарушается.
Технология монтажа сборных железобетонных элементов
Сборно-монолитные конструкции собираются в несколько этапов:
Специфика строительства домов из газобетона

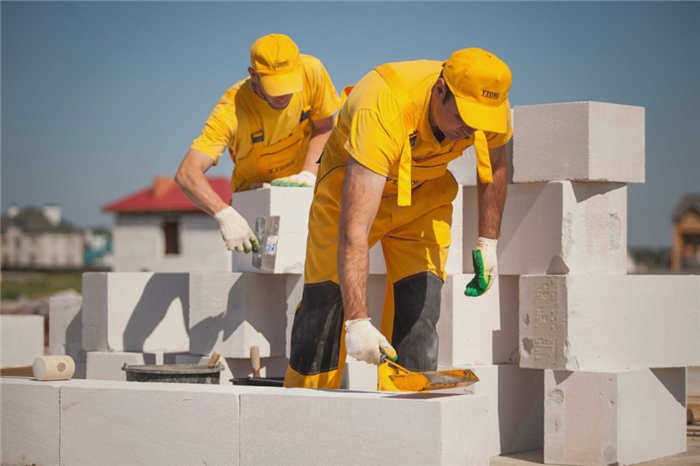

Монтаж газобетонных блоков происходит по общим правилам для штучных строительных материалов – укладка в ряд с перевязкой блоков для лучшего сцепления и армированием кладки. Однако из-за пористой структуры материала и его низкой несущей способности необходимо соблюдать особые правила.
- Кладка должна выполняться не обычным цементно-песчаным раствором, а специальным клеем. Толщина швов в газобетоне не должна превышать 2-4 мм, иначе образуются тепловые мостики и конденсат. Материал начнет увлажняться и разрушаться;
- Ряды газобетонных блоков необходимо армировать горизонтальными арматурными стержнями с вертикальным интервалом в 1 м (или через каждые 3-4 ряда). Это защитит кладку от растрескивания;

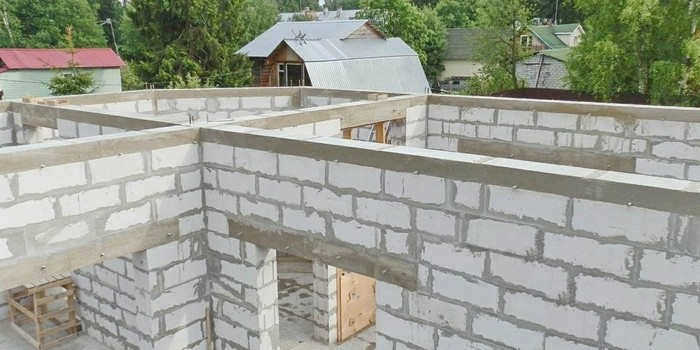

- Под всеми видами нагрузок (плиты перекрытия, оконные и дверные проемы) необходимо устанавливать армирующую полосу – полосу, состоящую из ряда U-образных блоков, заполненных раствором, с арматурным каркасом внутри.
Это не все правила, но большинство технологий монтажа направлены на выполнение этих требований. Кроме того, укладка блоков должна производиться с максимальной точностью и аккуратностью, иначе невозможно будет соблюсти требуемую толщину шва. Ряды должны быть отшлифованы, а их геометрия приведена в соответствие с требованиями кладки. С ячеистым бетоном легко работать, его можно резать ручными инструментами. Блоки могут быть идеально выровнены, главное – точность и аккуратность.
Основная проблема стен из газоблоков – не материал, а неквалифицированные строители. Многие строители, желая сэкономить, нанимают неофициальные бригады, состоящие из необученных, случайных людей. Они не знают правил строительства и не имеют опыта работы с газобетоном. Результатом такой экономии становятся проблемы со всеми частями дома – от фундамента до крыши. Опытные строители не советуют иметь дело с такими "специалистами". Если вы хотите сэкономить, стройте своими руками.
Опирание плит перекрытия
Важным вопросом, возникающим при строительстве домов из газобетона, является размещение плит перекрытия. При проектировании дома часто используются усредненные показатели, которые не дают точного представления о нагрузке на конструкцию. Часто возникают ситуации, когда эти нагрузки принимают критические значения, и у строителей возникают сомнения в несущей способности стен и несущих элементов. Более того, многие начинающие строители не имеют представления о том, как укладывать плиты на стены из ККР, считая, что они должны работать аналогично кладочным конструкциям. Такое невежество приводит к перегрузке стен и ведет к образованию трещин, оседанию и разрушению материала.
Газоблоки от D400 до D600 (наиболее популярны блоки D500) обычно используются для частных домов. Это структурные теплоизоляционные блоки, способные как нести нагрузки (в известных пределах), так и обеспечивать теплосбережение в доме. Помимо классов плотности, существуют классы прочности на сжатие, которые определяют несущую способность газоблоков. Они обозначаются латинской буквой B. Например, класс прочности B2.5 означает, что данный газобетонный блок выдерживает давление 2,5 Н (ньютон), или 25 кг на см2 .

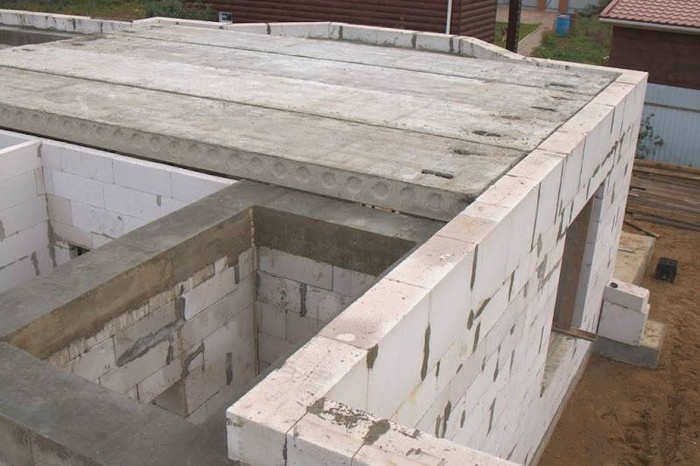

Рассчитав площадь помещения, легко определить допустимую нагрузку на блок или на погонный метр кладки. Это важные цифры, поскольку стены должны выдерживать все поступающие нагрузки. Не кладите плиты перекрытия на газобетонные блоки без армирования. Если вес перекрытия будет слишком велик, верхний ряд блоков будет раздавлен, и здание рухнет. Чтобы избежать такой возможности, строительные нормы предусматривают, что в верхнем ряду кладки, под перекрытием, должна быть проложена армирующая полоса. Это непрерывный ряд U-образных блоков по периметру здания. В полученный канал помещается арматурный каркас, который собирается в виде непрерывной пространственной сетки из 4 полос армированных прутьев (8, редко 10 мм). Затем канал заливают бетоном под верхний слой, дожидаясь, пока он наберет структурную прочность. Торопиться и укладывать пол заранее категорически запрещено.
Виды плит перекрытия для дома из AAC
Существуют различные конструкции перекрытий для дома из ААС, которые различаются по прочности и жесткости, а также по весу и сложности здания. Для того чтобы с уверенностью определить, какой пол лучше для дома из ячеистого бетона, необходимо хорошо представлять себе его конфигурацию и условия эксплуатации.
Полы в доме из ячеистого бетона могут быть выполнены в различных конструктивных формах с использованием соответствующих материалов. Особенно популярны следующие варианты:
- Деревянные балки с дощатым полом;
- Монолитные перекрытия и сборные монолитные перекрытия;
- Сборные железобетонные плиты;
- плиты из ячеистого бетона.
Все эти конструкции отличаются способом сборки и используемым материалом, что придает им свои эксплуатационные характеристики. Давайте рассмотрим их подробнее:

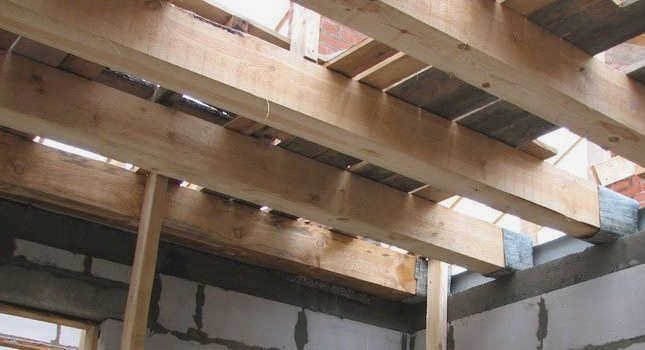

Деревянные панели
Деревянные горизонтальные плоскости в частном доме из газоблоков – недорогой и удобный способ устройства пола. Они обладают важными преимуществами:
- небольшой вес;
- простота монтажа;
- Высокая скорость монтажа (не нужно ждать, пока материал наберет структурную прочность);
- возможность точечного ремонта (прогнившую или треснувшую балку можно заменить, не меняя всей конструкции).
Еще одним преимуществом деревянных панелей является их низкая стоимость, которая часто является основным решающим фактором. Однако у этого вида строительства есть и недостатки:
- Дерево нестабильно, подвержено короблению или гниению;
- Материал легко воспламеняется, что требует дополнительной обработки и мер предосторожности;
- Существует ограничение на длину пролетов (макс. 6 м), чтобы избежать чрезмерного прогиба под нагрузкой;
- в регионах с возможными сейсмическими проявлениями интенсивностью выше 8, деревянные панели допустимы только в домах не выше 2 этажей.
Как выбрать оптимальный тип напольного покрытия
Конкретную конструкцию определяет проектировщик. Однако часто возникают ситуации, когда условия укладки приходится менять уже в процессе строительства. Для этого могут быть разные причины – например, отсутствие подъемного оборудования или необходимых материалов. В таких случаях выбирается альтернативная конструкция в зависимости от имеющихся условий и возможностей.
Чаще всего выбирают деревянные конструкции. Они проще, могут быть установлены небольшим количеством рабочих и не требуют длительного ожидания схватывания влажного раствора. Кроме того, деревянные конструкции легко ремонтировать, что делает их разумным и достаточно эффективным выбором.
Монолитные перекрытия выбирают в тех случаях, когда конфигурация объекта сложная и существует множество точек прохода через плоскость (вентиляционные шахты, лестничные клетки, кабельные каналы и т.д.). Как правило, стандартные железобетонные конструкции не могут быть установлены в таких условиях, поэтому единственным возможным методом является создание сплошной опалубки с заранее размещенными отверстиями для технологических проходов. Это сложная и трудоемкая задача, к которой следует прибегать только в случае необходимости.
Газобетонные плиты используются редко из-за их довольно высокой цены и отсутствия на рынке (зачастую). Однако сам монтаж и последующая эксплуатация не вызывают никаких проблем, материал показывает хорошие эксплуатационные характеристики.
