Угол наклона для канализационной трубы: зачем он нужен, как рассчитывается, правильный монтаж
Одним из условий комфортного проживания в загородном доме является правильная и бесперебойная работа канализационной системы. И если старые чугунные трубы со временем могут потрескаться и дать течь, то благодаря использованию современных полимерных труб эта проблема ушла в прошлое. Но даже новые трубы могут засориться, если их монтаж был выполнен неправильно, поэтому при прокладке важно знать, каким должен быть угол уклона канализации до 1 метра в частном доме.
Для чего делается уклон
Для того чтобы поток воды в канализации вымывал частицы, трубы должны быть проложены под уклоном. При этом уклон канализационной системы должен соответствовать нормам, установленным СНиП. Однако попытка быстрого монтажа или использование неопытных рабочих может привести к серьезным недостаткам дренажной системы:
- Игнорирование правил, отсутствие уклона или очень маленький угол наклона канализационной трубы. Следовательно, поток сточных вод будет слишком медленным, и в трубах начнут образовываться твердые частицы. Это очень быстро приведет к необходимости чистки всей канализационной системы, так как если установлен унитаз, но нет уклона трубы, смыва практически не будет, и фекалии начнут разлагаться прямо в трубах, распространяя запах по всему дому.
- Угол наклона канализационной трубы слишком крутой. В этом случае сточные воды будут проходить по трубам слишком быстро, смывая твердые частицы, но не забирая их с собой. Этот факт снова приводит к засорам в трубах, которые необходимо регулярно прочищать.
Не следует недооценивать нормы, установленные в СНиП, так как они определялись расчетами и наблюдениями на протяжении многих лет.
Как выбрать угол уклона?
При рассмотрении вопроса об уклоне канализационной трубы мастера прибегают к правильным методам установки уклона, принимая во внимание следующее Чего не следует делать:
- Делать уклон на основе острого угла наклона. С одной стороны, этот метод удобен, так как вода будет быстрее доходить до места назначения. С другой стороны, срок службы трубы значительно сократится. Частицы мусора, грязи или других загрязнений могут оставаться в трубе при быстром стекании воды, вызывая засорение. Кроме того, фекальные фракции не смогут покинуть трубу. Слишком большой угол или противоположный уклон особенно негативно скажется на работе канализации. Поэтому данный метод не совсем корректен, так как необходимо учитывать минимальный и максимальный углы. Информацию об этом можно найти в нормативной документации (см. ниже).
- При установке водостоков необходимо учитывать минимальный уклон или отсутствие уклона. Этот метод совершенно неправильный, так как игнорирование уклона приведет к застою воды.
Уклон должен быть сделан на основании требований нормативных документов и специальной литературы. Наиболее правильный метод.
Зачем рассчитывать уклон?
Создание уклона позволяет избежать канализационного уклона:
Стоячая вода. Довольно распространенная проблема для всех, у кого есть канализация.
Застой. Если это произойдет, то воздушные сифоны (обратные клапаны) вскоре станут бесполезными, и вокруг будет стоять неприятный запах. Если такая же проблема возникнет на стенках основной трубы, вся канализационная система выйдет из строя.
Разрыв трубы.
Благодаря оптимальному потоку жидкостей нежелательное скопление не произойдет. Также предотвращается коррозия поверхностей конструкций.
Раньше при прокладке канализации в жилых домах уклон 1-метровой канализационной трубы не рассчитывался и часто не соблюдался. Это приводило к постоянным сбоям в работе системы и регулярным ремонтам.

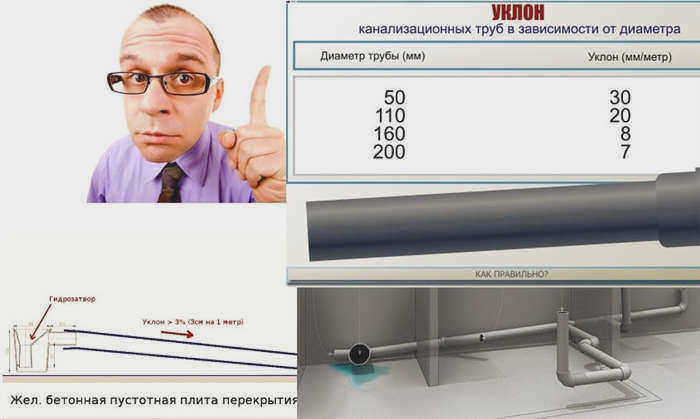

Возможные уклоны канализационных труб на погонный метр
Два показателя – наибольший и наименьший – определяются диаметром труб. Сам уклон рассчитывается на основе определения на погонный метр. Например, если диаметр конструкции составляет 110 ммто минимальный уклон должен быть не менее 20 мм (2 см) .. С увеличением размера уклон дренажной трубы уменьшается.
Чтобы рассчитать уклон дренажной трубы на 1 метр, вычислите отношение ее высоты к длине конструкции. Таким образом, при d50 мм и длине конструкции 1 метр, необходимо опустить нижнюю часть трубы на 0,03 м (3 см).
С помощью этой формулы можно учесть любую длину трубы, будь то 10 метров или 400 сантиметров.
Иногда уклон рассчитывается в градусах, но это часто бывает неудобно. Существуют также онлайн-калькуляторы для определения правильного уклона. В них есть программа расчета.

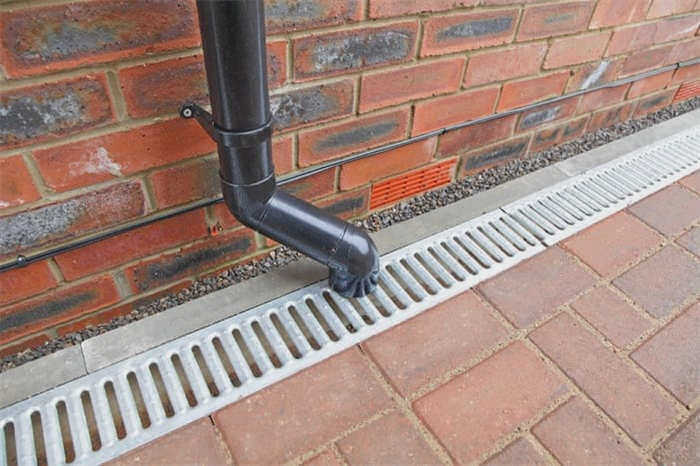

Полезное – внешние дренажные системы
Что не так с крутым уклоном?
Минимальный уклон труб в дренажной системе, помимо максимального, также регулируется.
Существует распространенное заблуждение, что чем круче уклон, тем лучше. Любительские фразы звучат следующим образом: "Есть уклон – хорошо, пойдет!", "Больше – не значит меньше. ', "Сделай больше – все пройдет вмиг" и так далее. Такое часто можно услышать не только от клиентов, но и от строителей и прорабов, которые пытаются доказать свой профессионализм во всех областях домостроения.
Согласно пункту 18.3 СНиП 2.04.01-85* "максимальный уклон трубопроводов не должен превышать 0,15" (это соответствует уклону 15 см на погонный метр).
Прокладка трубопровода с уклоном, превышающим оптимальный, также приводит к заиливанию трубопровода. Это происходит потому, что в этом случае вода стекает слишком быстро, а другие частицы без жидкости застревают в трубе.

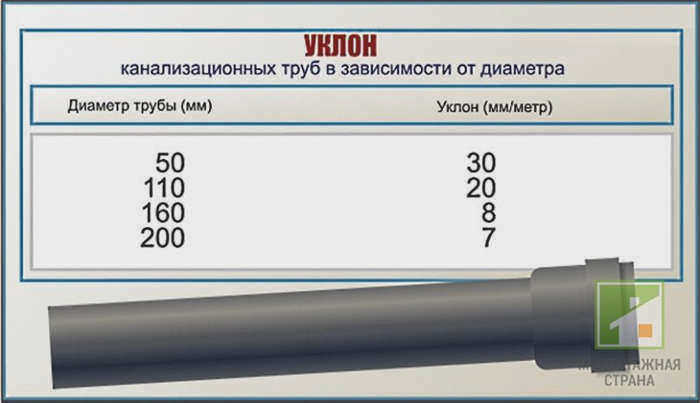

Основные требования к уклону Уклон канализационной трубы согласно СНиП:
- Уклон канализационной трубы – 110 – 2 см на 1 метр.
- Уклон канализационной трубы 50 – 3 см на 1 метр.

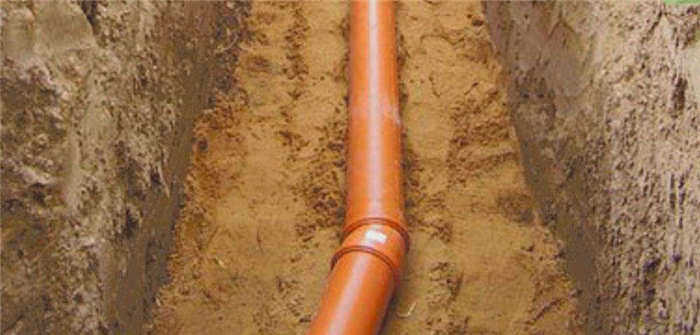

Технология укладки труб.
Правильная технология укладки заключается в следующем: сначала роем траншеи увеличенной глубины. Затем делаем песчаную подушку толщиной 10 – 15 см, насыпаем ее и укладываем на нее фанеру.

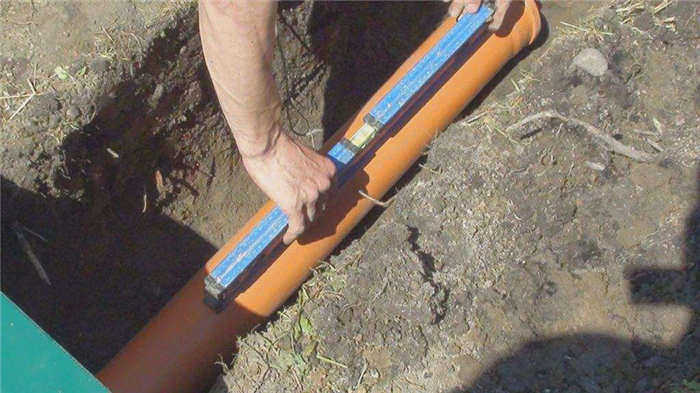

Проверьте уклон – на небольшом расстоянии (до 10-15 метров) эту работу можно выполнить с помощью спиртового уровня со специальной отметкой, соответствующей уклону 2 см/м!
В районах со сложным рельефом или значительной длиной укладки мы настоятельно рекомендуем использовать выравниватель.
Засыпьте трубы песком и, чтобы предотвратить дальнейшую усадку, засыпьте и уплотните его.
Подрезка стыков обязательна – под трубой не должно быть пустот!
Засыпьте песком 10-15 см поверх трубы и верх траншеи естественным грунтом, вынутым при рытье.
Как измерить уклон уже установленной системы?
Если система работает хорошо, проверять ее не нужно.. Однако если возникли проблемы в виде постоянных засоров или трещин, обратите внимание на проблему. Возможно, потребуется демонтаж канализационной системы и прокладка новых соединений.
Проверить, достаточен ли уклон, можно, положив на трубу строительный уровень с сантиметровыми делениями. Каждая шкала обозначает уклон в 1 см.
Лазерный измерительный прибор с транспортиром является более точным. Проверьте в нескольких точках: возле стояка, магистральной трубы, подводящих труб и т.д.
При реконструкции существующей магистральной трубы, которая не была повреждена, проще выбрать все элементы с аналогичными размерами. Перед заменой начертите схему, показывающую существующий уклон. Это облегчает соблюдение заранее заданных параметров.
Как правило, коммуникационные системы совершенно незаметны.Поэтому важно тщательно и продуманно спланировать расположение (включая угол наклона), например, рассчитать мельчайшие детали, чтобы не пришлось исправлять ошибки.
Особое внимание следует уделить качеству монтажа. Необходимо записать схемы, чтобы знать, где проходит каждая труба и какую нагрузку она несет.
Соблюдение уклона трубопровода, правильный выбор диаметра трубы и качественный монтаж – залог эффективной дренажной системы, не требующей частой очистки.
