Сам слив подключается к канализации с помощью трубы 40 или 50 мм. Я предпочитаю использовать трубу 50 мм, но думаю, что это не самое важное решение, так как труба 40 мм тоже подойдет. Если выход слива составляет 40 мм, что часто бывает, мы рекомендуем использовать переходник сразу после слива при установке трубы 50.
Определение высоты будущего слива для душа
Первый вопрос, который необходимо рассмотреть, – это высота горизонтального выхода сливной трубы. Поскольку это напрямую влияет на высоту будущего слива, необходимо оценить высоту у слива.
Об уклонах труб: в статье о сточных водах я упоминал СП 30.13330.2016, где для труб диаметром 50 и 40 мм рекомендуется уклон 2-2,5 сантиметра на метр трубы. На практике это крутой уклон, и зачастую его невозможно реализовать. Поэтому я склонен игнорировать это положение и делать уклон (при крайней необходимости) 1-1,5 см на метр трубы.
Может оказаться, что при соблюдении всех уклонов водосточных труб потребуется очень высокий люк, который окажется неудобным в использовании. Одним словом, в процессе оценки всех уклонов канализационных труб может возникнуть четкая мысль о том, что необходимо вмешаться в конструкцию стояка и опустить горизонтальный выпуск ниже существующего.
Что касается слишком большого веса конструкции – с этой проблемой можно справиться, используя керамзитобетон или другие методы. По моему опыту, у меня были душевые, которые были на 30 сантиметров выше основного пола.
Бордюр и перила: быть или не быть?
Еще один момент, который следует рассмотреть, – это то, должен ли душ иметь стеклянную душевую кабину или шторку. Почему это важно:
1. При наличии ограждения нет острой необходимости в бортах душевого поддона, стеклянная перегородка предотвратит переливание воды за пределы душа. По крайней мере, большинство ограждений предотвратит переливание воды через поддон без бортиков.

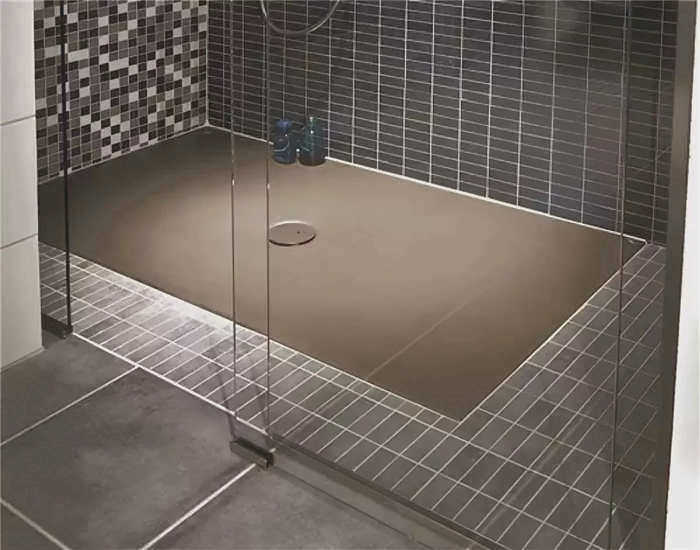

2. Наличие стеклянной перегородки позволит наилучшим образом использовать площадь чаши, поскольку ограждение можно разместить вдоль внешнего края чаши. Если используется душевая шторка, ее следует разместить над краем внутри конструкции, чтобы предотвратить стекание воды на основной пол санитарного узла. Кроме того, наличие душевой шторки требует больше внутреннего пространства, так как в стесненных условиях шторка будет соскакивать с бортика и проливать воду на пол.
3. Стеклянные душевые двери стоят довольно дорого.
4. Также к недостаткам ограждения можно отнести сложность очистки: если само стекло можно хорошо вымыть специальными чистящими средствами, то идеально отмыть все стыки и резинки – нереальная задача.
5. Для использования шторки необходима высота не менее 4-5 сантиметров. Если поддон считается слишком высоким, окантовка сделает всю конструкцию еще выше.
Ширина плинтуса необязательна, если он планируется. Она может составлять всего 5 см в простом варианте (менее 3 см без плитки), но необходимо учитывать доступное пространство и удобство. Если места достаточно, лучше расширить борт. Например, бордюр 12,5 см. (Бордюр шириной 12,5 см, например, очень удобен, и на него можно спокойно встать ногами. Наступать на узкий бордюр шириной 5-6 см очень неудобно, и вы вынуждены постоянно ходить по нему.
Поэтому при проектировании поддона важно учитывать преимущества и недостатки отсутствия поручня. Поделюсь своим мнением: если у вас есть возможность сделать душ побольше, лучше выбрать душевую ширму – это будет лучший вариант. Если же у вас недостаточно места, то лучшим вариантом будет ограждение.
Строительство душевой кабины в деталях
Как уже упоминалось ранее, неправильная организация и установка приводит к накоплению жидкости, что приводит к сырости и плесени. Уклон в душевой кабине должен соответствовать СНиП. В строительных нормах и правилах указаны критерии установки душевого поддона, необходимый уклон слива, крепление основных элементов и установка запорной арматуры и другого сантехнического оборудования. Нет необходимости читать весь перечень правил. Достаточно обратить внимание на рекомендации по уклону сливных труб и установке полов. Согласно существующим рекомендациям, работы должны проводиться таким образом, чтобы уклон душа в сторону слива уменьшился в 0,01-0,02 раза, или на 1-2%. Это означает, что при ширине душевого поддона или кабины 1 метр уклон должен составлять 1-2 см.
Учитывая рекомендации СНиП, проектировщики предпочитают выбирать среднее значение между нижним и верхним коэффициентами, которое составляет примерно 1,5 см. Уклон пола душевой кабины обеспечивает надлежащий слив и предотвращает скапливание воды на дне поддона.
Правильный уклон пола
Помимо уклона, при проведении строительных работ рекомендуется учитывать расположение слива. Мы рекомендуем размещать слив по центру, чтобы обеспечить правильный слив, добиться равномерного уклона и сэкономить на напольном покрытии. Допускается размещение слива в одном углу душевой кабины. Однако в этом случае существует высокий риск ошибок. Не рекомендуется выполнять работу самостоятельно, если вы не обладаете достаточной квалификацией. Существуют готовые конструкции. Они состоят из внешнего корпуса, который определяет периметр объекта, и пластиковых маяков, которые служат направляющими для слива. Кроме того, пластиковые направляющие служат основанием для гидроизоляционного слоя, стяжки и плитки. Однако недостатком такого подхода является его стоимость. Рассматриваемые конструкции стоят недешево. Поэтому многие предпочитают использовать в качестве направляющих гипсовые фонари или деревянные конструкции.
Как правильно и эстетично расположить дорожку?
В большинстве случаев редко удается разместить напольный слив в середине душевого канала. Это может быть обусловлено техническими причинами и размерами установки. Поэтому установка трапа должна быть выполнена таким образом, чтобы вода могла нормально стекать. Дренаж предполагает оптимальное расположение и организацию угла наклона сливных труб по отношению к соединению с центральным стояком. Согласно рекомендациям СНиП, при строительстве душевых и подключении сливов следует использовать трубы диаметром 40-50 мм, уклон которых должен быть выполнен с коэффициентом в диапазоне 0,03-0,15. Иными словами, допускается уклон в 3 см на погонный метр сливной трубы. При формировании уклона пола душевой кабины следует учитывать наклон плоскостей поверхности и подбирать для этого подходящую плитку. Наиболее практичным и эстетически необычным решением является мозаичная плитка. Мелкоразмерные плитки легко укладываются в любой плоскости, предоставляя широкие возможности для создания трещин и сведения уклона к одному уровню. Более того, под мозаикой нет необходимости в строгих четырехугольных плоскостях.
Укладка пандуса
Если в качестве напольного покрытия будут использоваться обычные или крупные плитки, их необходимо подрезать по краям разрыва, чтобы создать зазоры и снизить уклон к переходу. Исключением является квадратное дно корыта с переходом, расположенным точно посередине.
Схема укладки плитки
Для укладки крупной плитки можно использовать несколько различных схем. Выбор конкретной из них зависит от конструкции используемого душевого слива (продолговатый, круглый, квадратный), а также от количества используемых плиток. Уклон пола душевой кабины требует клиновидной резки плитки и тщательной укладки. Такой подход требует большой осторожности от плиточника во время строительных работ.
Разметка
Первое, что необходимо сделать, это отметить линию, проходящую через центр слива, которая совпадает с линией стяжки или просто с центральной линией, если уклон будет облицовываться плиткой с помощью плиточного клея. В случае с тротуаром по периметру это будет диагональная линия, а через нее – линия, параллельная стенам. Для удобства вместо линии может быть натянута струна. Стоит отметить, что при укладке плитки крестом разметку можно перенести с оси перехода на край, как на первом рисунке этой публикации.

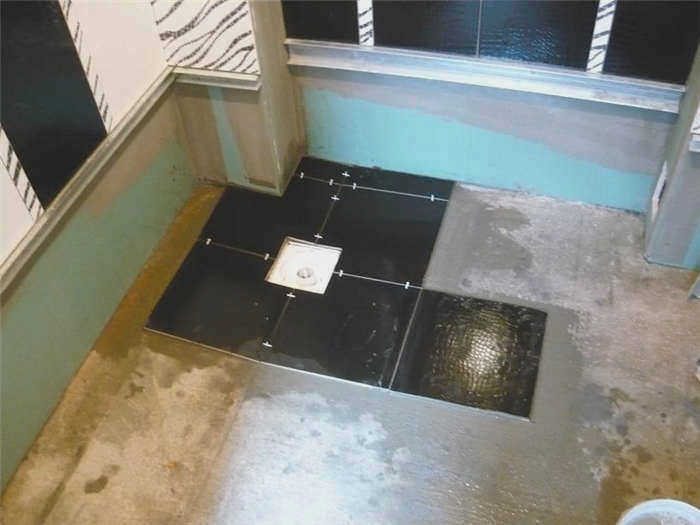

Следующим шагом будет разметка и вырезание четырех плиток, образующих плоскости вокруг слива – это основание. Отмеченная ранее линия должна четко совпадать с одной из поперечных линий, образованных швами между плитками. Вырезанные швы на керамограните следует сразу же зачистить абразивным диском по камню (алмазная резка, абразивная зачистка).

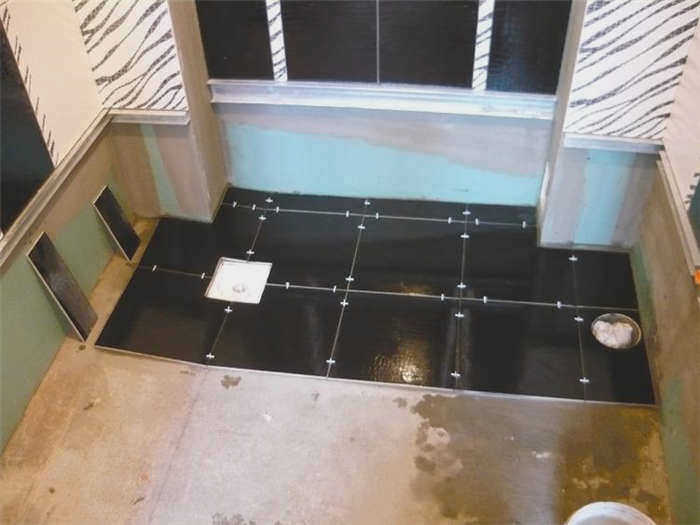

Установите обрезанные плитки на напольный слив, учитывая толщину клея. Убедитесь, что слив хорошо прилегает и что обрезанные края прилегают друг к другу без переступания. Если все в порядке, можно приступать к укладке.
Укладка
Подготовленные плитки укладываются с минимальным количеством клея вокруг слива. С помощью спиртового уровня убедитесь, что плоскости наклонены точно в направлении перехода. Мы получили четыре отдельные плоскости, которые послужат основой для формирования четырех плоскостей, наклоненных в направлении слива. Используя более длинный спиртовой уровень или линейку, проверьте каждую плитку, как плоскость будет выходить дальше, достаточен ли наклон или плоскость слишком плотная и под линейкой нет места для клея и керамогранита.
Совет: Для укладки плитки лучше использовать более толстый пластиковый метчик, например, 2,5 мм. Это облегчит создание красивых швов при сложных работах.

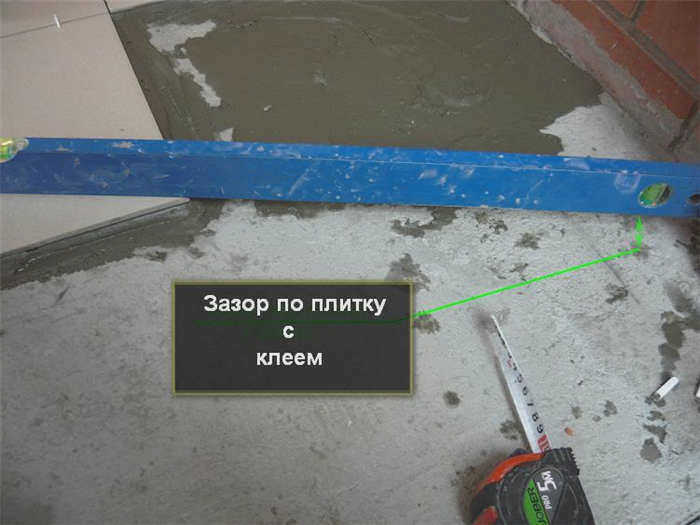

В идеале под уложенной плиткой должно оставаться пространство в несколько миллиметров для клея.

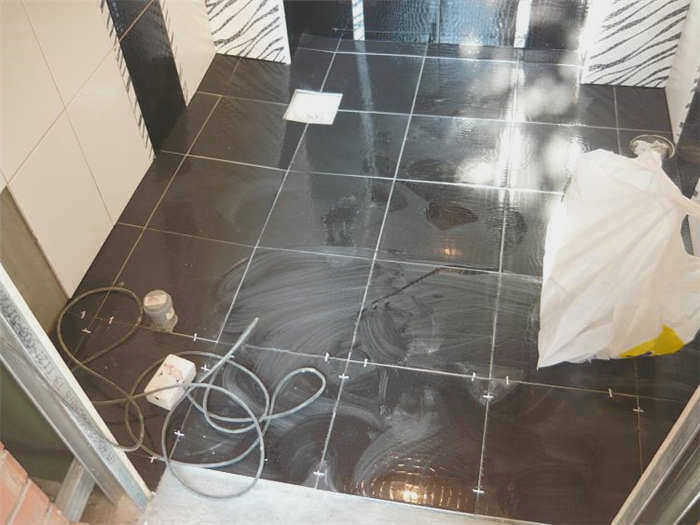

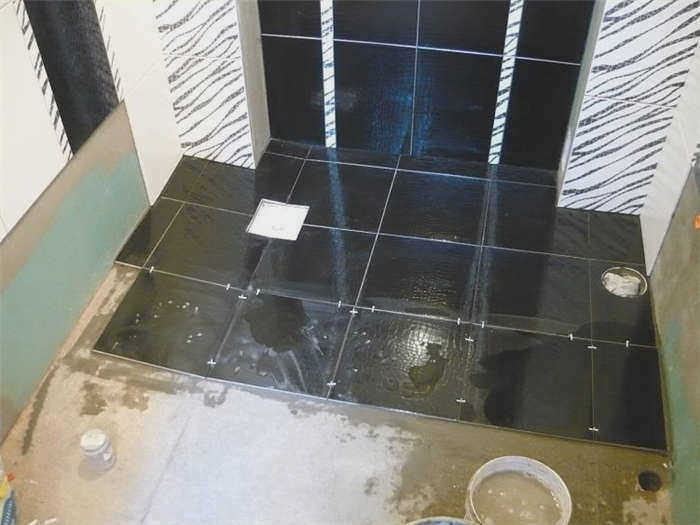

Продолжайте укладку в таком порядке, чтобы ряды укладывались в одной из четырех плоскостей, в направлении от слива. Первую плитку в ряду следует укладывать от предыдущего ряда и отмеченной линии, а затем довести ряд до стены или другой границы плитки. Обратите внимание, что при работе на наклонной стяжке с "болтовыми" плоскостями (см. предыдущий пост) слой плиточного клея будет увеличиваться по мере удаления от слива и оси излома. При работе на ровном основании без уклона слой клея, естественно, увеличится еще больше и может превысить все допустимые нормы (именно поэтому вы в первую очередь заливаете стяжку с уклоном).
Следует четко понимать, что крест, образованный швами от пандуса, будет разбивать плоскости. При укладке нескольких плиток один При укладке нескольких плиток в одной плоскости прикладывайте к швам небольшой спиртовой уровень, чтобы они не смялись.
Установка маяков
По моему опыту, существует два метода укладки стяжки: простой и быстрый метод, который имеет много недостатков, или более сложный, но очень качественный метод. Давайте рассмотрим оба метода. Кстати, в обоих случаях не имеет значения, центрирован пандус или смещен в сторону. И не забудьте про индивидуальный градиент, подходящий для вашего конкретного случая.

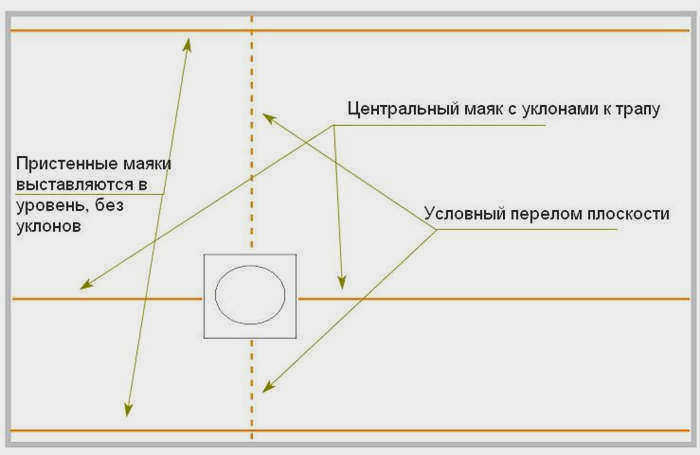

Простой метод требует всего трех сигналов: два параллельных, расположенных как можно ближе к противоположным стенам, и один центральный, на оси пешеходной дорожки. Средний маяк также параллелен двум другим, но обе его половины наклонены в сторону прохода. Настенные маяки не наклонены, а установлены на максимальной высоте.

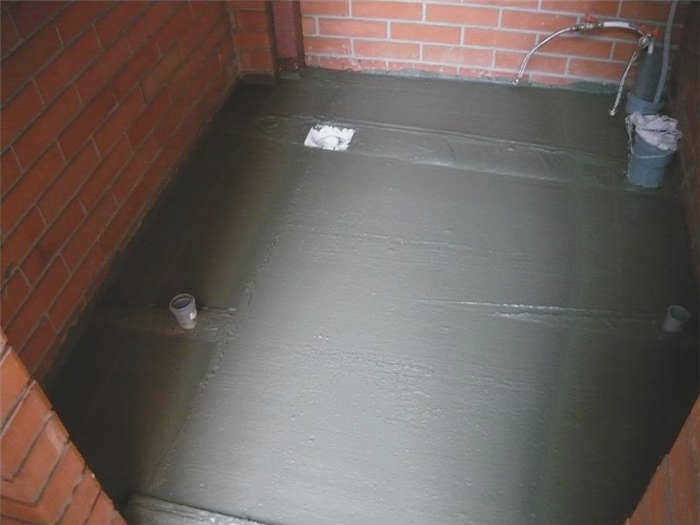

Это дает четыре плоскости, наклоненные в направлении пересечения. Границами плоскостей будут центральный сигнал и условная линия разрыва.
Основными преимуществами этого метода являются скорость и простота установки. Важной особенностью является то, что прямоугольные плитки не нужно будет подрезать по краям излома, даже если переход находится далеко от центра комнаты. Как видно на схеме, в результате получаются четыре наклонных края, которые перпендикулярны друг другу, независимо от места установки дорожки на полу. Эта схема хорошо подходит для вытянутых проходов, угол между поверхностями не меняется, и поэтому прямоугольные плитки не нужно подрезать на сгибах плоскостей. Если планируется укладка мозаики, этот момент не имеет значения.

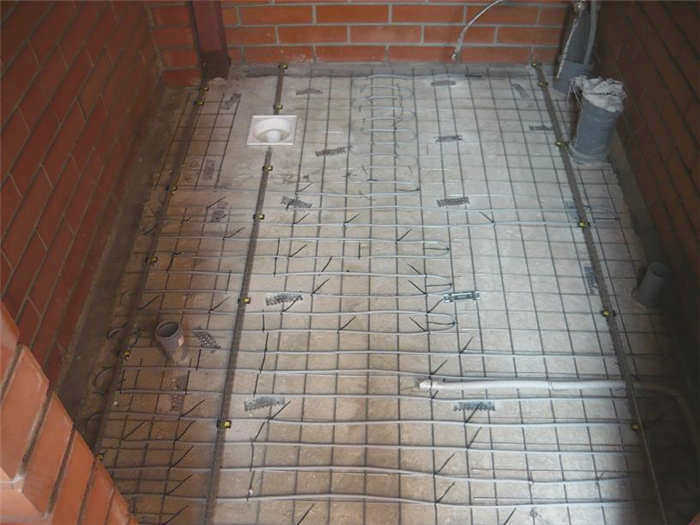

На этой фотографии видно, что крайние фонари размещены довольно далеко от стен из-за наличия труб и других технических неудобств. По возможности следует избегать такого расстояния от стен, поскольку между стеной и фонарным столбом перед рампой неизбежно будет возвышение.
Основная проблема такого решения заключается в том, что плоскости становятся слегка "винтовыми". Чем меньше помещение и чем круче уклон, тем более выраженным и проблематичным становится этот эффект. Поэтому при укладке плитки слои плиточного клея возле стен могут вызвать проблемы.

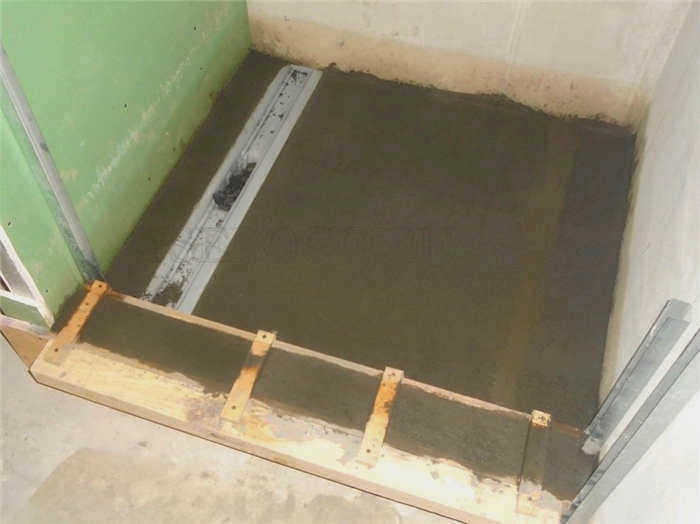

Заливка
Для заливки тонких слоев толщиной 1-2 сантиметра (начиная с самого тонкого) обычного цементно-песчаного раствора недостаточно. Для создания таких тонких слоев необходимы специальные смеси, которых сейчас много. Подходят как плиточные клеи, так и специальные смеси для выравнивания пола, позволяющие делать слой 0-5 мм.

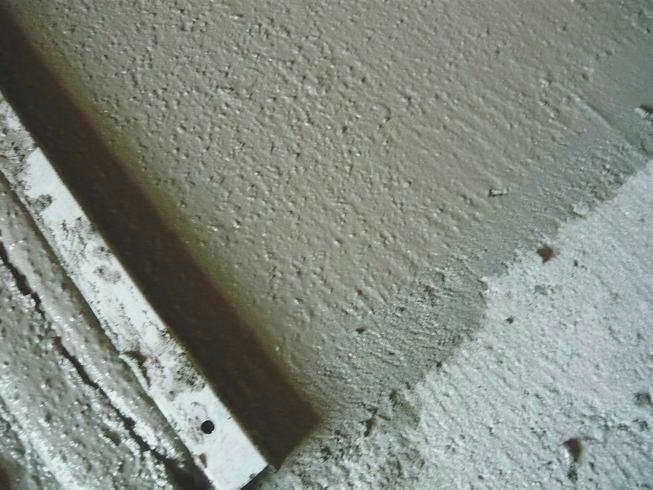

В качестве шаблона можно использовать отрезок профиля UH, уложенный острыми краями на стяжку. Удобство заключается в том, что правило можно в любой момент укоротить с минимальными усилиями, и это, конечно, нужно сделать.
Импровизированное профильное правило берется с небольшим запасом по длине, поэтому выравнивается только первая плоскость или половина всей стяжки (при первом способе). Чтобы не повредить уже сформированную соседнюю плоскость, молдинг следует обрезать почти "заподлицо" с шириной между стяжками, с запасом всего в 1-2 сантиметра. При втором способе плинтус многократно укорачивается по мере продвижения от края к сливу.

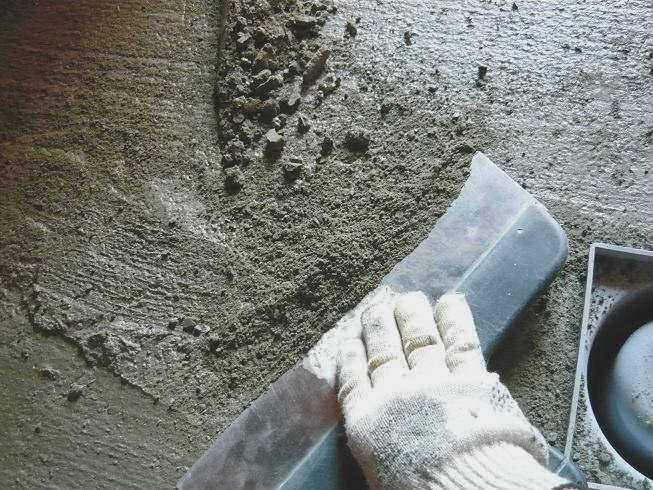

Когда невозможно выровнять некоторые участки рейкой, например, возле слива в первом способе или если на пути стоит выступающая труба, раствор наносится на недоступный участок с запасом, а после схватывания смеси неровности удаляются острым шпателем. При устранении нахлестов следует придерживаться правила выравнивания смежных плоскостей. Важно не ждать слишком долго, чтобы очистить закладки, но сделать это не позднее следующего дня, иначе потом будет трудно удалить излишки.

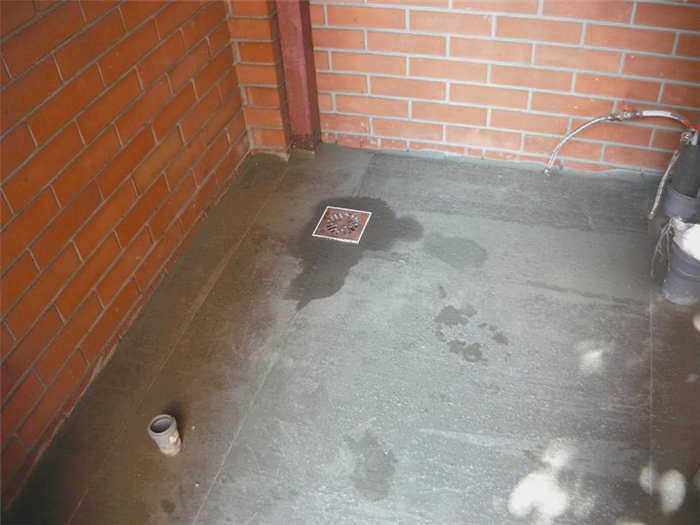

На этом наша публикация завершена. У нас есть готовая стяжка с уклонами для дренажа, а в следующей публикации мы расскажем, как укладывать плитку.
