Уклон канализационной трубы на 1 метр

Если планируется установка крупных объектов, таких как бассейны на заднем дворе, большие ванны или тропические души, диаметр и уклон труб должны быть рассчитаны в соответствии с документацией производителя. Кроме того, необходимо учитывать уклон пола в помещении, где будет производиться монтаж.

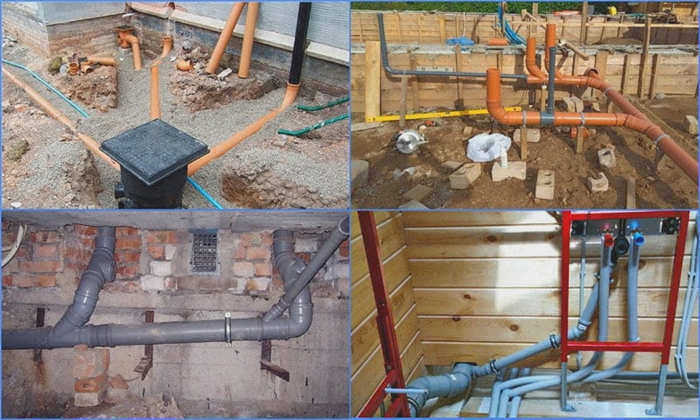

Уклон канализационной системы

Уклон канализационной системы

Уклон канализации является важным аспектом при проектировании внутренних и внешних канализационных систем. Неправильно рассчитанный уклон канализации может привести к частому обслуживанию, проблемам с дренажом и повреждению всей системы.

Некоторые специалисты пытаются добиться максимального уклона канализации, а другие не добиваются его вообще – оба варианта одинаково неправильны. Если уклон рассчитан неверно, это может привести к следующим последствиям:

• Слишком крутой уклон может привести к заиливанию и засорению труб крупными предметами и мусором, которые часто попадают в канализацию. Если жидкость в такой системе течет слишком быстро, срок ее службы сокращается из-за засорения и заиливания.
• Слишком малый поток может привести к засорению и застою сточных вод в системе, что может иметь серьезные негативные последствия как для пластиковых, так и для металлических канализационных систем. Если в пластиковых системах стыки будут максимально заделаны, то в металлических системах целостность трубопровода может быть нарушена коррозией по всей его длине.

Существует несколько вариантов расчета правильного уклона канализационной трубы, которые рассчитываются в зависимости от диаметра и длины трубы, при этом проще всего определить угол наклона, используя готовые данные из СНиП.

Уклон канализационных труб на метр

Уклон канализационной трубы всегда рассчитывается на погонный метр, т.е. если рекомендуется уклон трубы 1 см/метр, а длина трубы составляет 10 метров, то начальная точка будет на 10 см выше конечной.

Уклон слива на метр не является фиксированной величиной – он может меняться в зависимости от диаметра трубы (чем больше диаметр, тем меньше уклон) и наличия или отсутствия твердых частиц в сливе (некоторые специалисты утверждают, что слив из ванной комнаты или раковины можно смело подключать к стояку без уклона, так как эти сливы собирают только жидкие отходы, но следует отметить, что длина такой трубы должна быть небольшой, с последующим подключением к стояку или общей системе сбора сточных вод).

Зачем нужен уклон и от чего он зависит?

В отличие от водопроводной системы, сточные воды отводятся по трубам под действием естественной силы тяжести без напора, поэтому для их транспортировки к месту сбора необходим уклон.

Минимальные значения уклона, определенные экспериментально с учетом различных факторов, указаны в нормативных документах, поэтому уменьшение уклона приведет к сбоям в работе и частым засорам канализационной системы.

Угол наклона канализационной трубы зависит от следующих факторов:

• Диаметр трубы: с увеличением диаметра угол наклона уменьшается.

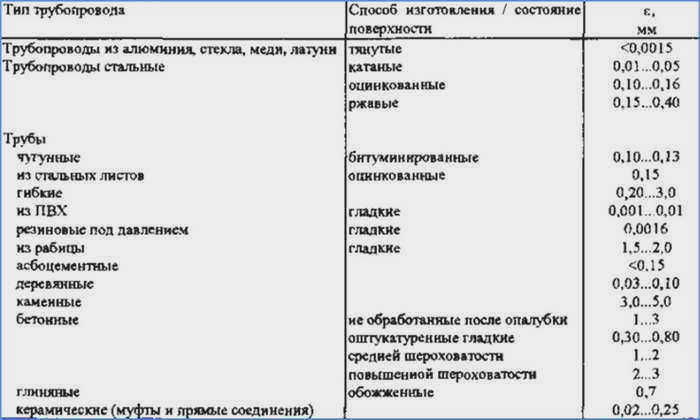

• Материал трубы: в трубах с шероховатым покрытием угол наклона больше из-за большего сопротивления потоку. Трубы из поливинилхлорида (ПВХ), используемые для индивидуальной прокладки канализации, считаются гидравлически гладкими, бетонные трубы имеют наибольшую шероховатость.
• Проектирование канализации: Магистраль с большим количеством изгибов и поворотов имеет большее гидравлическое сопротивление, чем прямая линия, и поэтому требует большего уклона при прокладке.

Какой уклон должны иметь канализационные трубы?

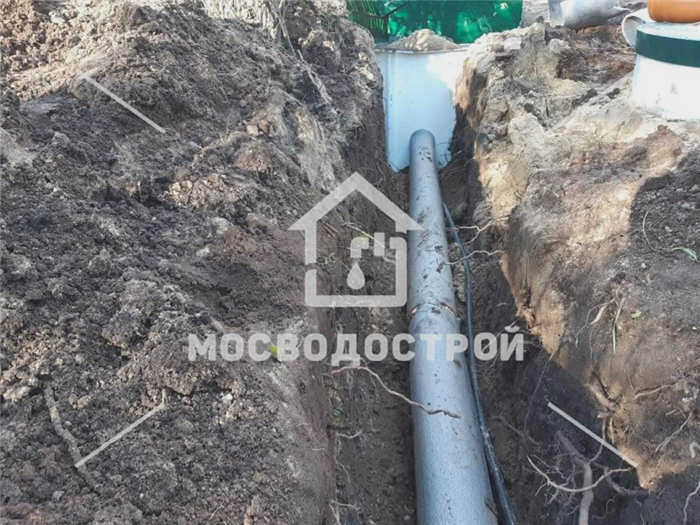

Уклоны труб для систем наружной самотечной канализации регламентируются СНиП 2.04.03-85, пункт 2.41 устанавливает следующие минимальные значения на погонный метр для всех систем

• 8 мм – при использовании труб диаметром 150 мм;
• 7 мм – для канализаций, проложенных с использованием труб диаметром 200 мм.

СНиП 2.04.01-85 по внутреннему водоснабжению и канализации зданий в пункте 18 (Расчет канализационных сетей) рекомендует следующий уклон канализационных труб на метр

• 30 мм – при установке труб сечением 40 мм или 50 мм;
• 20 мм – если канализационная труба имеет диаметр 85 мм или 110 мм.
• Максимальный уклон трубы не должен превышать 150 мм на погонный метр.

В случае открытых ливневых канализаций уклон и размеры канализационных труб следует выбирать исходя из условия их самоочищения под действием скорости потока дождевой воды. Заполнение ливневых коллекторов в дренажной системе допускается до 0,8 их высоты, допустимая ширина – не менее 200 мм.

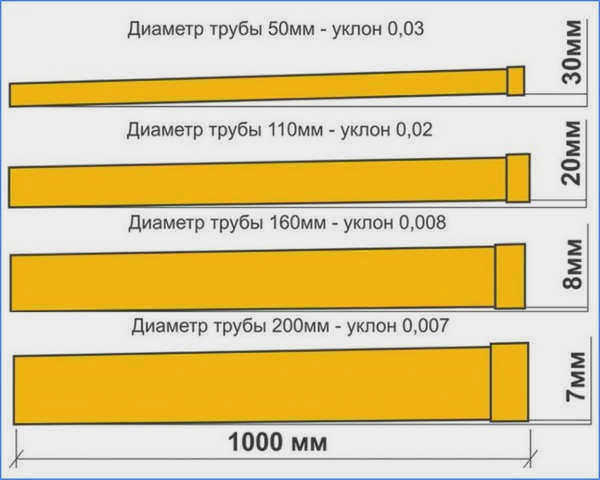

Исходя из регламентированных значений уклонов, приведенных в СНиП, аналогичные нормы на 1 погонный метр приняты для типовых бытовых канализационных труб из ПВХ:

• 30 мм – уклон канализационной трубы 50 мм для бытовой канализации;
• 20 мм – при использовании трубы 110 мм;
• 8 мм – при прокладке трубы 160 мм, которая не часто используется для индивидуальной канализации.

Правильный уклон

Как определить уклон трубопровода? Используйте СНиП, где все значения приведены в виде десятичных дробей: 0,035, 0,025 и т.д. Дробь указывает на разницу в высоте между верхним и нижним концами 1 м участка трубы.

Например, 0,035 означает, что верх трубы на 35 мм выше, чем низ.

Длина большинства труб обычно превышает 1 м. Поэтому для расчетов используется формула: требуемый уклон умножается на общую длину участка трубы. Например, нам нужно уложить 10-метровую трубу с уклоном 3,5 см на 1 метр. Таким образом, разница между верхним и нижним концами метрового участка составляет 35 мм. Каково окончательное значение? Умножьте 3,5 см на 10 м. Вы получите 35 см, т.е. нижний конец 10-метровой трубы будет на 35 см ниже верхнего конца, если провести гипотетический горизонт.

Как зависит уклон от диаметра трубы?

Канализационные трубы, как внутренние (внутри здания), так и внешние (снаружи здания), устанавливаются с уклоном, угол которого во многом зависит от диаметра трубы. Чем меньше это значение, тем круче уклон. СНиП рекомендует выбирать уклон канализационной трубы на 1 метр на основании таблицы:

Соблюдение указанных параметров обеспечивает оптимальную работу дренажной системы. Если рекомендованный уклон установить невозможно, его следует уменьшить до минимально допустимого значения. При этом риск засорения увеличивается, но незначительно.

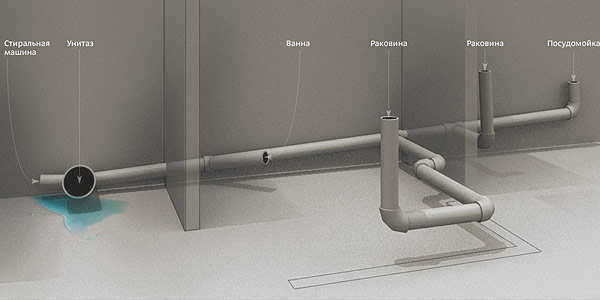

Наклон внутренней трубы

Как измерить уклон установленной системы?

Если система работает исправно, ее не нужно проверять.. Если же возникают проблемы в виде постоянных засоров или трещин, следует искать причину проблемы. Возможно, потребуется демонтаж канализационной системы и прокладка новых соединений.

Проверить, достаточен ли уклон, можно, поместив на трубу строительный уровень с сантиметровыми делениями. Каждая деления обозначает перепад в 1 см.

Лазерный измерительный прибор с транспортиром является более точным. Проверьте в нескольких точках: возле стояка, главной трубы, подводящих труб и т.д.

При реконструкции существующей магистральной трубы, которая не была предметом претензий, проще выбрать все компоненты с аналогичными размерами. Перед заменой следует начертить схему, показывающую существующий уклон. Это облегчает соблюдение заданных параметров.

Как правило, коммуникационные системы совершенно незаметны.Поэтому важно тщательно и продуманно спланировать схему (включая угол наклона), например, просчитать мельчайшие детали, чтобы не пришлось исправлять ошибки.

Особое внимание следует уделить качеству монтажа. Следует записать схемы, чтобы знать, где проходит каждая труба и какую нагрузку она несет.

Соблюдение правил уклона труб, выбор труб нужного диаметра и качественный монтаж обеспечат эффективную работу вашей канализационной системы без необходимости частой очистки.
