Каков минимальный уклон крыши из профилированного листа?

Профилированный лист довольно часто выбирают в качестве кровельного материала в частном и инженерном строительстве. Он относительно недорог, но отличается высоким качеством и надежностью. Однако при самостоятельном выполнении работ важно знать минимальный и определить оптимальный угол наклона кровли из профнастила, исходя из предполагаемых нагрузок и назначения помещения под крышей.

Согласно строительным нормам и СНиП II-26-76, минимально допустимый уклон кровли из профнастила на жилом доме составляет 10°. Но чтобы обеспечить герметичность этого покрытия в данном случае, необходимо соорудить практически сплошную коробку и увеличить нахлест листов на вертикальных и горизонтальных стыках.

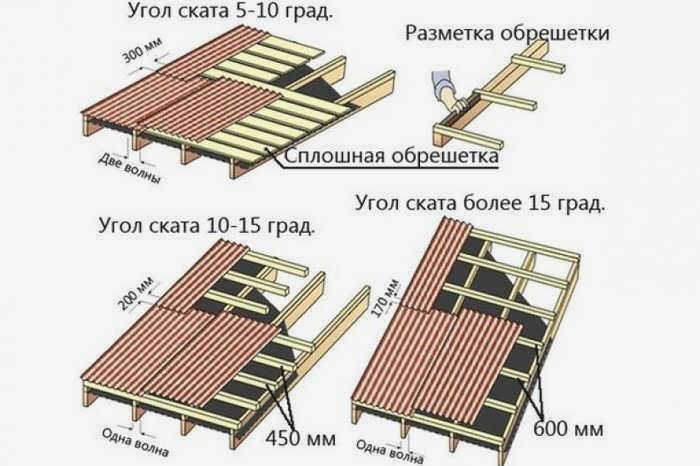

Рисунок 1. Зависимость уклона обрешетки и нахлестов листов от уклона Производители профилированных листов указывают максимальный уклон 12°. Если минимальный уклон не достигнут и в течение гарантийного срока возникают проблемы с кровлей, гарантия теряет силу. Помимо минимального угла, СНиП также устанавливает оптимальный угол в 20°. При соблюдении этого угла наклона и метода монтажа вероятность протечек практически равна нулю. Однако есть и другие факторы, которые необходимо учитывать при выборе угла наклона.

Угол наклона крыши и влияющие факторы

Существует несколько основных факторов, влияющих на угол наклона крыши из профилированного металла:

• Назначение здания;
• Климатические условия;
• Характеристики профилированного листа.

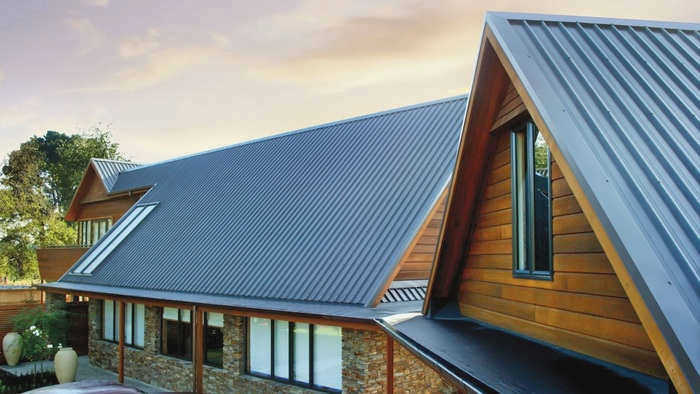

Рисунок 2: Внешний вид крыши из профилированного металла

Уклон односкатных крыш из профилированного листа для различных сельскохозяйственных зданий может достигать 8°. Однако в этом случае требуются дополнительные меры по герметизации покрытия и усилению стропильной конструкции для обеспечения абсолютной воздухонепроницаемости.

Тип и назначение здания

Современные жилые дома часто строятся с чердаком или большим мансардным помещением, которое используется для хранения различных вещей. Поскольку высота потолка также будет небольшой, угол наклона выбирается в соответствии с необходимой высотой крыши – обычно не менее 25°.

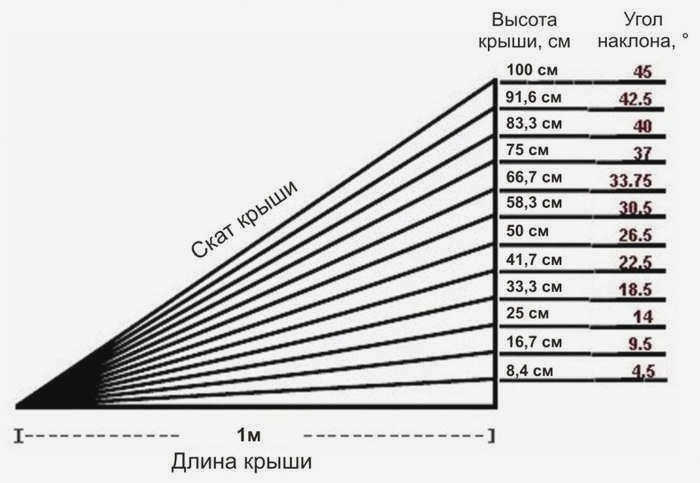

Рисунок 3: Примерная зависимость между высотой крыши и углом наклона.

Для различных хозяйственных построек, беседок, гаражей и подобных сооружений ситуация иная. В этом случае высокая крыша не требуется и обычно строится односкатная крыша с минимальным углом наклона. Монтаж кровли на таких конструкциях достаточно быстрый и простой.

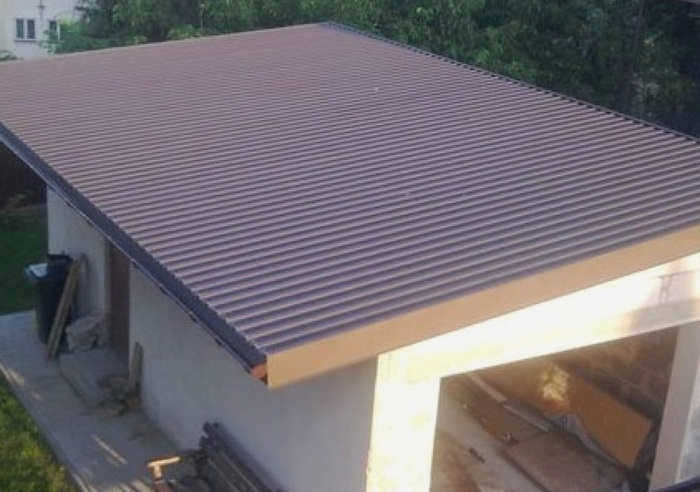

Фото 4. Гараж с односкатной крышей из гофрированного металла

Ветровая и снеговая нагрузка

Прежде всего, при определении угла наклона крыши для кровли из профилированного листа необходимо получить данные о максимальной высоте снега, силе ветровой нагрузки и частоте дождей.

Уклон следует выбирать в соответствии с климатическими условиями в данной местности:

От чего зависит угол наклона крыши

• Способность крыши защищать здание от внешних факторов и воздействий.

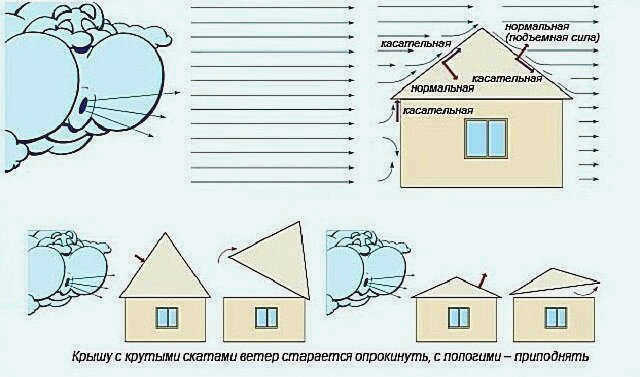

• От ветра – Чем круче угол наклона крыши, тем больше величина приложенной ветровой нагрузки. Крутой угол наклона крыши уменьшает сопротивление ветру и увеличивает ветровую нагрузку. В регионах и местах с сильными ветрами рекомендуется максимально уменьшить угол наклона крыши, чтобы снизить нагрузку на несущую конструкцию крыши.
• С сайтаПо кровельному материалу – Каждый кровельный материал имеет минимальный угол наклона, при котором его можно использовать.
• Архитектурные идеи, решения, местные традиции – Поэтому в разных регионах предпочитают ту или иную конструкцию крыши.
• От осадковСнеговая нагрузка и количество осадков в регионе. На крышах с крутым уклоном не скапливается большое количество снега, грязи и листьев.

Обозначение угла наклона крыши на чертежах может быть выражено в градусах или в процентах. Уклон крыши обозначается латинской буквой i .

В СНиП II-26-76 значение дано в процентах ( % ). В настоящее время не существует строгих правил измерения угла наклона крыши.

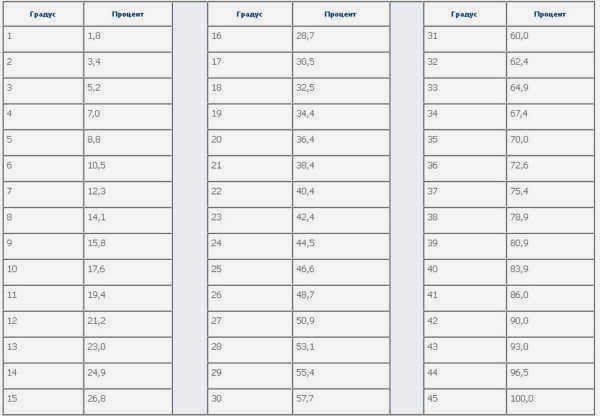

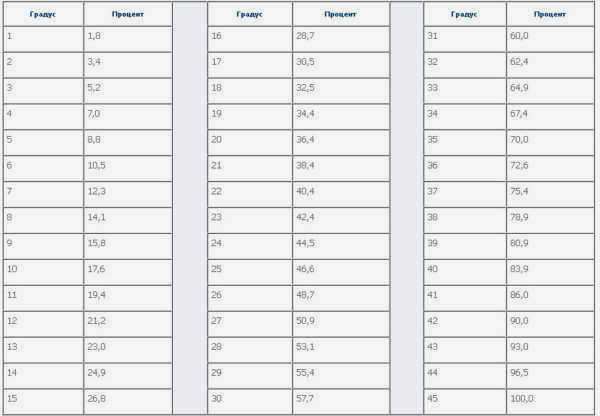

Единицей измерения угла наклона крыши являются градусы или проценты (%). Их соотношение показано в таблице ниже.

Угол наклона крыши в градусах/процентах

градусы % градусы % градусы %

1°	1,75%	16°	28,68%	31°	60,09%
2°	3,50%	17°	30,58%	32°	62,48%
3°	5,24%	18°	32,50%	33°	64,93%
4°	7,00%	19°	34,43%	34°	67,45%
5°	8,75%	20°	36,39%	35°	70,01%
6°	10,51%	21°	38,38%	36°	72,65%
7°	12,28%	22°	40,40%	37°	75,35%
8°	14,05%	23°	42,45%	38°	78,13%
9°	15,84%	24°	44,52%	39°	80,98%
10°	17,64%	25°	46,64%	40°	83,90%
11°	19,44%	26°	48,78%	41°	86,92%
12°	21,25%	27°	50,95%	42°	90,04%
13°	23,09%	28°	53,18%	43°	93,25%
14°	24,94%	29°	55,42%	44°	96,58%
15°	26,80%	30°	57,73%	45°	100%

Измерьте угол наклона крыши с помощью инклинометра или математическим методом.

Инклинометр – представляет собой рейку с рамкой, между рейками которой находится ось, шкала и к которой прикреплен маятник. Когда индикатор угла наклона находится в горизонтальном положении, он показывает ноль градусов на шкале. Для измерения уклона крыши указатель уклона необходимо держать перпендикулярно коньку, т.е. вертикально. Шкала угломера показывает уклон данного ската крыши в градусах. Этот способ измерения уклона стал менее важным, так как в настоящее время существуют различные геодезические приборы для измерения уклона, а также нивелиры и электронные нивелиры с индикаторами уклона.

Расчет уклона крыши по типам

Расчет уклона односкатной крыши

Моноскатная крыша – одна из самых популярных и простых для расчета крыш. Фактически, наш калькулятор рассчитывает именно ее, поскольку более сложные крыши (например, скатная двускатная крыша) требуют разбивки элементов крыши на отдельные скаты и расчета каждого ската.

При расчете угла наклона односкатной крыши и расчете длины и угла свеса крыши не забывайте учитывать свесы! Их можно рассчитать, определив высоту и проекцию крыши, включая карниз, а не сам скат.

Материалы и углы для односкатных крыш

• рубероид – от 5 до 10 градусов
• волнистый лист – от 8 до 20 градусов
• металлочерепица – от 20 до 30 градусов
• шифер – от 20 до 35 градусов
• Для шатровой крыши требуется угол наклона от 18 до 30 градусов.

Расчет угла наклона скатной крыши

Расчет скатной крыши уже сложнее, чем расчет угла наклона одной скатной крыши. В случае двух скатных крыш каждый угол наклона необходимо рассчитывать отдельно на нашем калькуляторе, а для расчета материала лучше использовать кровельный калькулятор, так как расположение материала и его размеры могут быть неточными.

Расчет угла наклона шатровой крыши

Расчеты для шатровой крыши еще сложнее, чем для скатной. Необходимо не только разделить и посчитать угол каждого ската отдельно, но и учесть, что углы для шатровой крыши разные.

При шатровой крыше также необходимо учитывать ступенчатые размеры обрешетки, поэтому при расчете фактической крыши углы шатровой крыши будут отличаться, хотя и незначительно!

Что такое пандус?

Такие меры следует принимать на крышах с уклоном ≤ 10°. Дело в том, что все углы наклона крыши не могут быть абсолютно плоскими (горизонтальными) – для отвода воды необходим уклон. На больших крышах трудно измерить сантиметры, и в результате угол наклона крыши может немного измениться. В случае со скатными крышами это не критично, но в случае с плоскими крышами такие ошибки могут привести к застою воды, что приведет к протечкам, протеканию крыши, преждевременному разрушению несущих элементов и т.д. Уклон таких крыш может осуществляться несколькими методами, конкретный из которых выбирается в зависимости от индивидуальных особенностей здания и его назначения.

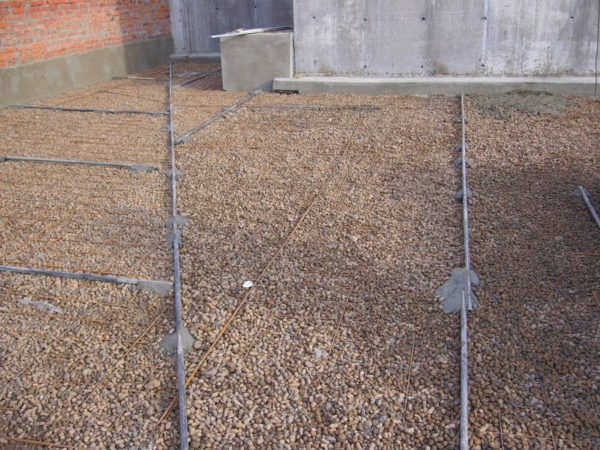

Использование сыпучих материалов. Чаще всего используется керамзит. Материал насыпается слоем толщиной до десяти сантиметров, выравнивается по правилам под уровень, а затем сверху насыпается цементно-песчаная смесь.

Осыпание глины

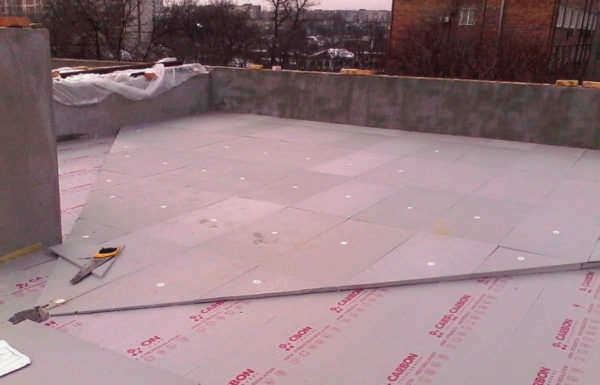

Укрепление с помощью изоляции ТЕХНОНИКОЛЬ

Цены на экструдированный пенополистирол

Экструдированный пенополистирол

Применение

Почему существует процентное измерение уклона – большая загадка для многих профессиональных строителей. Конкретные проценты, которые нужно использовать при расчете, очень сложны, ведь их еще нужно перевести в обычные градусы. Такие операции не только требуют больше времени и опыта, но и увеличивают вероятность ошибки. Любое округление полученных значений и дальнейшее использование этих чисел в новых формулах увеличивает неопределенность конечного решения.

И последнее замечание. Мы уже упоминали, что подавляющее большинство строительного оборудования и инструментов градуируется в градусах, все детальные размеры на рабочих чертежах также указываются в градусах. Это относится к углам стропил, вертикальным и угловым упорам, стяжкам и другим компонентам стропильной системы. Не нужно заморачиваться с процентами, используйте традиционные и единственно правильные градусы для определения угла наклона.
