Уклон кровли из профлиста минимальный

Самый популярный тип профилированного листа для кровли или ограждений с симметричным рисунком профиля.

Каков минимальный и оптимальный угол наклона крыши из профилированного листа?

Черепичные крыши идеально подходят для крыш жилых домов. Они просты в монтаже и практичны в использовании. Чаще всего такой кровельный материал используется для покрытия скатных крыш. При этом необходимо соблюдать один нюанс конструкции – минимальный угол наклона металлической кровли. На крышу с каким уклоном можно укладывать этот материал и каковы особенности монтажа – рассмотрим в статье.

Как определить уклон металлической крыши?

Уклон – это степень наклона крыши относительно горизонта. Существует две системы измерения угла наклона металлической крыши – в градусах и в процентах. Хотя эти величины связаны между собой, каждая из них имеет свой собственный метод расчета.

Методология расчета в процентах

Расчет уклона крыши в процентах производится следующим образом. Односкатная крыша может быть представлена в виде правильного треугольника, где:

Угол наклона – это его противолежащий прямоугольник.

Таким образом, угол наклона можно рассчитать, разделив первый катет (высота выступа конька до основания&#41) на второй катет (длина от свеса ската до основания конька&#41). Полученный результат умножается на 100%.

В качестве примера рассмотрим расчет угла наклона крыши со следующими параметрами:

Расстояние от карниза до конькового свеса составляет 5 метров;

Уклон крыши для металлочерепицы составит = (3/5&#41 x 100% = 60%).

Как правильно рассчитать в градусах?

В строительстве и проектировании чаще всего используются значения углов в градусах. Поэтому лучше рассчитывать крышу именно в этих единицах. Эмпирическое правило для перевода процентов в градусы следующее:

Зная значение угла наклона крыши, выраженное в процентах, легко перевести единицы измерения друг в друга, разделив результат, выраженный в процентах, на 1,7. В нашем примере это выглядит следующим образом:

60% / 1,7 = 35,29 градусов. Приблизительно 35 градусов.

Как избежать повреждений при транспортировке и монтаже материала?

Профилированные листы необходимо перевозить очень осторожно, чтобы избежать деформации и механических повреждений. Транспортировка должна осуществляться на автомобиле с прицепом или кузовом длиной, равной или на 200 мм превышающей длину пакета профилированных листов. Также следует исключить возможность самопроизвольного перемещения изделия, закрепив его по всей длине.

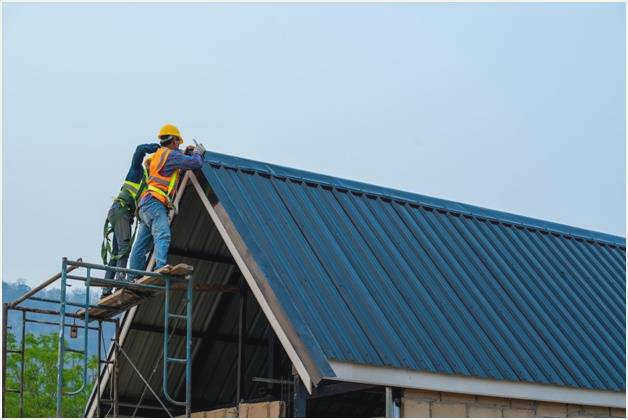

При монтаже волнистой кровли во избежание повреждений необходимо соблюдать следующие правила:

• Листы на крыше должны подаваться на предварительно установленные доски.

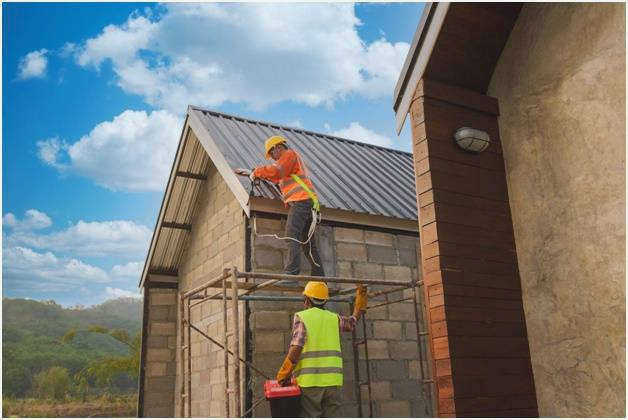

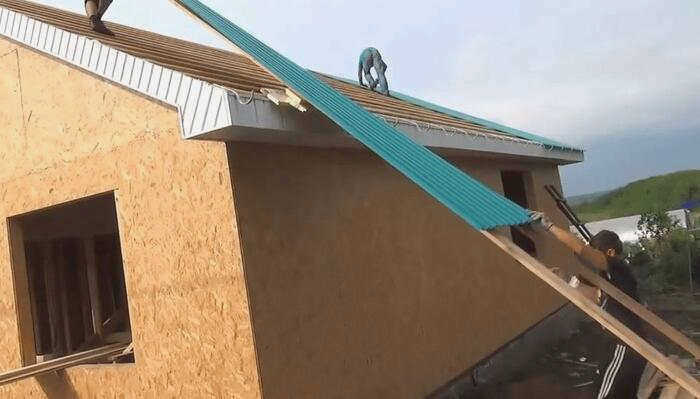

Рисунок 4: Укладка профнастила на крышу

• Ходите по уже уложенной кровле только в мягкой обуви и наступайте только на обрешетку.
• Не кладите на профилированную обрешетку тяжелые грузы и не используйте металлические инструменты, которые могут нанести царапины.
• Небольшие царапины и сколы на защитно-декоративном покрытии листов следует закрасить специальной ремонтной краской, которая приобретается вместе с кровельным материалом.

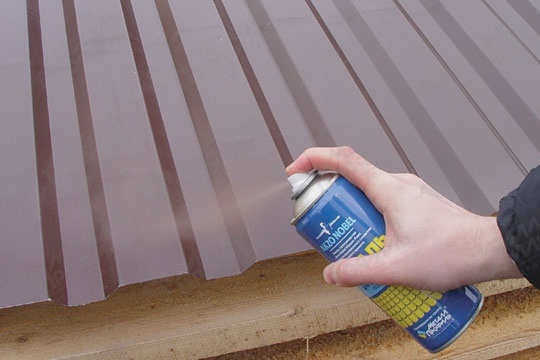

Фото 5. Покраска царапин и потертостей на профилированных листах

Особенности резки трапециевидных листов

Довольно часто при монтаже профнастила на крыше возникает необходимость разрезать листы по длине или ширине. Для этой цели нельзя использовать абразивные инструменты – это сокращает срок службы защитного полимерного покрытия.

Резка может осуществляться с помощью следующих видов инструментов:

• Электрические вырубные ножницы;

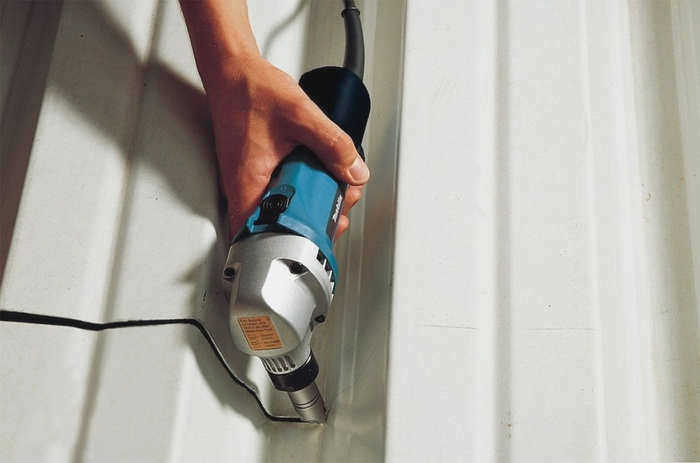

Фото 6. Резка материала электрическими ножницами

• Сверлильная машина со специальной насадкой "стальной швонарезчик";

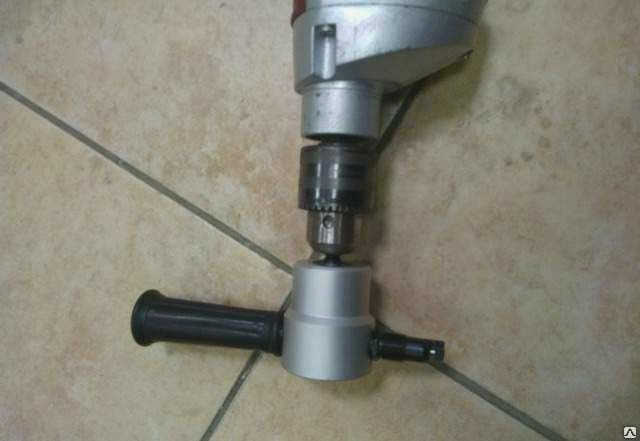

Фото 7. Приспособление для сверления "стальной бобер"

• с ножом для резки металла (металлические листы с высотой волны не более 40 мм);

Фото 8. Резка профилированного листа с помощью многофункционального резака

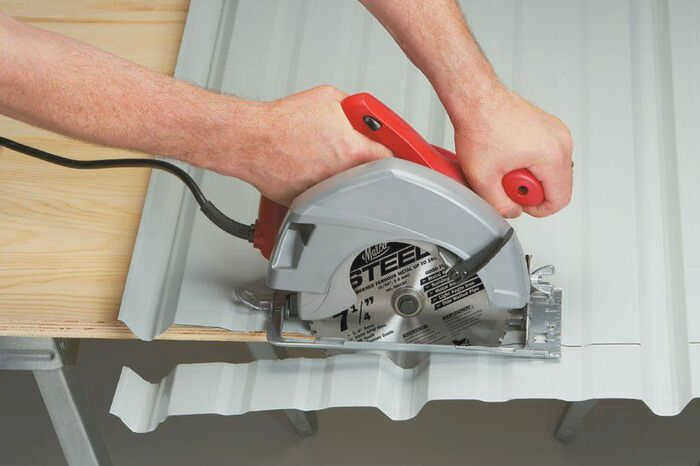

• с электрическим лобзиком;

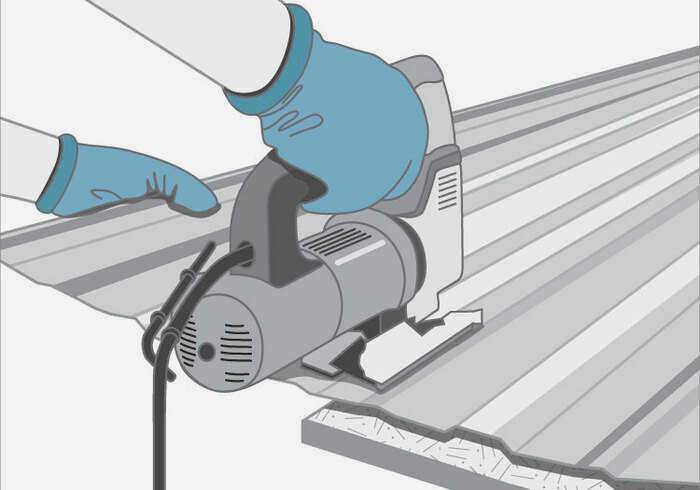

Фото 9. Резка профилированного листа с помощью электрического лобзика

• Ручные ножницы по металлу;

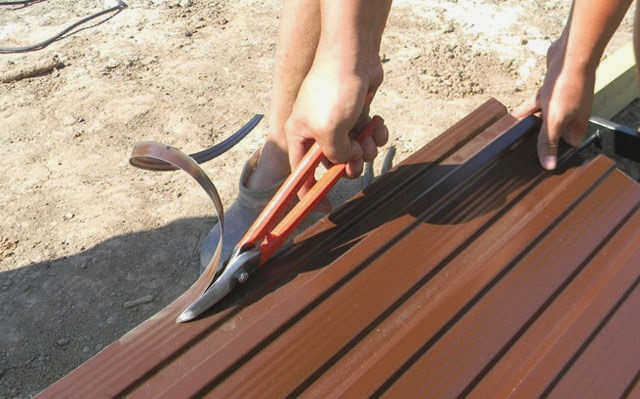

Фото 10 Резка ручными ножницами

Каков минимальный уклон трапециевидной металлической кровли: рассчитываем уклон кровли правильно

Итак, мы установили, что минимальный уклон дома для укладки профнастила составляет 12°. Чтобы определить оптимальный угол, изначально рекомендуется обратить внимание на форму и уклон крыш соседних зданий – обычно эти параметры более или менее одинаковы у всех зданий в данном районе.

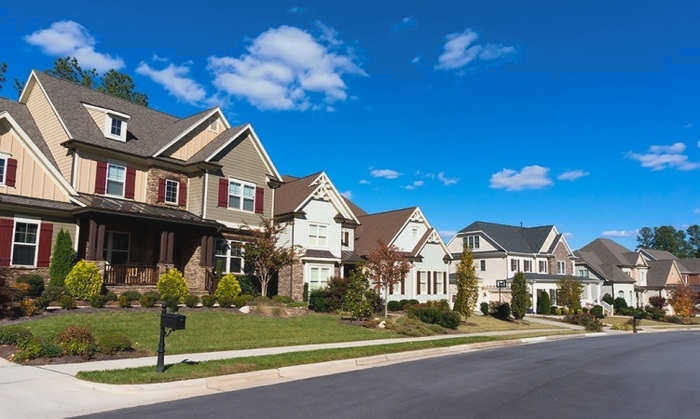

Фото 8: Форма крыш соседних зданий разная, но угол наклона одинаковый.

Если снеговые и ветровые нагрузки в районе здания средние, то угол наклона можно рассчитать в соответствии с требуемой высотой конька скатной крыши. Для этого применяется следующая формула:

где H – требуемая высота конька, м;

L – общая ширина здания, м;

0,5 – поправочный коэффициент для определения угла наклона одного ската.

Пример расчета угла наклона скатной крыши с высотой конька 3 м и полной шириной 8 м:

Результатом расчета является процентное значение – в технической литературе и различных брошюрах уклон часто указывается в процентах. Чтобы перевести проценты в градусы, воспользуйтесь таблицей пересчета (Рисунок 8).

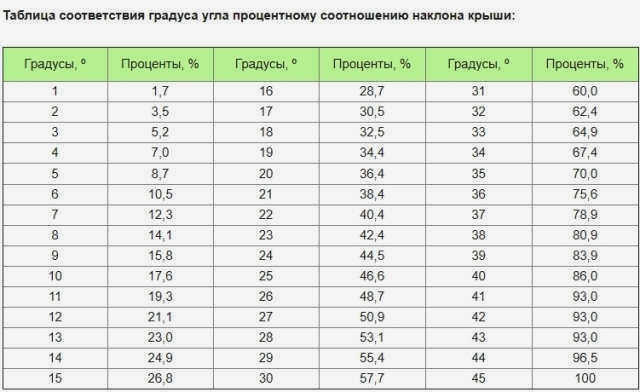

Рисунок 9: Таблица перевода уклона из процентов в градусы и наоборот.

Как видно из таблицы, перевод из процентов в градусы соответствует уклону 36°.

Преимущества крыш с минимальным уклоном

Профилированные крыши с минимальным уклоном имеют ряд важных преимуществ:

• Значительно меньший расход материала на стропильную систему, поверхность крыши и само кровельное покрытие по сравнению с более крутыми конструкциями.
• Более простая и безопасная кровля – работа на крышах проще и безопаснее, минимизируя время и усилия, затрачиваемые на строительство.
• Отсутствие конька и отсутствие необходимости в гидроизоляции при использовании односкатных конструкций.

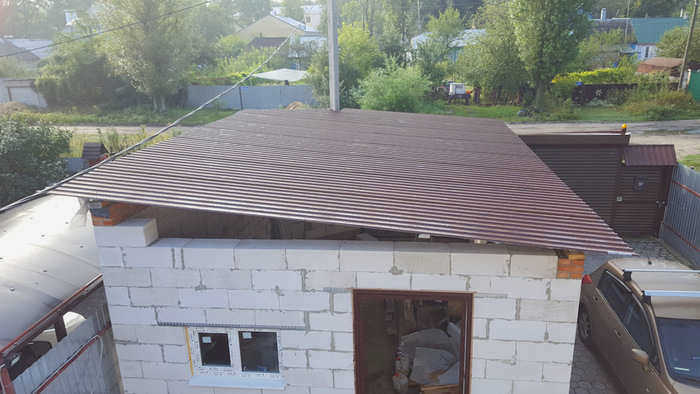

Фото 10: Гараж с крышей из профилированного листа с минимальным уклоном

Следует помнить и о другом важном моменте – скатные крыши несколько легче крутоскатных. Дело в том, что для "площади крыши", а также для самого кровельного покрытия требуется меньше материала.

Особенности самостоятельного расчета угла наклона кровли из профилированного металла

Существуют различные способы определения величины уклона кровли из профнастила. Один из самых простых – сориентировать его по отношению к окружающим зданиям. Другими словами, вы можете просто посмотреть на наклон крыш большинства окружающих домов. Этот метод не самый точный, что является его недостатком.

Для более точных расчетов можно использовать формулу Пифагора. Высота и ширина крыши – это катеты, а уклон – контрквадрат. Сумма квадратов катетов равна квадрату противолежащего прямоугольника. Подставив имеющиеся значения в формулу, можно спроектировать угол кровли из профилированного металла или определить высоту: расстояние от потолка до конька.

Профессиональный расчет угла производится по специальным формулам. Одна из них заключается в том, что высота крыши до конька делится на половину ширины крыши (горизонтальное перекрытие). Полученный результат умножается на 100. Пример такого расчета:

Трапециевидные профили для скатных крыш – краткое описание

После того, как вышеуказанные требования известны, можно подвести итоги:

С помощью профнастила можно сооружать скатные крыши. Этот материал отвечает требованиям действующих стандартов ГОСТ и СНиП. Он обеспечивает высокие технические и эксплуатационные параметры, пожаробезопасность, водонепроницаемость.

Надежность кровли зависит от правильного угла наклона ската и качества выбранного металлопрофиля. Выбрать подходящий кровельный профнастил можно в каталоге интернет-магазина "Таврос". Знание особенностей монтажа в зависимости от угла наклона крыши позволит вам правильно выполнить строительные работы с учетом требований стандартов. Только так можно добиться надежной конструкции, которая без проблем прослужит несколько десятилетий.
