Минимальный и максимальный уклон для плоских крыш – что говорит НПС?

Выбор типа кровли, определение угла наклона и других параметров крыши – важная и ответственная задача, требующая знания нормативных документов и учитывающая климатические условия региона. В статье дается описание плоской крыши, ее преимуществ и особенностей. В ней подробно объясняется, почему и как необходим уклон плоской крыши. Эта информация будет полезна всем владельцам участков, планирующим строительство дома, вспомогательных или хозяйственных построек.

Конструкция плоской крыши

Плоская крыша создает сплошную площадь без определенного уклона для водоотвода. Существуют здания со сложной архитектурой, состоящие из нескольких помещений разной высоты. У каждого участка обычно своя крыша, но общие принципы для каждого участка остаются одинаковыми.

Плоские крыши традиционны для южной архитектуры, но в северных регионах они используются в основном в нежилых сооружениях – хозяйственных или вспомогательных постройках. Причина этого – обилие осадков, которые не выпадают в таких количествах в регионах, расположенных ближе к экватору.

Традиционная конструкция плоской крыши состоит из системы опор (стропил), которые образуют наклонную плоскость с выбранными параметрами. Поверх стропил укладывается пол из досок, на которые крепятся панели крыши. Такая конструкция проста, достаточно быстро монтируется и позволяет влаге выходить из подкровельного пространства.

Недостатком является использование древесины, которая склонна к короблению, гниению и является пожароопасной. Кроме того, деревянные стропила имеют ограниченную несущую способность, что требует тщательного расчета снеговой нагрузки. Кроме того, существует значительный риск от ветра, сильные порывы которого могут сорвать крышу и нанести значительный ущерб.

Для повышения прочности и несущей способности плоских крыш был разработан метод строительства, предусматривающий отказ от стропильной системы и замену ее плотным настилом – стропилами, которые укладываются под углом к горизонту, создавая наклонную плоскость, на которую укладывается кровельное покрытие. Это поддерживает верхнюю плиту перекрытия, а наклон плоской крыши усиливает ее и создает необходимый угол наклона крыши, оптимальный для данных условий и материалов.

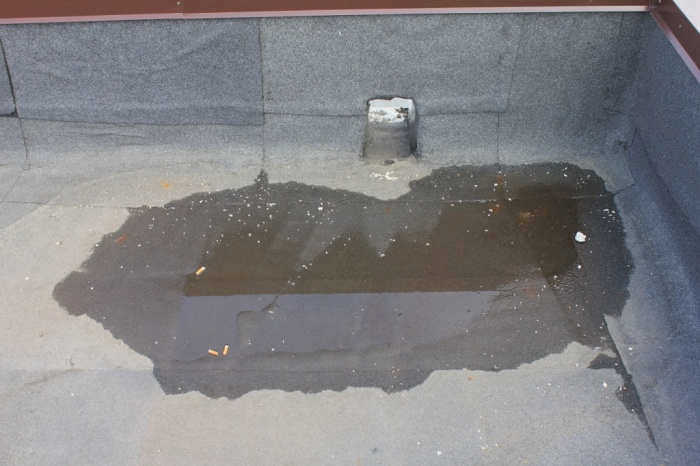

Роль уклона в системе водоотвода

Каждый домовладелец знает, что долгая и беспроблемная жизнь дома зависит от многих факторов, одним из которых является хорошо спроектированная и установленная водосточная система.

Правильно установленные водостоки решают несколько важных проблем:

Своевременный отвод дождевой воды и талого снега с крыши.
Отвод воды от зданий.Это позволяет сохранить грунт от чрезмерного увлажнения, фундамент от преждевременного разрушения, а влагу от оседания в доме.
Защита фасада от воды.. Высококачественная отделка стен, которая под воздействием воды разрушается гораздо быстрее.
Сбор воды. Рациональное использование воды важно для владельцев клумб и огородов.

Работа любой самотечной системы основана на принципе гравитации – вода всегда течет вниз по склону, поэтому уклон водостока является одной из основных причин, по которым водосток работает хорошо (или плохо). Именно эта величина устанавливает скорость потока воды и определяет, смогут ли желоба и водосточные трубы справиться с заданной скоростью потока.

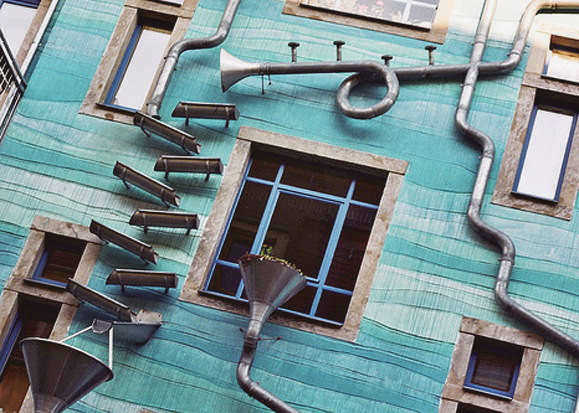

Информация о водостоке и его компонентах

Организация функциональной водосточной системы – задача не из легких. Общих правил не существует; для каждой крыши конструкция и параметры определяются индивидуально; среди влияющих факторов можно выделить следующие:

Площадь крыши.
Конструктивные параметры. Помимо уклона желобов (учитывается уклон желобов на 1 метр), их оптимального сечения и длины, рассчитывается также сечение водосточных труб и количество воронок водостока.
Второстепенные факторы. К ним относятся материал, из которого изготовлен водосток, и особенности монтажа (как он крепится к опорам).

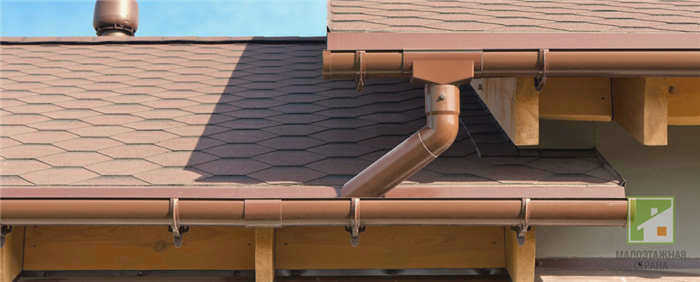

Водосток состоит из нескольких компонентов; чтобы сбор и отвод воды проходил по плану, все они должны соответствовать проектным параметрам и быть установлены в четкой последовательности. Стандартная система состоит из следующего набора компонентов:

Базовый. Горизонтальное и вертикальное движение воды обеспечивается желобами и трубами – компонентами с наибольшим объемом. Воронка соединяет эти компоненты, собирая и направляя воду.
Дополнительно. В большинстве случаев для системы требуется тройник (деталь для разветвления системы), колено (для завершения нисходящей трубы), байпас (деталь для поворота трубы) и углы внешнего и внутреннего водостока, необходимые для фасадов сложной формы.
Вспомогательный. Кронштейны используются для фиксации водостока и регулировки его шага. К соединительным деталям также относятся хомуты, соединители и резиновые прокладки. Крышки желобов – важная часть системы, предотвращающая протечки и придающая конструкции жесткость. Также необходима сетка для улавливания листьев или паутинная сетка, которая также защищает от листьев и веток.

Внешние и внутренние системы

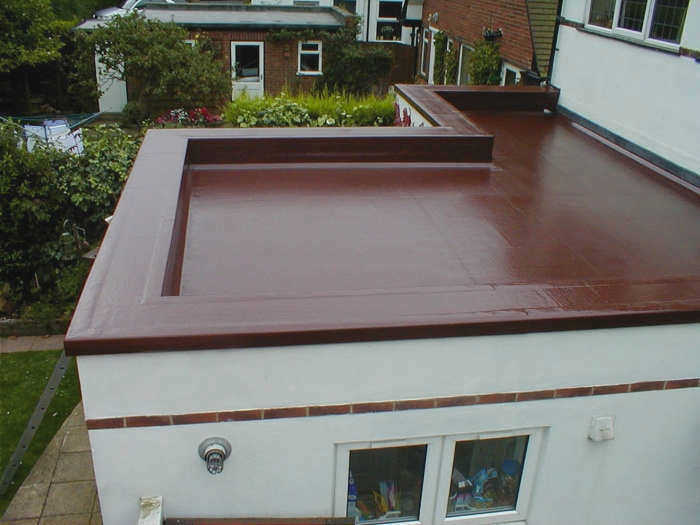

На плоских крышах зданий для защиты стен от воды устанавливаются барьерные стены, которые покрываются металлом или бетоном. Стыки между этими стенами и крышей закрываются оцинкованным фартуком.

Дренаж на плоской крыше устанавливается на:

Свесы, которые ниже, чем остальная поверхность;
Специальные свесы на плоской крыше.

В первом случае водосточные желоба устанавливаются у карниза в специальных каналах. В этом случае вода отводится через водостоки, которые вставляются через отверстия в каналах с установленными желобами.

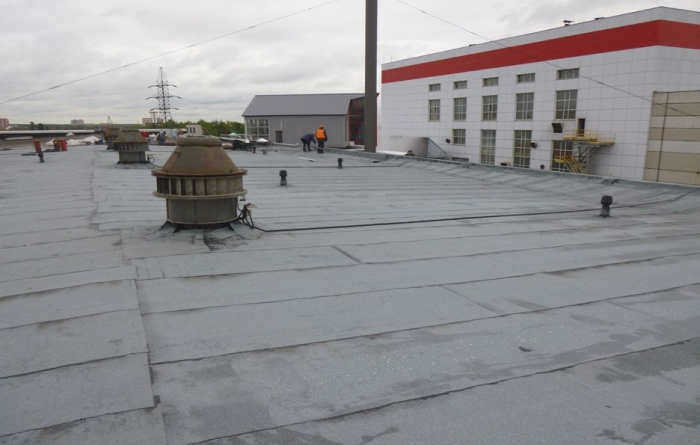

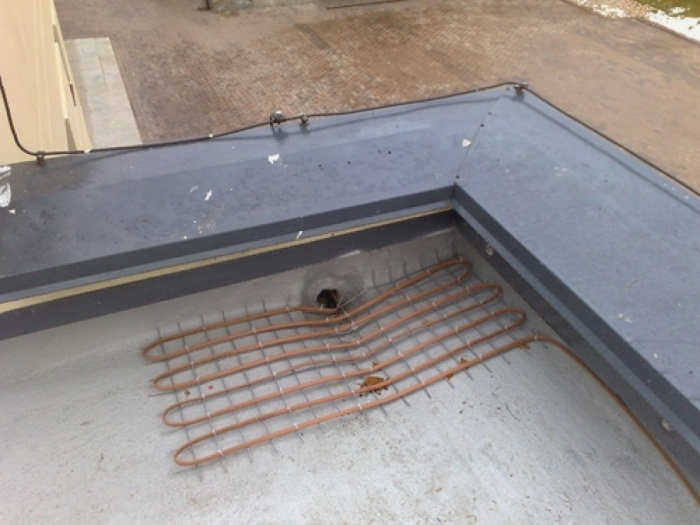

Внутренний дождевой водоотвод предполагает создание на плоской крыше желобов, которые встраиваются в кровлю. Дождевая вода отводится через стояки, которые расположены внутри здания.

Наружный водосток, согласно нормам СНиП, не рекомендуется для зданий с плоской крышей в регионах с умеренным климатом. Это связано с тем, что при отрицательных температурах вода замерзает в трубах и образует ледяные пробки.

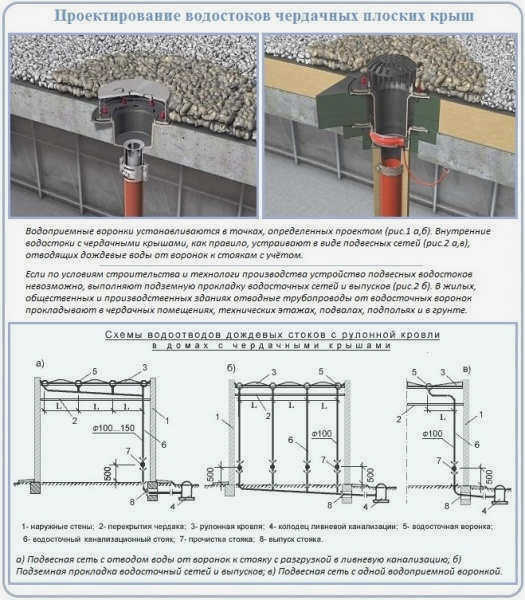

Схема внутренней системы

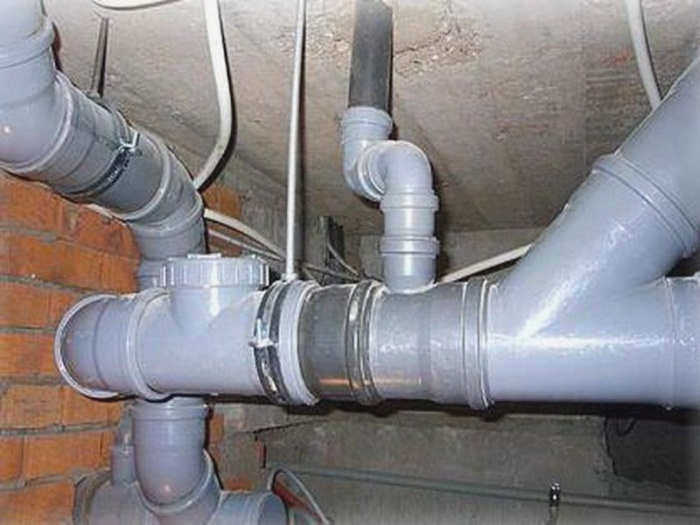

Организованная система внутреннего водоотвода имеет несколько воронок, от которых трубы направляются к общему стояку, выводящему воду за пределы здания. Вся система состоит из следующих компонентов:

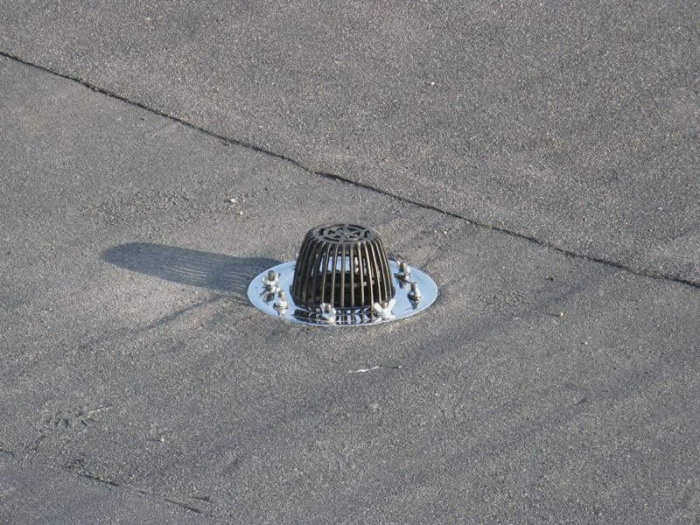

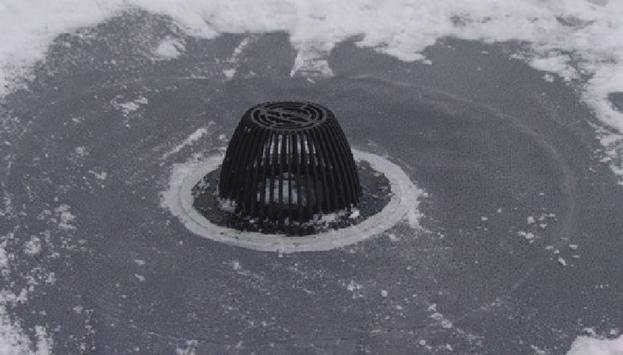

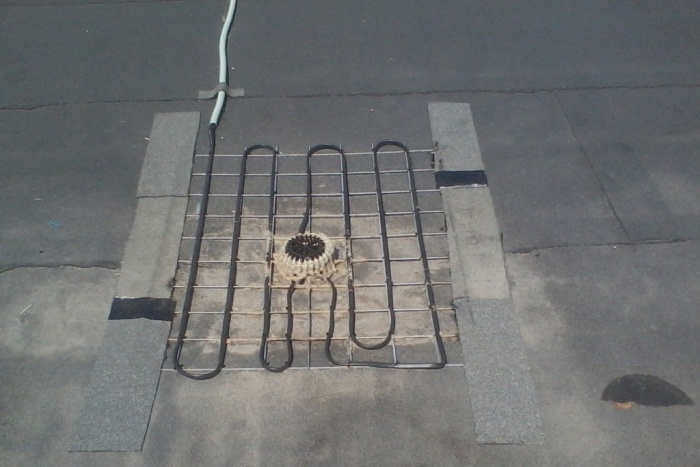

Воронки, принимающие осадки. Они могут быть плоскими или закрытыми. Первый тип воронок устанавливается на плоских крышах, а второй – на скатных.
Водостоки. Они соединяют стояки и воронки.
Коллекторы. Они устанавливаются в нижней части здания и помогают отводить воду.
Люки. Они позволяют осматривать систему, очищать ее от мусора и проверять работоспособность ее компонентов.
Дополнительные компоненты. В качестве крепежных элементов, уголков и подвесов.

Перед установкой дренажной системы проверьте, соответствует ли она стандартам СНиП. Согласно нормам, дренажные трубы должны направлять осадки в канализацию. Если вода попадает в грунт, это будет способствовать подтоплению фундамента.

Воронки дренажной системы состоят из нескольких компонентов:

корпус;
решетка;
соединители;
крышка.

Наиболее распространены воронки, изготовленные из чугуна.

Советы и рекомендации

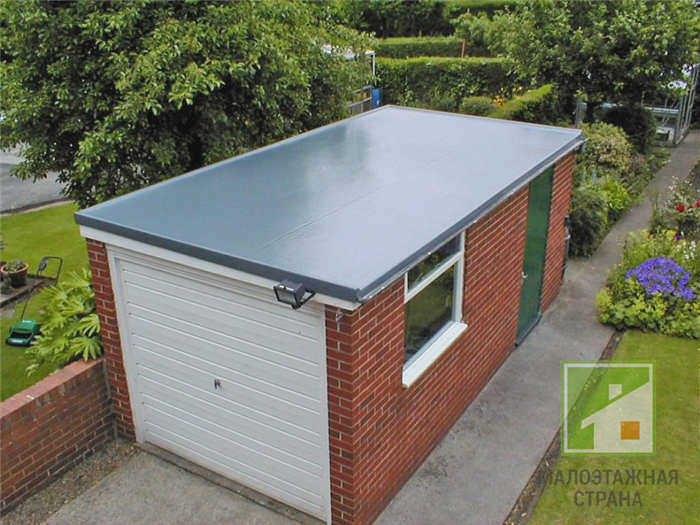

Плоские крыши становятся все более популярными. Вместо сложной и дорогой двухскатной стропильной системы укладка плоской крыши – лучшее и простое решение, особенно если речь идет о крыше небольшого строения, такого как гараж или сарай.

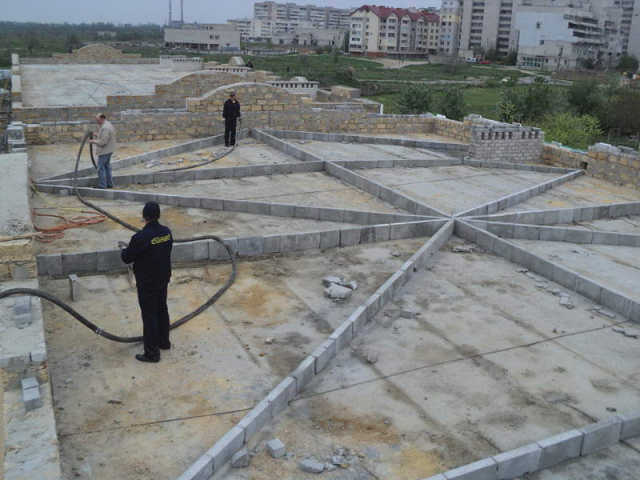

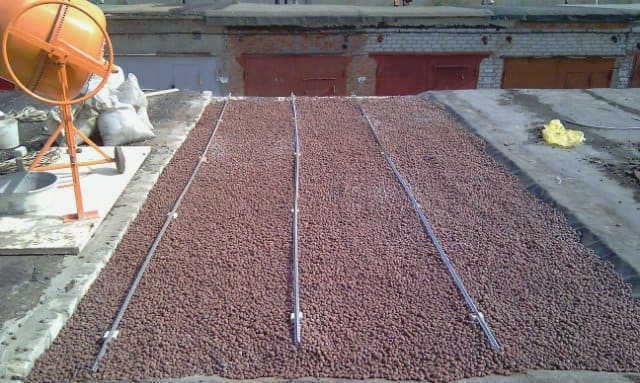

Самая простая конструкция плоской крыши – это заливка бетона поверх керамзитобетона. Вместо того чтобы пытаться залить бетонную плиту с минимальным дренажным уклоном, достаточно уложить толстый 10-15-сантиметровый слой керамзита поверх плоской плиты, спланировать его под дренажные плоскости, уложить мембрану и залить тонким слоем цементно-песчаной смеси.

Применение

Минимальный уклон плоской кровли был разработан архитекторами и проектировщиками на основе практического опыта строительства сложных крыш, как горизонтальных, так и совмещенных. Соответствие требованиям СНиП – это гарантирует, что крыша не треснет и не сломается, а гидроизоляция не сойдет с бетонного настила в жаркую погоду.
