Уклон канализационных труб 50, 100, 110, 160, 200 мм согласно СНиП

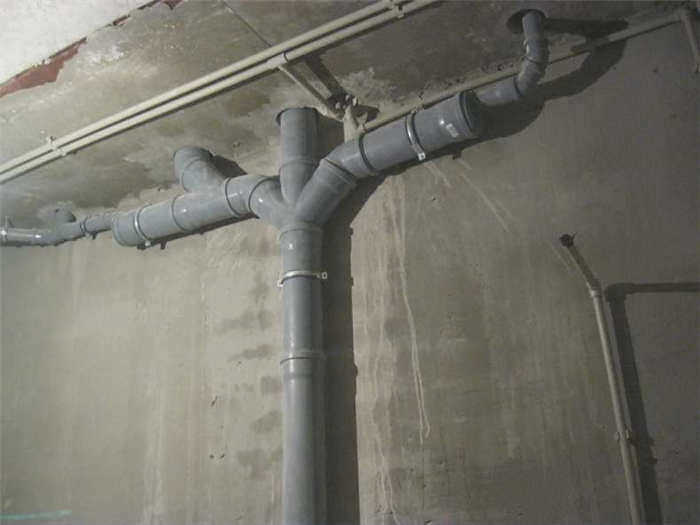

Строительство канализационной системы требует соблюдения определенных правил. В частности, очень важен правильный уклон канализационных труб, которые выбираются согласно правилам СНиП 2.04.01-85 и 2.04.03-85 (эти документы можно посмотреть и скачать у меня бесплатно здесь), и длина коммуникационных труб.

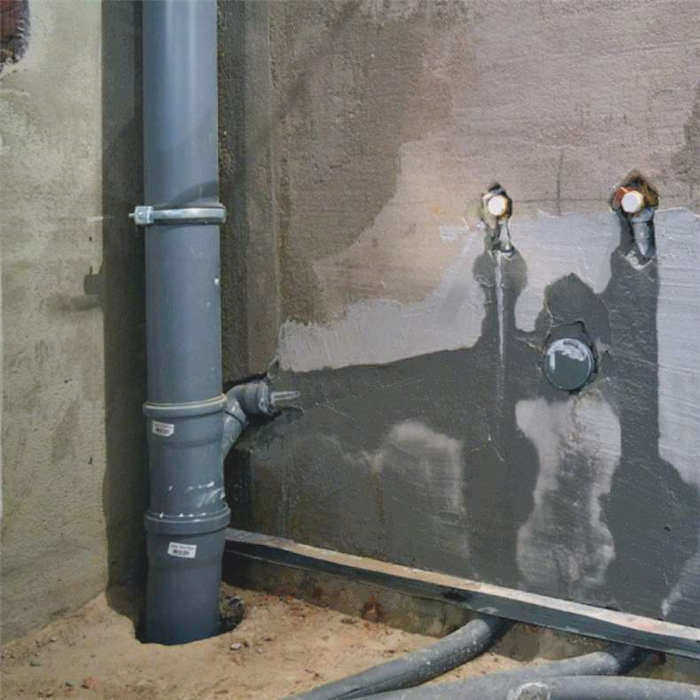

При выборе следует обратить внимание на их цветовую гамму. Детали, предназначенные для канализации, имеют серый цвет. Размеры указывают на то, что каждый тип имеет определенную функцию.
При реконструкции старой канализационной системы следует сравнить размеры старой трубы и новой. Тогда ошибки при монтаже не возникнут.

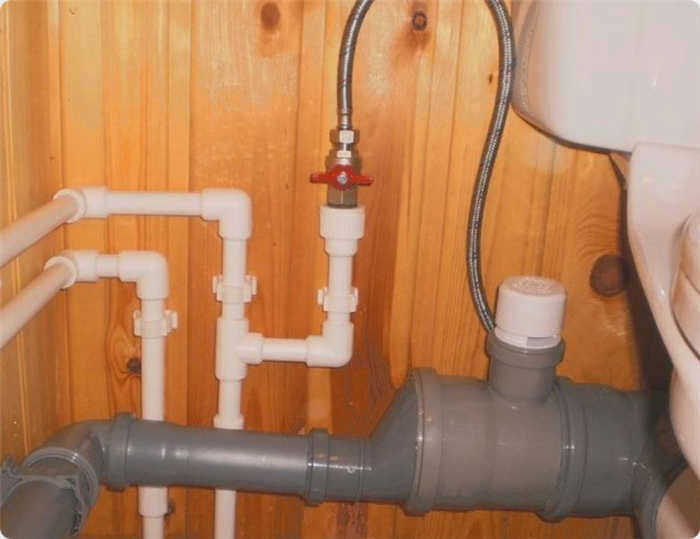

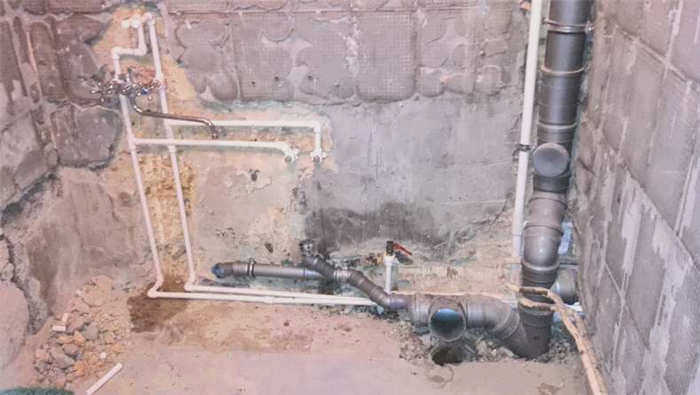

Необходимо учитывать бытовую технику. Для нормального слива воды из посудомоечных и стиральных машин достаточно трубы диаметром 2,5 сантиметра. Для душевых кабин и ванн – 3,5 сантиметра. По всему дому следует прокладывать трубы диаметром не более 5 сантиметров. Вам понадобится стояк диаметром 11 сантиметров.
Если вы не хотите потратить слишком много денег или совершить ошибку, вам необходимо измерить старые трубы. Исходя из полученных данных, купите достаточное количество отрезков. Соединительные конструкции покупаются в том же количестве, что и старая канализация.

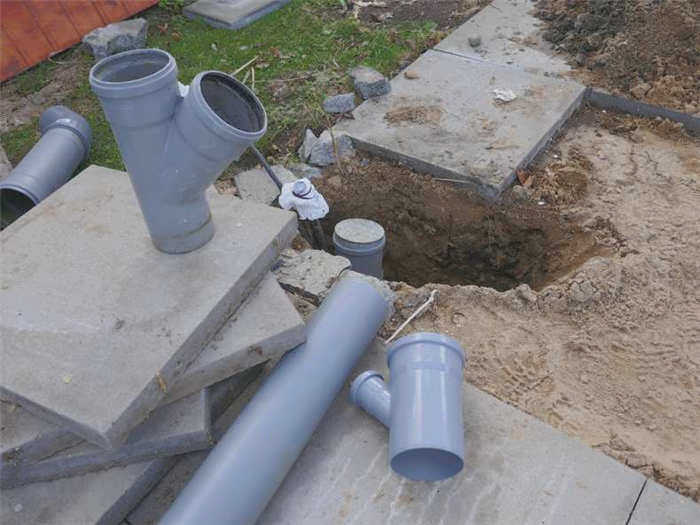

Когда невозможно соблюсти правильный уклон
Когда монтаж затруднен и невозможно соблюсти правильный уклон, необходимо предпринять следующие шаги:

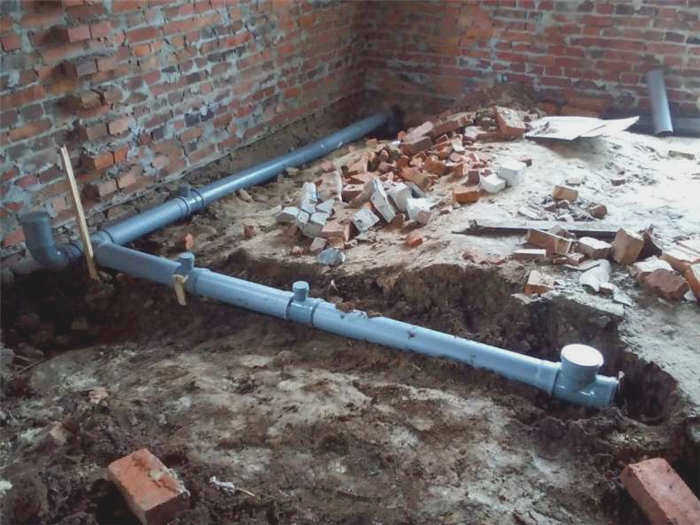

При прокладке канализации можно использовать расчеты в пределах допусков. Важно сделать дополнительные тройники на определенном расстоянии. Через них будет осуществляться прочистка.
На сложных участках сделайте перепады высот. Организуйте их, установив дополнительные колодцы. С их помощью правильно расположите коммуникации, соблюдая установленные стандарты. Количество колодцев может быть разным. От одного до нескольких. В зависимости от сложных случаев, длины канализации.
Если стандартизированное количество не может быть соблюдено и система не работает должным образом самотеком, установите фекальный насос. Это устройство подходит как для конкретной ветки канализации, так и для всей системы.

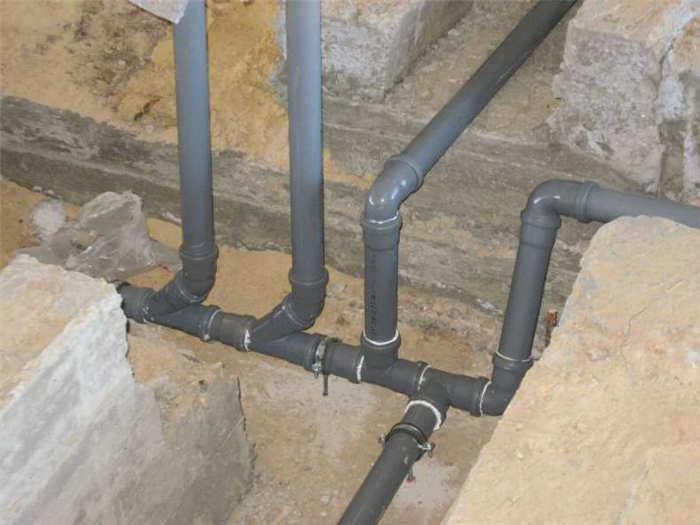

При использовании пластиковых труб владельцы будут уверены, что чистка будет проводиться гораздо реже, чем при использовании чугунной системы. Пластиковые трубы имеют гладкую внутреннюю поверхность, что позволяет сточным водам быстро стекать. Чугунные трубы не имеют идеально гладкой поверхности. Из-за наличия мелких заусенцев частицы отходов задерживаются и быстрее накапливаются.

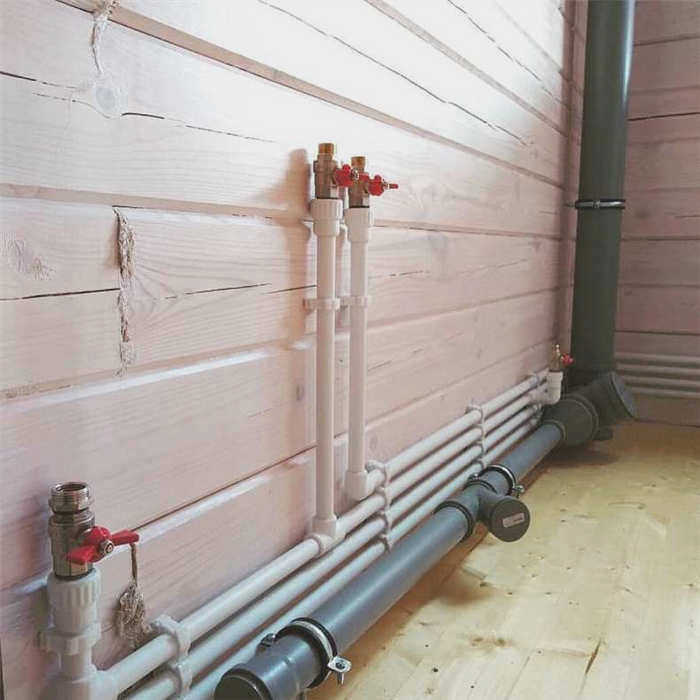

Каким он должен быть в соответствии со СНиП?
В нормативах указаны минимальные значения уклона для различных типов труб, когда заполнение может составлять 70-75%. Исключение составляют дождеприемники (наружная канализация – до 100% и более).
В инструкциях разных издательств эта величина указывается по-разному: в одних – численно (мм на 1 м длины), в других – дробно (÷ как разница высоты к ее длине), в третьих – в градусах (как отклонение центральной оси от горизонтальной линии).
На этом этапе многие начинают путаться, потому что в метаматематической системе углы обозначаются только в градусах.
Измерение в градусах
Из курса геометрии: угол – это фигура, образованная двумя лучами, исходящими из одной точки.. Градусы – это единица измерения. Каждый угол равен 1/180 угла. Если одну из линий условно считать горизонтальной, а другую – центральной осью трубы, то величина между двумя линиями является показателем уклона. В процентах 1° = 1,75%.
Значение угла в градусах, приведенное в таблицах, рассчитывается метаматематическим методом по формуле: tgx = h / L. В свою очередь, tg x = Sin x /Cos x. Это более точные параметры, которые практически невозможно измерить без специального оборудования (теодолита).
Градусные измерения подходят только для длинных городских линий более 100 м.

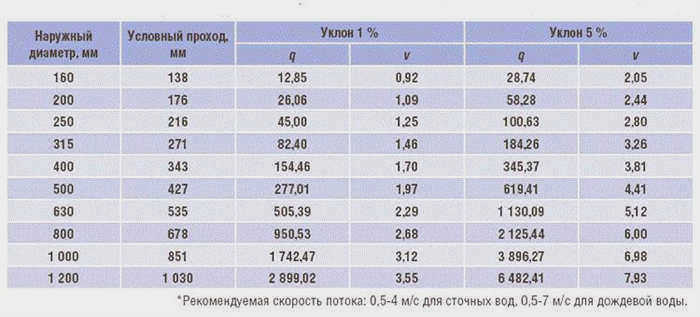

Таблица 1. Значения уклона в градусах для городских магистралей и ливневых канализаций (в зависимости от расхода жидкости и скорости потока):
Как разница между высотой и длиной
В других таблицах уклон дается как отношение разности высот к длине участка (выглядит как: 1÷30 или 1:30) и означает, что для 1 м трубы уклон составляет 3 см.

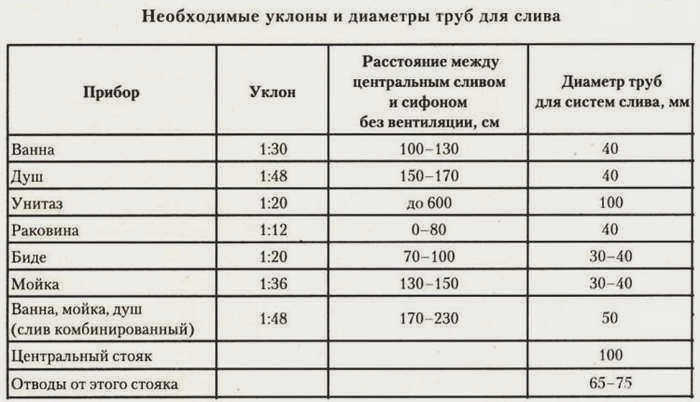

Таб.№ 2. Уклон трубы представлен как отношение разницы высот к длине секции:

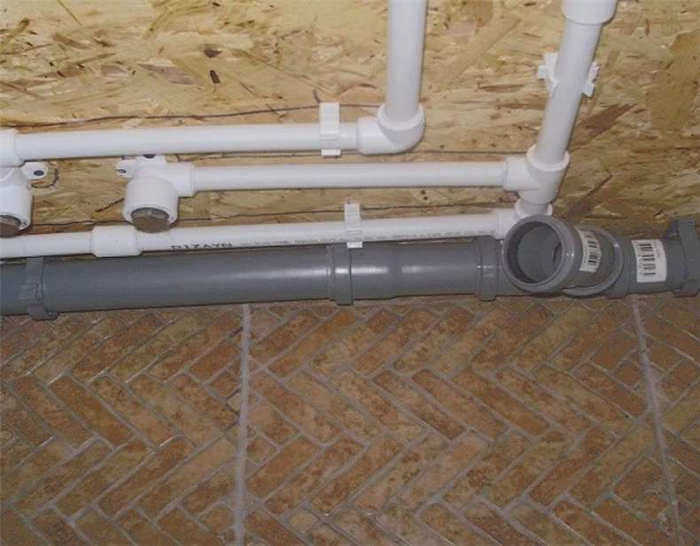

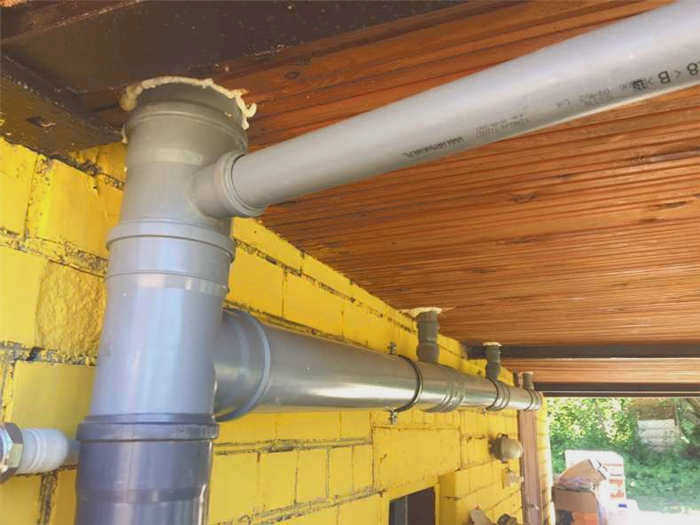

Общие правила расчета минимального угла наклона для изделий разного диаметра для установки внутри помещений
В справочных таблицах стандартный уклон часто приводится в мм на погонный метр длины. Обычно он выглядит следующим образом: 0, 025; 0,03 и указывает, как установлено, разницу в высоте от нижнего предела. Если умножить на 1000 (1 м = 1000 мм), то расчетное значение выражается в мм, если умножить на 100 (1 м = 100 см), то расчетное значение выражается в см.

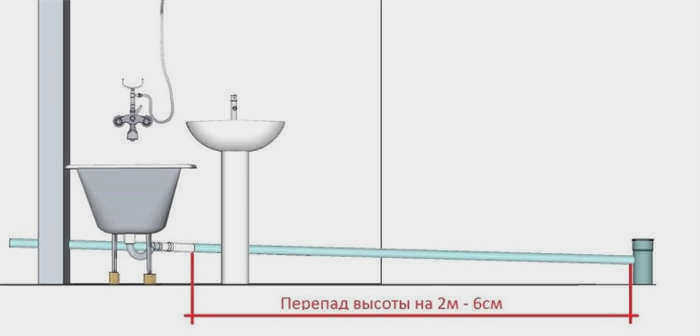

Например: При прокладке трубы длиной 2 м и диаметром 40 мм под раковиной (см. таблицу 4) минимальный уклон составляет 0,025 (рекомендуется 0,03). Это означает, что верхний край метровой трубы должен быть как минимум на 2,5 см выше нижнего края (рекомендуемый уклон – 3 см).
Умножьте это на длину (2 метра) и получите 5 см (при рекомендуемом уклоне 6 см).. Если бы труба была короче, скажем, 55 см, расчет был бы 0,55 x 2,5 = 1,38 см. Это означает, что верхний край трубы длиной 55 см должен быть как минимум на 1,38 см выше нижнего края.
Другой пример: Труба внутренней подачи длиной 10 м и диаметром 200 мм используется в многоквартирном доме. Согласно таблице 3, угол наклона соответствует 0,0046.
В этом случае участок длиной один метр будет поднят относительно горизонтальной линии на 0,46 см. (т.е. менее чем на 5 мм), а верхний край 10-метрового трубопровода – на 4,6 см (0,46 x 10 м = 4,6 см).
Как рассчитывается минимальный и максимальный уклон для внутренних труб диаметром 160, 110 и 50 мм?
Рассмотрим, как рассчитать уклон для различных диаметров труб:
- D = 110 мм. Из данных таблицы 4 видно, что минимальный уклон для труб диаметром 100 и 110 мм одинаков и составляет 0,02. Рекомендуемый угол составляет 0,025. Поэтому на расстоянии одного метра верхний край будет поднят как минимум на 2 см (0,02 x 100 = 2). Максимум 2,5 см.
- D = 50 мм. Аналогично рассчитайте уклон трубы диаметром 50 мм. Рекомендуемое табличное значение (табл. 4) = 0,03. Это означает, что нижний край метрового отрезка будет опущен по отношению к верхнему краю на 3 см (0,03 x 100 = 3).
- D = 160 мм. Данных для труб d 160 мм в таблицах нет, но формула – 1/d – известна. Вычисление 1÷160 дает 0,00625. Это значение уклона, которое также нужно умножить на процент заполнения. Таким образом, дно метровой трубы будет опущено только на 0,62 см (6,2 мм). Учитывая коэффициент заполнения 30% (т.е. 1,89), это составляет: 6,2 + 1,89 = 8,09 мм. После округления результат равен 8 мм.
Как определить оптимальный уклон трубы
Самый простой способ вычислить это – рассчитать соотношение минимального уклона и длины на 1 кв. м. Это показано в СНиПе в виде таблицы с дробными значениями. Пример: Значение 0,01 означает уклон канализационной трубы в 1 см на 1 м трубы.

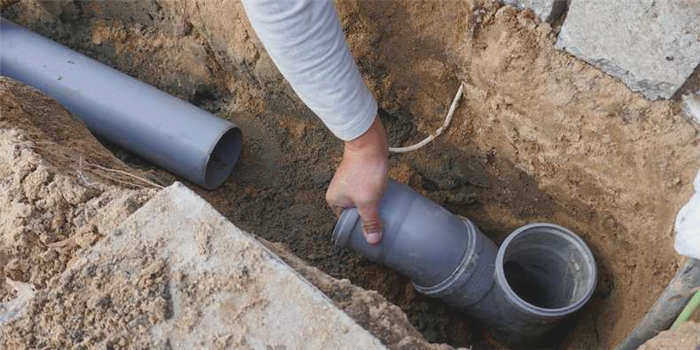

Каковы риски при прокладке канализационных труб с минимальным уклоном или ниже его?
Слишком низкий уклон труб приводит к частым засорам, скоплению мелких частиц отходов, комкам материала на стенках труб, накоплению ржавчины, что приводит к частому ремонту канализационной системы.
Максимальный уклон канализационных труб и его последствия
Установка канализационных труб с максимальным уклоном может привести к тому, что вода течет слишком быстро. Как следствие, соединения в трубах разрушаются за короткое время. Образуются засоры, которые прижимаются к стенкам трубы из-за слишком быстрого течения воды.
| D, диаметр мм. | 150-200 | 300-400 | 450-900 | 1000 и более |
| H/d | 0,6 | 0,7 | 0,75 | 0,8 |
Для того чтобы правильно выбрать диаметр трубы, необходимо учитывать следующие моменты:
- Для правильной работы канализационной системы необходимо воздушное пространство, т.е. Уровень заполнения трубы не должен приближаться к единице;
- При установке ответвления его диаметр не должен быть больше диаметра самой трубы.
На какие документы следует обратить внимание?
Прежде всего, основным документом является СНиП. Таких документов будет несколько. Основные решения и требования к канализационной системе можно взять из:
- СНиП 2.04.01-85 "Внутренний водопровод и канализация зданий".
- СНиП 2.04.03-85 "Канализационные системы".
- СНиП 3.05.04-85 "Наружные сети и сооружения водоснабжения и канализации".
Кроме того, вы можете ознакомиться с научной литературой, методическими указаниями и рекомендациями по прокладке канализационных труб и организации их уклонов.
Виды санитарно-технических систем
Прежде всего, важно знать, с каким типом канализационной системы вы имеете дело. Вода поступает от приборов в доме, а затем по стоякам в главные трубы, которые заканчиваются в общем канализационном резервуаре. В зависимости от того, как устроена канализационная система, различают следующие типы:
- Общая канализационная система;
- Смешанная;
- Раздельная.

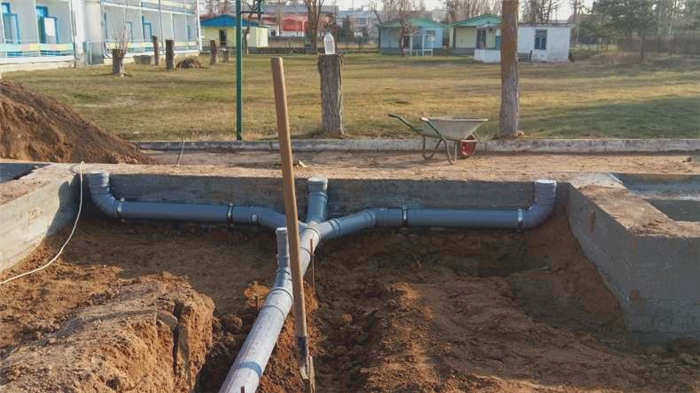

В первом случае сточные воды из небольших труб стекают в одну большую трубу.
Во втором используются трубы разного диаметра (32, 40, 100, 150, 160, 200, 250, 300 и т.д.). Последние несколько представленных систем используются для внешнего дренажа, оснащены байпасами.
Что касается третьей, то это самый сложный тип системы, так как происходит разделение канализационного потока.

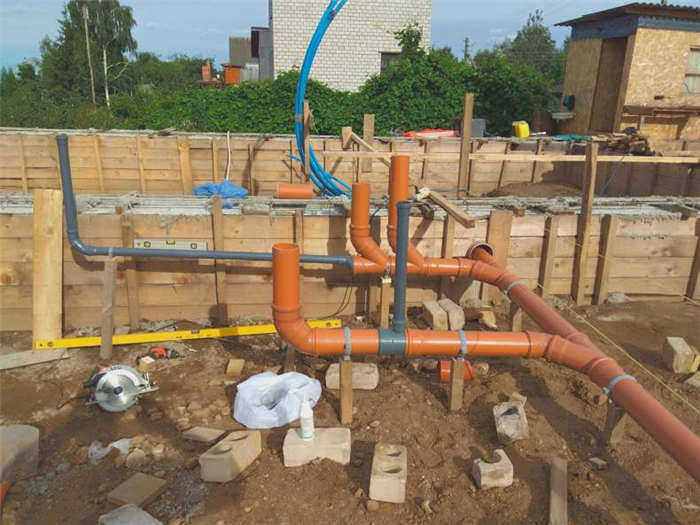

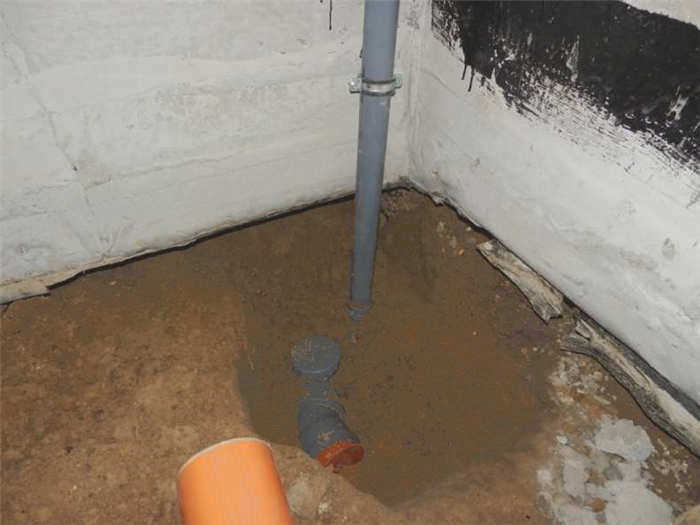

Основные трубы обычно прокладываются в подвалах и уходят под землю к общей дренажной воде. Подземные установки необходимы для того, чтобы избежать замерзания воды.
