Управление газовым котлом через смартфон

Портативные датчики температуры, От двух до десяти, в зависимости от типа модуля. Предназначены для различных помещений, включая наружные блоки. Оптимальное количество – пять, при условии, что один из них находится на улице.

Содержание

GSM-модуль для котлов: организация дистанционного управления отоплением

Надежная и исправная работа системы отопления является одним из определяющих факторов комфортного проживания в любом доме или квартире. Используя такое современное оборудование, как GSM-модуль для котлов отопления, можно дистанционно управлять котельной через мобильный телефон. И это очень удобно, не правда ли?

Предлагаем разобраться, как работает инновационная система управления, какие основные и дополнительные функции способен выполнять GSM-модуль. Мы перечислили преимущества и недостатки удаленного мониторинга, чтобы помочь вам понять, стоит ли вкладывать деньги в такое оборудование.

Мы также подготовили обзор популярных моделей GSM-модулей и рассказали о нюансах их установки, подключения к телефону и настройки оптимальных параметров.

Как работает GSM-модуль?

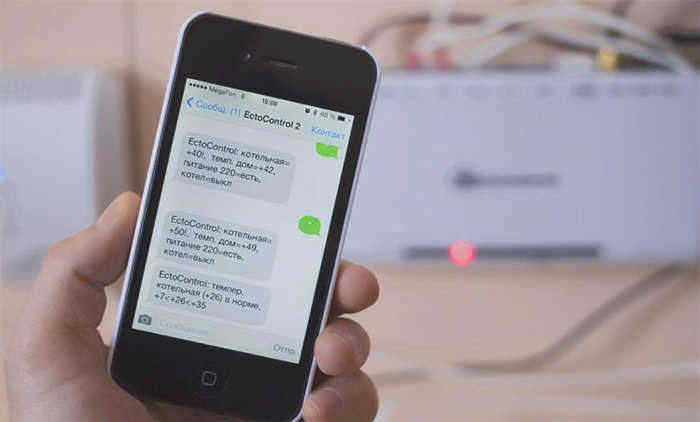

Процессом работы котла управляет небольшое устройство, содержащее регулируемый процессор (контроллер). Он обрабатывает и передает данные от котла к пользователю и наоборот (функция обратной связи) в виде текстовых сообщений.

Основная задача модуля – поддерживать ранее введенные настройки и оперативно реагировать на любые изменения в автономном отоплении.

Пользователь GSM-модуля дистанционно управляет системой отопления через мобильную связь, устанавливая или изменяя необходимые температурные показатели.

Такое оборудование особенно полезно для владельцев дач, загородных домов или тех, кто часто оставляет свой дом без присмотра на длительное время. GSM-модуль может выступать в качестве элемента управления отоплением в "умном доме".

Что такое GSM-модули для котлов?

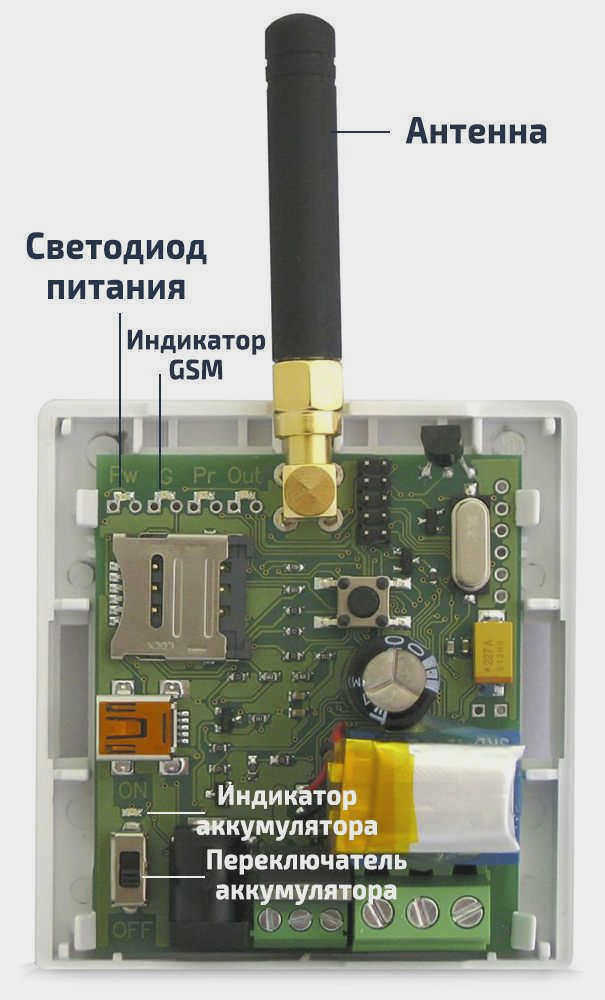

GSM-модуль – это небольшое устройство (контроллер), которое обеспечивает альтернативу управления и автоматизации котла. Он принимает сигнал в мобильной связи и передает команду на котел или в обратном направлении – информирует о состоянии и рабочих параметрах котла и системы отопления в целом.

Для чего он нужен и как используется?

Как правило, основной целью приобретения устройства является экономия средств и повышение комфортности системы отопления. Каждый GSM-модуль позволяет:

Полностью включать или выключать отопительный котел;
Управлять температурой, например, понижать температуру во время вашего отсутствия, чтобы добиться значительной экономии и восстановить комфорт до вашего возвращения домой;
управлять температурой контура горячего водоснабжения;
Внешние датчики температуры, поставляемые почти с каждым современным модулем, позволяют более точно регулировать температуру, измеряя температуру в помещении, а не температуру теплоносителя. Также можно организовать работу котла в зависимости от погоды.

Но не менее важным, на наш взгляд, и даже более приоритетным для некоторых покупателей, является безопасность. GSM-модуль способен оповещать:

О достижении нижнего или верхнего предела установленной температуры;
GSM-модуль способен уведомлять об отключении котла из-за нехватки электроэнергии или газа, проблем с удалением продуктов сгорания, ошибок автоматики, разгерметизации системы и т.д. Это часто недооцениваемая функция, которая позволит вам быть спокойным во время длительного отсутствия и своевременно принять меры для предотвращения замерзания и повреждения системы отопления в случае аварийной ситуации;
Можно установить оповещения о температуре и других параметрах котла через определенные промежутки времени.

Отзывы о модулях управления GSM котлами: преимущества и недостатки

Преимущества	Недостатки
Дистанционное управление из любой точки мира при наличии сигнала мобильной связи	Высокая, но оправданная стоимость – в среднем от 4 до 7 тысяч рублей
Обычно несколько способов управления и мониторинга: SMS, приложение, веб-интерфейс с богатыми данными и статистикой	Необходимость приобретения и обслуживания SIM-карты
Обновление данных при каждом звонке или запросе	Зависимость от покрытия и качества мобильной сети, в отдаленных сельских домах вне зоны покрытия GSM GSM модули бесполезны
Гарантированная автономная работа и гарантированная информация об отключении системы отопления или аварийной ситуации	Небольшой, но достаточный выбор производителей и моделей на российском рынке
Возможность самостоятельно установить и подключить модуль, обладая лишь базовыми знаниями (за исключением более сложных схем, включающих дополнительные датчики расхода, насосы и т.д.).
Абсолютное отсутствие проблем, согласно практике установки и отзывам владельцев, устройства долговечны и обычно служат десятилетиями.

Главный критерий – спецификация модели. Есть устройства, которые подходят только для определенных моделей котлов одного производителя, они выпускаются как дополнительное оборудование к котлу, информация об их назначении обычно содержится в самом названии. Конечно, если такая возможность есть, лучше выбрать GSM-модуль от того же производителя, что и котел (он будет заточен под определенный ряд моделей и их специфику).

Варианты управления котлом через смартфон

Для дистанционного управления бытовым газовым котлом доступны три решения:

подключение GSM-модуля;
использование "умного термостата" через WI-FI связь;
установка термостатов.

Каждый способ дистанционного управления хорош по-своему, а выбор зависит от нескольких факторов: доступности интернета, модели газового котла, финансовых возможностей.

Давайте рассмотрим все три варианта – возможно, один из них подойдет именно вам, и в результате частичной модернизации управление вашей системой отопления станет намного проще.

Вариант №1 – подключение GSM-модуля

Это наиболее распространенное решение, применимое даже в районах без покрытия Интернета.

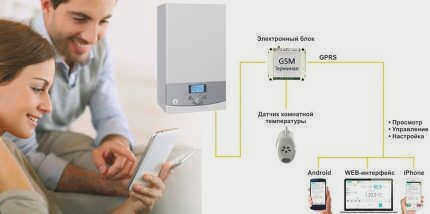

Управление газовым котлом осуществляется через GSM-модуль – компактный модуль контроллера. В него вставляется SIM-карта, которая персонализирует владельца и позволяет ему поддерживать связь с удаленными устройствами.

Для экономии средств владелец дома может выбрать наиболее подходящего оператора мобильной связи и выгодный тариф.

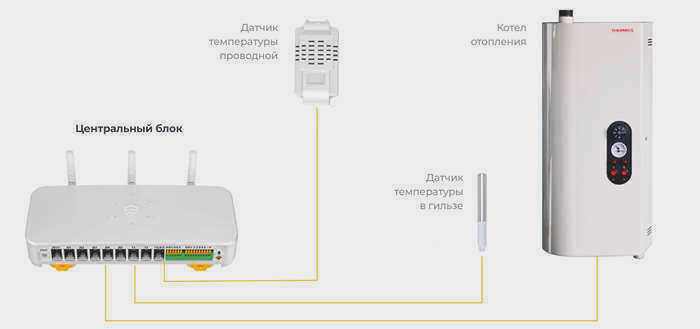

GSM-модуль программируется и напоминает компьютер с ограниченными функциями. Это устройство подключается к датчикам, установленным в оборудовании, а также в окружающей среде – в помещении, на улице. В зависимости от параметров, заданных датчиками, газовая установка автоматически меняет программу или управляется через смартфон.

Для связи с блоком управления, установленным в доме, требуется любое электронное устройство – ноутбук, планшет, но удобнее использовать смартфон, который более компактен и универсален

Для удобства управления и выбора режимов и программ разработчики создали приложения для различных операционных систем: iOS, Android, Windows Phone.

Приложения и полезные видеоролики по теме

О возможностях недорогих GSM-модулей:

Технические нюансы дистанционного управления:

Практическое применение гаджета для регулирования работы газового котла:

Дистанционное управление удобно и повышает степень комфорта, но не защищает на 100% от перебоев связи. Необходимо всегда иметь страховку на случай сбоя интернет-соединения или электропитания.

Передовые инженеры по отоплению советуют внедрять только проверенные системы дистанционного управления, используя лицензированное оборудование, включая резервное питание и дублирование каналов связи с газовым котлом.

Поделитесь собственным опытом изучения и использования прогрессивных систем управления домом в блоке ниже. Оставляйте комментарии, задавайте вопросы, размещайте фотографии к статье. Возможно, ваши рекомендации будут полезны посетителям этой страницы.

Комплект интернет-шлюза SALUS для электрических котлов

Британская интернет-компания SALUS создала специальную систему дистанционного управления котлом на основе уникального термостата SALUS IT500, который она разработала собственными силами. Дело в том, что для управления системой отопления компания содержит собственный сервер, обеспечивающий высокое качество приема и передачи сигнала.

Термостат SALUS IT500 является Wi-Fi термостатом и поддерживает температурный режим в доме, разделяя его на две температурные зоны с разными параметрами.

Устройство легко подключается к котлу по Wi-Fi, имеет простые настройки и позволяет использовать все возможные способы регулирования температуры с точностью до десятых долей градуса. Предустановленные приложения для ПК, Android и iOS обеспечивают совместимость с любым устройством, имеющим доступ в интернет.

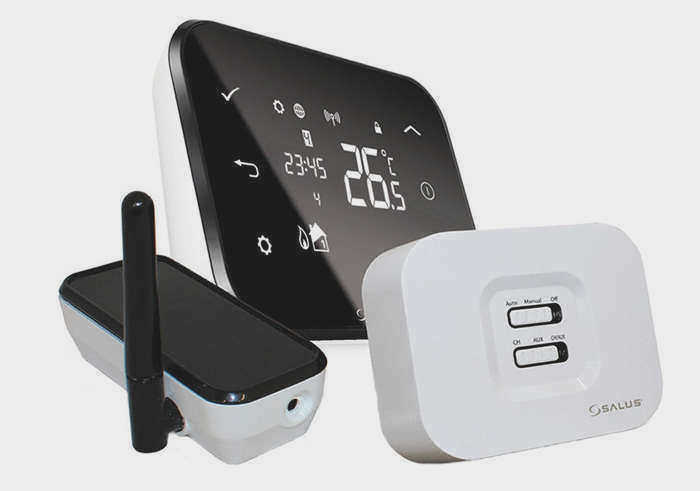

Маршрутизатор, шлюз и термостат SALUS

Управление электрический котёл с мобильного телефона с помощью этой системы имеет особые возможности:

Цепная связь: ПК (или "умный") сервер SALUS шлюз термостат IT500 котлоприемник, обеспечивает надежное соединение и управление системой.
Внутренняя связь между термостатами и котлом основана на частоте 868 МГц, что исключает необходимость прокладки проводов.
Управление нагревом горячей воды – три временных интервала + опция включения/выключения.
В день можно запрограммировать до шести уровней нагрева, регулируемых по дням, часам, минутам.
Режимы автоматического управления нагревом, такие как "Энергосбережение" или "Отпуск".
Три типа управления нагревом системы – "одна зона отопления", "две зоны отопления", "одна зона отопления + ГВС".

Чтобы дистанционно управлять отопительным котлом с помощью системы SALUS, зайдите с компьютера на страницу регистрации сайта SALUS, создайте личный аккаунт и зарегистрируйте свое устройство (а именно термостат SALUS IT500). Регистрация осуществляется с помощью идентификатора устройства, видимого на нижней стороне камеры питания.

Open Therm для мобильного управления электрическим котлом

Многие современные всетопливные котлы оснащены интерфейсом Open Therm для внешнего управления. Для управления котлом с телефона, оснащенного этим интерфейсом, к котлу должен быть подключен совместимый шлюз. Шлюз Open Term-Z-Wave предназначен для мониторинга телеметрии и управления работой отопительного оборудования с интерфейсом Open Term.

Шлюз представляет собой устройство, состоящее из нескольких секций, каждая из которых отображает определенную характеристику котла. Дистанционное управление электрокотлом возможно по следующим параметрам:

состояние котла;
наличие ошибки котла и ее код;
порог заданной температуры контура котла;
уровень модуляции пламени горелки;
порог температуры ГВС
дистанционно устанавливаемый уровень комнатной температуры;
комнатная температура, считываемая с датчика шлюза;
то же самое с помощью внешнего термостата;
давление воды в контуре котла;
температура ул;
температура горячей воды;
температура воды в бойлере.

Протокол Open Therm подробно описан в видеоролике

Свяжите шлюз с контроллером автоматики с помощью стандартной процедуры. После этого все параметры котла появляются в интерфейсе контроллера и могут управляться дистанционно.
