Мы много раз говорили о важности составления схемы электропроводки перед выполнением любых электрических работ в вашем доме, и это хорошее начало. На электрических схемах показаны основные электрические компоненты – входящая линия, счетчик электроэнергии, защитные устройства, распределительные коробки и отходящие провода, коммутационные устройства и компоненты освещения. Чтобы понять электрическую схему, необходимо знать, какие символы для выключателей и розеток изображены на чертежах. Мы приглашаем вас узнать больше об этой теме.
Многие люди начинают проект ремонта в строящемся доме или в только что приобретенной квартире с приглашения профессионала, который поможет им составить схему. Все, что вам нужно сделать, это предоставить подробную информацию о том, где вы планируете разместить крупную мебель и электроприборы. Задача специалиста – нарисовать схему всего этого, показав вам, где на плане должны быть установлены выключатели и розетки. Это поможет вам определить количество необходимых материалов и рационально спланировать процесс монтажа.
Мы не будем говорить о сложных электрических компонентах, таких как переключатели, реле, тиристоры, симисторы, двигатели. Они не нужны для бытовых электрических сетей. Наша основная задача – научиться распознавать маркировку бытовых выключателей и розеток на схематических рисунках.

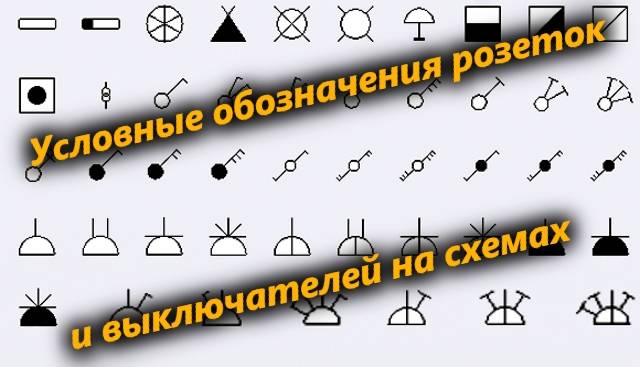

Электрические компоненты обозначаются графическими символами – треугольниками, кругами, прямоугольниками, линиями и т.д.
Описание розеток
Розетка – это коммутационное устройство, которое является частью розеточного соединения и используется вместе с вилкой для подключения устройств к электросети.
Розетки на чертежах обозначаются полукругом с одной или несколькими черточками, отходящими от выпуклой части, в зависимости от типа распределительного щита.
В видеоролике показаны основные символы электрических приборов:

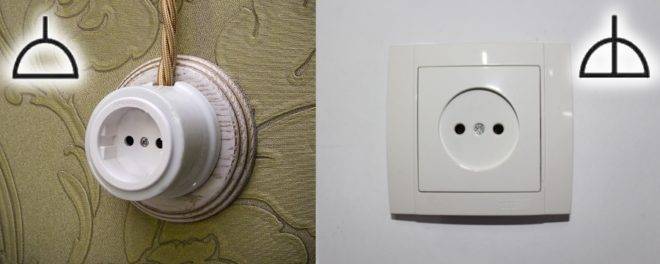

Розетки в зависимости от типа установки бывают:
- Наружная (с открытой проводкой). Они крепятся на стену. Они обозначаются полым полукругом без дополнительных линий на внутренней стороне.
- Внутренний (для скрытой проводки). Они монтируются в стену путем проделывания отверстия и вставки специальной розетки с неглубокой стеклянной формой. На схематическом изображении такого распределительного щита полукруг в середине имеет линию.
Двойные розетки часто используются в бытовых установках. Это моноблоки с двумя вилками (т.е. к ним можно подключить две вилки от двух разных устройств) и одним монтажным положением (установка происходит в одну розетку). Обозначение двойной розетки на электрической схеме выглядит как полукруг с двумя черточками на внешней, выпуклой стороне:

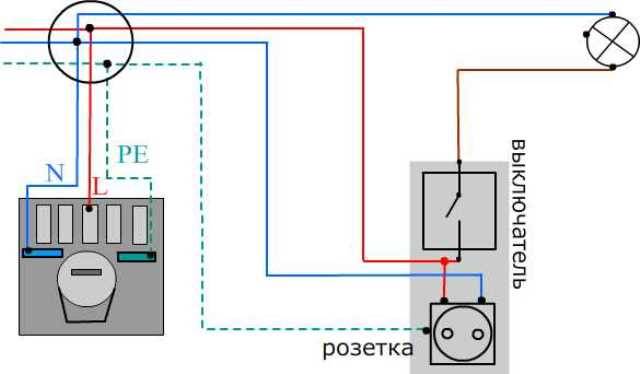

В современных домашних хозяйствах все чаще используются заземленные розетки, чтобы обеспечить долговременную надежность электроприборов и безопасность людей от поражения электрическим током.
Они отличаются от обычных розеток тем, что имеют третий контакт, к которому подключается провод заземления.
Этот провод идет к общему распределительному щитку, где он подключается к специальной клемме заземления. Обозначение розеток на электрической схеме следующее:
Как видите, Земля обозначена горизонтальной линией, касательной к выпуклой части полукруга.
В современном доме уже не редкость трехфазное, а не однофазное электроснабжение. Некоторые потребители энергии требуют 380 вольт (отопительные котлы, водонагреватели, электроплиты). Для их подключения используются трехполюсные розетки с защитным заземлением. Этот тип распределительного щита имеет пять контактов – три фазных контакта, один нейтральный и один для защитного заземления. Трехполюсная розетка обозначена тремя черточками на внешней стороне полукруга:
А вот так выглядят символы для двухполюсных розеток с защитным заземлением:
Иногда можно увидеть обозначение гнезда с внутренней полуокружностью, выполненной черным цветом. Это означает, что распределительный щит является влагозащищенным и оснащен защитной крышкой для предотвращения попадания влаги или пыли в розетку. Степень защиты таких компонентов обозначается специальными символами:
- Две английские буквы IP обозначают само понятие того, что розетка имеет определенный уровень защиты.
- За ним следуют две цифры, первая из которых указывает на степень защиты от пыли, а вторая – на степень защиты от влаги.
На схеме розетки IP 44-55 выглядят следующим образом:
Если они имеют контакт защитного заземления, то соответственно добавляется еще одна горизонтальная линия:
Если электрическая схема составляется в специализированном программном обеспечении, ниже приведен пример чертежа в AutoCad:
Маркировка выключателей
Выключатель – это выключатель, предназначенный для управления осветительными приборами в доме. Когда он включен и выключен, цепь либо включена, либо выключена. Поэтому, когда выключатель включен, замкнутая цепь передает напряжение на лампочку, и она загорается. И наоборот, если выключатель выключен, цепь разрывается, напряжение не поступает на лампочку, и она не загорается.
Переключатели обозначены на рисунках кружком с черточкой вверху:
Как вы можете видеть, на конце приборной панели также имеется небольшой крючок. Это означает, что распределительный щит представляет собой однорычажный переключатель. Маркировка двух- и трехходовых переключателей будет иметь два и три крючка соответственно:
Как и розетки, выключатели могут быть установлены снаружи или внутри. Все приведенные выше обозначения относятся к устройствам, предназначенным для поверхностного (или внешнего) монтажа, т.е. при установке на поверхности стены.
Выключатель для скрытого (или внутреннего) монтажа обозначен на чертеже таким же образом, только с фиксаторами, направленными в обе стороны:
Выключатели для установки на улице или во влажных помещениях имеют особую степень защиты, которая маркируется так же, как и розетки – IP 44-55. Эти выключатели показаны на схемах с черным кругом в центре:
Иногда вы можете увидеть схему переключателя, на которой круги и крючки направлены в двух противоположных направлениях, как будто они являются зеркальным отражением. Это обозначение выключателя или, как его еще называют, проходного выключателя.
Эти распределительные щиты подключаются особым образом и позволяют управлять одним и тем же светильником из разных мест (они очень полезны в длинных коридорах, на лестницах).
Кнопок может быть две или три:
Обозначение блока
Многие люди знакомы с таким выключателем и розетками в своих электроустановках. Его использование очень полезно. Во-первых, это экономит место. Во-вторых, нет необходимости в прокладке проводов отдельно к каждому распределительному щиту (провода и к розетке, и к выключателю прокладываются в одном кабелепроводе). Такие коробки собираются различными способами.
Смотрите видео ниже, чтобы получить представление о блоках:
На схеме обозначение совмещенных розеток и выключателей выглядит гораздо сложнее:
- Модуль для скрытого монтажа, состоящий из одного выключателя и одной розетки.
- Модуль скрытого монтажа, состоящий из выключателя и заземленной розетки.
- Блок скрытого монтажа, состоящий из двойного настенного выключателя и заземленной розетки.
- Блок скрытого монтажа, состоящий из одинарного настенного выключателя, двойного настенного выключателя и розетки с защитным заземлением.
Все эти образы не нужно запоминать, главное – понять их. Хороший, хорошо проработанный рисунок всегда должен иметь сноску внизу с описанием символов.
Маркировка розеток и выключателей на строительных чертежах и схемах
Все электромонтажные работы в квартире или доме выполняются на основе схем подключения и соединений. Все электропроводки и электроустановки на строительных чертежах показаны с использованием условных обозначений.
Обозначения типов – это простые графические символы, которые понятны всем и которые делают любую схему или чертеж гораздо более удобными для чтения благодаря национальной и всемирной стандартизации.
Основные стандарты, определяющие обозначения электрооборудования (включая розетки, выключатели, автоматические выключатели) на принципиальных схемах и строительных чертежах.
В Российской Федерации условные обозначения на принципиальных схемах стандартизированы ГОСТ 21.614-88 “Графические изображения электрооборудования и установок на планах”, из раздела “Система проектной документации для строительства”. Настоящий стандарт вступил в силу с 01.07.88 и полностью заменил ныне не действующий ГОСТ 2.754-72.
На строительных чертежах схема электропроводки квартиры или дома будет выполнена с использованием условных обозначений из данного ГОСТ 21.614-88. Только эти стандартизованные ГОСТом условные обозначения для розеток, выключателей и других электроустановочных устройств.
Символы для других электротехнических изделий стандартизированы в ГОСТ “Единая система проектной документации”, в ГОСТ 2.721-74 “Условные графические обозначения в схемах. Символы общего пользования.
Если вам необходимо прочитать схему, например, схему распределительного щита или схему распределительного устройства, то символы на этих схемах соответствуют ГОСТ 2.721-74.
Символы для обозначения розеток на чертежах
На строительных чертежах и схемах для обозначения электрических розеток обычно используются следующие символы:
Электрические розетки – являются основным элементом любой электроустановки. Электрические розетки различаются по степени защиты (IP, Ingress Protection Rating), типу установки (наружные и встраиваемые) и количеству подключаемых полюсов. Соответственно, символы, используемые на чертежах, отличаются.
Символы розеток для наружной/внутренней установки:
На следующем рисунке показаны символы двойной однополюсной розетки с защитным контактом (заземлением) и без него, однополюсной розетки с защитным контактом и трехполюсной сетевой розетки (3 фазы) с защитным контактом.
Коды розеток для скрытого монтажа/внутренних розеток:
На следующем рисунке показаны символы для однополюсных розеток с защитным контактом (заземлением) и без него, однополюсной двойной розетки и трехполюсной (3-фазной) розетки с защитным контактом.
Для водонепроницаемых розеток с корпусом IP44-IP55 (водонепроницаемость):
Однополюсные влагозащищенные розетки с защитой и без защиты контактов
Условное обозначение розетка + выключатель:
Блок, состоящий из однополюсной розетки и однополюсного выключателя.
Символы для выключателей на принципиальных схемах
На схемах для всех типов выключателей используются следующие символы:
В ГОСТ 21.614-88 “Условные графические обозначения электрооборудования и электропроводок на планах” для обозначения выключателей выделены следующие группы:
– Обозначения выключателей для открытой установки, со степенью защиты IP20-IP23;
– Символы выключателей для скрытого монтажа, со степенью защиты IP20-IP23;
– Обозначения выключателей от IP44-IP55 (водонепроницаемые);
– Двухпозиционные проходные переключатели, также называемые двухпозиционными переключателями, с защитой IP20-IP23;
– Двухпозиционные переключатели, также называемые двухпозиционными, со степенью защиты IP44-IP55 (водонепроницаемые).
Обозначение на чертежах одинарных и двойных выключателей света
На следующем рисунке одинарные и двойные выключатели света используются для наружной (накладной) и скрытой (встраиваемой, внутренней) установки.
Другие электрические устройства на строительных чертежах и схемах также имеют стандартизированные обозначения, определенные ГОСТом.
К сожалению, формат данной статьи не позволяет нам описать все символы электрических устройств, используемые на строительных чертежах для обозначения телевизионных или интернет-розеток, люстр, бра или точечных светильников, термостатов и звонков, а также многих других. Но вы всегда можете скачать ГОСТ 21.614-88 с нашего сайта, там же вы найдете и ссылку.
Наконец, мы приводим таблицу с основными символами для розеток, выключателей и автоматических выключателей.
Если вы не можете найти схему проводки или электрические устройства, это не значит, что вы искали неправильно.
Скорость появления всевозможных новейших типов розеток, выключателей, различных регуляторов, датчиков и т.д. намного быстрее, чем процесс разработки и стандартизации символов для них. Поэтому, если вы видите незнакомые символы на строительном чертеже, внимательно изучите описание или сноски, поскольку они обычно указывают, что имеется в виду.
Если вы не знаете, как обозначить электрический прибор, и решили придумать его самостоятельно, обязательно напишите пояснение в справочном разделе чертежа.
Как обозначаются розетки и выключатели на электрических схемах
Перед проведением электромонтажных работ в вашем доме необходимо составить чертеж, на котором будут показаны основные компоненты – входящий провод, счетчик, УЗО, распределитель, система освещения. Маркировка розетки на схеме питания регулируется законом. Устройство ГОСТа маркируется полукругом, на выпуклой стороне которого расположены черточки, обозначающие тип выключателя.
Необходимость в диаграмме
Чтобы обеспечить качественное и безопасное расположение электропроводки, составляется план. Это имеет форму масштабного чертежа. На нем показана планировка квартиры, группировка электроустановок и электрических цепей.
Чтобы все участники ремонтных и монтажных работ могли понять схемы, розетки и выключатели обозначаются с помощью графических рисунков в соответствии с национальными и международными стандартами.
Геометрические фигуры, такие как круги, квадраты, прямоугольники, точки и линии, используются в качестве графических маркеров. Их комбинации отражают разнообразие механизмов системы освещения и специфику управления ими.
Нормативная база
В Российской Федерации обозначение группы или отдельных розеток и выключателей на проектных чертежах регламентируется следующими документами:
- ГОСТ 21.614-88. подраздел “Графические обозначения электрооборудования и электропроводки” из главы о системе проектной и строительной документации;
- ГОСТ 21.210-2014. электрооборудование, согласно стандарту, может быть представлено стандартными символами;
- IEC 60027. стандарт, принятый Международной электротехнической комиссией, согласно которому электропроводка в российских зданиях должна соответствовать мировым требованиям.
Нормативный документ определяет специфику символов для линии электропередачи и вспомогательного оборудования на схеме.
Специфика символов в российских ГОСТах
Национальная правовая база, определяющая, каким принципам и методам маркировки подлежат части электрических цепей, включает следующие ГОСТы:
- 2.755-87 – раздел “Символы для контактов и коммутационных соединений” определяет, как маркировать тепловые реле, контакторы, автоматические выключатели, установочные переключатели. Отсутствует графический указатель для выключателей УЗО и вентиляторов;
- 2. 721-74 – определяет, какой символ используется для общих деталей и узлов и вторичных цепей;
- 2. 709-89 – обращает внимание на особенности графических обозначений участков электрических цепей, специальных устройств, технологии подключения кабелей и других элементов.
ГОСТ 2.702-2011 предписывает возможность произвольного представления компонентов и необходимость расшифровки маркеров.
Типы электрических схем, принятые в отечественной практике
В соответствии с требованиями ЕСКД, схема представляет собой графический документ, в котором структурные части системы и технологии их соединения обозначены специальными значками. По международной классификации их более 10. Не все из них используются в Российской Федерации.
Функциональные и структурные диаграммы
Блок-схема – это простейшая схема, где элементы схемы представлены квадратами с пояснениями. Эта техника помогает понять, как работает система. Функциональная схема подробно описывает компоненты и их электрические соединения.
Принципиальная схема
Используется для прокладки распределительных линий и панелей управления. Он используется для рисования компонентов без взаимного расположения. Принципиальная схема состоит из
- Однолинейные с силовыми цепями – одна общая линия используется для заземления, фазы и нейтрали;
- в комплекте со всеми узлами и проводами – электрические соединения рисуются в развернутом виде и поэлементно.
Полная схема нарисована на нескольких листах.
Сборочный чертеж
Показывает план расположения осветительных приборов, розеток и выключателей и порядок их подключения. В нем может содержаться дополнительная информация о электромонтажных работах.
Если вы хотите сэкономить место на листе бумаги и знать отметки без подписи, вы можете использовать унифицированный план. В нем сочетаются вышеперечисленные типы рисунков.
Особенности маркировки электрических розеток на схеме
Электрическая арматура классифицируется по степени защиты, способу монтажа, количеству полюсов. Эти детали приводят к различиям в обозначениях на чертеже.
Обозначения розеток для наружного/открытого монтажа
В схеме розеток для наружной установки используются следующие символы:
- сопряжение, заземление и однополюсные;
- Сопряжение, незаземленное и однополюсное;
- однополюсный, одновитковый и защитный контакт;
- Электрическая розетка, имеющая 3 полюса и защитный контакт.
Однополюсная биполярная розетка имеет форму полукруга с черточкой посередине. Биполярная розетка имеет две черточки посередине. Двухполюсные модели с заземлением для накладного монтажа маркируются в виде полукруга с выступающей с обеих сторон горизонтальной линией и вертикальной черточкой. Трехполюсные устройства с “заземлением” маркируются в виде полукруга с 5 веерными черточками (1 в центре и 4 по бокам). Одинарные единицы обозначаются одинарным тире, двойные единицы – двойным тире.
Трехполюсные выключатели подходят для трехфазных сетей и обозначаются в виде полукруга с тремя внешними черточками.
Идентификация розеток для скрытого монтажа/внутренней установки
Идентификация розетки для скрытого монтажа показана на рисунке в виде вертикально пересеченного полукруга.
Могут быть установлены следующие варианты
- Биполярный – полукруг с центральной вертикальной линией за пределами фигуры;
- Биполярный с защитным контактом – полукруг с вертикальной линией, направленной вверх, и горизонтальной линией, направленной наружу;
- Трехполюсный с защитным контактом – полукруг с линией посередине и черными линиями (5 сверху);
- Двухполюсный близнец – полукруг с черточкой посередине и двумя толстыми параллельными линиями (как пробка).
Горизонтальная линия заземления одинакова для всех моделей.
Маркировка влагозащищенных розеток (степень защиты IP44-IP55)
Маркировка влагозащищенного распределительного щита выполнена в виде черного, полностью заполненного полукруга. На рисунке изображен блок с защитной крышкой, которая предотвращает попадание влаги на основные компоненты. Схема электропроводки для ванной комнаты и кухни предусматривает 2 типа розеток:
- двухполюсный влагозащищенный – черный полукруг с черточкой сверху;
- Водонепроницаемый с двумя полюсами и защитной цепью – черный полукруг с горизонтальной линией и черточкой сверху.
Степень защиты обозначается английскими буквами IP. Первое число указывает на степень защиты от пыли, а второе – на степень защиты от влаги.
Как маркируются выключатели и розетки
Органы управления освещением размещены в общем корпусе для экономии места для проводки и облегчения монтажа. На схеме выключатель и розетка обозначены в соответствии с количеством элементов:
- Модуль скрытого монтажа (1 выключатель + 1 розетка) имеет форму полукруга с выступающей вверх вертикальной линией. От нижней части линии проходит диагональная Т-линия.
- Модуль для скрытого монтажа (1 вкл/выкл + 1 заземленная розетка) – полукруг с вертикальными и горизонтальными линиями (образующими крест). Т-образная диагональная линия проходит от нижней части фигуры;
- двойной выключатель скрытого монтажа и заземленная розетка – полукруг с вертикальными и горизонтальными линиями в форме креста. Т-образные штрихи расходятся по диагонали от общей точки с левой и правой стороны;
- блок с двухпозиционным разъемом, однопозиционным разъемом и гнездом – полукруг с вертикальными и горизонтальными черточками, образующими крест. Слева находится Т-образная диагональная черточка, выходящая из общей точки. Справа находится линия с диагональным направлением и двумя короткими горизонтальными черточками, “заключающими” ее.
Из-за сложности блок-схем лучше включить условные обозначения.
Специфика символов переключателей
Общепринятое обозначение выключателя в схеме питания выглядит следующим образом:
ГОСТ 21.210-2014 гласит, что не существует единого символа для моделей кнопок и диммеров. В разделе 4.7 документа говорится, что может быть принято любое значение.
Иногда на чертежах указывается тип автоматического выключателя. Его обозначение можно увидеть в таблице.
Графические символы, которыми принято обозначать автоматические выключатели, приведены в таблице.
В ГОСТ 21.614-88 приведены рекомендации по условным обозначениям для групп выключателей:
- для поверхностной проводки (степень защиты от IP20 до IP23);
- для скрытого монтажа проводки (степень защиты от IP20 до IP23);
- водонепроницаемые устройства (степень защиты от IP44 до IP55);
- Двухпозиционное проходное устройство (степень защиты от IP20 до IP23);
- влагозащищенные модели трапов со степенью защиты от IP44 до IP55.
ГОСТ Р-52565-2006 отмечает, что полюс одного выключателя должен замыкать только одну линию.
Маркировка однополюсных и двухполюсных моделей на электрических схемах
Количество клавиш должно быть указано на переключателе. Для этого используются символы:
Трехклавишные устройства обозначаются тире с кружком и тремя крючками.
Символы для других устройств
Схема электропроводки включает в себя не только выключатели и розетки, но и другие компоненты. Например, автоматический выключатель, УЗО или реле контроля напряжения маркируется как разомкнутый контакт.
Согласно ГОСТу, для маркировки автоматического выключателя используется ряд контактов, соединенных вместе, и квадрат сбоку. Символ указывает на одновременное срабатывание и наличие защиты. Двухполюсный выключатель устанавливается на плоском вводе, однополюсные используются для остановки нагрузки.
Разъединители с предохранителями и УЗО не имеют символов, используемых по ГОСТу, поэтому особенности конструкции показаны на чертежах. УЗО – это трансформаторы тока с управляющим контактным реле. Дифференциальный автоматический выключатель имеет аналогичный узел, но к нему прикреплен автоматический выключатель для защиты от короткого замыкания и перегрузки.
Реле регулятора предназначено для отключения оборудования в случае перенапряжения. Он состоит из печатной платы и контактного реле. Диаграмма наносится на крышку аппарата и переносится на план линии электропередачи.
Для обозначения освещения и осветительных приборов используется несколько графических символов:
- квадрат – люминесцентная лампа 600х600 мм;
- прямоугольник – люминесцентный источник света 600х300 мм;
- квадрат с двумя линиями – светодиодный источник света 600×600 мм
- большой “клюв” с частично окрашенными черными треугольниками – 600×600 мм источник аварийного освещения
- узкий “бабочка” с частично заполненными черным цветом треугольниками – блок аварийного освещения 600×300 мм
- круг, разделенный дугой – устройство с лампой высокого давления
- круг без двух сегментов с 4 черточками (“дольками”) и горизонтальной стрелкой вправо – прожектор
- круг, разделенный пополам – источник света с люминесцентными лампами
- круг с узкими участками сверху и снизу – светодиодный светильник любой нелинейной формы
- круг – светильник с галогенной лампой или лампой накаливания;
- круг, разделенный на 6 сегментов – люстра;
- прямоугольник – линейный люминесцентный светильник;
- прямоугольник с 2 черточками – линейный светодиодный светильник
- черная дуга – аварийный светильник.
Символ устройств выбирается в зависимости от их внешнего вида и назначения.
Не обязательно знать наизусть символы сетевых блоков. Понимая символы и правильный рисунок, пользователь всегда сможет расшифровать символы или прочитать сноски.
Маркировка розеток и выключателей на чертежах
Перед проведением строительно-монтажных работ составляется план. Электромонтажные работы не являются исключением. Для того чтобы электрические схемы были понятны всем участникам монтажных и ремонтных работ, условные обозначения розеток, выключателей и других устройств будут нарисованы по единому стандарту.
Типы электрических схем
Электрические схемы, необходимые для работы, бывают разных типов и назначения.
Схематические и функциональные электрические схемы
Блок-схема – это самый простой тип диаграммы. На нем изображены элементы схемы и пояснения, обычно в квадратах. Это позволит вам понять, как работает установка.
Функциональная диаграмма отличается от блок-схемы более подробным описанием всех элементов схемы и связей между ними.
Схематическая диаграмма
Эти электрические схемы используются в распределительных щитах и панелях управления. Они показывают все компоненты в деталях, независимо от их взаимного расположения. Эти чертежи позволяют понять детали линий электропередач и цепей управления.
Существует два типа диаграмм:
- Полностью. Здесь показаны все компоненты и соединяющие их провода. Его можно развернуть, чтобы показать установку в целом или в формате “по пунктам”, где части установки показаны на отдельных листах;
- Одиночная линия. На рисунке показаны только силовые цепи. Она называется однолинейной схемой, поскольку вместо нескольких линий, представляющих три фазы, нейтральный провод и заземление, проводится только одна линия.
электрическая схема
Для использования при монтажных работах. На этой схеме показано расположение всех фитингов, соединительных проводов и другой информации, необходимой для завершения электромонтажа.
Комбинированная электрическая схема
Содержит различные типы электрических схем в одной. Делается по возможности без загромождения страницы различными элементами и пояснениями.
Чтение электрических схем
После составления электрической схемы важно понять, как она работает, возможные неисправности и другие детали. Этот процесс называется “чтение электрической схемы”. Вначале необходимо ознакомиться с изобразительными символами различных деталей, показанных на схеме, и их соединениями.
Маркировка проводов
Провода, соединяющие компоненты электрических схем, изображаются в виде линий. Они отличаются маркировкой, номерами и, в некоторых случаях, толщиной. В однопроводной схеме толстая линия обозначает группу проводов: фазу и нейтраль или плюс и минус.
На чертежах с несколькими деталями провода показываются не сплошной линией, а в начале и конце соединения с маркировкой каждого провода и указанием места соединения. Провода, переходящие с одного листа на другой, также показаны аналогичным образом.
Интересно. Места, где соединены три или более проводов, обозначаются точкой.
Графические символы для устройств
Помимо проводов, на электрических схемах присутствуют и другие устройства. Все типы имеют свои символы. Они символически представляют функцию или конструкцию аппарата. Это схематические изображения выключателей, концевых выключателей и ламп, выполненные из простых геометрических элементов. Их комбинация несет всю информацию об электрическом устройстве.
Все символы и их элементы определены в специальных таблицах, определенных ГОСТ 21.614-88 “Графические обозначения электрических устройств и проводов на планах”. Он обязателен к исполнению не только в производстве, но и в проектировании бытовых установок.
Электрическая схема
Схема электропроводки необходима при строительстве или ремонте дома. Она рисуется на плане помещения с указанием высоты прокладки проводки и мест, где должны быть установлены выключатели, розетки и автоматические выключатели.
Этот план будет использоваться не только человеком, который его нарисовал, но и монтажниками, а затем электриками, ремонтирующими электроустановки. Поэтому обозначения розеток и выключателей на чертежах должны быть понятны всем и соответствовать ГОСТу.
Условные обозначения розеток на электрических схемах
Символом розетки является полукруг. Количество и направление отходящих от него черточек указывают на все параметры этих устройств:
- В случае проводки скрытого монтажа полукруг пересекается вертикальной линией. В проводных устройствах поверхностного монтажа этого не происходит;
- В одной розетке одна линия идет вверх. В двойной розетке тире двойное;
- Однополюсная розетка обозначается одной линией, трехполюсная – тремя расходящимися линиями;
- Степень защиты от погодных условий. Устройства с классом защиты IP20 маркируются прозрачным полукругом, устройства с классом защиты IP44-IP55 маркируются черным полукругом;
- Заземление обозначается горизонтальной линией. Она одинакова во всех конфигурациях.
Интересно. Помимо электрических розеток, здесь есть компьютерные розетки (для кабеля LAN), телевизионные розетки (для антенны) и даже розетки для пылесоса, к которым подключается шланг пылесоса.
Маркировка выключателей на схемах
Выключатели на всех рисунках имеют вид небольшого круга с линией, наклоненной вправо в верхней части. На нем есть дополнительные линии. Количество и тип этих линий используются для определения параметров устройства:
- крючковая линия “G” предназначена для поверхностной проводки, поперечная линия “T” – для скрытой проводки;
- одна линия для однорукого переключателя, две линии для двухрукого переключателя, три линии для трехрукого переключателя;
- если круг затенен, это означает, что он защищен от атмосферных воздействий по стандарту IP44-IP55.
Помимо обычных выключателей, существуют проходные и перекрестные выключатели, которые позволяют управлять освещением из нескольких мест. Маркировка этих устройств на электрических схемах аналогична маркировке обычных устройств, за исключением двух диагональных линий: справа-вверх и слева-вниз. Символы на них дублируются.
Идентификация блока розеток выключателя
Для удобства использования и более эстетичного внешнего вида эти устройства устанавливаются в соседние электромонтажные коробки и закрываются общей крышкой. Согласно ГОСТу, эти устройства обозначаются полукругом, линии которого соответствуют каждому отдельному устройству.
На следующей иллюстрации показаны два примера розеток и выключателей:
- конструкция скрытого монтажа из розетки с заземлением и двойного выключателя;
- Конфигурация скрытого монтажа с розеткой и заземляющим контактом и двумя выключателями: двойным выключателем и одинарным выключателем.
Другие обозначения типов
Помимо розеток и выключателей, в электрических схемах используются и другие элементы, которые имеют соответствующую маркировку.
Маркировка защитных устройств (автоматических выключателей, устройств остаточного тока (УЗО) и реле контроля напряжения (РНН)) основана на размыкающем контакте.
Обозначение автоматического выключателя по ГОСТу состоит из необходимого количества контактов, соединенных вместе, и рамки сбоку. Это символизирует одновременное срабатывание и систему защиты. Выключатели в жилых домах обычно двухполюсные, а однополюсные используются для отключения отдельных потребителей.
Для УЗО и автоматических выключателей остаточного тока не существует специальных обозначений по ГОСТу, поэтому они отражают особенности конструкции. Эти устройства состоят из трансформатора тока и исполнительного реле с контактами. Дифференциальные реле дополнительно оснащены выключателем перегрузки и короткого замыкания.
Реле контроля напряжения отключает электрооборудование, если напряжение отклоняется от допустимых пределов. Такое устройство состоит из электронной платы и реле с контактами. Это можно увидеть на электрической схеме таких устройств. Он изображен на верхней крышке корпуса.
Графические символы для освещения и осветительных приборов, включая светодиодные люстры, символизируют внешний вид и функции приборов.
Знание условных обозначений розеток и выключателей и других устройств на чертежах необходимо при планировании, монтаже и ремонте электропроводки и другого электрооборудования.
