Установка водонагревателя мгновенного действия своими руками: пошаговая инструкция
Многие из нас не раз сталкивались с проблемой экстренной нехватки горячей воды. Согласитесь, греть воду в кастрюле, чтобы помыть посуду или принять ванну, довольно неудобно. А если семья большая, это может стать настоящей проблемой.
Однако решение есть – водонагреватели мгновенного действия. Они помогают улучшить комфорт в городских квартирах и обеспечивают горячей водой круглый год в сельских домах. Давайте узнаем, как установить проточный водонагреватель своими руками, с чем справится любой домашний мастер.
Мы объясним, как работает обогреватель и какие факторы следует учитывать при его выборе. Мы рассмотрим особенности подключения электрических и газовых обогревателей. Здесь вы найдете видеоролики по монтажу, которые помогут вам лучше разобраться в установке.
Принцип работы проточного нагревателя
Если вы собираетесь самостоятельно устанавливать водонагревательное оборудование, вам необходимо ознакомиться с устройством и принципом работы.
Нагрев воды в проточном устройстве происходит просто: холодная вода из водопровода проходит через нагревательные элементы, и на выходе она имеет температуру в несколько раз выше начальной.

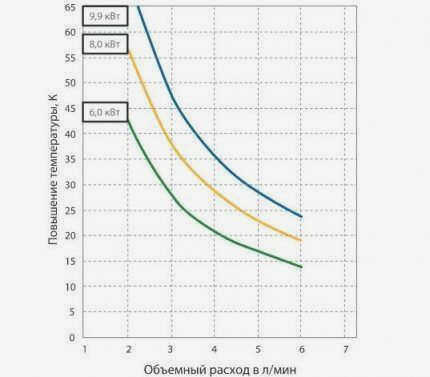

Например, вода температурой +10 °C нагревается до комфортной температуры душа +36-40 °C. Настройки регулируются с помощью кнопок управления на передней панели корпуса.
Фотогалерея
Фото из
Основным преимуществом водонагревателей мгновенного действия является их компактный размер, оправданный тем, что они не предназначены для хранения горячей воды
Проточные водонагреватели мгновенного действия выпускаются в широком ассортименте, рассчитанном как на несколько водоразборных точек, так и на один кран.
Проточные водонагреватели делятся на газовые и электрические. Газовые более экономичны, но рискованны в эксплуатации при отсутствии навыков.
Электрические типы проще в установке, безопаснее в эксплуатации, но стоимость электроэнергии значительно выше, чем стоимость газоснабжения.
Электрический тип подключается только к водопроводу и электричеству. Газовые приборы требуют подключения к водопроводу, газовой магистрали, дымоходу и электросети, если они оснащены энергозависимым устройством розжига и автоматической системой.
Оба типа водонагревателей могут использоваться в качестве основных или вспомогательных устройств для снабжения здания горячей водой.
Область применения электрических водонагревателей совсем не ограничена. Газовые водонагреватели можно устанавливать в домах высотой до 5 этажей, не подключенных к центральной сети горячего водоснабжения.
Для электрических приборов необходимо подключение к центральной сети. Альтернативой может быть электрогенератор. Газовый прибор может питаться газом из сети, подключенный к баллону или газовому резервуару.
Как это работает?
Электрические накопительные водонагреватели устроены довольно просто. Как правило, такой прибор представляет собой емкость, внутри которой установлен нагревательный элемент – мощный нагревательный элемент. Поскольку прибор предназначен для хранения горячей воды, он должен быть теплоизолирован.
Внутри устройства установлены две трубы: одна забирает холодную воду из системы водоснабжения, а другая направляет нагретый до определенной температуры поток в контур ГВС. Для регулирования работы агрегата используется автоматический блок управления.
Фотогалерея
Фото из
Главная особенность накопительного водонагревателя заключается в том, что он готовится к использованию и содержит запас горячей воды
Накопительные водонагреватели обрабатывают объем воды, определяемый объемом бака, и поддерживают ее температуру.
Электрические накопительные водонагреватели нагревают воду до 55-85°C и поддерживают ее при этой температуре. Они требуют небольшого количества электроэнергии
Электрический накопительный водонагреватель емкостью до 150 литров потребляет не более 1,5 кВт электроэнергии.
Накопительные водонагреватели выпускаются в вертикальном, горизонтальном, напольном и настенном исполнении.
Помимо электрических моделей, существуют также бойлеры, которые можно подключить к газовым, твердотопливным или масляным котлам.
Оба типа представлены двумя водяными баками, установленными один внутри другого. В электрических агрегатах между баками имеется изоляционное пространство, а в бойлерах, подключаемых к котлам, через это пространство проходит нагретая котлом среда.
Когда вода из внутреннего бака сливается, она пополняется из входного отверстия для холодной воды и постепенно нагревается до определенной температуры.
Специфические особенности накопительных нагревателей
Специфические особенности накопительных нагревателей
Энергопотребление электрических моделей нагревателей
Средние требования к электрическому бойлеру
Варианты конструкции накопительных водонагревателей
Подключение водонагревателя к котлу
Принцип хранения тепла, полученного в результате отопления
Схемы накопительных устройств
Этот блок управляет забором воды, температурой нагрева воды и включает и выключает нагревательный элемент по мере необходимости. Блок управления также имеет модуль, который автоматически отключает питание, если в баке нет воды.
Порядок установки этих водонагревателей
Простая конструкция делает вместительные водонагреватели чрезвычайно надежными. Установить такой прибор не слишком сложно, но необходимо учесть ряд важных нюансов.
Во-первых, необходимо выбрать место, где будет установлен водонагреватель. Затем его устанавливают, подключают к системе водоснабжения и электропитанию.
Для бытовых целей чаще всего используются относительно небольшие настенные модели. Они подвешиваются на специальных кронштейнах. Для вертикальной модели используются два кронштейна, для горизонтальной – четыре.
Крепление кронштейнов к стене простое, обычно для этого используются подходящие саморезы и отвертка.

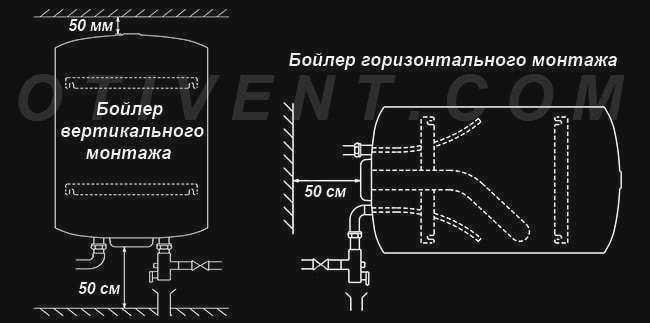

На этой схеме четко показаны рекомендации и правила подвешивания накопительного водонагревателя на стену. Ненадежное или неправильное крепление может привести к падению прибора.
Между кронштейнами, на которых крепятся вертикальные модели накопительных баков, должно соблюдаться расстояние 180 мм. Для горизонтальных моделей используются шарнирные кронштейны.
Расстояние между защитным кожухом и поверхностями других предметов должно быть не менее 300 мм для агрегатов емкостью до 80 л и не менее 500 мм для нагревателей емкостью 100-200 л.
Вертикальную модель нельзя устанавливать горизонтально или, наоборот, класть на бок с вертикальным нагревателем. Это является грубым нарушением условий эксплуатации и безопасности оборудования, что может привести не только к повреждению оборудования, но и к опасному несчастному случаю.
С помощью спиртового уровня проверьте правильность выравнивания отдельных опор друг относительно друга. Что касается места установки водонагревателя, рекомендуется выбирать его как можно ближе к выходам горячей воды.
Схемы установки и решения

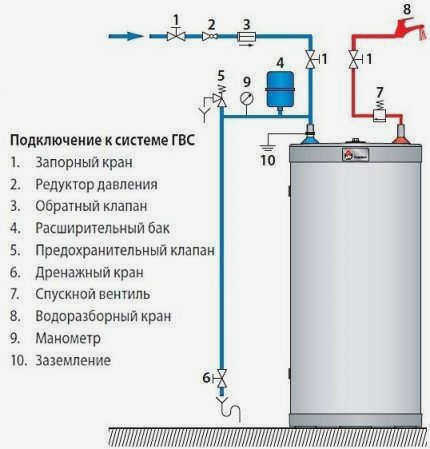

Водонагреватель может быть подключен к централизованному водоснабжению одним из двух способов: через группу безопасности или напрямую.
Группа безопасности состоит из набора следующих компонентов:
- запорный клапан;
- обратный клапан
- предохранительный клапан;
- расширительный бак.
Версия 1. Наличие группы безопасности традиционно используется в системах косвенного нагрева и когда давление централизованной системы превышает предельный параметр рабочего давления котла.

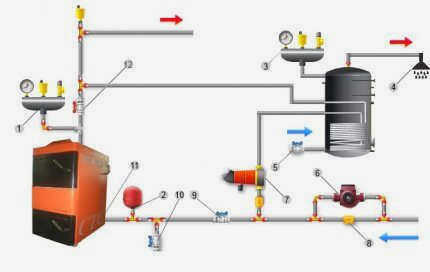

Классическая схема оборудования косвенного нагрева. Используются две группы безопасности: 1 – группа безопасности котла; 2 – расширительный бак; 3 – группа безопасности котла; 6 – циркуляционный насос отопления; 7 – циркуляционный насос котла (+)
Вариант №2. Прямое подключение обычно используется для приборов малого объема с проточным принципом. Прямое подключение также возможно при более низких и стабильных условиях давления в централизованной системе водоснабжения. В любом случае, план монтажа предполагает установку запорной арматуры.
Отопительный агрегат оснащен запорными вентилями на входе и выходе системы для обеспечения возможности проведения технического обслуживания и ремонта (+).
Критерии для бесперебойной установки
Основные моменты монтажа, которые необходимо учитывать во избежание ошибок, – это соответствие диаметров труб по отношению к входным фитингам, а также сечение кабеля, подводящего электронагреватель к котлу.
Диаметр подводящих труб должен обеспечивать свободное движение воды в подводящих и отводящих трубах. Поэтому больший диаметр трубы с переходом на размер фитинга еще допустим, но меньший диаметр трубы, чем диаметр входных отверстий котла, считается грубой ошибкой.

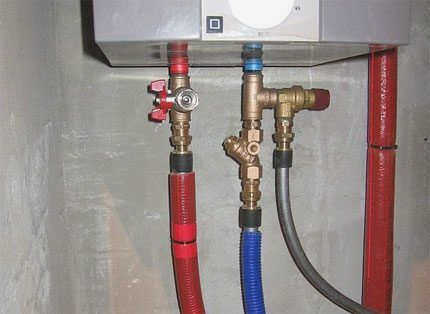

Это наглядный пример оснащения системы котла с электрическим нагревом всеми необходимыми фитингами. На данном этапе следует также обратить внимание на качественную (безупречную) изоляцию всех входящих и выходящих труб.
То же самое относится и к сечению питающего кабеля. Не запрещается использовать кабели с большим сечением, но кабели с меньшим сечением категорически запрещены.
Однако кабели с большим сечением вызывают трудности при прокладке в каналах и занимают больше места. В этом случае логично точно подобрать сечение кабеля в соответствии с током нагрузки.
Розетка питания обычно устанавливается непосредственно на устройстве. Высота установки розетки от уровня пола должна составлять не менее 1,5 метра. Бытовые бойлеры рассчитаны на однофазное переменное напряжение 220-250 Вт. Токовая нагрузка обычно составляет не менее 10 А.

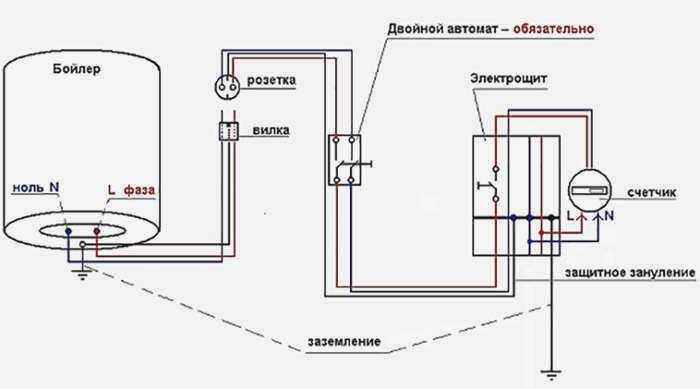

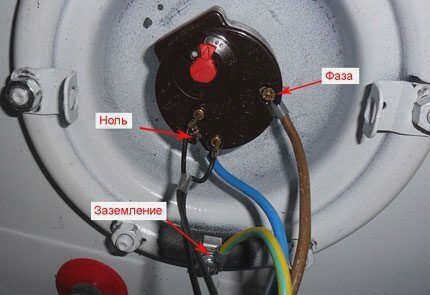

Подключите систему бойлера, используя электрическую схему. Такой тип подключения можно считать выполненным без ошибок. Сечение проводов соответствует сечению, указанному в документации, присутствует контур заземления.
Инструкция по установке водонагревателя
Перед установкой, а лучше – на этапе покупки, необходимо определить место расположения бойлера. Ограничений нет – агрегат можно установить даже на чердаке или в подвале загородного дома. Эти варианты не исключены, но мы рекомендуем придерживаться следующих правил:

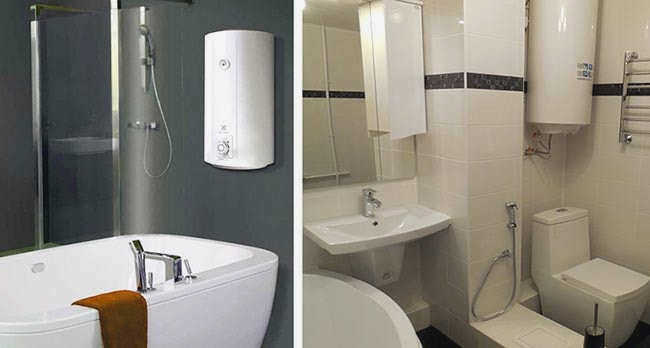

- Лучший вариант для квартиры – закрепить горизонтальный агрегат над ванной комнатой. В случае аварии вы не затопите соседей. Не вешайте здесь вертикальную модель водонагревателя, вы можете удариться головой о бак во время мытья.
- Другое место в квартире – туалет; бойлер размещается в нише над унитазом. Положительная сторона такого решения – экономия места, отрицательная – неудобство обслуживания. В случае протечки есть риск затопить соседей, да и пол приходится заделывать.
- В частном доме радиатор можно разместить в любой нежилой комнате. Главное требование – разместить его вблизи водоразборных точек, чтобы при открытии крана не приходилось сливать из труб большое количество холодной воды. Подходящие помещения: кухня, ванная комната, прачечная или котельная.
- Обеспечьте доступ для обслуживания прибора. Оставьте со стороны патрубка (снизу или сбоку) зазор не менее 50 см, чтобы можно было подсоединить шланг, поставить ведро, снять магниевый стержень или нагревательный элемент во время ремонта.
- Оставьте 50…100 мм свободного пространства от радиатора до ближайших стен и потолка. Причина: На корпусе (особенно в верхней части) скапливается пыль, которую необходимо каким-либо образом удалять.
Информация к сведению. В техническом паспорте водонагревателя Termex производитель отмечает: если пользователь решит установить прибор в труднодоступном месте, ему придется оплатить гарантийное обслуживание. В случае замены водонагреватель демонтируется самостоятельно или за свой счет.
Подготовка к установке водонагревателя
После того как вы решили, какой бойлер выбрать для частного дома, можно приступать к организации системы водоподготовки. Перед началом работ вам следует
- Оценить состояние системы водоснабжения. Рекомендуется устанавливать полипропиленовые трубы;
- Выбрать место для установки оборудования. Клапаны и само оборудование должны быть легко доступны. Настенные конструкции следует устанавливать только на несущих стенах;
- Проверьте состояние электропроводки, особенно при установке проточных моделей;
- Подготовьте инструменты и расходные материалы: перфоратор, серповидные гаечные ключи, монтажную ленту, пластиковые жестяные трубки, переходники, отвертки и т.д.
Если котел выбран для отопления частного дома и приготовления горячей воды, следует также позаботиться об организации места для установки системы. В целях безопасности все необходимое для установки должно быть под рукой.
Шаги по установке бойлера своими руками
Установить водонагреватель в собственном доме можно без получения разрешений, даже если вы устанавливаете газовое оборудование. Но в последнем случае стоит прибегнуть к помощи профессионалов, чтобы обеспечить безопасность последующей эксплуатации прибора. При обустройстве системы водоподготовки на основе электрического водонагревателя потребуется дополнительно решить вопрос с заземлением бойлера в частном доме своими руками. Рекомендации можно найти в техническом паспорте прибора.
Сам монтаж осуществляется следующим образом:
- Выполните монтаж прибора при отключенном водоснабжении;
- Вставьте тройник для подключения прибора;
- Установите вентили;
- Установка арматуры;
- Установка обратного клапана на соединении (входе);
- Клапан на трубе подачи воды;
- Подключение труб холодной воды к прибору;
- Подключение бойлера к электросети;
- Прокладка электрических кабелей от прибора к счетчику и автомату;
- Проведение пробного запуска.
Перед этим показывается, нужно ли заземлять бойлер в частном доме (при грамотном электромонтаже в дачных комплексах такой вопрос не возникнет). Первый запуск системы происходит при открытых смесителях и после того, как из бака установки будет выжат воздух. Ввод в эксплуатацию – важный этап, поэтому следите за установленной системой. Если вы не уверены, что самостоятельная установка пройдет гладко, разумнее доверить ее профессионалу.
