Сбор данных поможет вам рассчитать мощность оборудования. Лучше всего полагаться на информацию, предоставленную производителем. Если к даче подведен газ, стоит задуматься о подключении газового водонагревателя, а если вы постоянно проживаете в доме – газового котла.
Установка водонагревателя с краном своими руками: пошаговая инструкция
Многие из нас неоднократно сталкивались с проблемой аварийного отключения горячей воды. Согласитесь, довольно неудобно нагревать воду в кастрюле, чтобы помыть посуду или принять ванну. А если семья большая, это может стать настоящей проблемой.
Однако решение есть – водонагреватели мгновенного действия. Они помогают улучшить комфорт в городских квартирах и обеспечивают горячей водой круглый год в сельских домах. Давайте узнаем, как установить мгновенный водонагреватель своими руками, с чем может справиться любой домашний мастер.
Мы объясним, как работает водонагреватель и какие факторы нужно учитывать при его выборе. Мы рассмотрим особенности подключения электрических и газовых нагревателей. Здесь вы найдете видеоролики по установке, которые помогут вам лучше понять процесс монтажа.
Принцип работы проточного нагревателя
Если вы собираетесь самостоятельно устанавливать водонагревательное оборудование, вам необходимо ознакомиться с устройством и принципом работы.
Нагрев воды в проточном устройстве происходит просто: холодная вода из водопровода проходит через нагревательные элементы, и на выходе она имеет температуру в несколько раз выше начальной.

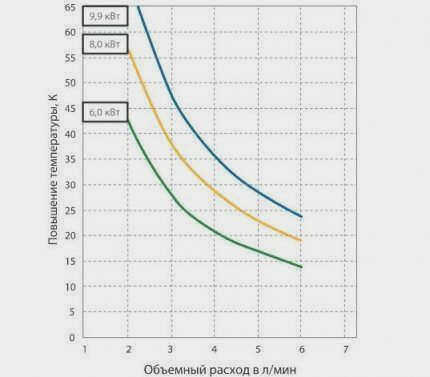

Например, вода температурой +10 °C нагревается до комфортной температуры душа +36-40 °C. Настройки регулируются с помощью кнопок управления на передней панели корпуса.
Фотогалерея
Фото из
Основным преимуществом водонагревателей мгновенного действия является их компактность, оправданная тем, что они не предназначены для хранения горячей воды

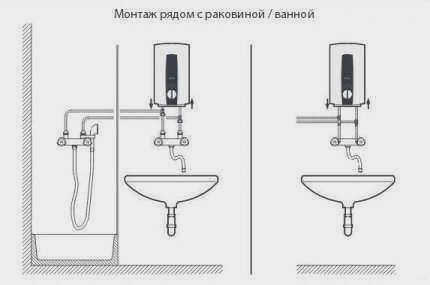

Проточные водонагреватели мгновенного действия выпускаются в широком ассортименте, что позволяет организовать как несколько водоразборных точек, так и один кран.
Проточные водонагреватели делятся на газовые и электрические. Газовые более экономичны, но рискованны в эксплуатации при отсутствии навыков.
Электрические типы проще в установке, безопаснее в эксплуатации, но стоимость электроэнергии значительно выше, чем стоимость газоснабжения.
Электрический тип подключается только к водопроводу и электричеству. Газовые приборы требуют подключения к водопроводу, газовой магистрали, дымоходу и электросети, если они оснащены энергозависимым устройством розжига и автоматической системой.
Оба типа водонагревателей могут использоваться в качестве основных или вспомогательных устройств для снабжения здания горячей водой.
Область применения электрических водонагревателей совсем не ограничена. Газовые водонагреватели можно устанавливать в домах высотой до 5 этажей, не подключенных к центральной сети горячего водоснабжения.
Для электрических приборов необходимо подключение к центральной сети. Альтернативой может быть электрогенератор. Газовый прибор может работать от сетевого газа, подключенного к газовому баллону или резервуару.
Типы бытовых водонагревателей
Специфика подключения бытовых водонагревателей напрямую связана с типами приборов, их техническими параметрами, габаритами.
Традиционно в отечественной практике используются два типа нагревателей:
- Накопительные.
- Проточный.
Эти два типа бойлерных систем отличаются технологией нагрева.

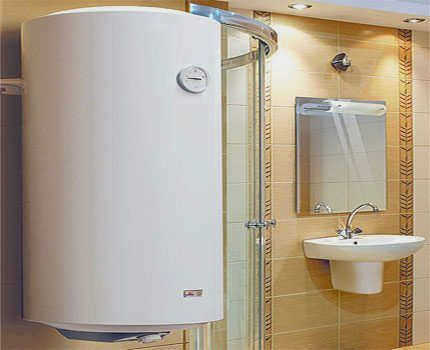

Прибор накопительного типа, оснащенный электрическим нагревателем (ТЭНом). Приборы этого типа чаще всего используются в бытовом секторе. Они могут быть установлены непосредственно в ванной комнате, если позволяют размеры.
Накопительные нагреватели Холодная вода хранится в баке, затем нагревается и может быть направлена в водопроводную систему.
С проточными устройствами Нагрев осуществляется непосредственно потоком холодной воды в радиатор, при этом вода в баке не хранится.
Потребители в бытовом секторе в основном используют системы накопительных бойлеров. В данной статье представлен сравнительный обзор двух типов водонагревателей.
Техническая конструкция накопительного водонагревателя
Система накопительного водонагревателя, бойлера, в упрощенном схематическом изображении представляет собой бак, оснащенный электрическими нагревательными элементами или жидкостными теплообменниками. В накопительном баке имеются трубопроводы для подвода и отвода горячей воды.

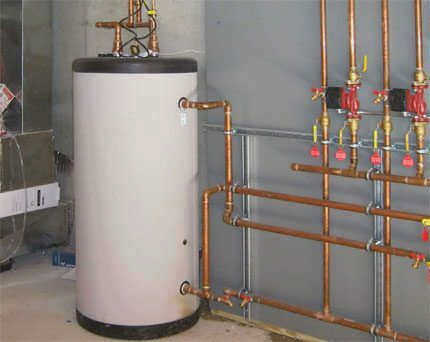

Более эффективной и вместительной конструкцией является система косвенного нагрева. Конечно, источником тепловой энергии в этом случае является вода из системы отопления. Однако при необходимости возможен и электрический нагрев.
Схемы установки и решения
Нагревательный блок может быть подключен к централизованному электроснабжению одним из двух способов: через группу безопасности или напрямую.

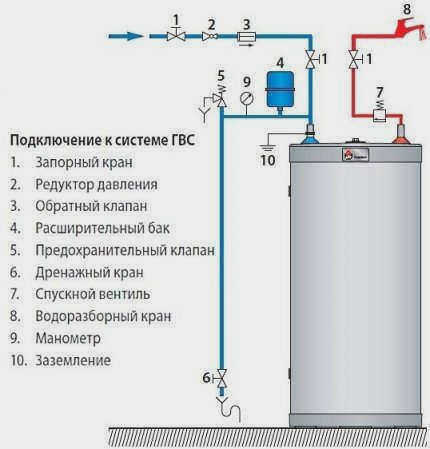

Группа безопасности состоит из набора следующих компонентов:
- запорный клапан;
- обратный клапан;
- предохранительный клапан;
- расширительный бак.
Версия 1. Наличие группы безопасности традиционно используется в бойлерных системах косвенного нагрева и когда давление централизованной системы превышает предельный параметр рабочего давления бойлера.

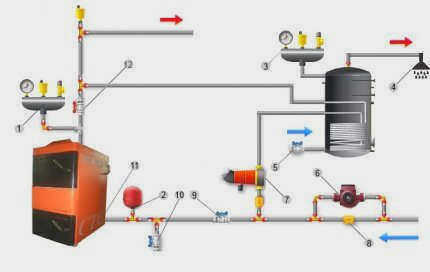

Классическая схема оборудования косвенного нагрева. Используются две группы безопасности: 1 – группа безопасности котла; 2 – расширительный бак; 3 – группа безопасности котла; 6 – циркуляционный насос отопления; 7 – циркуляционный насос котла (+)
Вариант № 2. Прямое подключение обычно используется для маломощных приборов с проточным принципом работы. Прямое подключение также допустимо для небольших и менее стабильных напоров центрального водоснабжения. В любом случае, план монтажа предполагает установку запорной арматуры.
Отопительный агрегат оснащен запорными вентилями на входе и выходе системы для обеспечения возможности проведения технического обслуживания и ремонтных работ (+).
Разновидности
Современные водонагреватели классифицируются по 4 основным признакам:
- Конструкция.
- Тип энергии, используемой для нагрева.
- Тип установки.
- Механизм работы.
Давайте подробно проанализируем их основные характеристики по каждому критерию.
Конструкция и тип энергии
Существует 4 основных типа бойлеров, в зависимости от их конструктивных различий и типа энергии, используемой для нагрева воды:
- Электрический накопительный бак.
Термостатический, цилиндрический или плоский бак, в котором вода нагревается с помощью электрического нагревателя, установленного в нижней части. Это одно из самых популярных решений. Система управления может быть простой механической или электронной с цифровым дисплеем.
- Изолированный корпус с двойными стенками.
- Впускная и выпускная труба.
- Элемент контроля температуры.
- НАГРЕВАТЕЛЬНЫЙ ЭЛЕМЕНТ.
- Анод.
Установка и подключение такого котла в загородном доме предоставляет возможность предварительного нагрева необходимого количества воды, в том числе и в ночное время в автоматическом режиме. Прибор не содержит камеры сгорания и не имеет сопутствующих недостатков, таких как необходимость отвода дымовых газов. Однако процедура установки трудоемка и накладывает ряд требований к местам крепления.
- Электрический поток.
Он характеризуется компактностью, легкостью и простотой. Вес устройства обычно составляет 1-5 кг. Вода проходит через нагревательный модуль без остановки. Поэтому для обеспечения стабильной температуры на выходе требуется постоянное давление в системе водоснабжения.
Устройство состоит из следующих основных компонентов:
Выбор места установки
Для того чтобы водонагреватель работал эффективно, а его эксплуатация и обслуживание были безопасными и удобными, необходимо выбрать подходящее место для его установки. Прежде всего, необходимо учесть следующие факторы:
- Размер. Бойлер должен быть расположен таким образом, чтобы к нему был обеспечен легкий доступ. Это важно не только при установке и креплении, но и при обслуживании, ремонте и замене.
- Надежное крепление. Накопительный водонагреватель должен быть закреплен на неподвижной конструкции, например, на полу или стене. Это имеет решающее значение как для безопасности, так и для устойчивости устройства при ежедневной эксплуатации.
- Прочное крепление. Установка шкафа должна производиться с учетом материала строительной конструкции. Если, например, стена имеет гипсокартонную поверхность, а входящие в комплект анкеры предназначены только для бетона, крепление с их помощью будет очень слабым. Их следует заменить на более надежную альтернативу.
- Минимальное расстояние от потребителя. Чтобы уменьшить потери тепла от нагретой воды в трубах, размещайте бойлер как можно ближе к основному источнику потребления – например, к душу или кухонной мойке.
- Доступные элементы управления. Панель управления и настройки устройства должны быть прямо и легко доступны. Поскольку работа сельского водонагревателя не ограничивается одной установкой и разъемным соединением – в процессе эксплуатации часто возникает необходимость подстраивать его параметры под изменяющиеся условия.
Подготовка водонагревателя к работе
Бойлер установлен, электрическое подключение завершено, и можно заливать воду.
- Откройте маленький кран на трубе холодной воды, подсоединенной к прибору.
- Откройте вентиль горячей воды на кране.
- Откройте вентиль горячей воды на бойлере.
- Для того чтобы жидкость вытекла из крана, требуется время. Поэтому необходимо подождать.
- В это время проверьте соединения на наличие утечек. Если таковые обнаружены, немедленно устраните их, затянув гайки.
- Как только вода потечет из крана горячей воды, водонагреватель заполнен. Закройте кран.
- Теперь прибор можно включить в розетку.
- Температурный режим установлен. Чтобы сделать это правильно, прочитайте инструкцию, которая прилагается к водонагревателю. Не стоит читать различные интернет-ресурсы. Производитель лучше знает, как правильно это сделать.
Коротко о самом важном
Перед тем как повесить водонагреватель, важно определить место его установки. В идеале стена должна быть несущей, но достаточно будет и несущей стены.
Размеры выступов на самом водонагревателе играют важную роль в процессе установки. Поэтому важно точно измерить расстояние между выступами. А также расстояние от них до верхней плоскости бойлера, прибавив к нему 5 см.
В зависимости от материала стены нужно выбрать крепеж. Кирпич, бетон – анкера для водонагревателя или саморезы с пластиковыми дюбелями. Дерево – анкеры с шурупами. Пенобетон – предпочтительно самоклеящийся вариант.

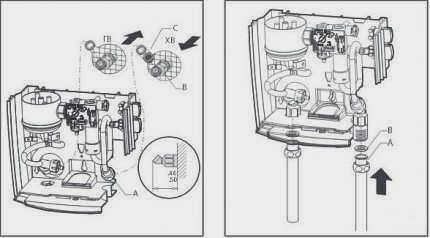

Подключение к системе водоснабжения и к крану осуществляется с помощью гибких шлангов.
Для подключения к электросети создается отдельный шлейф к распределительному щиту. В последнем должен быть установлен отдельный автоматический выключатель и УЗО.
