Когда все кронштейны были установлены на место, я закрепил на них сами газовые домкраты. Это очень просто. Поместите гнездо на шаровую ручку и нажмите вниз, удерживая кронштейн на месте. Вы услышите "щелчок", который означает, что домкрат установлен на место. Главное – не ошибиться с позиционированием. Плунжер находится внутри шкафа, а шток – на дверце.
Использование газовых лифтов для кухонных шкафов: правила установки
По оценкам ученых, население Земли проводит на кухне почти 3 триллиона часов в год. Возможно, именно поэтому люди стараются максимально использовать свою кухню, превращая ее в уютный островок для приготовления пищи, чаепития и душевных бесед.
Самое главное – это правильный выбор и установка кухонного гарнитура, а также различных приспособлений и механизмов, например, газлифтов для шкафов. Это непростая задача, но вполне выполнимая – нужно лишь терпение и полезные советы. Мы расскажем вам, что такое газлифт, для чего он нужен, как его выбрать и как установить на кухонные шкафы.
Что такое газлифт и для чего он нужен?

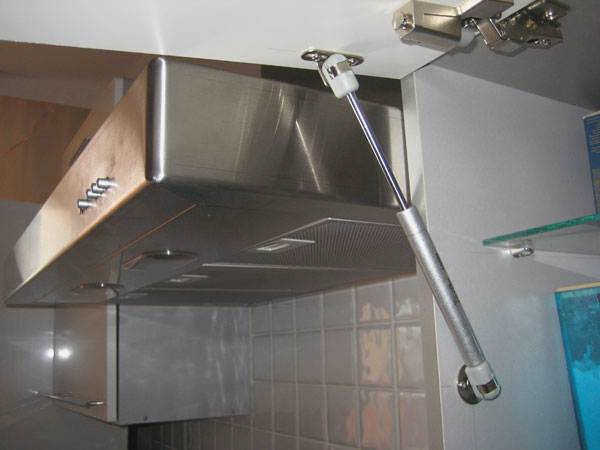

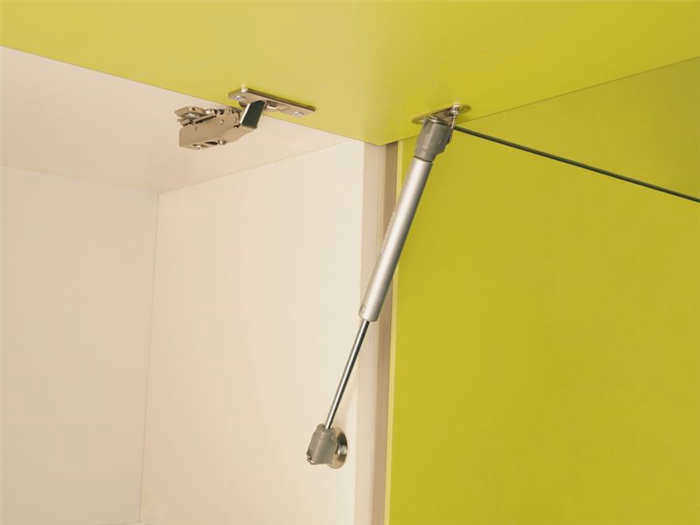

Газлифт – это механический компонент, который поднимает и мягко удерживает дверцу шкафа.При этом первая дверца может открываться вверх.
Справка. Газлифт – это сленговое название гидравлической газовой пружины (тип пружины, в которой пружинным элементом является газ), которая используется в мебели, автомобилестроении, авиационном оружии, медицинском и аэрокосмическом оборудовании.

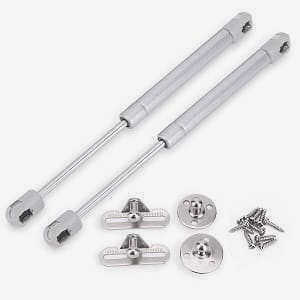

Типичная конструкция газового лифта для мебели состоит из следующих компонентов:
- корпус в виде цилиндра, изготовленного из металла
- подъёмная штанга
- рукав
- пылесборник
- дроссель;
- подшипник скольжения;
- центрирующая втулка поршня;
- Газовый клапан и канал перезапуска газа.
Конструкция доводчика герметична. При изготовлении устройство заполняется газом (азотом), который предварительно осушается и очищается от пыли для предотвращения повышенного износа и коррозии механизма.
Информация. Газовый подъемник заполняется только один раз – во время производства – под давлением от 5 до 200 атмосфер. В случае поломки он не подлежит ремонту.
Принцип действия простКогда дверь закрыта, шток поршня погружается в цилиндр, что становится возможным благодаря сжатому газу в цилиндре. Когда дверь открывается, газ толкает поршень обратно и обеспечивает плавное движение двери без необходимости постоянного ручного перемещения.
Основной функцией механизма является:
- бесшумное и плавное открывание и закрывание двери;
- надежная фиксация двери в открытом положении;
- самоконтроль движения двери.
Конструкция газового лифта
Состоит из следующих компонентов, изготовленных из пластика и металла:
- Втулка.
- Подъемный конус.
- Внешнее и внутреннее углубление.
- Подъемный стержень.
- Гнездо, внешний и внутренний конус.
- Кнопка.
- Уплотнительный элемент.
- Газовый клапан.
- Подшипник.
- Канал для выпуска газа.
Как правильно установить газлифт на кухонный шкаф?

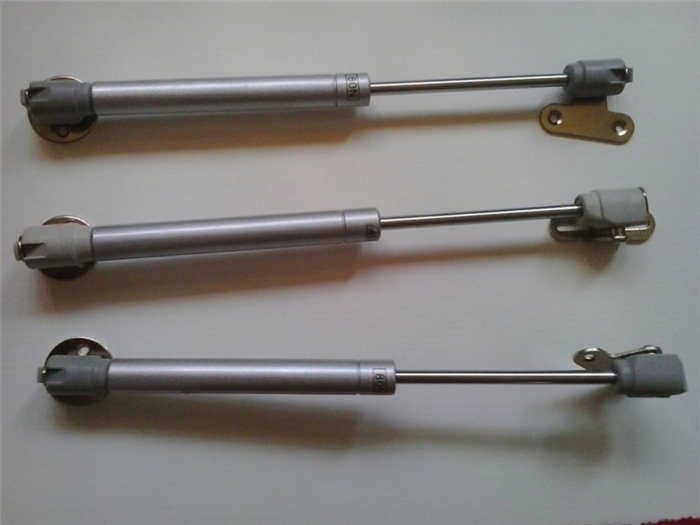

В начале работы необходимо подобрать инструменты и сделать разметку, приобрести газовые домкраты и аксессуары. Газовые подъемники характеризуются различными параметрами и силой, с которой сжимается пружина. Устройство должно быть подобрано в соответствии с размерами мебели. В целом, размеры мебели стандартные, и существует три основных варианта газовых подъемников по размерам. Важно знать максимальное выдвижение штока и длину механизма в сборе.
Усилие сжатия необходимо при расчете конструкции для дверей разного веса с учетом всех покрытий и фурнитуры. Величина силы сжатия пружины регулируется и указывается в техническом паспорте механизма, измеряется в ньютонах и может составлять 60, 80, 100 и до 140 Н. Исходя из веса ворот, газлифт рассчитывается из расчета один килограмм веса ворот на 10 ньютонов силы сжатия.
Существует несколько способов крепления. Часто используются плоские шайбы, крепящиеся по бокам шкафа шурупами и саморезами. Для деревянной мебели используются винтовые ручки.
Какие инструменты необходимы для сборки?
Вам необходим набор инструментов – одного недостаточно. Если вы хотите выполнить монтаж самостоятельно, вам понадобятся:
- Рулетка, линейка или измерительная лента.
- Молоток и плоскогубцы.
- Дрель (желательно электрическая).
- Отвертка или электрическая отвертка (последняя лучше).
Шаг 1: разметка перед установкой
Перед установкой устройства разметьте нишу шкафа и сделайте расчеты, необходимые для установки. Также отмечаются центры точек крепления с обеих сторон ниши и на двери.
Шаг 2 – Монтажные работы
Установите газлифт на кухонный шкаф следующим образом:
Отметьте .
Какое бы крепление ни было выбрано для установки газового лифта по размеру, необходимо выполнить правильный расчет и процедуру выравнивания. Это влияет на качество установки и эксплуатационные характеристики готового изделия.
Для расчета размеров рекомендуется использовать сопроводительные инструкции производителя.
Любые существующие схемы, которые называют универсальными, не являются лучшим вариантом для качественного и эффективного определения размеров будущей конструкции.
В процессе разметки следует обратить внимание на то, как будет открываться дверь. Это рассчитывается в зависимости от угла. Наиболее популярными вариантами являются 100, 90 и 80 градусов. В некоторых случаях дверь может открываться и под углом 45°, в этом случае обычно используются дополнительные кронштейны для передней и боковых панелей.
После определения базового значения для маркировки следует установить контрольную метку на фурнитуре. Когда речь идет о размерной сетке, лучше всего подобрать газлифт в соответствии с высотой готового изделия.
Например, для шкафа высотой 365 мм идеально подойдет газлифт высотой 355 мм.
Этот пример можно использовать для детализации дальнейших этапов разметки.
- Отметьте среднюю часть крепления и боковые стенки. Это 37 мм с боковой стороны и 366 мм с внутренней стороны.
- Крепление центральной точки. С боковых сторон отмеряется расстояние, равное фактической высоте крепления – в данном случае 19 мм. От верхнего края это значение составит 128 мм.
- Вышеуказанное следует проверять в соответствии с инструкциями производителя. Рекомендуется сначала закрепить газовый домкрат на конструкции и убедиться в его надежности.
Как только это будет сделано, разметку можно считать законченной. Рекомендуется перепроверить размеры линейкой или рулеткой.
Технология сборки
Сборка газового лифта на мебель – это простой процесс, с которым может справиться любой пользователь. Важно следовать пошаговой инструкции, чтобы правильно установить этот конструктивный элемент на мебель. Это позволит избежать поломки кронштейна.
Первое, что необходимо сделать, – выбрать оптимальный амортизаторВ первую очередь необходимо подобрать оптимальный амортизатор с учетом цели, для которой он предназначен, и его фактической максимальной нагрузки при горизонтальном или вертикальном раскрытии.
Выбирается он в основном на основании маркировки, указанной производителем на коробке или на сопроводительной схеме.
Установка газового лифта спереди или внутри предмета мебели зависит от типа фурнитуры – будет ли подъемник направлен вниз или вверх. Схемы для кухни, спальни, стеллажей и других применений значительно отличаются, поэтому перед тем, как выполнять работу самостоятельно, необходимо ознакомиться с конкретными примерами.
Для кухонных шкафов

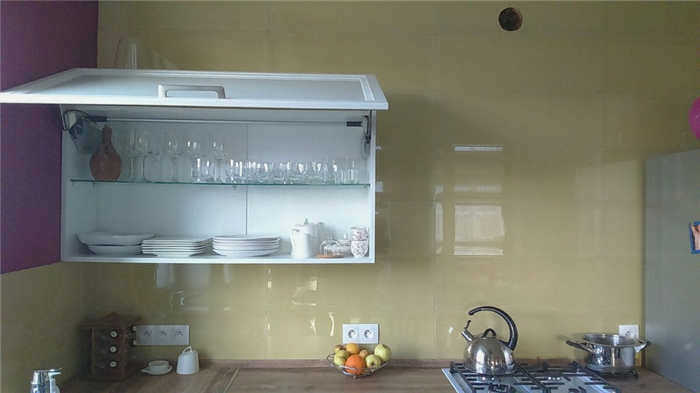

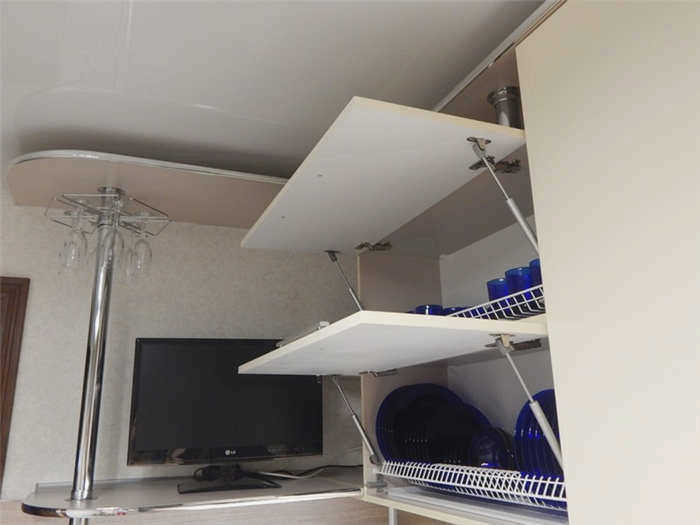

Открывание кухонных шкафов с помощью газового лифта – наиболее популярное и распространенное применение этого функционального элемента. Чтобы избежать ошибок при установке, следуйте шаг за шагом приведенным ниже инструкциям.
- Прикрепите конструктивные основания к дверям в боковых местах, рассчитанных ранее при их определении.
- Установите основные кронштейны с дополнительными пружинами и установите металлические пластины. На этом этапе особенно важно тщательно прикрутить кронштейны, чтобы головка газового лифта работала более эффективно.
- Прикрепите входящую в комплект центральную опору так, чтобы она совпадала с разметкой. Основная опора всегда крепится с помощью 3-4 винтов или обычных саморезов. Массивная бабка должна плотно сидеть в просверленных отверстиях. Если плита деформирована, дальнейшая эксплуатация механизма невозможна.
Работа завершена, можно приступать к проверке работоспособности
Попросив мастеров помочь мне восстановить шкаф до нормального состояния, я проверил, все ли работает исправно. К новым газлифтам претензий не было. Двери легко потянуть друг к другу, после чего они срабатывают, поднимая створку вверх.
Единственное, от чего я бы предостерег читателей, которые захотят заменить старые ограничители на своей кухне на аналогичную новинку. Определитесь с весом дверей. Если они достаточно легкие, не стоит покупать 10-килограммовые подъемники. Такое новшество может вырвать дверные петли у основания. Я уже видел, как это происходит.
Последняя часть
Газовые лифты легко устанавливаются, как читатель, возможно, уже понял. У меня ушло ровно 32 минуты (я специально замерял). Однако, если вы хотите сделать эту работу самостоятельно, не забудьте, что вам также нужно купить шаблон для установки. Самое интересное, что он стоит чуть дороже, чем пара газовых домкратов. Вот такой парадокс. Однако, возможно, позже он пригодится кому-то из ваших знакомых.
Надеюсь, моя статья поможет некоторым читателям. Моя единственная просьба – напишите в комментариях, показалась ли она вам интересной, может ли информация оказаться полезной и каково ваше общее впечатление от статьи.
