При сборке двухстворчатых петель необходимо определить толщину пластин. Обычно этот размер не превышает 2-3 мм. После определения мест крепления на лицевой стороне боковых стоек рамы половинки петли прикладываются к дереву и карандашом очерчивается контур пластины.
Мебельные петли для шкафов: виды, производители, рекомендации по выбору
Покупая готовую мебель или заказывая мебель по индивидуальному проекту, мы редко интересуемся типом и качеством мебельных петель, установленных для открывания фасадов. Однако от того, какой тип мебельных петель был выбран изначально, зависит, как долго дверца будет оставаться открытой, не скрипя и не прогибаясь. Выяснить это никогда не поздно: вы можете самостоятельно заменить одну петлю на другую в любой момент в процессе эксплуатации. Стоимость будет не такой высокой, а для самостоятельной установки и регулировки петель потребуется минимум ручных инструментов.
Что такое четырехшарнирные петли для корпусной мебели?

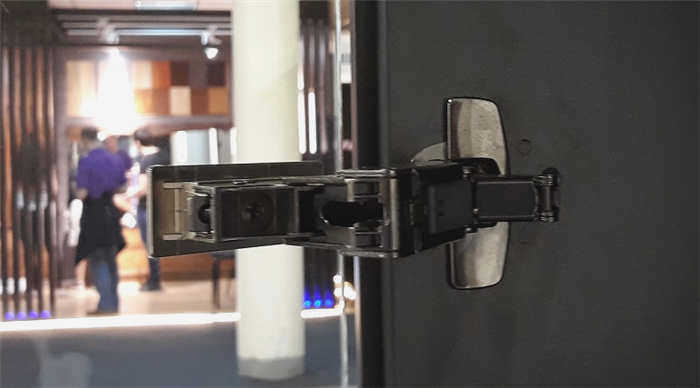

За редким исключением, вся современная корпусная мебель, включая кухонные шкафы и ящики, оснащена так называемыми четырехшарнирными мебельными петлями. Их также называют "чашеобразными петлями", поскольку для их установки требуется чашеобразное отверстие в передней части.
Немного истории

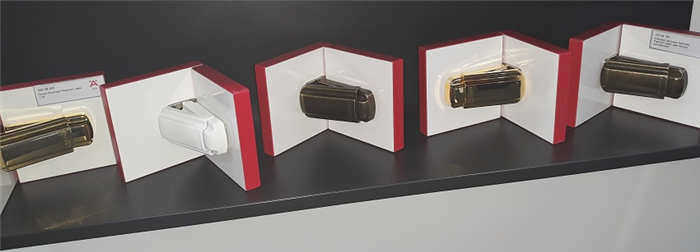

Петля была изобретена перед Второй мировой войной итальянским мастером Саличе. Ее особенность заключается в том, что механизм открывания позволяет поворачивать и перемещать дверцу к центру шкафа, не выходя за его габариты. Это позволяет регулировать положение дверцы по глубине, высоте и ширине изделия. Все современные мебельные петли так или иначе основаны на принципе Salice. Каждый производитель имеет десятки вариантов.
Схема петли с четырьмя шарнирами, принцип установки и регулировки своими руками

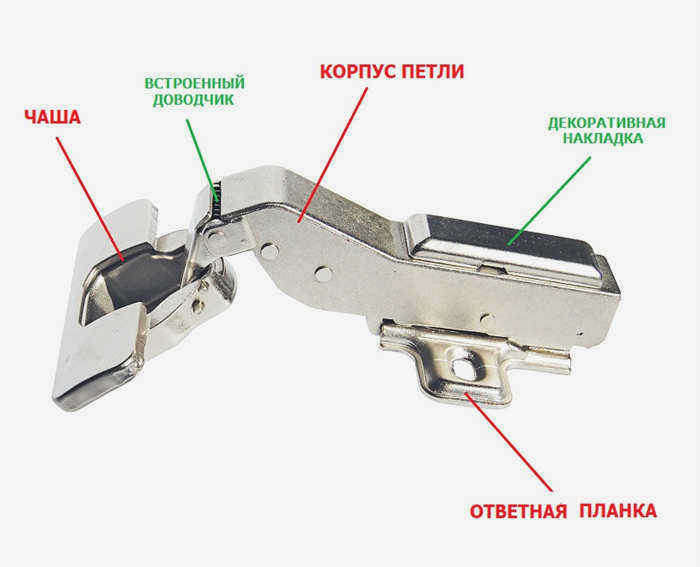

Мебельная петля состоит из трех частей: чашки, основания и планки.
В основании петли находится механизм, состоящий из двух "рычагов". Одна сторона каждого "рычага" жестко прикреплена к корпусу петли, а другая сторона удерживает чашку петли.
Коробка петли вставляется в просверленное отверстие на внутренней стороне фасада. Прикрепите пластину петли к внутренней стороне шкафа или каркаса шкафа. С помощью винта соедините корпус петли с коробкой и монтажной пластиной. Регулировка корпуса петли осуществляется с помощью винта на корпусе петли. Петля упирается в столешницу или помещается в паз.
Сколько мебельных петель можно установить на одном фасаде?
Существуют общепринятые стандарты для установки четырехшарнирных мебельных петель. Они позволяют легко заменить одну петлю на другую и выбрать любого производителя по цене, качеству и дополнительным функциям.

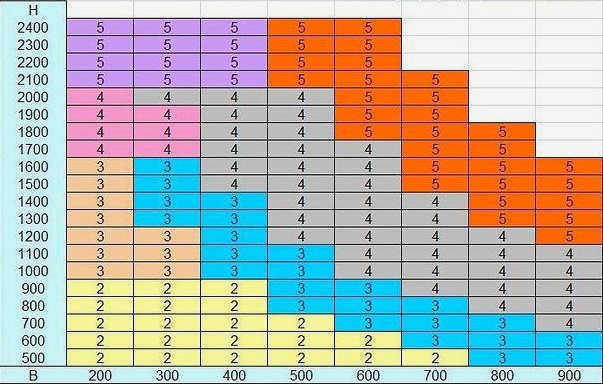

При решении вопроса о том, сколько мебельных петель установить в дверь, решающими являются три критерия: высота фасада, ширина и вес. Высота является решающим фактором при определении количества петель.

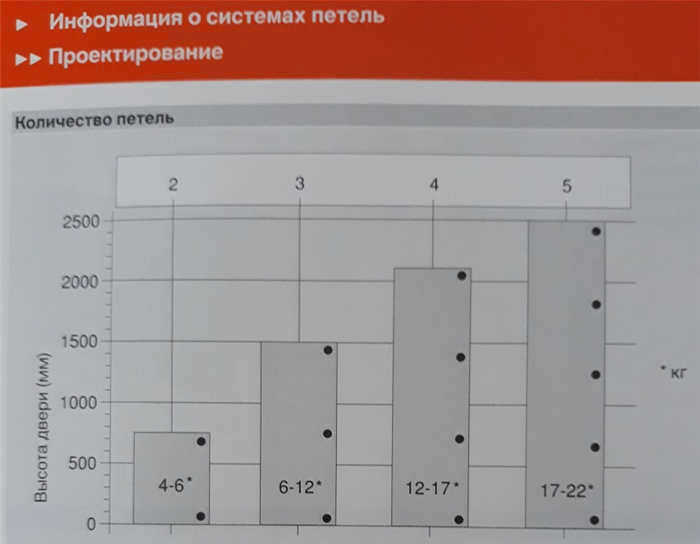

Ведущие производители мебели проводят ряд тестов и разрабатывают более точные стандарты для собственной продукции. Например, рекомендации по выбору количества петель на дверной фасад в каталоге Blum выглядят следующим образом.
- Не рекомендуется использовать фасады шкафов шириной более 600 мм. Количество петель для установки двери зависит от ее веса и высоты.
- Для обеспечения максимальной устойчивости и прочности при открывании и закрывании рекомендуется устанавливать петли как можно дальше друг от друга.
- Для облегчения маркировки используется следующий стандарт: крайние петли находятся на расстоянии 100 мм от края шкафа и 98 мм от края самого фасада (с зазором 2 мм между фасадами).
- Примерное расстояние между петлями шкафа составляет 500 мм. Это означает, что шкаф высотой более 1 000 мм оправдывает установку двери на три петли.
Как установить мебельные петли, шаблоны, схемы разметки для встроенных, внутренних или угловых шкафов

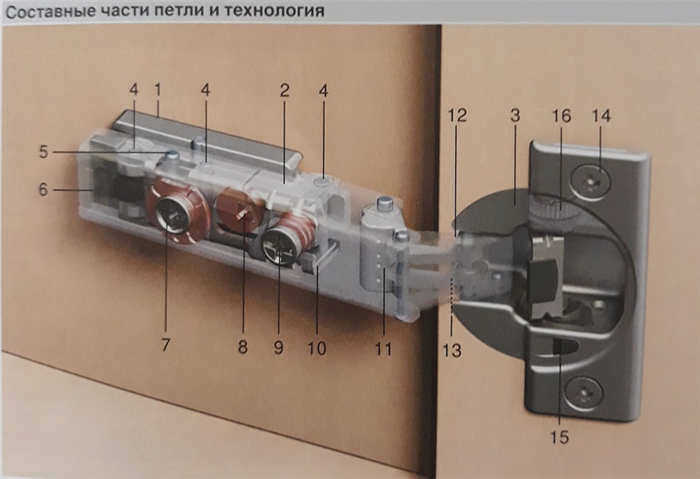

Для того чтобы правильно установить и отрегулировать петли, необходимо иметь базовые знания об их работе и расположении регулировочных винтов. Четырехшарнирные мебельные петли со встроенным механизмом самозакрывания и защелкой CLIP TOP (Blum) являются самыми сложными конструкциями петель.
- Пластина петли с отверстиями для крепления к боковой панели.
- Рычаг.
- Чаша.
- Три петли.
- Предохранительный штифт.
- Защелкивающийся механизм.
- Винт для регулировки глубины установленного фасада.
- Эксцентрик для регулировки высоты фасада (на планке).
- Винт для регулировки ширины.
- Ручка.
- Пружинный механизм закрывания.
- Внешняя петля.
- Внутренняя петля.
- Крепежные винты.
- Деактивация.
- Доводчик Blumotion.
Независимо от количества компонентов, будь то поверхностный или встроенный доводчик, все четырехрожковые мебельные петли работают одинаково.
- Защелка (1) прикручивается к корпусу петли изнутри.
- Чашечная часть петли надвигается на крепежное отверстие и прикручивается винтами (11).
- Регулировочные винты (7), (8) и (9) можно использовать для большего/меньшего прижатия передней части к корпусу, вертикально вверху/внизу и горизонтально слева/справа.
При сборке удобно использовать специальные мебельные шаблоны (оснастку) – они значительно облегчают разметку для установки петель на шкаф.
Монтаж кронштейнов петель на мебельные фасады из алюминиевых профилей
В случае изделий из алюминиевых профилей "Широкая рамка № 1" и "Широкая рамка № 2" установка петель производится по тем же принципам, что и для фасадов из МДФ, с той лишь разницей, что при выполнении ее в соответствии с чертежом центр крепления петли должен находиться не ближе 90 мм от края фасада алюминиевой рамки.
Читайте также: Как выбрать вытяжку: типы и различия
На мебельных фасадах Narrow с алюминиевой рамкой предусмотрено крепление для специальных "мини" петель, центр которых также может располагаться не ближе 90 мм от края изделия. В стандартном исполнении это расстояние составляет 100 мм.
Также можно заказать отверстия для ручек в корпусе профиля и в стекле для алюминиевых рам шириной № 1 и шириной № 2. В этом случае расположение отверстий (не ближе 75 мм от переднего края рамы) вместе с указанием межосевого расстояния крепления ручки указано в бланке заказа на фасады из алюминиевого профиля.
В области "Для оптовиков" на странице "Для оптовиков" вы найдете бланк заказа. В разделе "Для оптовиков" на странице "Оптовикам мебельных фасадов" вы найдете образцы бланков заказов мебельных фасадов, в которых представлены варианты дизайна с указанием аксессуаров для четырехшарнирных петель.
Петли для ДСП, петли для стекла и другие виды петель: барные, рояльные, ламбертиновые и т.д. Мы рассмотрим дополнения к стандартным петлям для ДСП.

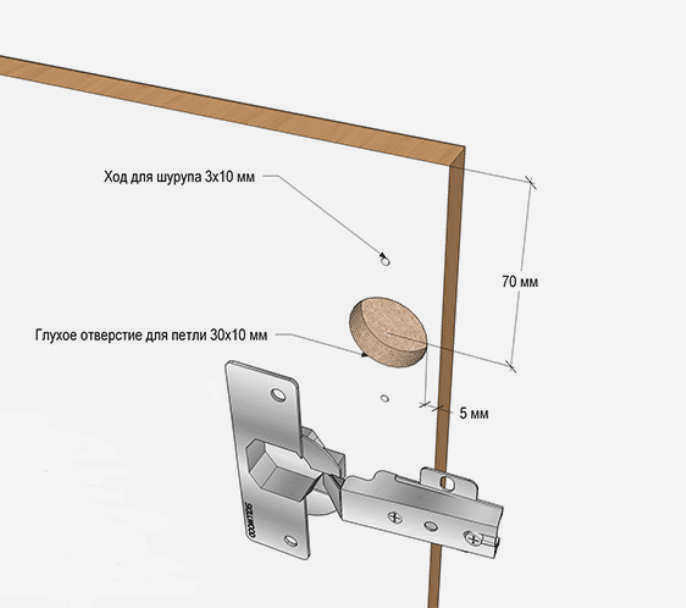

Термин "сборка петель" обычно относится к последовательности действий, связанных с креплением петель к мебельному фасаду (двери). Как правило, это относится к так называемым "четырехшарнирным петлям". Четырехшарнирные петли чаще всего используются при изготовлении шкафов. Для того чтобы закрепить четырехшарнирную петлю на фасаде, необходимо сделать специальную точку крепления – глухое отверстие определенного диаметра и глубины – на задней части фасада. В этой статье вы узнаете, как правильно отрегулировать мебельную петлю, используя минимум ручных инструментов.
Регулировка мебельных петель

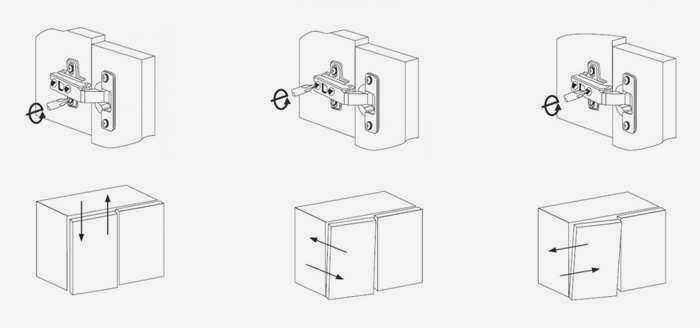

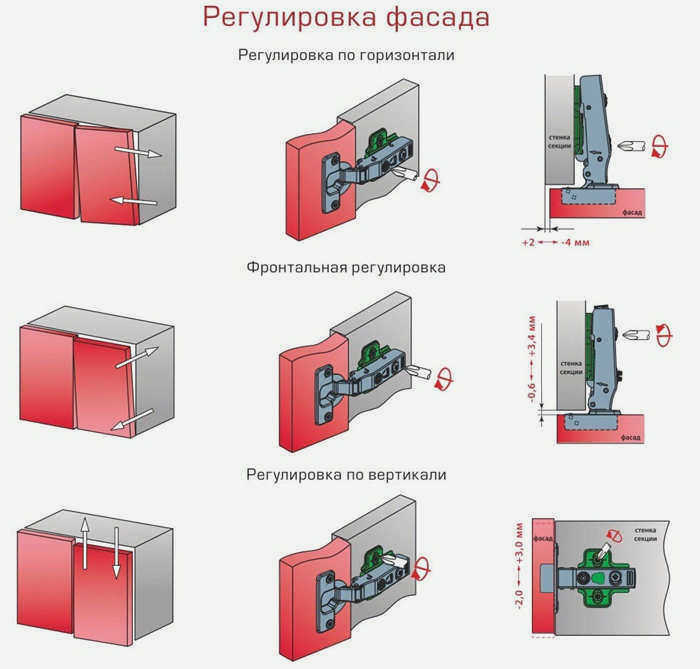

Регулировка мебельных петель может производиться в трех плоскостях: вертикальной, глубинной и горизонтальной.
Регулировка глубины петли и крепления навеса в основном необходима для того, чтобы прижать фасад ближе к шкафу или, наоборот, ослабить это давление. Для затягивания овального отверстия используйте отвертку. Это часто используется для регулировки петель в помещениях с неровным полом.
2. вертикальная регулировка позволяет перемещать дверь выше или ниже. Поскольку фасады, как и все остальное, подвержены гравитации, со временем они могут упасть. Время от времени необходимо вносить такие коррективы в маркизы. Это делается путем завинчивания овальных отверстий аналогичным образом.
3 Горизонтальная регулировка. Другими словами, это боковая регулировка. Это позволяет избежать зазоров между передней частью и корпусом. Этот метод также хорош, если в комнате неровный пол или стены.
Теперь вы знаете все о креплении мебельных петель к мебельным фасадам. Мы надеемся, что наше руководство поможет вам избежать наиболее распространенных ошибок при самостоятельной установке мебельных петель.
Подготовка к сборке
Четырехшарнирные петли для мебельных фасадов, известные как "петли-лягушки", являются, безусловно, самыми популярными. Они долговечны, просты в установке, доступны в различных вариантах для всех типов фасадов и, что самое главное, позволяют регулировать установленные двери по горизонтали и вертикали для достижения идеального результата.
Первым шагом является определение количества и размера петель, которые будут использоваться для каждой двери. В зависимости от высоты фасада рекомендуются следующие расчеты:
- до 100 см – 2 шт;
- 100-150 см – 3 шт;
- 150-200 см – 4 шт;
- 200-250 см – 5 шт.
Мебельные петли имеют так называемую банку, которая врезается в толщину дверцы для монтажа. Стандартный диаметр чашки – 35 мм (самый распространенный), 40 мм (для тяжелых конструкций), 26 мм (в случае отсутствия места для стандартной). Поэтому при выборе фурнитуры важно учитывать точные размеры мебели, для которой она подбирается.
Установка петель
Для работы нам понадобятся:
- Карандаш, линейка или рулетка для нанесения меток;
- Отвертка или шуруповерт для вкручивания шурупов;
- Сверло Форстнера соответствующего диаметра;
- Линейка или спиртовой уровень;
- Пылесос.
Паз 26 мм вырезается сверлом 25 мм, при этом сверло следует слегка расплющить при сверлении, чтобы добиться нужного размера. Перед установкой петель на фасады тщательно и спокойно разметьте поверхность.
Разметка
Нижние и верхние петли располагаются на расстоянии 8-10 см от края возвышения, а расстояние между петлями на дверцах делается равномерно, но с учетом внутренних полок и ящиков шкафа. Если они находятся на предполагаемом месте расположения петель, последние перемещают выше или ниже.

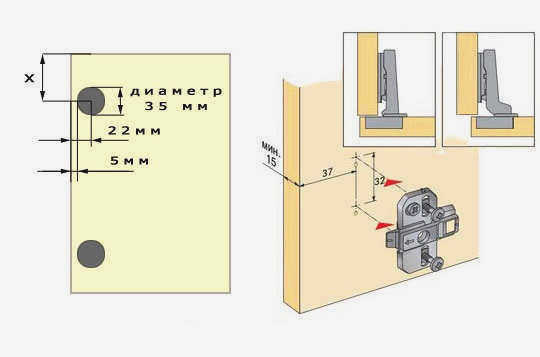

Чтобы получить вырез для петли на правильном расстоянии, необходимо отметить центр будущего периметра:
- для стандарта 35 мм – 22 мм от края;
- для 26 мм – 18 мм;
- для 40 – 25-26 мм.
Если конструкция коробки требует отдельной разметки, то на 37 мм вглубь коробки и на 16 мм в стороны отмечается положение крепежной планки – место расположения крепежных винтов. Если петля внутренняя, добавьте к 37 миллиметрам толщину фасада.
При разметке стратегически важных точек используйте шило или тонкое сверло для определения местоположения углублений – это облегчит дальнейшую работу.
Вставка
Необходимая глубина углубления для мебельных петель составляет 11-12 мм. Перед тем как вставить петлю, уделите несколько минут и потренируйтесь на подходящих обрезках материала, чтобы не переусердствовать и не испортить мебельные фасады через сквозное отверстие. Затем вы можете приступать к работе.
