Размещение труб ниже уровня промерзания позволяет обойтись без изоляционных мероприятий. Однако не во всех местах уровень грунтовых вод достаточно низок, что делает совершенно невозможным рытье глубоких траншей. В этом случае решением является прокладка труб на небольшой глубине и соответствующее утепление внешней водопроводной сети.
Насосные станции для скважин: как выбрать, особенности подключения и монтажа
Автоматизированный процесс подачи воды из колодца в жилой дом, сад и огород поможет минимизировать время, отведенное на домашние работы. "Сердцем" водораспределительной сети являются скважинные насосные станции – устройства, перекачивающие воду от источника к точкам потребления.
Чтобы обеспечить их правильную работу, важно ознакомиться с устройством, установкой и подключением насосного оборудования." Вы согласны?
Мы покажем вам, как правильно выбрать насосную станцию для вашего загородного дома. Вы также узнаете, как проложить трубы, по которым вода из водозабора поступает в ваш дом. С нашими советами водоснабжение из скважины не будет для вас проблемой.

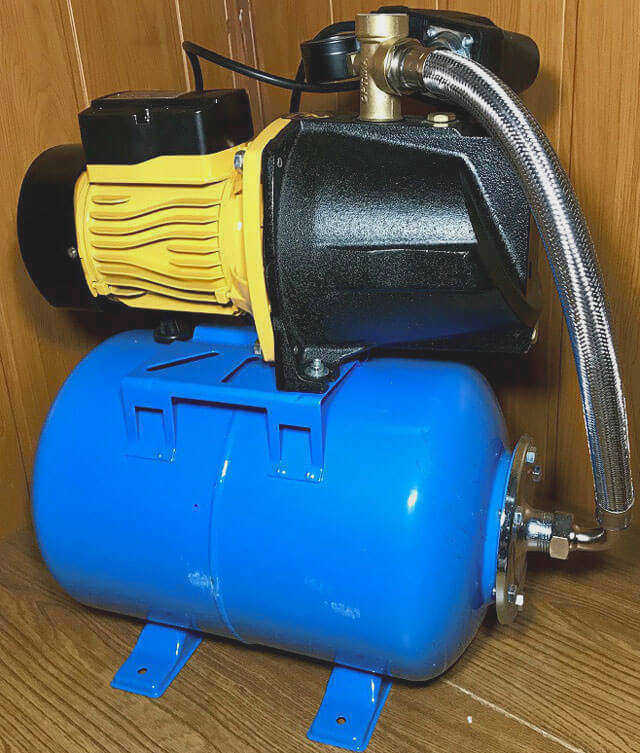

Как устроена насосная станция?
Комфорт загородного дома во многом зависит от профессионально организованной системы водоснабжения, основным элементом которой является насосная станция.
В любом случае необходимо знать устройство оборудования, участвующего в организации водоснабжения. Это будет полезно независимо от того, прокладываете ли вы систему водоснабжения самостоятельно или нанимаете профессионала для ее монтажа.
Знание того, как работают различные компоненты системы, позволит вам в случае аварии или выхода из строя одного из устройств самостоятельно, а главное, быстро, отремонтировать или заменить насосную станцию.

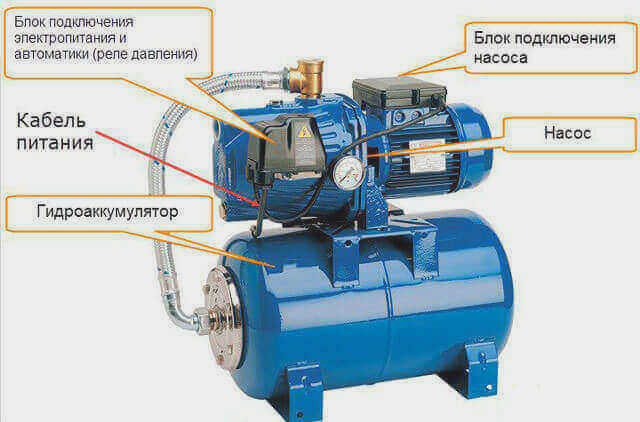

В целом, основные компоненты системы водоснабжения с использованием насосной станции следующие:
- водозаборное устройство с фильтром
- обратный клапан, который предотвращает движение воды в обратном направлении;
- всасывающая труба – труба, ведущая к насосу;
- реле давления для регулирования потока воды;
- манометр для получения точных показаний;
- гидроаккумулятор – автоматический накопительный бак;
- электродвигатель.
Вместо гидроаккумулятора, более современного и практичного устройства, иногда используется накопительный бак, который имеет ряд недостатков (слабый напор, неудобная установка и т.д.).

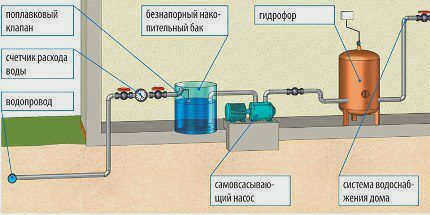

На схеме показан один из вариантов установки безнапорного накопительного бака и гидрофора, который может регулировать давление и уровень воды в системе.
Однако сейчас, когда в магазинах представлено множество современных недорогих моделей с гидроаккумулирующим баком, не имеет смысла самостоятельно устанавливать систему с баком.
Если вы решили приобрести резервуар для воды, учтите следующие моменты:
- Резервный бак должен быть установлен на максимально возможной высоте (например, на чердаке), чтобы создать необходимый напор.
- Объем бака должен быть таким, чтобы воды хватило на 2-3 дня в случае поломки насоса (но не более 250 литров, иначе может накопиться осадок).
- Фундамент резервуара должен быть усилен балками, перекрытиями и дополнительными плитами пола.
Назначение канализационной насосной станции
Насосная станция предназначена для эксплуатации систем водоснабжения домов, коттеджей и поддержания в них необходимого давления. Она позволяет построить разветвленную систему водоснабжения, создать условия для подключения бытовой техники – стиральных и посудомоечных машин, душевых кабин, бойлеров и т.д.
Насосная станция имеет насос, гидробак, фильтры, автоматику и трубопроводы, согласно монтажной схеме. Источником живительной воды является колодец или скважина. В некоторых случаях забор воды осуществляется из открытого резервуара или других водоемов.

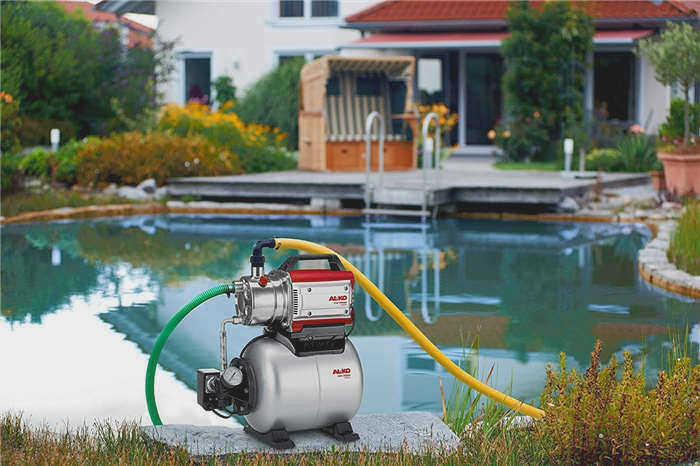

Если на даче установлена насосная станция, ее можно соединить с прудом, озером или рекой и затем использовать исключительно для полива или других целей. Образцы воды из колодца должны быть доставлены в лабораторию и проанализированы, чтобы определить, пригодна ли она для питья.
Как правило, глубина колодца на участке составляет около 20 метров, что является оптимальным расстоянием для размещения автоматического оборудования. Такое расстояние позволяет подавать жидкость к точкам забора без необходимости использования дополнительного оборудования.
Системы откачки воды работают по циклу, состоящему из двух этапов. При включении оборудования вода поступает из источника и заполняет систему и аккумулятор давления. Это продолжается до тех пор, пока давление не достигнет верхнего предела, в этот момент специальное реле отключает насос, и поток жидкости прекращается.
Когда открыты краны или работают бытовые приборы, потребляющие воду, вода забирается из бака. Жидкость сливается из бака, пока не достигнет нижнего уровня. Насос снова включается и закачивает воду в бак.
Критерии выбора
Если насосная станция будет установлена в отдельно стоящем доме, ее следует выбирать так, чтобы она правильно выполняла свои функции и поэтому подходила для тех, кто живет в нем постоянно или часто его посещает.
Перед тем как установить насосную станцию в отдельно стоящем доме, следует учесть некоторые критерии:
- Технические особенности оборудования.
- Характеристики эксплуатируемых источников воды.
Как выбрать насосную станцию для колодца.
Совет: Воспользуйтесь нашими строительными калькуляторами онлайн, и вы сможете быстро и точно рассчитать строительные материалы или конструкции.
При выборе насосной станции для вашей скважины учитывайте параметры насоса и факторы, характеризующие источник воды. К ним относятся
- Расстояние источника воды от основного сооружения.
- Самая низкая точка забора воды. Выводы следует делать на основании динамического уровня воды, анализируя значения за период около двух дней, если жидкость используется постоянно. В этом случае не рекомендуется принимать во внимание статический уровень, так как расчеты могут быть неверными.
- Номинальный напор насоса. В данном случае важно определить, насколько высокий столб воды способно создать подключенное оборудование. Формула для расчета предполагает сложение всасывания, длины горизонтальных участков водопровода, вертикального подъема и транспортных потерь трубы.
- Производительность оборудования. Расчеты могут производиться на основе среднего расхода воды во всех подключенных точках. Полученное значение не должно превышать пропускную способность водопроводной сети.
Насосную установку следует приобретать после консультации с профессионалом, который знает все тонкости и нюансы насосного оборудования.
Глубина скважины также влияет на тип насоса. Например, для скважины глубиной до 15 метров требуется насос со встроенным эжектором; если источник находится глубже 20 метров, следует использовать насос с внешним эжектором. Круговое всасывание улучшает подъем, но снижает эффективность и увеличивает потребление электроэнергии.

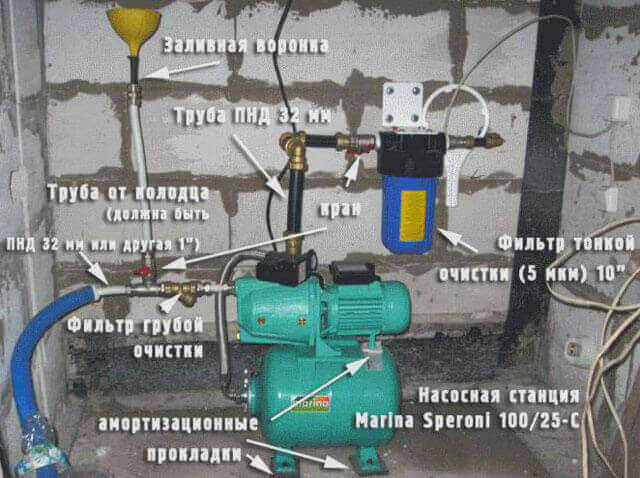

Расположение насосной станции
При выборе места для установки насосной станции в колодце необходимо соблюдать следующие условия:
- Станция должна быть расположена на минимальном расстоянии от источника воды.
- Должен поддерживаться определенный температурный режим.
- Необходимо принять меры по снижению уровня шума от работы насосной станции.
- Способствовать бесперебойному техническому обслуживанию и ремонту.

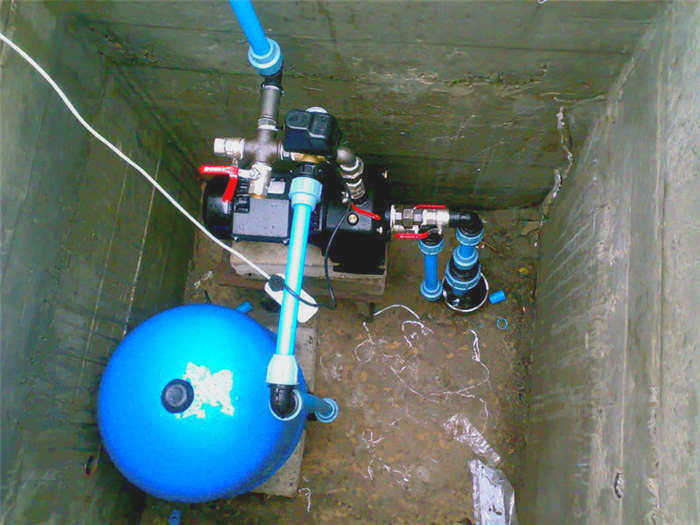

Учитывая эти условия, справедливо утверждать, что наилучшим вариантом будет установка станции в подвале, на чердаке или в кессоне. Следует понимать, что каждый объект имеет свои преимущества и недостатки.
Первоначальный ввод в эксплуатацию
После того как все компоненты установлены, система загрунтована, давление проверено и достигнуто спокойствие, можно приступать к вводу станции в эксплуатацию. Для этого его необходимо подключить. Насос должен начать закачивать воду в гидроаккумулятор. В этот момент убедитесь, что все краны в доме закрыты.
Через одну-две минуты работы давление на манометре достигнет 2,5-3 атм, и автоматика отключит насос. Понаблюдайте, произойдет ли это и есть ли утечки. Попросите домочадцев открыть кран и отметьте, при каких значениях включится устройство.
Если у вас механическое реле, снимите крышку и отрегулируйте его с помощью небольшого гаечного ключа, закручивая или откручивая маленькую гайку. Конструкция реле может быть разной, поэтому лучше проверить, какая из двух гаек, удерживающих пружину, за что отвечает.
Если все в порядке, утеплите погреб и заприте его, теперь вам придется вернуться сюда через 50 дней, чтобы проверить давление в резервуаре. Нормальное рабочее давление составляет 1,5-2,7 атм.
Пусть бытовая техника приносит радость в ваш дом
Основы с первого взгляда
Для подключения НС вам понадобится инструмент и немного теории. Вам нужно будет хорошо затянуть все резьбовые соединения, подготовить место установки будущего оборудования, надежно и правильно проложить трубы, чтобы они не были повреждены морозом зимой, и электрическую часть.
Когда все будет готово, приступайте к монтажу. Надежно закрепите устройство и подсоедините к нему всасывающую трубу, затем подсоедините выход трубы из дома. Проведите первый ввод в эксплуатацию, отрегулируйте давление до требуемых 1,5-2,7 атм. Если у вас возникли какие-либо проблемы, пожалуйста, прочитайте эту статью полностью или напишите нам.
Поделитесь своим мнением и расскажите о нюансах монтажа, с которыми вам пришлось столкнуться, чтобы дополнить этот материал, а сайт был более полезным.
