При таком подключении даже работающее подключение может внезапно (обычно после остановки) перестать работать. Все просто: изменилось давление, засорились трубы, вода снизу не "проталкивается", полотенцесушитель не греет.
Как правильно подключить полотенцесушитель к стояку горячей воды?
Радиатор для полотенец не только выполняет свою основную функцию – сушит полотенца и мелкие предметы одежды. Он обеспечивает постоянное тепло и комфорт в ванной комнате, что особенно важно в неотапливаемый период. Подключение полотенцесушителя к стояку горячей воды – не самая простая задача. Это можно сделать несколькими способами, которые мы рассмотрим ниже.
Преимущества подключения стояка горячей воды
Подключение сушилки к системе горячего водоснабжения имеет ряд неоспоримых преимуществ:
- Устранение сырости в ванной комнате;
- Бесперебойная работа прибора;
- комфортную температуру в помещении в любое время.
Кроме того, есть возможность сэкономить на коммунальных платежах. При подключении сушилки к линии ГВС она не учитывается как нагревательный прибор. Используемая тепловая энергия будет учитываться как нагрев воды и не будет переводиться в счет за отопление в виде гигакалорий.
Типы конструкции сушилок

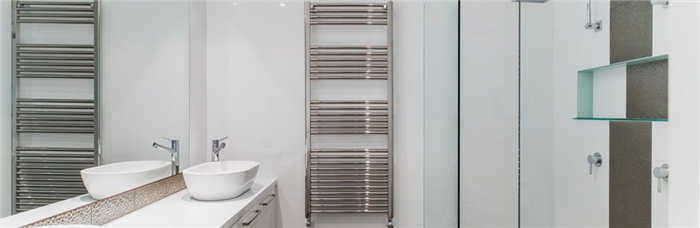

Полотенцесушители бывают разных форм. При их выборе люди часто руководствуются исключительно эстетическими соображениями, что не совсем оправдано. Эти приборы нормально работают при хорошей циркуляции воды, но не все модели обеспечивают такую циркуляцию. Для некоторых приходится долго подбирать подходящую схему подключения, иначе они просто отказываются работать.

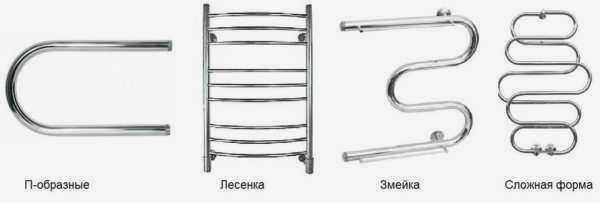

Все полотенцесушители можно разделить на четыре группы:

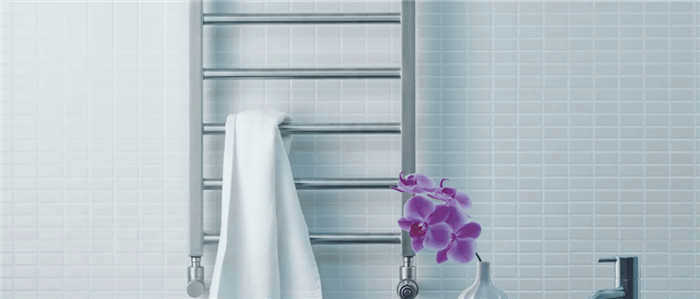

- П-образные или U-образные. Самые простые модели, элементарное подключение (боковое). В идеале, заменяя старый радиатор, следует подобрать модель с таким же расстоянием между осями.

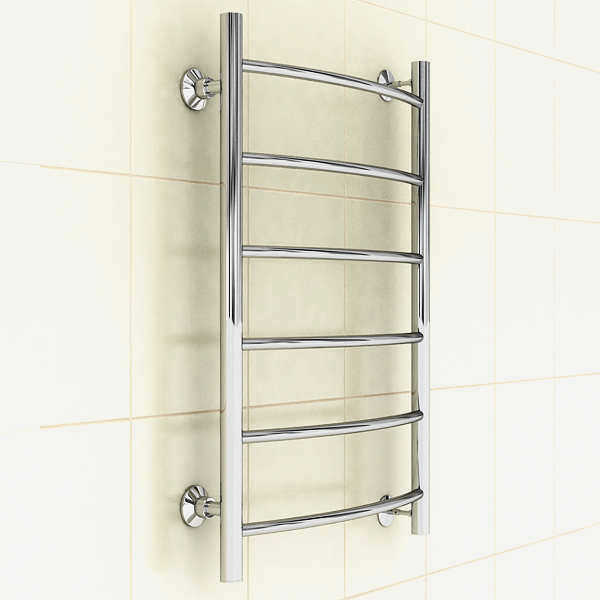

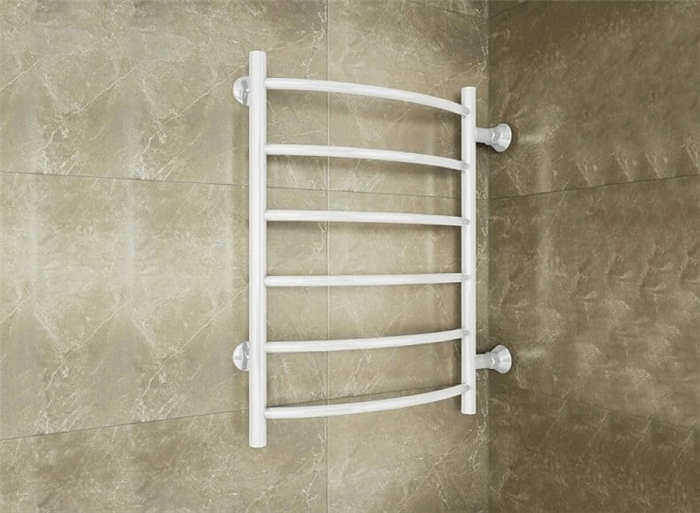

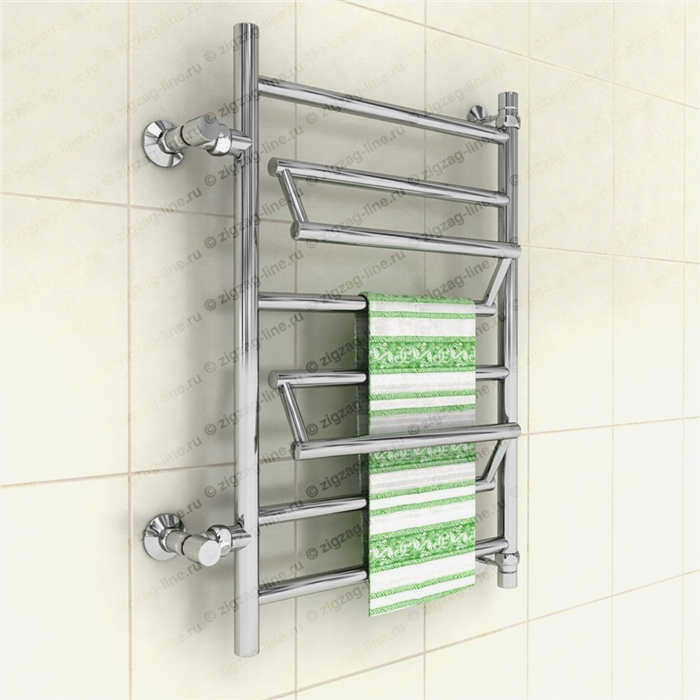

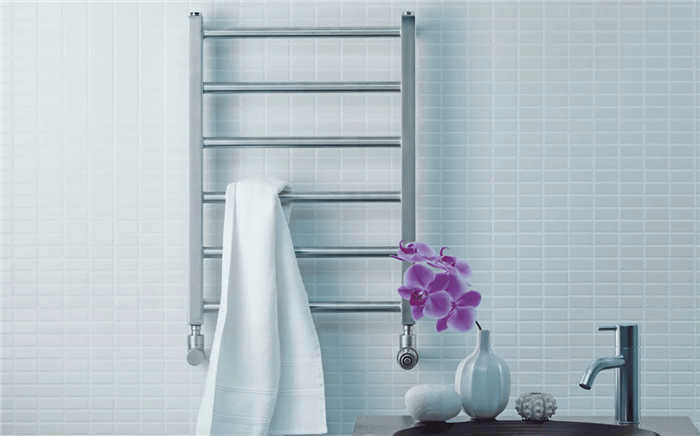

- Лестница. Современные конструкции с несколькими перекладинами. Соединение может быть нижним, боковым или диагональным. Но оно выбирается не произвольно, а по совокупности условий (откуда идет подводка, расположение по отношению к стояку).

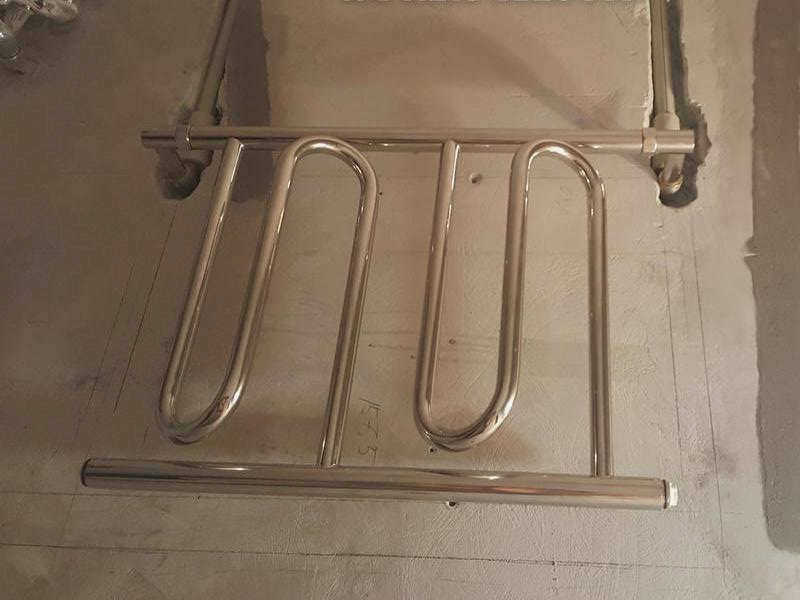

- Серпантин. Классическая модель с боковым подключением. Установка полотенцесушителя такого типа обычно не вызывает проблем.
- Сложная форма. Бывают очень необычные полотенцесушители. Они могут даже стать украшением интерьера, но правильно подключить их – целая проблема. Как правило, для этого требуется совет грамотного специалиста, сантехника, который хорошо разбирается в сантехнике. Как известно, найти такого профессионала – задача не из легких.
Очень часто случается так, что после установки полотенцесушителя он просто не работает. Если ошибка серьезная, то стояк, к которому он подключен, также перестает работать. Поэтому важно знать и соблюдать правила подключения.
Где подключать и где отсоединять
Водяной полотенцесушитель может быть подключен как к стояку горячей воды (ГВС), так и к стояку отопления. Если доступны оба варианта, то ГВС – лучший выбор. На это есть три причины: меньше хлопот с разрешением на подключение, возможность подключения в любое время года и, самое главное, отопление такого полотенцесушителя круглый год.
Если в доме нет бытовой горячей воды, то придется подключаться к стояку отопления. Для этого необходимо разрешение УК и проект. Вы покупаете полотенцесушитель, желательно простой конструкции, идете в ЖЭК с паспортом (копией), пишете заявление. Если разрешение получено, заказываете проект, также понадобится копия паспорта с размерами подключения. Затем, в зависимости от проекта, вы можете сделать это сами или нанять подрядчика, например, сантехника из жилищно-эксплуатационной компании. Вы звоните представителю жилищно-коммунального хозяйства.

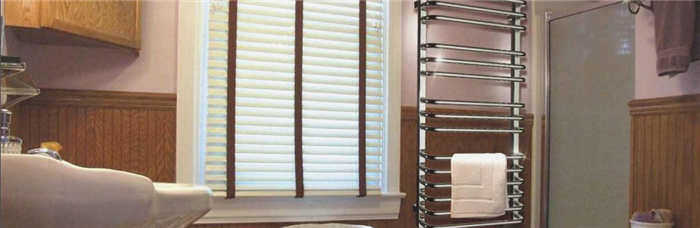

При определении места расположения полотенцесушителя могут возникнуть вопросы о том, на какой высоте его вешать. Удобнее всего расположить его так, чтобы он находился на уровне головы или ниже. Это актуально, если вы размещаете U-образную форму или шланг. Если же речь идет о "лесенке" с большей высотой, то верхняя перекладина располагается не уровне поднятой руки, примерно 190-200 см.
Выбирая, где установить радиатор для полотенец, учитывайте расстояние от вертикали. Как правило, чем ближе к стояку, тем лучше – больше шансов, что он будет работать. Но можно отнести его и на расстояние около метра, только при соблюдении условий
- низкое сантехническое сопротивление полотенцесушителя, прямая форма и сечение 1″ или 3/4″;
- Достаточное давление, 2 атм или более;
- кран нормального диаметра, на один градус меньше, чем стояк.
Необходимо также соблюдать другие правила подключения. Тогда есть все шансы, что такое "удаленное" устройство будет работать правильно.

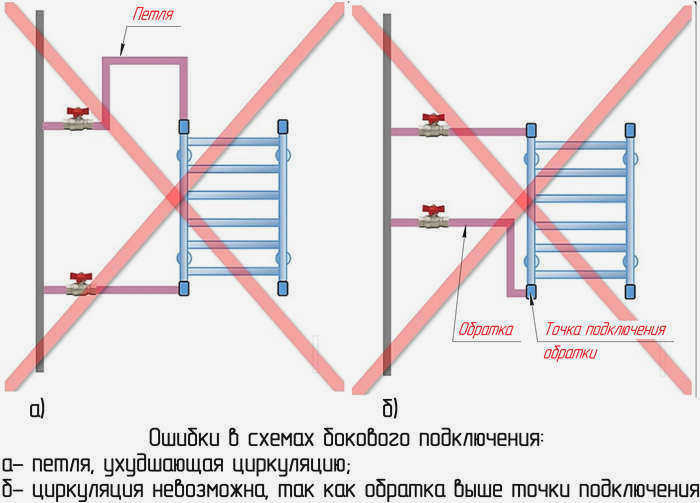

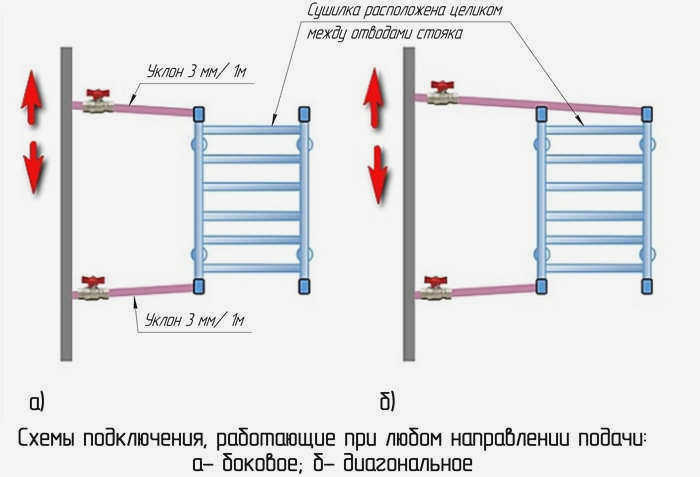

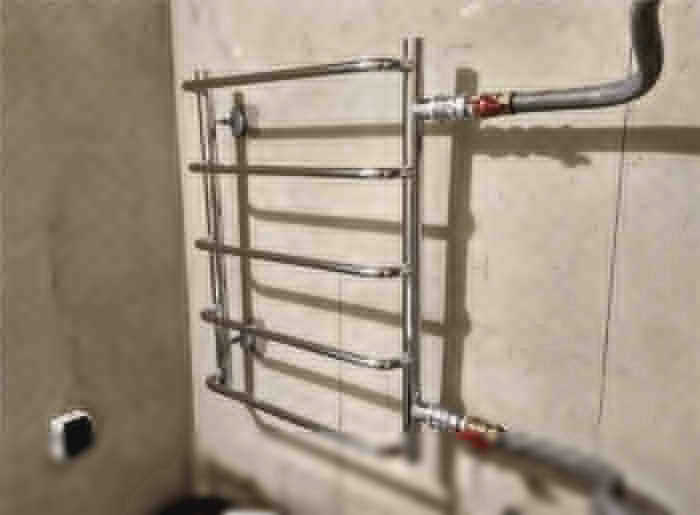

Боковое подключение

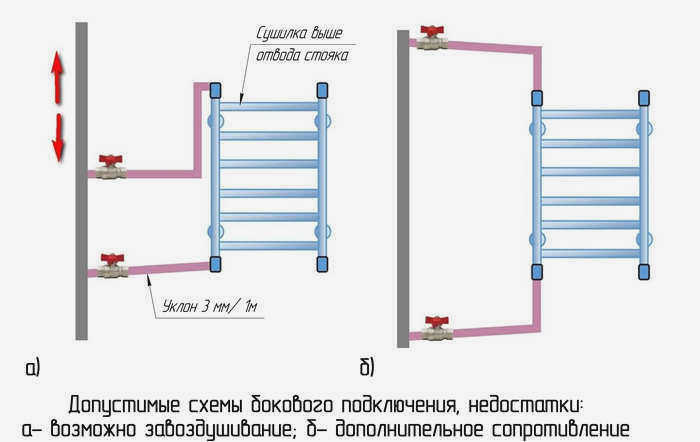

Этот способ лучше предыдущего в плане надежности при соблюдении определенных условий:
- Ветки прокладываются с уклоном не менее 3 мм / 1 м.
- Прибор установлен над обратным контуром.
- На подводящих линиях нет петель.
Лидер – диагональное соединение. Вода подключается к верхнему дальнему углу, а холодная вода отбирается из нижнего ближнего угла. Такой путь потока позволяет избежать застоя внутри сушилки.

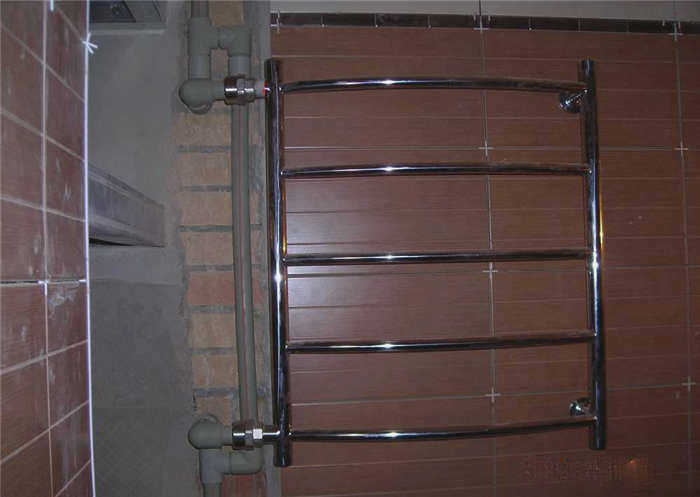

Подключение с одной стороны проще: трасса не превышает размеров лестницы. Гравитационный насос" эффективен в обоих случаях при верхней подаче.
Установка радиаторов с боковым или диагональным подключением над подключением стояка повышает вероятность завоздушивания.
Наличие смещенного или конического байпаса в нижнем соединении увеличивает риск остановки потока. Движение жидкости прекращается, когда давление искусственного контура сравняется с гравитационным давлением, возникающим из-за разницы температур и плотности.
- Длинные трубопроводы.
- Уменьшение поперечного сечения лестниц.
Помогает перемещение лесов ближе к магистрали, замена конических секций. Часто радиатор для полотенец не нагревается из-за того, что стальные трубы заросли. Пластиковые изделия менее подвержены этому "недугу".
Отложения соли, ржавчина в старых стальных трубах увеличивают потери тепла в два и более раз.
Разнообразие боковых соединений:
- Прямое – с наружной резьбой или накидной гайкой, подходит для открытой прокладки трубопровода.
- Сквозные углы – способствуют равномерному нагреву решетки.
- Задняя – идеально вписывается в маршрут, скрытый за обшивкой.
Детали установки
Трубы
При планировании установки полотенцесушителя-лесенки важно согласовать расположение врезок в багажнике с местом установки изделия:

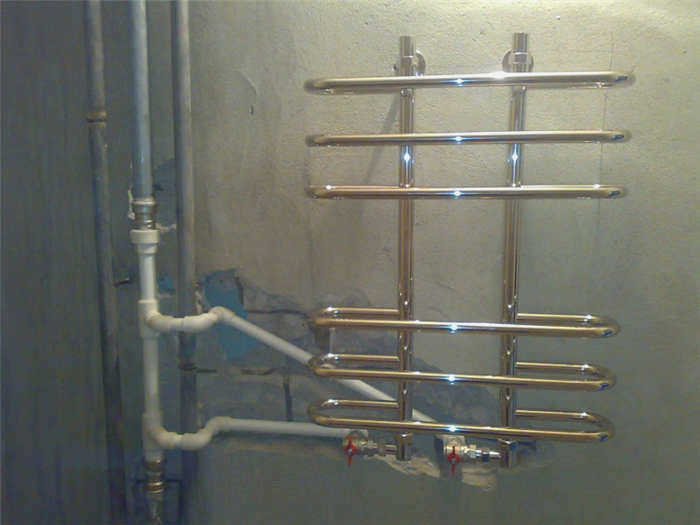

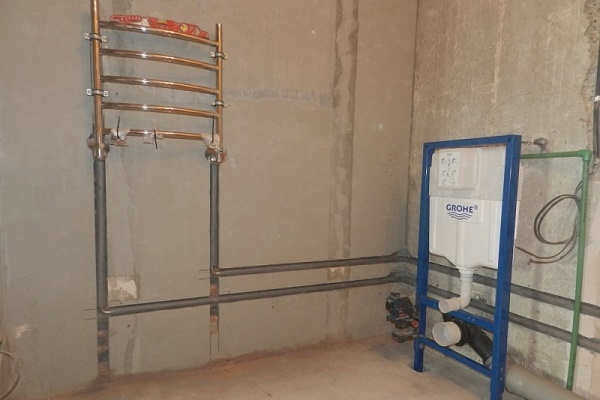

- При нижнем подключении целесообразно прокладывать подводящие и отводящие ветви ближе к полу.

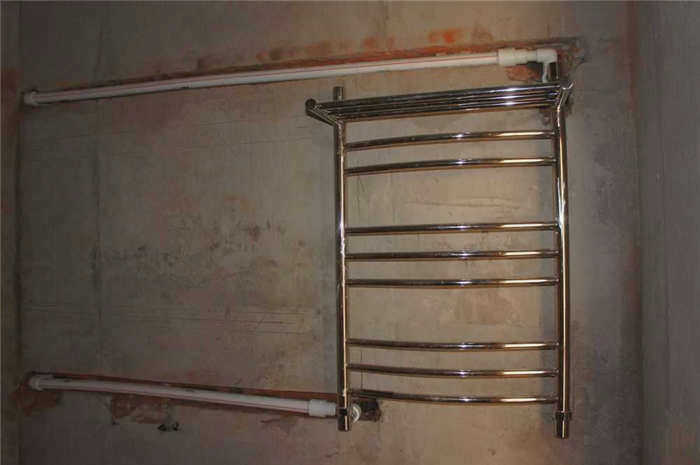

- Горизонтальные односторонние соединения должны быть согласованы с вертикальными соединениями по размерам от центра к центру с учетом уклона.

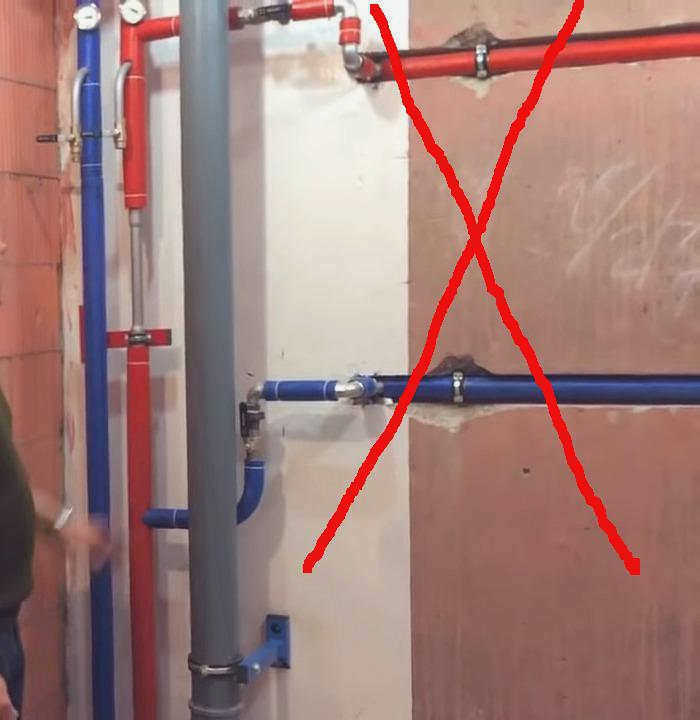

Скрытые трубы подключаются к полотенцесушителю через водяные отводы.
Важно! Пазы в плитах перекрытия и сплошных стенах панельных зданий не допускаются! Горизонтальные канавки особенно опасны, так как они снижают несущую способность. Такие работы в кирпичных и полнотелых кирпичных зданиях должны проводиться на основании отчета, составленного проектировщиками.
По эргономическим и теплотехническим соображениям строительные нормы ограничивают высоту размещения: верх катушки не более 1,7 м от пола, а низ – 0,9 м. Приведенные значения являются приблизительными для лестниц.
Согласно СНиП, трубопроводы ГВС должны выдерживать давление не менее 0,68 МПа при температуре воды 75˚C. Этим условиям отвечают следующие трубы: водогазопроводные трубы ГОСТ 3262-75, металлические трубы и полипропиленовые трубы, армированные стекловолокном. Последние предпочтительнее благодаря своим общим свойствам. Учитывая уменьшение срока службы пластмасс с ростом температуры, изделия из группы давления PN 20 выбираются с запасом.
Боковое и диагональное подключение сушки
Практически каждый прибор может быть подключен с помощью верхнего подключения. Поэтому установка полотенцесушителя, цена которого будет зависеть от качества, требует определенных сантехнических знаний и навыков. Этот тип соединения называется универсальным и имеет свои преимущества:
- сушка работает даже при медленной подаче воды;
- при отключенной циркуляции нет необходимости в отводе воздуха.
Кроме того, этот тип подключения позволяет установить сушилку в наиболее удобном месте и на максимальном расстоянии от стояка. Пошаговая установка полотенцесушителя требует правильного подключения на первых этапах.
- Нижняя точка должна находиться чуть ниже трубы, подключенной к радиатору. Верхняя же, напротив, должна быть выше верхнего отвода. Уклон труб водоснабжения должен составлять 2-3 сантиметра. Горизонтальные соединения также могут быть выполнены, но они допустимы только для труб с сечением не менее 33 мм.
- Все подводящие трубы не должны иметь перегибов и горбов. В противном случае в трубы будет попадать воздух и нарушится циркуляция воды.
- Рекомендуется использовать стальные трубы диаметром 3⁄4 дюйма или полипропиленовые трубы диаметром 25 мм.
- Специалисты всегда изолируют все трубы. Эта техника также применима для скрытой установки.
Очень практичной считается система с коническим соединением в случае бокового или диагонального врезания. Такой способ часто используется, когда заменяется только часть системы, а не вся система. Если заменяется не вся система, то при необходимости перемычку можно переместить. Это можно сделать только в том случае, если перемычка не заклеена скотчем и имеется верхний подвод тепла. Важно знать, что существуют сушилки, предназначенные только для нижнего или верхнего подключения. Чтобы правильно выполнить нижнее подключение, необходимо соблюсти следующие требования.
Общие требования к установке
Схемы установки сушилок различны, но стоит помнить об общих требованиях, чтобы избежать ошибок и последствий. Монтаж полотенцесушителя, снип и змеевика должен производиться с учетом следующих условий.
- Диаметры трубы и стойки должны быть одинаковыми и без конусности.
- Между выходами сушилки должна быть перемычка. Это позволит в любой момент отсоединить часть прибора и отремонтировать ее.
- Не рекомендуется устанавливать запорные клапаны на участке сушилки выше и выше перемычки. Это может привести к медленному потоку воды и слишком холодной работе прибора. Запорные секции могут быть оснащены и обычными клапанами.
- Рекомендуется соблюдать правила расположения сушилки над полом, вдали от стен и вдали от водопроводного оборудования.
- Минимальное расстояние между сушилкой и рабочей стеной не должно быть превышено.
Пошаговая установка полотенцесушителя с учетом всех правил понятна даже дилетантам.
Боковое и диагональное подключение сушилки
Практически любой прибор можно подключить с помощью резьбы в верхнем отводе. Поэтому установка полотенцесушителя, цена которого будет зависеть от качества, требует определенных знаний и навыков в сантехнике. Такой тип подключения называется универсальным и имеет свои преимущества:
- сушка работает даже при медленной подаче воды;
- когда циркуляция выключена, нет необходимости в вентиляции.
Кроме того, такой тип подключения позволяет установить сушилку в наиболее удобном месте и на максимальном расстоянии от стояка. Пошаговая установка полотенцесушителя требует правильного подключения на первых этапах.
- Нижняя точка должна находиться чуть ниже трубы, подключенной к радиатору. Верхняя, напротив, должна быть выше верхнего отвода. Уклон труб водоснабжения должен составлять 2-3 сантиметра. Горизонтальные соединения также могут быть выполнены, но они допустимы только для труб с сечением не менее 33 мм.
- Все подводящие трубы не должны иметь перегибов и горбов. В противном случае в трубы будет попадать воздух и нарушится циркуляция воды.
- Рекомендуется использовать стальные трубы диаметром 3⁄4 дюйма или полипропиленовые трубы диаметром 25 мм.
- Специалисты всегда изолируют все трубы. Эта техника также применима для скрытой установки.
Система конических мостов с боковыми или диагональными углублениями считается очень практичной. Она часто используется, когда заменяется только часть установки, а не вся система. Если заменяется не вся установка, то при необходимости перемычку можно передвинуть. Это можно сделать только в том случае, если перемычка не заклеена скотчем и имеется верхний подвод тепла. Стоит знать, что существуют сушилки, предназначенные только для нижнего или верхнего подключения. Для получения хорошего нижнего соединения должны быть выполнены следующие требования.
