Установка розеток в ванной комнате нормы

Последний пункт следует рассмотреть отдельно, если вы устанавливаете в ванной комнате водонагреватель. То же самое касается подключения стиральной машины, а также обычных бытовых приборов.

Содержание

Где должны располагаться розетки в ванной комнате?

Если говорить о расположении розетки в ванной комнате, то ее следует подключать в соответствии с нормами и существующими ограничениями. Мы прекрасно понимаем, что ванная комната – это место с повышенной влажностью, а значит, розетки, как и выключатели, должны быть защищены и расположены на соответствующем расстоянии от источников воды.

Поэтому давайте остановимся на вопросе, где установить розетки в ванной комнате, и какими они должны быть? Отдельно стоит остановиться на примерах некоторых стационарных приборов, которые могут быть использованы в этом помещении. Однако сначала давайте разберемся с требованиями.

Эта статья написана при поддержке экспертов компании LK Studio, российского производителя розеток, выключателей и диммеров.

Стандарты для электрических розеток в ванной комнате

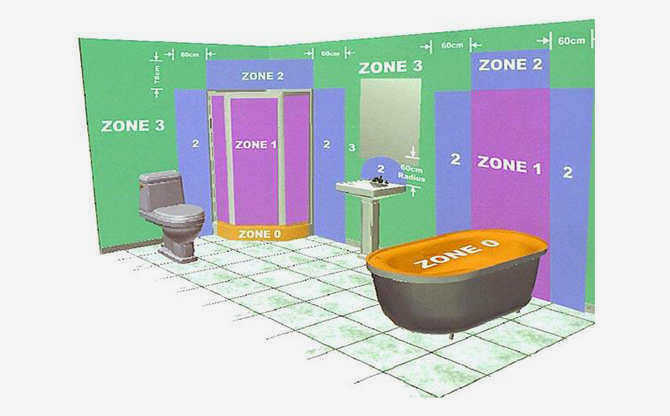

Ванная комната – это помещение с повышенной влажностью. Однако распределение влаги в ней неравномерно, поэтому существуют так называемые зоны влажности. Всего существует четыре зоны:

зона "0" имеет самую высокую влажность, это место, где находится душевая кабина, сама ванна и водопроводный кран (здесь непосредственно присутствует вода и сама зона постоянно влажная);
зона "1", все места в помещении, которые непосредственно примыкают к нулевой зоне, по расстоянию, в пределах 30 см (здесь также возможно прямое попадание воды);
зона "2" находится на расстоянии более 60 см от предметов и мест нулевой зоны;
зона '3' все остальные места в этом помещении, которые находятся вне всех вышеперечисленных зон.

Разумеется, сама розетка должна быть установлена правильно и в безопасном месте.

Розетки в ванной комнате: общие требования

В ванной комнате розетки часто используются для подключения стиральной машины, фена, электробритвы, зеркала с подсветкой, полотенцесушителя и других приборов. Приборы должны быть установлены в соответствии с нормами, установленными ГОСТом. Помещение делится на зоны – существует 4 зоны, от 0 до 3. Розетки могут быть установлены только в зоне 3 и должны быть погодоустойчивыми, по крайней мере, IPx4.

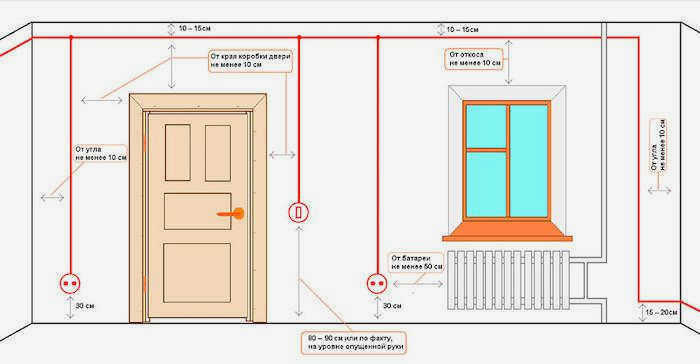

Высота установки от пола

Стандартная высота установки розеток составляет от 0,9 до 1 метра над уровнем пола. Однако строгих правил не существует, и установка зависит от удобства пользователя. В некоторых современных документах установлены стандарты, которые радикально отличаются от общепринятых.

В жилых домах выбирается высота 40-45 см от уровня бетонной плиты (что составляет 30-35 см над полом). В нормах ПУЭ указано максимальное расстояние в 1 м, поэтому электрические розетки можно устанавливать ниже, но для ванных комнат рекомендуется, чтобы они находились не ниже 0,3 м над полом. Идеальное расстояние должно составлять 0,5 м над уровнем пола.

Стандарты установки и правила планировки

Ванная комната делится на 3 зоны:

0 – где находится вода (душевая кабина, умывальник);
1 – смежные стены, рядом с нулевой зоной;
2 – 60 см от края нулевой зоны;
3 – условно безопасная зона, за пределами второй зоны.

Согласно правилам ПУЭ, розетки можно устанавливать только в третьей зоне. Распределительную коробку лучше всего разместить за пределами ванной комнаты.

[stextbox] Водонепроницаемость розеток составляет не менее IPx4. [stextbox].

Электропитание

Какая розетка лучше для ванной комнаты?

Существует множество типов и видов розеток для ванной комнаты. Они подразделяются на классы.

Встраиваемые

Различают встраиваемые и накладные типы. Встраиваемые розетки используются в помещениях, где основной акцент делается на интерьер.

Встраиваемые устройства не имеют выступов и незаметны глазу, поскольку устанавливаются непосредственно в стену на этапе укладки или ремонта. Они сложны в установке и требуют предварительно просверленного отверстия в стене.

Поверхностный монтаж

Поверхностно монтируемые устройства крепятся к поверхности стены. Эти устройства выступают из стены и снабжены защитной крышкой. Преимущество накладных розеток в том, что их легко установить:

Все, что вам нужно сделать, это указать, где вы хотите разместить розетку.
Просверлите отверстия и закрепите ее на месте.

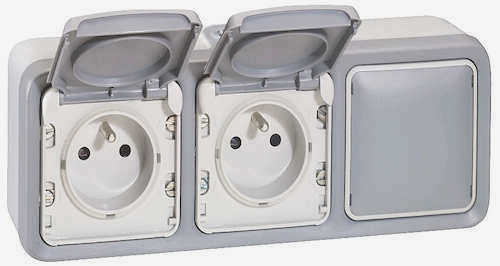

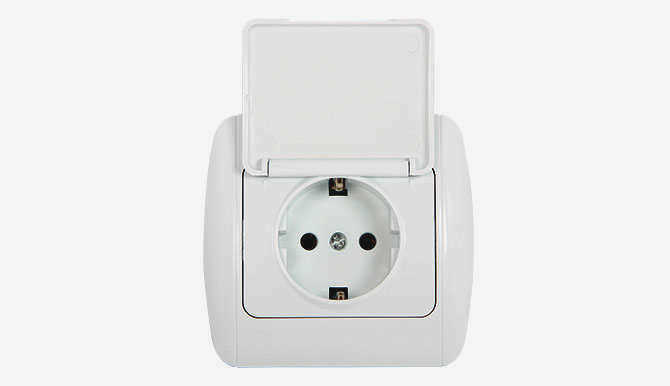

Розетка для поверхностного монтажа с крышкой

Розетки для поверхностного монтажа с крышкой – это безопасное и надежное решение для ванной комнаты. Крышка также защищает розетку от влаги. Недостаток таких розеток в том, что они менее долговечны. По этой причине важно выбрать проверенное устройство.

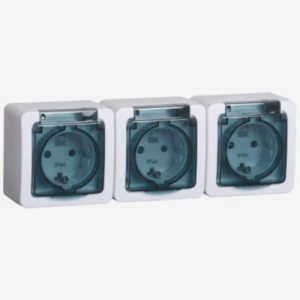

Тройная внутренняя розетка

Тройные розетки используются для одновременного подключения нескольких электроприборов. Перед покупкой этих устройств важно проверить их максимальную мощность.

Розетка выбирается исходя из этого значения. Также обязательными являются требования к влагостойкости и водонепроницаемости. Изделие должно быть установлено в стену.

Розетки для закрытых шкафов

Розетки для закрытых шкафов – это вариант скрытой установки. Их часто устанавливают в нижней части настенного шкафа. В нижней части шкафа делается соответствующий вырез, в который вставляется розетка скрытого монтажа. Затем все закрепляется, подключается и соединяется. Сверху устанавливается дополнительная полка, чтобы спрятать провода.

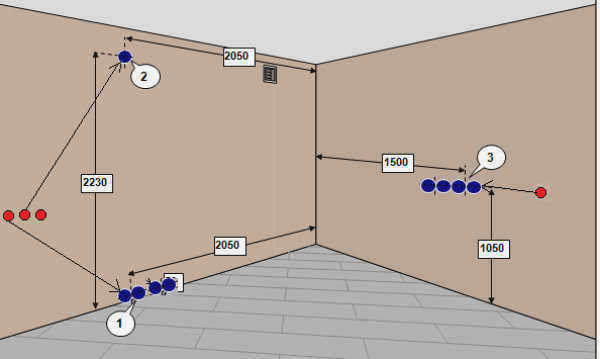

Где установить электрические розетки

После того как ванная комната условно разделена на максимально возможное количество зон, можно рассчитать, сколько должно быть розеток и где установить розетки для электрооборудования. При этом важно соблюдать правила и нормы, установленные для каждой зоны.

Нулевая зона, как уже говорилось, не предназначена для установки каких-либо электроприборов. Исключение составляют приборы, используемые непосредственно в ванной. Они работают при напряжении не более 12 вольт, а размещение трансформаторов для снижения напряжения питания находится вне границ этой зоны.

В первой зоне можно установить душ и водонагреватель мгновенного действия. Также может быть установлен индивидуальный электрический душ, оснащенный насосом с хорошей гидроизоляцией. Здесь же прокладываются соединительные кабели для этих приборов.

В зоне 2 можно установить все приборы, разрешенные в зоне 1. В этой же зоне могут быть установлены осветительные приборы и водонагреватели с минимальным классом защиты 2 с первичной и вторичной изоляцией. Распределительные коробки и элементы управления не должны устанавливаться во всех перечисленных зонах от 0 до 2.

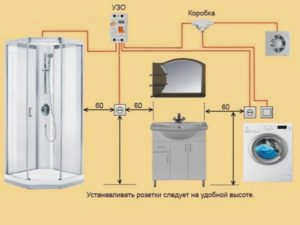

Зона 3 считается наиболее удаленной от опасных зон. Во-первых, они должны быть подключены с помощью УЗО с током отключения до 30 мА. Если используется групповая линия, ток срабатывания устанавливается на 10 мА. Вторым условием или вариантом является подключение розеток с помощью разделительного трансформатора, но на практике этот метод используется крайне редко. Расстояние от розетки до трубы должно быть не менее 50 см, а от двери душевой кабины – 60 см и более.

Выбор розеток для ванной комнаты

Выбрать подходящие влагостойкие розетки для ванной комнаты несложно. Несмотря на большое количество конструкций, эти изделия нельзя отнести к технически дифференцированным. При их классификации существует только две основные характеристики – мощность и количество одновременно подключенных потребителей.

Количественный показатель, как правило, не имеет значения. При выборе электрической розетки основное внимание уделяется номинальной мощности. Например, стиральные машины и другие мощные приборы подключаются к розеткам 16А. Приборы меньшей мощности могут расплавиться и вызвать короткое замыкание из-за перегрузки. Розетки малой мощности, в том числе с крышкой, используются для подключения фенов, электробритв и других подобных приборов, для которых достаточно 8 А.

Основное отличие от розеток для ванной комнаты – наличие влагозащиты и подпружиненной крышки, которая предотвращает прямое попадание воды в розетку. Все отличительные особенности указаны в маркировке на корпусе, которая включает символы IP с двумя цифрами.

Цифровое обозначение описывает устойчивость к различным видам внешнего проникновения. Первая цифра соответствует классу пылезащиты, а вторая – классу влагозащиты. Степень влагостойкости обозначается цифрами от 0 до 8. Самый низкий класс – нулевой, а самый высокий – 8, при котором изделие можно использовать полностью погруженным в воду на глубину более 1 метра. В ванных комнатах рекомендуется использовать розетки с классом защиты 4 или выше, которые обеспечивают защиту от брызг воды во всех направлениях.

Можно также использовать розетки с более низкой степенью защиты. Однако такие изделия нельзя устанавливать на открытом воздухе. Они должны быть установлены в специальную защитную крышку с требуемой герметичностью. Кроме того, любая розетка, предназначенная для ванной комнаты, должна быть оснащена заземляющим контактом.

Применение

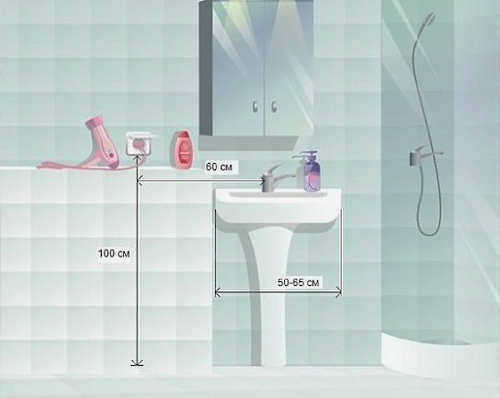

Давайте подведем итоги и кратко ответим на вопрос "где разместить и какие розетки для ванной комнаты выбрать". Устанавливайте их на расстоянии не менее 60 сантиметров от умывальника, душа и т.д. В этом случае можно использовать изделия с классом защиты IPx1, но если вам нужно установить их ближе, выберите место, где нет вероятности разбрызгивания токоведущих частей. Розетка должна быть оснащена защитной крышкой и иметь степень защиты не ниже IPx4.

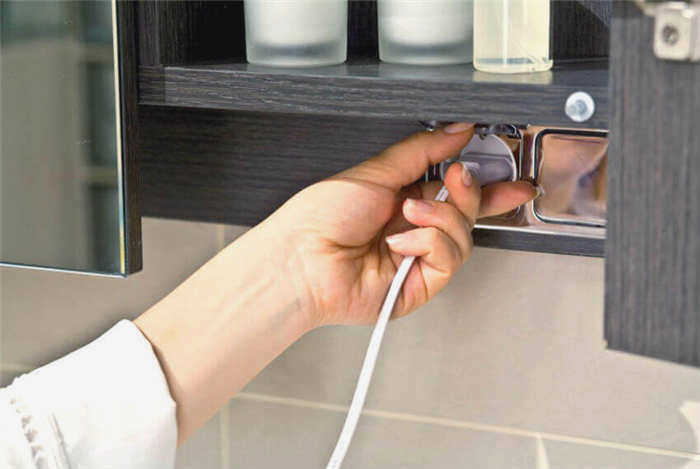

Розетки также можно устанавливать в шкаф, как показано на рисунке ниже:
