Установка секционных ворот в гараже своими руками – пошаговая инструкция
Верхние секционные ворота устанавливают в гаражах, хозяйственных блоках, других технических помещениях. Они удобны тем, что при открывании просто поднимаются вверх, не требуя места перед створкой. Еще одно преимущество – существуют утепленные модели, которые обладают такими же теплоизоляционными свойствами, как кирпичная и полукирпичная стена. И еще один важный момент – установка секционных ворот может быть выполнена самостоятельно своими руками. Желательно с помощником. "Самостоятельно это сделать будет сложнее, но возможно. Только учтите, что на установку вам понадобится не четыре часа, которые тратят профессиональные монтажники, а гораздо больше….. Но вы можете справиться и за один день.

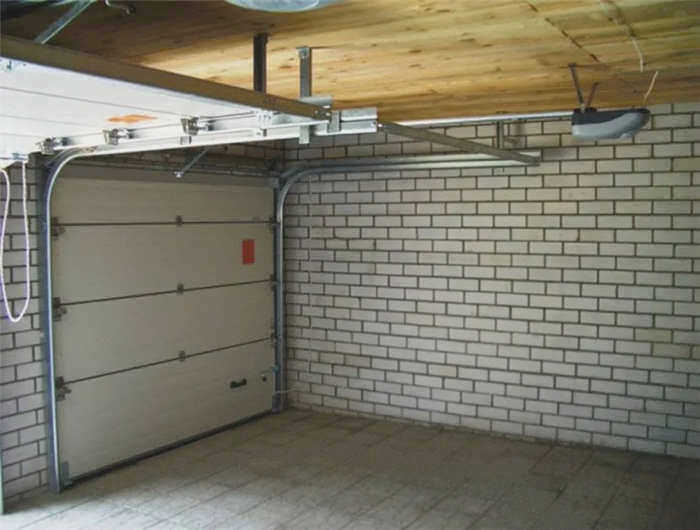

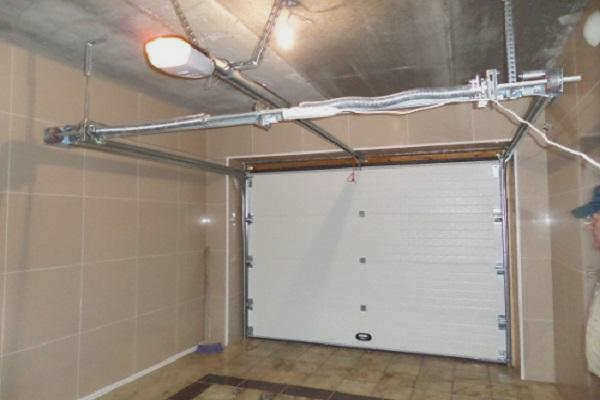

Перед установкой воротной конструкции важно ознакомиться с особенностями механизма и принципом его работы. Модели секционных ворот различаются по конструкции, способу работы и типу подъема, но принцип их работы схож. Секционные ворота – это устройство, оснащенное подъемным механизмом со следующими характеристиками:
- Классическая створка состоит из двух секций, соединенных петлями на шарнирах, но распространены варианты с 4-6 секциями.
- Направляющие (стальные профили с кронштейнами) крепятся по краю проема. Они крепятся не только к проему, но и к потолку с помощью подвесов.
- Когда дверь открывается, полотно, секция за секцией, поднимается и втягивается по направляющим в потолочное пространство. При закрывании происходит обратная операция.
- Управление может быть ручным или автоматическим. Подъемно-опускной механизм выглядит как система тросов и барабанов, уравновешенных пружинным механизмом.
Преимущества
Принимая решение об установке секционных ворот, владельцы руководствуются следующими преимуществами конструкции:
- Продукция характеризуется оптимальным соотношением цена/качество, особенно у производителей, открывших производство в России.
Секционная конструкция подходит для самостоятельного монтажа
Поднятие крыла внутри гаража – это решение, которое экономит место перед гаражом и не требует пространства внутри гаража. Такая компактность особенно выгодна в условиях небольшого участка.
- Эффективность. В теплых гаражах хорошим выбором является створка из сэндвич-панелей. Она отличается повышенной тепло- и звукоизоляцией, а при условии качественного монтажа сделает проем герметичным, и вы забудете о пыли и зимних сквозняках. Температура в отапливаемом помещении всегда будет комфортной.
- Дверная система изготовлена из негорючих материалов, что немаловажно для безопасности.
- Гарантийный срок на большинство моделей средней ценовой категории, например, от производителя DoorHan, составляет 10 лет; автовладельцам предлагается не только гарантийное, но и постгарантийное обслуживание.
- Установка ворот "вверх-вниз" выгодна благодаря их универсальности: секционную систему можно легко установить в проеме любого размера.
- В пользу секционных конструкций говорит и то, что их можно ремонтировать. Если одна секция повреждена, ее можно просто заменить.
Особая компоновка секционных ворот
Многие секционные ворота разработаны с учетом современных требований к комфорту и предлагают следующие возможности:
- Производители выпускают воротные системы, соответствующие российским строительным нормам и правилам. Эти модели адаптированы к российскому климату.

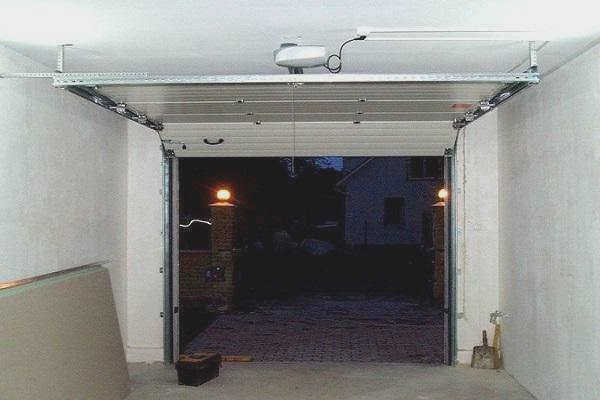

- Владельцы все чаще выбирают секционные ворота с автоматикой. Пульт дистанционного управления позволяет управлять движением полотна, не выходя из автомобиля. Автоматика гаражных ворот часто оснащается лампочкой, чтобы можно было заехать на освещенную территорию.
- Современные секционные ворота также являются элементом дизайна входной зоны. Вы можете выбрать полотно подходящего цвета и фактуры или, если нет подходящего цвета, покрасить его в любой цвет по шкале RAL.
- Производители предлагают широкий выбор аксессуаров (например, декоративное окно, врезные ворота) и запорных устройств.
- Вопрос безопасной эксплуатации решается установкой предохранительных устройств, это могут быть фотоэлементы или устройства, блокирующие разрыв тросов или пружин.
Требования к проему и подготовка проема

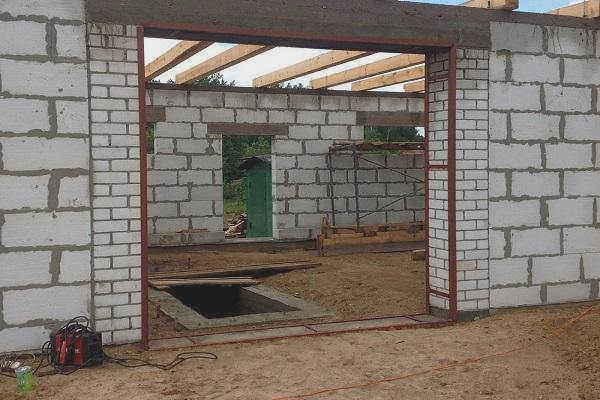

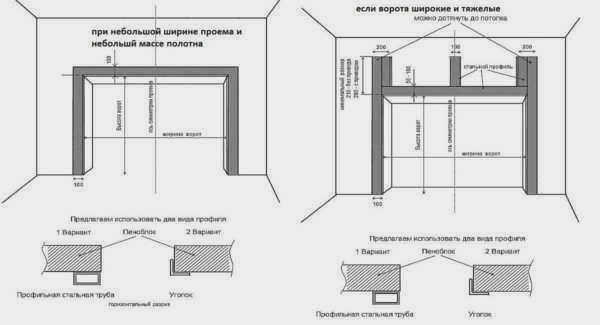

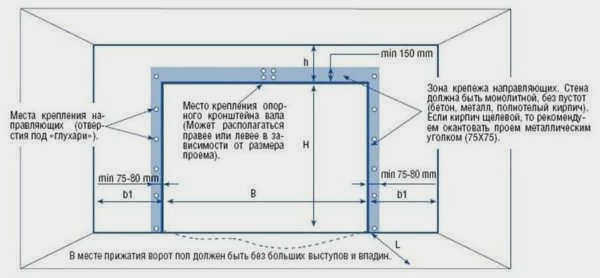

Установка секционных ворот требует подготовки проема. Во-первых, проем должен обладать достаточной несущей способностью, во-вторых, по бокам и сверху должно быть достаточно места для размещения направляющих, в-третьих, он должен быть ровным. Давайте разберемся с этим по очереди.
Несущая способность и как ее исправить
Если стены, к которым будут крепиться секционные ворота, сделаны из полнотелого кирпича, бетона, шлакоблоков или даже шлакоблоков, то крепление направляющих возможно. Для этих материалов обычно используются анкеры или дюбели. Хуже, если стены сделаны из пустотелых блоков, шлакоблоков или пеноблоков. В них нельзя поместить тяжелую конструкцию без доработок. Вам придется укрепить проем. Это можно сделать двумя способами:
- Усилить проем металлическими уголками и прикрепить к ним систему. Она будет держаться, но стоимость ее высока.
- Оштукатурить стены и попытаться заделать в штукатурке стык. Если что-то пойдет не так, вы все равно сможете использовать химические анкеры. Этот вариант дешевле, но не самый надежный, поэтому лучше его не использовать.
Лучше серьезно усилить несущую способность стены и сделать раму из угловых кронштейнов. Да, это недешево, но ведь вы ставите ворота не на день и не на год, так что затраты оправданы.
Если вы планируете утеплять гараж, укрепляя углы, не забудьте подложить под них металлическую изоляцию. В этом случае лучше всего подходит картон из стекловолокна. Толщина этого материала очень мала и препятствует утечке тепла.
Установка секционных ворот с пружинами: Пошаговая последовательность с фотографиями
Конструкции подъемных секционных ворот от разных производителей имеют некоторые отличия, но в целом последовательность сборки и установки схожа. Может отличаться способ крепления и другие незначительные детали, но принципы очень похожи. Для примера описан монтаж секционных ворот Alutex.
Белорусская компания "Алютекс" имеет хорошую репутацию. За разумную цену вы получаете секционные ворота хорошего качества. Все отверстия просверлены, крепеж нужного размера в необходимом количестве входит в комплект. И при сборке ворота получаются одинаковыми, и вы легко сможете установить ворота от этой компании.
Прежде всего, следует все распаковать, проверить комплектность, ознакомиться с инструкцией по монтажу, внимательно изучить конструкцию, сопроводительные фотографии и пояснения. Не тратьте время на подробное изучение инструкции. Сборка будет проще и менее напряженной.
Сборка и установка вертикальных направляющих
Сборка секционных ворот начинается с установки рамы, по которой перемещаются секции, то есть направляющих. От их равномерности зависит легкость и плавность движения секций, плотность их прилегания друг к другу. Во время монтажа всегда следует проверять вертикальность и горизонтальность. Это можно сделать с помощью обычного строительного уровня, но лазерный уровень гораздо удобнее. С его помощью можно отложить две плоскости и выровнять их по необходимому уровню. Светящиеся яркие полосы будут служить ориентиром. Любые отклонения будут сразу заметны.
Далее работа ведется следующим образом:
- На высоте 1 м от уровня пола размещаем маркеры на стене возле проема.
- Собираем раму из несущих элементов, которые крепятся к дверному проему.
- Поместите гибкую уплотнительную ленту на опорные балки и с некоторым усилием вдавите ее в паз.

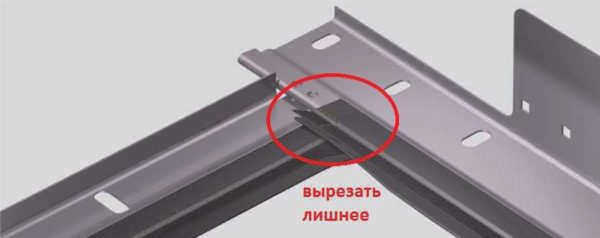

- Отрежьте небольшой кусок герметика на стыке между стойками и горизонтальной перемычкой. В этом месте две резиновые полоски накладываются друг на друга. Карандашом отметьте лишнюю область и острым ножом вырежьте небольшой квадрат.
- Вертикальные направляющие и верхняя перекладина соединяются винтами. Отверстия для винтов уже имеются, просто выровняйте их.
- Внизу устанавливается монтажная перемычка. Это временное решение, но оно обеспечивает жесткость конструкции и позволяет сохранить требуемые размеры.
Подготовка дверного проема
После подготовки инструментов и расчета размеров необходимо подготовить проем, в котором будут установлены секционные ворота. Тем, кто раньше не работал с проемами, лучше доверить подготовку опытным строителям, которые смогут сделать все правильно.
Во-первых, необходимо покрыть все стены тонким слоем штукатурки, чтобы защитить стены от сырости и плесени. Строители рекомендуют наносить штукатурку перед установкой, так как после установки направляющих поверхность стены станет недоступной.
Затем проверяется ровность стены у проема с помощью спиртового уровня. Если стена не ровная, дверь установить невозможно, поэтому лучше всего выровнять ее заранее. Даже незначительные ошибки значительно усложняют установку. Опытные строители могут установить конструкцию и на кривой поверхности, но плотность прилегания крепежа будет низкой из-за неровностей.
В конце подготовки дверного проема дверная арка и стены отделываются защитными металлическими уголками.

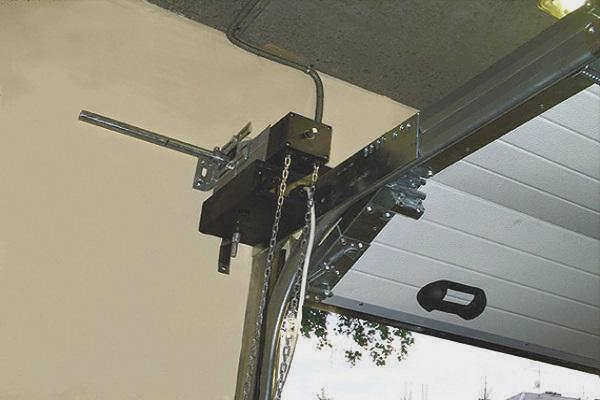

Установка торсионного механизма и направляющих
В начале монтажных работ необходимо установить направляющие с торсионным механизмом.
Установка вертикальных направляющих
Крепление начинается с установки и последующей подрезки уплотнительных вставок. Рекомендуется использовать вставки, продаваемые вместе с дверью, так как их не нужно подрезать.
После установки уплотнительных материалов необходимо прикрепить рейки к стойкам. При установке направляющих необходимо следить за правильностью выравнивания профиля. Вертикальное смещение не должно превышать 1-2 миллиметра.

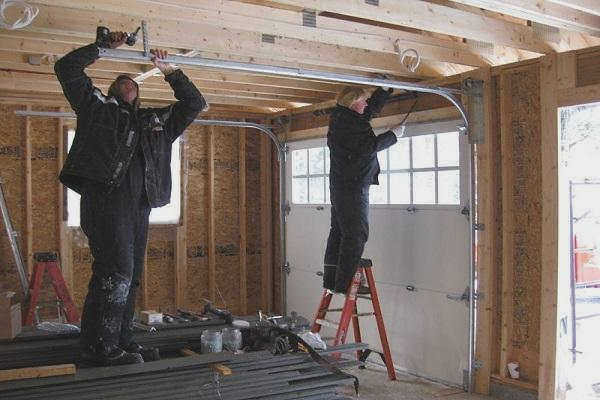

Установка горизонтальных направляющих
При установке соблюдайте приведенную ниже последовательность:
- Крепление горизонтальных направляющих к стойкам.

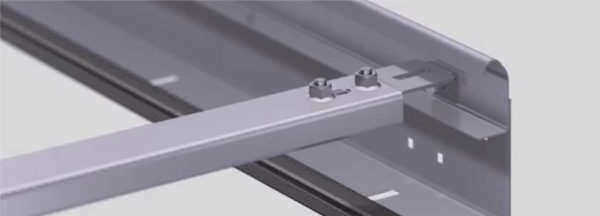

- Соедините профили с поверхностью потолка с помощью подвеса.
- Выведите передний профиль из проема на 850 миллиметров, а задний – на 400 миллиметров.
- Аккуратно подрежьте выступающие за пределы конструкции детали с помощью шлифовальной машины.
Сборка торсионного редуктора
Выполните монтажные работы в соответствии с инструкцией в несколько этапов:
- Крепление механизма к кронштейнам.
- Прикрепление подшипников, состоящих из двух пружин, к валу.
- Сверление отверстия в барабане, через которое будет проходить канат.
- Установка барабана на вал и закрепление каната крепежными винтами.
- Регулировка натяжения установленного каната.
Инструкции по самостоятельному монтажу
Главное преимущество покупки продукции DORHAN заключается в том, что вы можете собрать ее самостоятельно, не привлекая специалистов. Для этого необходимо найти время и пошагово выполнить все действия, описанные в инструкции по сборке.
Алгоритм сборки выглядит следующим образом:
- проведение подготовительных работ;
- сборка и установка каркаса

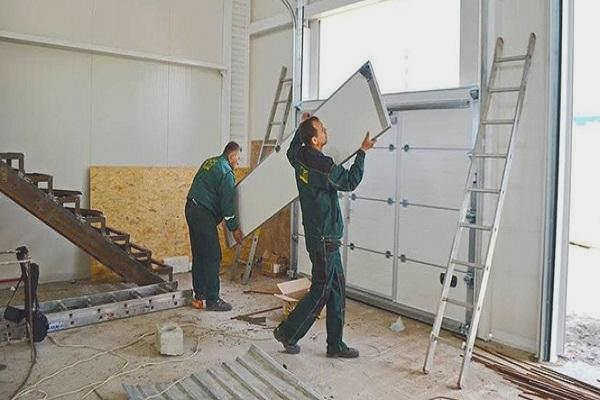

- сборка и установка панелей;
- сборка торсионного механизма;
- регулировка механизма.
Проведение подготовительных работ
Суть подготовительных работ заключается в укреплении основания ворот и подготовке проема к установке. Для этого необходимо:
- удалить старую облицовку;
- все трещины или неровности заделываются, а отверстие равномерно оштукатуривается;
- отверстия, выполненные из таких материалов, как газобетонные блоки, пеноблоки или пустотелые блоки, должны быть укреплены стальной рамой;
- Помещение должно содержаться в чистоте. Мусор и ненужные предметы будут мешать процессу установки.
Сборка и установка каркаса
Основные этапы процесса сборки:
- Распакуйте детали;
- Убедитесь, что пол гаража ровный. При необходимости компенсируйте перепады с помощью прокладок;
- Установите вертикальные профили;
- Разметьте точки крепления и просверлите отверстия для крепежных элементов;
- Установите вертикальные стойки;
- Установите горизонтальные направляющие, закрепив их с помощью соединительных пластин и крепежа;
- Установите углы на вертикальные стойки.
Этапы сборки
Этапы сборки включают следующие действия
- регулировка подъемных секционных ворот;
- регулировка привода;
- регулировка пружины.
Каждый шаг важен для обеспечения плавного и безопасного процесса открывания/закрывания секционных ворот.

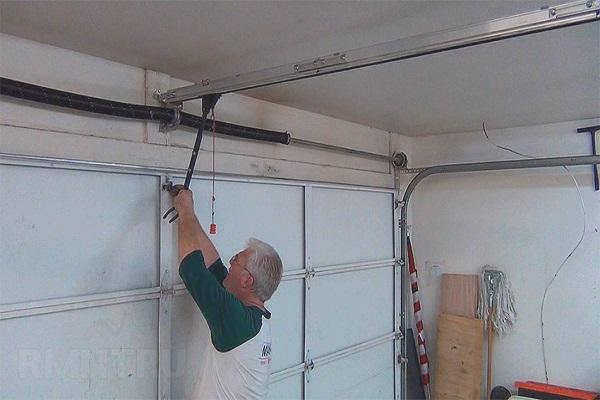

Регулировка секционных ворот
Для самостоятельной регулировки необходимо выполнить следующие действия
- Полотно ворот Dorhan зафиксировано в опущенном положении.
- Нижние кронштейны надежно закреплены на стене. Это необходимо делать аккуратно и в целях безопасности, так как кронштейны выдерживают большой вес, и пренебрежение может привести к плачевным результатам.
- Ключ фиксируется на месте.
- Барабан фиксируется в одном положении как можно надежнее. Для этого затяните установочный винт как можно туже.
- Вращайте вал до тех пор, пока не исчезнет люфт.
Примечание: Не вращайте вал слишком медленно, мы не хотим перетянуть его.
- Как только будет достигнуто нужное натяжение, крепко затяните винты, пока они не зафиксируются.
Правильное выполнение этой операции обеспечит надежность и надежность регулировки.
Регулировка привода
Конструкции с электрическим управлением иногда начинают давать сбои и требуют дальнейшей настройки. Основной причиной этой проблемы является неправильная настройка верхнего и нижнего пределов движения ворот. Регулировка оператора:

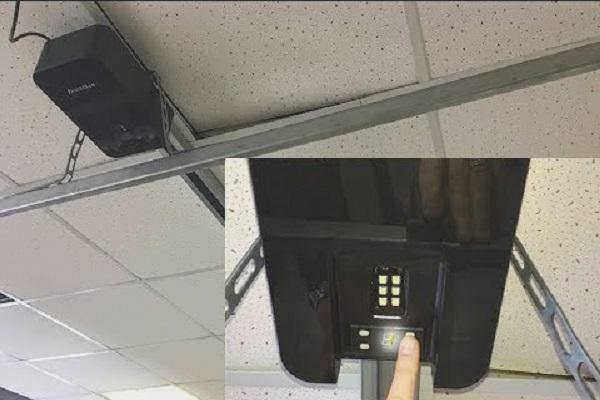

- Возьмите пульт дистанционного управления и нажмите кнопку "P". При этом будет выбран канал привода.
- Подождите, пока на дисплее появится цифра 1, затем отпустите кнопку.
- Снова нажмите кнопку "P", пока цифра 1 не начнет мигать.
- Затем с помощью кнопки "+" определите правильный верхний предел диапазона и сохраните настройку, нажав кнопку "P".
- Повторите процедуру для нижнего края, но на этот раз выберите два, а не один.
